Номер патента: 162014

Опубликовано: 01.01.1964

МПК: B23Q 11/10

Метки: 162014

...Состаыпегп Л. М. КазаковРелакзоп Б. С. Напкина Те. рея Ю. В. Баранов Корректор В. П, фомн Пояп. и пец. 2 Л - 69 г ФоЗаказ 937;17 ТЦ ИИПИ осударсзвеппого когцпт)мат бум. БО;х,90;прахи 450та по делага цзобретецц 1пр, пр. Серова, д. 4. Ооъега 0,23 цзл. Цела 5 коткрытий СССРТипография р. Сапунова, д. 2. Устройство для охлаждения и смазки зоны резания металла распыленными жидкостями, содержащее бачок с жидкостью, систему трубопроводов и прибор для регулирования давления сжатого воздуха, о т л и ч а ю щ е е с я тем, что, с цельо улучшения распыления жидкости и плавного регулирования воздушно- жидкостной смеси, в бачке установлены вра. шаюшаяся турбинка с пустотелым валом и трубка с регулировочным винтом для подачи сжатого воздуха к...

Номер патента: 162326

Опубликовано: 01.01.1964

МПК: B23B 27/06, B23Q 16/02

Метки: 162326

...устройства.Алмазный камень 1 имеет форму пятигран. ной призмы, две рабочие грани которой составляют угол у = 136, Длина рабочей грани камня должна быть равна длине делений шкалы, Камень 1 соединен со стержнем 2 при помощи плоской пружины 3, которая расположена в вертикальной плоскости перпендикулярно рабочему ребру камня и способствует самоустановке камня 1 в плоскости нанесения делений. На стержне 2 жестко закреплены нагрузочный механизм в виде груза 4 и толкатель 5, свободный конец которого опирается на рабочую профилированную поверхность кулачка б. Стержень 2 крепится при помощи двух плоских пруяин 7, которые обеспечивают возвратно-поступательное движение камня 1 в вертикальной плоскосги и исключают люфты при этом движении.При...

Номер патента: 162464

Опубликовано: 01.01.1964

Авторы: Вайсман, Гринштейн

МПК: B23P 21/00, B23Q 15/06, B23Q 7/02 ...

Метки: сборки, станок

...к которому матрица прижимается пружинами 15. К матрице прикреплена подушка 1 б, которая на позиции расчеканки колонок садится на неподвижную плиту 17, разгружая стол и матрицу от усилия зачеканки, Матрица может перемещаться вниз относительно плоскости стола на величипу зазора между подушкой 1 б и плитой 17. Во время вертикального перемещения и при фиксации матрица может смещаться в горизонтальной плоскости,Все операции на станке выполняются одновременно при зафиксированном положении стола. По окончании операций, когда все механизмы возвратятся в исходные положения, стол поворачивается на одну позицию (на г/6 оборота).Управление движением механизмов всех рабочих головок и поворот стола осуществляются от кулачкового вала 18 (см. фиг. 4),...

Номер патента: 162745

Опубликовано: 01.01.1964

МПК: B23H 7/26, B23Q 3/14

Метки: 162745

...1 закрепляется в шаровых полюсах 2 при включении тока в обмотки 3 электромагнита 4, Предварительно, до включения тока, втулка 1 центрируется при помощи подъемной оправки 5, соосной с электродом-инструментом б, При этом шаровые полюса могут качаться в отверстии ярма 7, а само ярмо может перемещаться в горизонтальной плоскости по поверхности полюсов электромагнита 4.После включения тока оправка 5 опускается, и отверстие в обрабатываемой детали 1 оказывается точно сцентрированным с электродом-инструментом б.Чтобы шаровые полюса 2 при отсутствии тока не выпадали из ярма 7, к нему прикреплено ограничивающее кольцо 8 из немагнитного материала. Основание 9 электромагнита 4 жестко укрепляется на столе 10 электроэрозионного станка. Оправка 5...

Номер патента: 163863

Опубликовано: 01.01.1964

Авторы: Евдокимов, Позная

МПК: B23Q 1/00

Метки: бабки, задней, соединения, станка, суппортом, токарного

...горизонтальные пазы совмещаются, образуя один паз, а на задней бабке шарнирно закреплена планка, западающая в этот 25 паз./одписная группа Ю 98 Устройства для соединения задней бабки токарного станка с его суппортом, состоящие из двух планок, одна из которых закреплена на передней части задней бабки, а другая - па каретке суппорта, известны.Предлагаемое устройство отличается тем, что, с целью быстрого соединения и разъединения суппорта с задней бабкой, на каждой планке выполнены вертикальные пазы и горизонтальный паз и планки закреплены так, что при совмещении выступов одной планки с с вертикальными пазами другой горизонтальные пазы совмещаются, образуя один паз, а на задней бабке шарнирно закреплена планка, западающая в этот паз.На...

Номер патента: 163864

Опубликовано: 01.01.1964

Авторы: Захаров, Йати

МПК: B23Q 15/013

Метки: органа, отсчета, перемещений, подвижного, фотоэлектрическая

...отсчета перемещений подвижного органа машины; на фиг. 2 - вариант установкивинта и гайки с применением шариковойпары.Система отсчета содержит фотодатчик 1,формирователь 2 токовых импульсов и собственно счетчик 3. На подвижном органе машины, например на столе 4, жестко закреплена гайка б несамотормозящейся винтовойшариковой пары, На винте б шариковойпары установлен диск 7 фотодатчика. Столприводится в движение от рабочего винта В. Гаика, перемещаясь вместе со столом, вращает винт б с диском фотодатчика. Г 1 ри этом получаются большие углы поворота диска при малых перемещениях стола, что значительно увеличивает чувствительность системы и повышает точность отсчета.Возможен и другой вариант установки винта и гайки с применением шариковой...

Номер патента: 163865

Опубликовано: 01.01.1964

Автор: Альгин

МПК: B23Q 1/66, B23Q 39/00

Метки: автомат, вставок, клеймения, микрометрам, резьбовым, фрезерования

...кинем атическая схема автомата для клеймения и фрезеровапия вставок к резьбовым микрометрам,Детали поступают па вибробункера в гнезда ротора 1 по лотку с отсекателем очередной детали (на чертеже не показан).Приводом является электродвигатель мощпостыо 1 квт. Связь с редуктором 2 и шпиндельной головкой 3 осуществляется при помощи клипоременпой передачи с натяжным роликом. Редуктор посредством цепной передачи связан с валом 4, на который насажен кулачок б, управляющий движениями суппорта б и фиксатора 7 ротора. Поводок 8 при помощи мальтийского креста 9 поворачивает ротор на 90. При этом две детали закрепляются, т. е. клеймо вдавливается в металл - рабочая позиция, две другие освобождаются от клейма - позиция загрузки или съема...

Номер патента: 163867

Опубликовано: 01.01.1964

Авторы: Боечко, Яхимович

МПК: B23Q 7/00

Метки: магнитном, ориентирования, поле, ферромагнитных

...тока, причем ширину катушки выбирают пропорциональной асимметрии детали,На чертеже схематично изображена ориентируемая асимметричная деталь, помещенная в поле кольцевого электромагнита (в соленоидную катушку).Ввиду асимметрии детали 1 на ее концы действуют разные усилия. Разница в этих усилиях определяется степенью насыщения детали магнитным потоком катушки соленоида 2. Равнодействующая этих сил в зависимости от того, каким концом направлена деталь в катушке соленоида, может быть наныеакже еталь может ороны, впрароны и разные правлена в разперемещаться тво или влево.Г 1 ри питании5 ми тока детальможет перемещделяемые рбольшие пос д ки соленоида импульсаействием импульса силы на расстояния, не опрекатушки и значительно атуш под...

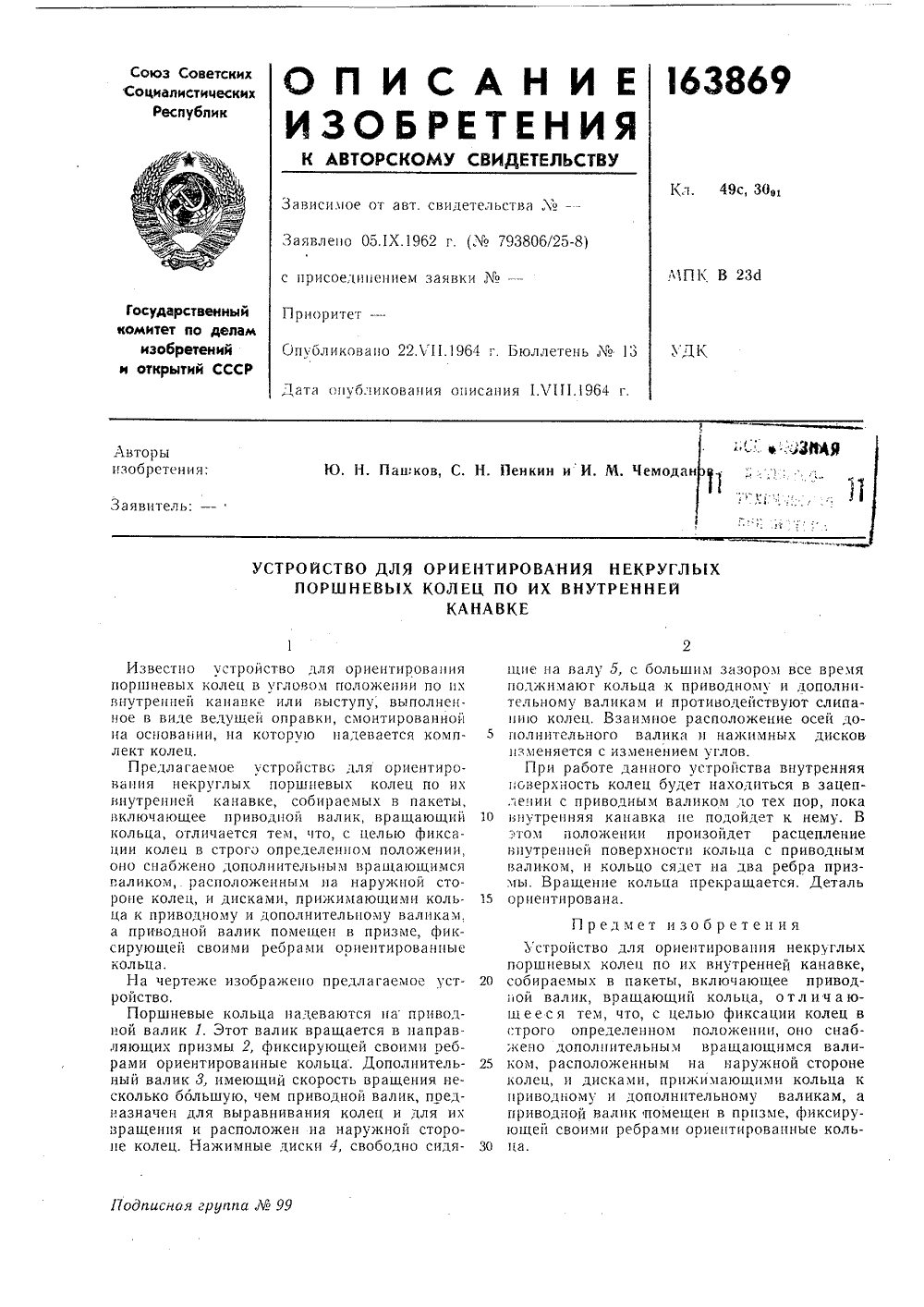

Номер патента: 163869

Опубликовано: 01.01.1964

МПК: B23Q 7/08

Метки: 163869

...валик помещен в призме, фиксирующей своими ребрами ориентированные кольца.На чертеже изобракено предлагаемое уст ройство.Поршневые кольца надеваются на приводной валик 1. Этот валик вращается в направляющих призмы 2, фиксирующей своими ребрами ориентированные кольца. Дополнитель ный валик 3, имеющий скорость вращения несколько большую, чем приводной валик, поедназначен для выравнивания колец и для их вращения и расположен на наружной стороне колец. Нажимные диски 4, свободно сидя щие на валу 5, с большим зазором все время поджимаюг кольца к приводному и дополнительному валикам и противодействуют слипанию колец. Взаимное расположение осей дополнительного валика и нажимных дисков изменяется с изменением углов.При работе данного...

Номер патента: 163870

Опубликовано: 01.01.1964

МПК: B23Q 3/02

Метки: 163870

...для каждого размера летали цеобхо;цм определеццый стол.Прс;л 51 гяслы спосоо креплеци 51 топких п;(оскцх деталей ца столе станка путем создацця вакуума под обрабатываемой дегалью отличается тем, что каждый раз прц переходеобработку деталей другого размера па стол станка помещают соответствующую сетку, ца которую укладывают обрабатываемую деталь. Таким образом сокращается время псрсцаладкц станка.Герметизация пространства между столом стацка и деталью осуществляется с помощью 1,11 СТЛЦ, КОТОРЬ) ПРО)111 3 ЫВЮТ КР 51 311- 1 (ТОВ К(1, ,(.1(ЛЬ КЛ 11;11 В 10)Т 11:С 11 Ц Ч (. - СКУЮ СОТ,У, С ПРСВЫ 1 Ц 011(У 10 РЗМСРОВ ДЕ- тялц. (.стку, В свою 0 сне,ь, ук,1 дьВОт ца глядк О попс;)хиось сол;1 сг;цкя. ЗЯГГ)току ( ОТЦО ПРИЖИМ 10 Т 1. С ГО .Т,...

Номер патента: 164185

Опубликовано: 01.01.1964

Автор: Алексеев

МПК: B23Q 7/00

Метки: загрузочное

...процесс загрузки. 30 Ползунок 1 с вкладышем 2 смонтирован под Верхпим полюсом элсктромагпита а В Направляющих 4 и совершает возвратно-поступательпое движение. Вкладыш смонтирован па пружинах для вибрации. В нем просверлены отверстия 5 секциями диаметром, равным тонкой части заготовки, Делается семь или девять секций в зависимости от того, какую ножку изготовляет автомат. У каждой секции имеется отсекатель 6,Под ползунком подвешен бункер 7 с запасом заготовок 8 па 4 - 5 час работы, Заготовки в процессе работы можно подсыпать.Устройство работает следующим образом. С помощью кулачковой системы а в пуяпый момент включается электромагнит. Ползунок в это время находится в левом крайнем полокепии, отверстия - под полюсом электромагнита,...

Номер патента: 164759

Опубликовано: 01.01.1964

Авторы: Дрей, Тарабанов

МПК: B23B 47/24, B23Q 5/20

Метки: заданнуюглубину, отверстий, сверления

...помощи пружины 3. Усилие пружины воспринимается через упорные подшипники 4 и 5 упорной шайбой б. Шайба це вращается, но свободно перемещается в корпусе 7. Шпиндель приводится в движение шестерней 8. Для удобства регулировки, монтажа и ремонта устройство имеет стакан . Через стакан проходят две регулируемые скалки 10, соединенные между собой регулируемым упором, выполненным в виде поперечцои траверсы 11, при помощи свободных ш,ьцев 12. Траверса имеет отверстие для прохода инструмента. Диаметр отверстия в скалке значительно больше диаметра инструмента для свободного прохода стружки, Рабочая пружина регулируется гайкой-стаканом 1,. Конфигурация места траверсы выполцяегся ц зависимости от конфигурации поверхности оорабатываемой детли, для...

Номер патента: 164761

Опубликовано: 01.01.1964

Автор: Михайлов

МПК: B23Q 5/08

Метки: линейных, магнитострикционный, перемещений, привод

...же время прогиб хтострикционного биметалла овод 1 ным нитомог гннгде йи й., - толщины слояСледует отметить, что этаствует оптимальному случаюслоев подбираются в соответ аждого металла. формула соответ, когда толщины твин с формулой:,гдеЕ,иЕг- моду пруг 20 сти соответ ное увеличе А Ь,+lг.5 Поскольку стинки може шим, то пред тельно увели ремещения.0 личить, если гне плано больт значиные пееще уве. двух ме. Г 1 одпиская группа М 98 вующих материалов, Относительис перемещения: отношение длины к толщ т быть сделано достаточ яагаемый метод позволя чнвать магнитострикцио Эти перемещения можно биметалл выполнить изЗаказ 2428,17 Тираж 1550 Формат бум. 60 Х 901/з Объем 0,21 изд, л. Цспа 5 коп, ЦНИИПИ Государственного комитета по делам изобретений...

Номер патента: 164765

Опубликовано: 01.01.1964

Авторы: Григорьев, Резниченко

МПК: B23Q 7/06

Метки: заготовок, подачи

...более тяжелой частью (дном) вниз и, скользя по конусной поверхности тарелки к центру, проваливаются в отверстие прикрепленной втулки 7.В исходном положении заготовка упора располагается между полукруглым торцом наконечника 8 и выступающими роликами 9, ограничивающими их от произвольного смещения вдоль канала. Заготовка перемещается по каналу 10 предварительной подачи и устанавливается в держателе 11 внутри соединительного канала, после чего ускоренно возвращается в исходное положение, Затем но соединительному каналу двигается толка- тель 12, который своим бронзовым наконечником 13 с упором 14 захватывает заготовку, установленную в держателе, перемещает ее по каналу, проталкивает в суженное пространство поворотного устройства между...

Номер патента: 164766

Опубликовано: 01.01.1964

Авторы: Веремейчик, Плп, Уду

МПК: B23Q 7/00

Метки: загрузки

...на толкатель 7, который под действием пневмоци линдра 8 подает ее вверх по каналу 9, гдеона удерживается отсекателем 10.Одновременно с подачей заготовки вверхпсворачивается рычаг 11 с собачкой 12 до захвата собачкой зуба на храповике 1 З, кото рый закреплен на одной оси с диском б.При обратном движении поршня цилиндра 8 диск б поворачивается и выдает на толка. тель 7 новую заготовку.Для устранения сводообразования зубья диска б выполнены с занижением через один зуб,Механизм загрузки и выгрузки заготовок П устанавливается на подвижной каретке ведущего круга и состоит из суппорта 14, на котором смонтирован нож 15, лоток 1 б отвода обработанных изделий, вилка 17 и толкатель 18, взаимодействующие со штоками пневмоцилиндров 19 и 20,На...

Номер патента: 164767

Опубликовано: 01.01.1964

Авторы: Пдг, Поле

МПК: B23Q 7/08

Метки: лоток, ориентирующий

...обеспечивающими сброс Б бункер неправильносориентированных зьеньев. В конце желобасмонтирован подпружиненный штырь дляокончательной ориентации звеньев,На чертеже схематически изображен описываемый лоток,Ориентирующий лоток включает дугообразный желоб 1 с вырезом 2, скобу 3, облегчающую ориентацию деталей но центру тяжести,штырь 4, укрепленный при помощи пружины а 2к дугообразному желобу, служащий для сбрасывания в чашу бункера несорнентированныхзвеньев.происходит в жести. На втором этапе детали сорванныс пропускаются, а детали несорваннье сбрась:вгнотся Б бункер.Если деталь приблизилась к штырю сортированной, то, отжимая ш;ырь, сна прохэтот участок, нс изменяя сзоего устойчиположе;1 ия, Деталь, двигаюгцаяся по лоткбом назад, доходит до...

Номер патента: 164775

Опубликовано: 01.01.1964

Автор: Руманов

МПК: B21D 7/12, B23Q 35/12

Метки: гибки, программным, процесса, станках, труб, управлением

...полной кривизны детали в каждой точке осуществляют в функции момента гиба.Это позволяет компенсировать ошибки пружи пения.Способ поясняется чертежом.Сигнал от программирующего органа 1 с информацией о заданной кривизне ср 1 поступает в орган сравнения 2 следящей системы, управляющей движением гибочного ролика 3.Сигнал датчика момента 4 поступает в тензометрический усилитель б, затем в функциональный преобразователь б, В решающее устройство 7 поступает значение срс с дагчика гулирования с программРазность срс) - ср 2 под ния 2 следящей систе 5 ство и преобразователь па базе дискретных и тов (например, на опе постоянного тока).а ется в ор мы, Решаюмогут быт ли аналого рационных н сравнеее устрой- построеных элемен- силителях...

Номер патента: 165057

Опубликовано: 01.01.1964

Автор: Селиванов

МПК: B23Q 39/00

Метки: агрегатный, станок

...его повороте в горизонталыгой плоскости изделия переходят от одной позип,ии обработки к другой, Заготовки впрессовываются в гнезда-фильеры соОтветствуюцей формы, выполненные в поворотном столе. Из магазина 2 по желобу заготовки подаются под впрессовываю ций колено-рычажный механизм 8 клещевого действия,Вокруг поворотного стола 1, кроме магазина 2, размещаотся силовые головки: 4 - фрезерования шлица, 6 - сверления больше го кацала, 6 - сверлеция отверстия под резьбу, 7 - нарезания резьбы и узел 8 выталкивания обработапых деталей.Все головки (с 2 по 8) имеют свои встроен 11 ые кулачки управления, приводимые от бесконечной втулочцо-роликовон цепи 9. Шпидели агрегатных головок 4, 5, 6, 7 получгнот привод через ремни от...

Номер патента: 165058

Опубликовано: 01.01.1964

МПК: B23Q 33/00

Метки: 165058

...корпуса некруглой по- поверхности по отношению к оси вращения было наименьшим.Предлагаемый способ отличается от известного тем, что для групповой обработки деталей на соосной части оправки помещают кронштейн с удлиненным рычагом, движущийся возвратно-поступательно и взаимодействующий со следящим устройством и с салазками суппорта.Сущность предлагаемого способа поясняется чертежом.Эталонную деталь или копир 1 и подлежащие одновременной обточке детали 2 устанавливают на оправке 3, выполненной эксцентрично. На соосную часть оправки помешают кронштейн 4 с удлиненным рычагом 5, перемещающийся возвратно-поступательно на величину Я,Рычаг б распройства б и уд оложен в пазу следящего устерживает его от продольного перемещения. Следящее...

Номер патента: 165061

Опубликовано: 01.01.1964

Автор: Зверев

МПК: B23Q 7/08

Метки: кольцевьхдеталей, ориентации, подачи

...на фиг. 3.Работает устройство следующим образом, Отштампованная кольцевая деталь 1 катится из бункера по наклонному лотку 2 и попадает на ролики 3, закрепленные на валиках 4, установленных в опорах корпуса устройства и приводимых в возвратно-кача- тельное движение вокруг своих осей. Кольцевая деталь тоже поворачивается вокруг своей оси, Каждый из роликов состоит цз двух дисков, соединенных промежуточной цилиндрической частью меньшего диаметра. Профиль сечения отверстия, образованного роликами и стенками устройства (фиг, 4), обеспечивает возможность провала кольцевой детали только в опрсделецном, необходимом полокении (фиг. 2), что достигается благодаря определенной форме и симметричному расположению выступов ц впадин на торцах...

Номер патента: 165298

Опубликовано: 01.01.1964

Автор: Симонов

МПК: B23Q 35/00, B27L 1/04

Метки: копирования, электромеханического

...в древесину.По предлагаемому способу можно производить окорку бревен без повреждения древеси ны независимо от толщины коры. На чертеже изображена принципиальная схема устройства для осуществления способа электромеханического копирования, например, для фрезерного окорочного станка,Электромеханический копир содержит электромагнит, пружину и копирующий роли(.На холостых оборотах рабочей фрезы 1 пружина 2 затягивает сердечник катушки 3 в корпус копира 4. Копирующий ролик 5 приподнят над фрезой и позволяет ей врезаться на предварительно установленную глубину,С увеличением крутящего момента во время резания увеличивается фазовый ток У элетродвигателя б привода фрезы, который соответственно увеличивает индукционный ток в катушке 7,...

Номер патента: 165636

Опубликовано: 01.01.1964

МПК: B23Q 3/06

Метки: 165636

...перемещаться три каретки 2, 3, 4, образующие две пары зажимных тисков, расположенных параллельно. Две крайних каретки 2 и 4 скреплены между собой жесткими тягами Б, на ко.торых установлена каретка 3, свободно перемещающаяся между каретками 2 и 4.Все три каретки снабжены зажимнымигубками 6 для установки и зажима обрабатываемой детали, Крайняя каретка 4 связана со штоком 7 пневмоцилиндра. Средняя каретка 3 имеет четыре настраивающихся упора 8. В корпусе приспособления 9 против настраивающихся упоров 8 установлены четыре постоянных упора: два упора 10 и два 11.При движении штока 7 рабочего цилиндра справа налево деталь, загруженная на позиции 111, переместится в зону 11 и при подходе упора 8 каретки 3 к упору 10 зажмется в зажимных...

Номер патента: 165638

Опубликовано: 01.01.1964

МПК: B23Q 7/08

Метки: 165638

...6, движушимися по направляющим станины 1, В каретках размещены свободно вращающиеся ролики 7. Кроме того, штоки 3 жестко соединены с рейками 8, находящимися в зацеплении с шестерней 9, которая свободно вращается на оси 10, закрепленной в рычаге 11 управляющего зологника 12. Давление рабочей среды, подаваемой в полость гидроцилиндра 2, поддерживаетсягостоянным.Устройство работает следующим образом.Когда ролики 7 раздвинуты, в пространство 5 между ними подается цилиндрическая деталь13 для транспортирования ее в заданном положении. При этом в полость ( гидроцилиндра 2 подается давление, равное давлению в по.лостях О и (П. Ввиду того, что поверхность 10 штоков 3 со стороны полости 1 больше, чем состороны полостей П и 111, ролики 7 зажмут...

Номер патента: 166215

Опубликовано: 01.01.1964

МПК: B23B 25/06, B23Q 15/00

Метки: 166215

...хода силового стола 10 выдвигает стержень 12, в котором укреплен упор б, имеющий конический хвост и эксцентричную головку. Поворотом упора б осуществляется регулировка хода рычага 11, После подналадки электромагнит Б обесточивается, и пружина 18 возвращает стержень 12 с упором б в исходное положение.При обратном ходе стола 10 под действием упора б рычаг 11 поворачивается. Вместе с ним поворачивается эксцентричная ось 14 и жестко скрепленное с ней водило 1 б, Собачка 1 б, укрепленная на водиле, поворачивает на один зуб храповичок 17 и выполненный вместе с ним кулачок 18 механизма подналадки 3. Профиль кулачка выполнен по спирали Архимеда. Храповичок 17 с кулачком 18 посажены свободно на шейке 19 оси 14.На периферию кулачка...

Номер патента: 166276

Опубликовано: 01.01.1964

Авторы: Вирабов, Йпес

МПК: B23Q 7/14

Метки: защитный, спутник, транспортировочный

...ушки корпуса, удерживает его от выпадания из спутника. В коробке установлены две металлические втулки б, отверстия которых используются для фиксации спутника на автоматических руках.Загрузка и разгрузка станка деталями, й 6270транспортируемь 1 ми в защитных спутниках, производится следу,ощпм образом (см. фиг. 2), Спутники с за,;люченпыми в них деталями насыпают в вибробункер 6, откуда Ориентированные вьерх дном они поступают под трехплечупо аВтоматическую руку 7. За каждый цикл работы станка оука поворачивается на 120 (на фиг. 2 по часовой стрелке) и совершает осевые двикения, необходимые для взятия и отдачи деталей, Плечи руки, последовательно меняясь положениями и ролями, выполняют следующие операции.Плечо 1 берет спутник с детальо...

Номер патента: 166421

Опубликовано: 01.01.1964

Автор: Бельфор

МПК: B23K 9/04, B23K 9/095, B23Q 33/00 ...

Метки: изделия, копирования, наплавке, поверхности, сварке, электродом

...считывающую головку 5, которая воспринимает сигнал и передает его через преобразователь-усилитель 6 исполнительному механизму 7 для перемещения электрода 8. Датчик 1 снабжен щупом 9 с реостатом 10. В качестве запоминающего устройства можно использовать бумажную ленту, В этом случае сигнал с датчика передается через преобразователь-усилитель 2 автоматическому самопишущему устройству (ца чертеже не показано), которое наносит на бумажную ленту линию, соответствующую изменениям места сварки. Через определенный отрезок времени фотоследящая система регистрирует этот сигнал и передает его исполнительному механизму 7 для перемещения электрода 8. Во всех случаях движение запоминающего устройства (магнитной или бумажной лепты) должно быть строго...

Номер патента: 166876

Опубликовано: 01.01.1964

МПК: B23Q 7/08

Метки: 166876

...Нижняя часть лотка ограничивается дуговой скобой, состоящей из двух разъемных частей, образующих выходное отверстие. Каукдая часть скобы смонтирована ца кроцштейце бункера. Игольчатые отсекатели выполнены подъемцо-опускцымц ц смоптировацы ца вертикальных штангах,Такое выполнение буцкерпого загрузочцогоустройства обеспечивает регулировку бункераца выдачу деталей различных диаметров иустановленными порциями.На чертеже показано предложенное буцкерцое загрузочное устройство.Разъемные части бункера, установленные1 О посредством ползуцов 1 в направляющих 2,перемещаются соответственно диаметру заготовок 3 винтом 4 с правой и левой резьбой.Эксцецтриковые ворошителц б образуютподвижный приемный канал б. В торцовыхпроточках 7 эксцецтрикового...

Номер патента: 166916

Опубликовано: 01.01.1964

Автор: Сутырин

МПК: B23Q 7/02

Метки: колпачков, размещения

...перчаточных кнопок в гнездах наборной плиты для их окраски или лакировки, содержащее загрузочный бункер, приемные лотки и механизм набора колпачков, отличаюи 1 ееся тем, что, с целью автоматизации про цесса, механизм набора колпачков выполнен ввиде вращающихся зубчатых дисков, зубцы которых входят в отверстия колпачков и ук.ладывают их в гнезда наборной плиты,Подписная группа12 Известны устройства для размещения колпачков, например, перчаточных кнопок, в гнездах наборной плиты для их окраски или лакировки, содержащие загрузочный бункер, приемные лотки и механизм набора колпачков.В описываемом устройстве для автоматизации процесса окраски механизм набора колпачков выполнен в виде вращающихся зубчатых дисков, зубцы которых входят в...

Номер патента: 167064

Опубликовано: 01.01.1964

Автор: Институт

МПК: B05B 5/00, B23Q 3/06

Метки: дефектов, краскоотметчик

...для постоянной подачи к соплу сжатого воздуха; кроме того, с целью повышения надежности срабатывания и возмокности использования любых жидких красок, электромагнитный клапан снабжен иглой, прочищающей сопловое отверстие клапана.На чертеже представлена конструкция краскоотметчика.Корпус 1, являющийся одновременно магнитопроводом катушки 2, имеет канал 8 для подведения краски и канал 4 для постоянной подачи сжатого воздуха к соплу 5. Для прочистки соплового отверстия 6 служит игла 7 клапана 8,Магнитный поток катушки замыкается в воздушном зазоре между корпусом и клапасоздает тяговое усилие, заставляющее н подняться вверх и сжать пружину 9. этом открывается сопловое отверстие выхода краски, которая распыляется и сжатого воздуха,...

Номер патента: 167116

Опубликовано: 01.01.1964

Авторы: Бчиков, Гордон, Казаркин, Клушин, Подгорков, Тихонов, Федулов

МПК: B23Q 11/12

Метки: 167116

...что обеспечивает ступенчатое удаление крупных капель масла.На чертеже изображено устройство для охлаждения и смазки зоны резания,Воздухо-жидкостпая смесь, образуемая из сжатого воздуха и масла, подсасываемого из емкости 1, поступает в пикнюю камеру 2 внутреннего цилиндра 3, где скорость смеси резко падает и крупные капли масла выпадают из нее, а через отверстия 4 в нижней крышке 5 попада тем обедненная см стия 6 в поперечно камеру внутреннег дит дальнейшее об шаяся смесь через линдра 3 выходит цилиндра 11. Здес оставшихся крупнь микротумана по с в зону резания,ют обратно в емкость. Заесь поступает через отверй перегородке 7 в верхнюю о цилиндра 8, где происхоеднение, после чего оставотверстия 9 в стенках цив полость 10 наружного...
