Боечко

Номер патента: 1668088

Опубликовано: 07.08.1991

Авторы: Боечко, Бронштейн, Рудометкин, Сало

МПК: B23P 19/02

Метки: автомат, многопозиционный, сборочный

...механизм 9 и исполнительный механизм 10, осуществляющий выгрузку собранных узМеханизм поштучн состоит иэ зубчатого д торого соответствуют п нию и профилю охв диска 12 с карманами на общей оси 13, Секто лен неподвижно. На оглен подпружиненный рычаг 15 с роликом 16. Механизм 6 заталкиванйя снабжен штоком 17, Охватывающая деталь обозначена позицией 18, а охватываемая - 19.Автомат является прямоточным с электропневматическим управлением по принципу "путевого контроля". Автомат работает следующим образом,Охватывающие детали из вибробункера 1 попадают на лоток 3, где движутся под действием составляющих сил гравитации, инерции и трения. Создавая определенный напор на всем протяжении лотка 3, обеспечивают продвижение деталей по всей его длине....

Номер патента: 435915

Опубликовано: 15.07.1974

Авторы: Боечко, Гусев, Кулинич, Львовский, Оненко, Пахолюк, Прихидьког, Рудометкин, Украинский, Яхимович

МПК: B23P 19/06, B23P 21/00

Метки: автомат, многопозиционный, сборки, узлов

...24 головки представляет собой цилиндрическую полую деталь, которая совместно с фланцем 29 крепится винтами к карусели 1. На торцовой поверхности фланца 29размещены два установочные штифта 30 длябазирования корпуса форсунки и имеется фигурное углубление для размещения рычагапитателя корпусов форсунок при их устанновке. 40Корпус 24 головки имеет продольные пазы,в которых перемещаются оси 31 втулки шпинделя 32, снабженные на концах опорными шарикоподшипниками 33. Втулка, шпинделя 32стальная, закаленная, в нижней части имеет 45буртик для удержания шпинделя 25 от выпадания. К верхней части шпинделя припаяны твердосплавные сухарики, образующиепаз для охватывания по лыскам гайки распылителя, 50Внутри шпинделя 25 по ходовой посадкеразмещен шток...

Номер патента: 366956

Опубликовано: 01.01.1973

Авторы: Боечко, Коненко, Рудометкин

МПК: B23P 19/00

Метки: питатель

...4. Трубка прикреплена к толкателю-отсекателю 5, снабженному отсекающим устройством б, выполненным в виде собачки.5 Трубке вместе с толкателем-отсекателемпридается возвр атно-поступательное движение, например от пневмопривода 7, Питатель монтируется на кронштейне 8. Детали 9 подаются к питателю по лотку 10 и удерживаются 10 в исходной позиции отсекающим устройством б.При работе устройства привод 7 перемещает трубку 1 вместе с толкателем-отсекателем 5 в направлении сопрягаемой детали 11. Ь При этом толкатель воздействует на находящуюся против него деталь 9, которая, отодвигая собачку, падает в трубку 1. Кожух 12, неподвижно прикрепленный к лотку 1 О, предохраняет деталь от переворачивания. Носок 3 20 трубки благодаря наличию резиновой...

Номер патента: 349555

Опубликовано: 01.01.1972

Авторы: Боечко, Львовский, Рудометкин, Яхимович

МПК: B23P 19/04, B23P 19/10

Метки: вал-втулка, сборки, типа

...вилок б, причем Г-образные захваты своими свободными концами входят в отверстие центрируемой втулки.Вал 4 через электрсимагнитную муфту от электродвигателя привода автомата раскручивается ло определенной скоросоти вращения, при этом под действием сил инерции грузы 9 рычахов 8 начимают разводить рычап 1, приподнимая их вверх. Шарики 10 возлействуют на Г-образные захваты 11, которые подппмаясь, поворачиваются относительно осей 12. Свободные концы Г-образных захватов выходят через отверстие в корпусе 1 и проходят в отверстие втулки 2. В этом движении конец одного из Г-образных захватов 11, а затем и другие начинают воздействовать на втулку, контактируя по поверхности отверстия и переметцая втулку так, что ось ее отверстия совпадает с...

Номер патента: 340506

Опубликовано: 01.01.1972

Авторы: Боечко, Рудометкин, Яхимович

МПК: B23P 19/10

Метки: механизм, сборочный, сканирующий

...эти секции с атмосферой. Г 1 ружины 19 и 20, упираясь одними концами в перегородку, отжимают мембраны. К мембранам прикреплены штоки 21 и 22, концыкоторых под действием, пружин 19 и 20 запирают осевые отверстия в перегородках корпусов. Сжатый воздух под постоянным давлением Р поступает по пневмолинии 23 и разветвляется на два потока. По пневмолинии 24 воздух через дроссель 25 поступает в левый корпус 15 и по пневмолинии 2 б - в правый коргус 1 б. Давление в секциях корпусов повышается, и воздух из них по пневмолинии 27 через дроссель 28 попадает в пневмопривод 4, а через пневмолинию 29 и дроссель 30 - в пневмопривод 5. Поэтому платформа со втулкой совершает движение вправо и вниз (см, фиг. 1). Чтобы платформа совершила обратное...

Номер патента: 258247

Опубликовано: 01.01.1970

Авторы: Боечко, Гошко, Кулинич, Рудометкин, Юськив

МПК: B21D 43/04

Метки: подающее, шиберное

...детали. На фиг. 1 схехтатично изображено описываемое устройство, вид сооку; на фиг. 2 - то же, вид сверху; на фиг, 3 - разрез по А - А на фиг, 2,Детали 1 подаются с загрузочного лотка 2 ио дугообразному лотку 3 устройства при помощи толкателя 4, приводимого в движение пневмоцилиндром 5 через рычаг б, Лоток 3 закреплен на кронштейне 7, несущем также жестко связанную с ним полувтулку 8, образующую и конце хода толкателя вместе с полуПредлагаемое устройство относится к области машиностроения.Извенстны шиберные подающие устройства,содержащие лоток с выходным отверстием итолкатель. Однако эти устройства не обеспечивают ориентацию подаваемой детали присборке на карусельном автомате и возможность после, чующего перемещения ее на...

Номер патента: 180464

Опубликовано: 01.01.1966

Авторы: Боечко, Яхимович

МПК: B23Q 7/00

Метки: ориентации, ферромагнитныхдеталей

...деталей отличается тем, что, с целью активной ориентации деталей и расширения эксплуатационных возможностей, оио снабжено органом переориентации или сороса детали, выполненным в форме штока, управляемого катушкой индуктивности, магнитопровод которой замьисается через деталь.На фиг, 1 изображена конструктивная схе 5 мд описываемого устройства; на фиг. 2 - то жс, вид по стрелке Л на фиг. 1. ИОГО сопротив,СПИ 1 снстсмь 1 мдГнитопровод -В ИО;1 ожении дсГ;1,П 1, ПО(дздииом н;фиГ. 1, мдГнитнос сопротив,сине идих 1 еиьнс.,при отсутствии детали ид этом участке лотка - наибольшее, при обратном положениилетали - Олизкое к максимдлтп 10 х 1 у; соответстВ 10 щих будет также и ток в кдтн 1 кс,Изменение тока В цепи катушки юздс 1 ст.г ст ид...

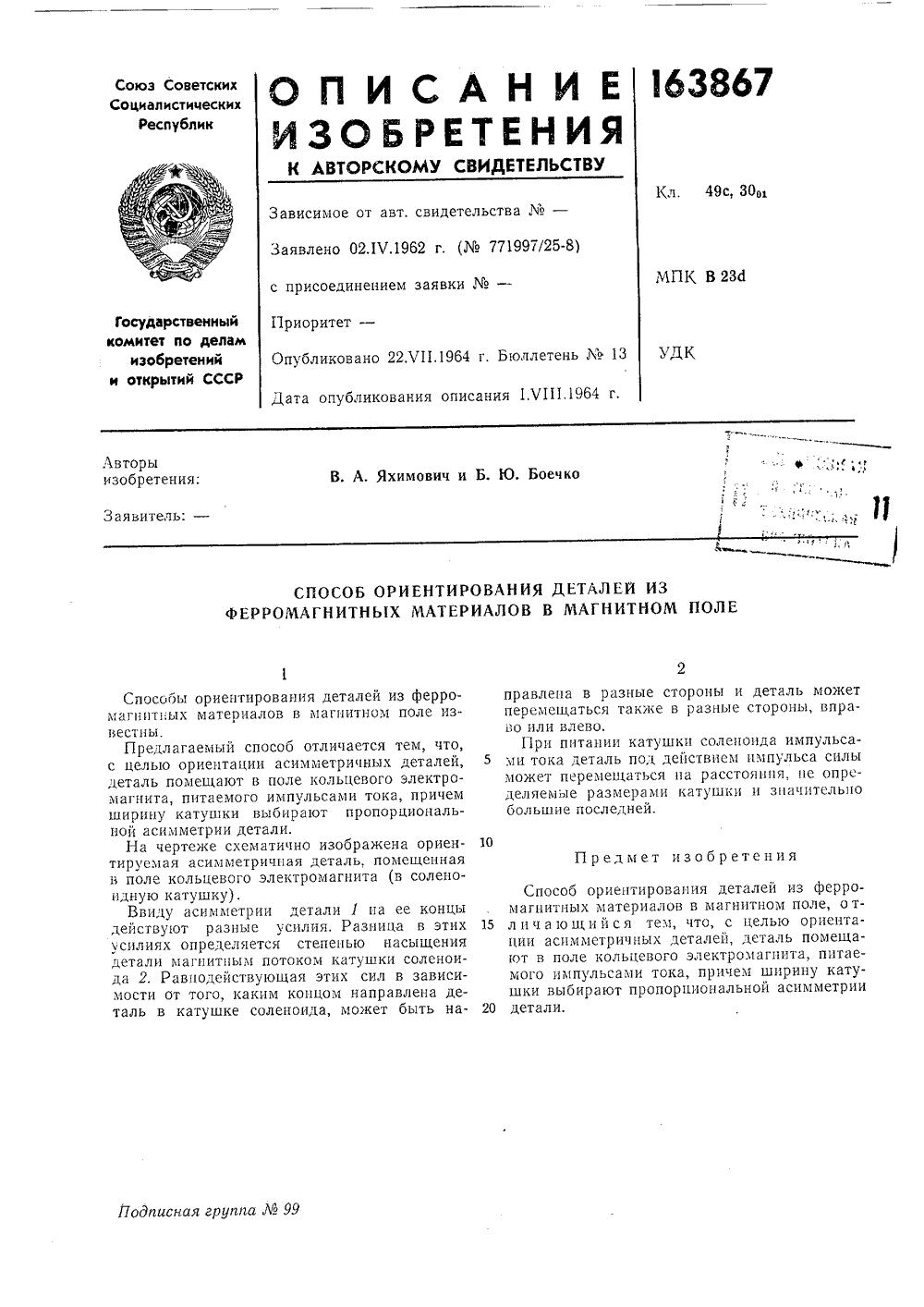

Номер патента: 163867

Опубликовано: 01.01.1964

Авторы: Боечко, Яхимович

МПК: B23Q 7/00

Метки: магнитном, ориентирования, поле, ферромагнитных

...тока, причем ширину катушки выбирают пропорциональной асимметрии детали,На чертеже схематично изображена ориентируемая асимметричная деталь, помещенная в поле кольцевого электромагнита (в соленоидную катушку).Ввиду асимметрии детали 1 на ее концы действуют разные усилия. Разница в этих усилиях определяется степенью насыщения детали магнитным потоком катушки соленоида 2. Равнодействующая этих сил в зависимости от того, каким концом направлена деталь в катушке соленоида, может быть наныеакже еталь может ороны, впрароны и разные правлена в разперемещаться тво или влево.Г 1 ри питании5 ми тока детальможет перемещделяемые рбольшие пос д ки соленоида импульсаействием импульса силы на расстояния, не опрекатушки и значительно атуш под...

Номер патента: 151927

Опубликовано: 01.01.1962

Авторы: Боечко, Лахтаи, Панкевич

МПК: B23Q 7/10

Метки: вибрационное, составное

...выполнен инеи с основанием или сти регулирования амтеля с вибробункером оиство,нкера 1, вибрирующего винтов 4, соединительерного типа, уравновеотку бунтрубчатый диаметра анни виб- ектромаги по наклоток 2, анесколькоакрепленобщей с иному атем в больше на осно темы э мага с ни Вследствие вибра ов (а следовательно м, поштучно захват у обработки станка. ции трубчатого магазина т и малой толщин , их неустойчивости), они укладываются ш деваются дисковым питателем б и подаются ди б Заявлено 16 ноября 1961 г, за752053/25-8 омитет по делам изобретений и открытий при Совете Министров С151927 Для обеспечения возможности регулирования амплитуды колебания, соединение магазина-накопителя с вибробункером выполнено регулируемым с помощью выдвижных...

Номер патента: 149996

Опубликовано: 01.01.1962

Авторы: Боечко, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибратор, вибрационным, загрузочным, устройствам

...предлагаемый вибратор в частичном разрезе; на фиг, 2 - то же, в разрезе по А-А на фиг. 1.К основанию 1 на кронштейнах 2 крепится корпус 3 электромагнита с якорем 4. С торца корпус электроз 1 агнита закрыт мембраной б и крышкой б, образующими замкнутую полость - пневматическую по душу, к которой подводится сжат 1 яЙ воздух. Одним концом яось 4 жестко крепится к мембране, а другим - шарнирно и прямоли:.ейно.;у вибролотку 7, перемещающемуся в направляющих 8.При подаче тока на катушку 9 электромагнита якорь 4, пре левая сспротивление воздуха в пневмокамере, перемещается в После того, как катушка обесточится, якорь возвращаетсл в исхо положение под действием давления воздуха в пневмокэмепе.14999 б Для гполучения пилообразной...

Номер патента: 147433

Опубликовано: 01.01.1962

Авторы: Боечко, Михаилишин, Рабинович, Яхимович

МПК: B23Q 7/04

Метки: питатель, шариковый

...порядковой детали. Заталкивание трубки на исходную для захвата позицию происходит под действием пружины Б, а отвод осуществляется плоским кулачком б, движущимся совместно со стержнем 4,Захват детали из корпуса призмы 2 осуществляется стержнем 4 при движении его в сторону сборочной позиции в бронзовой втулке 7, Движение передается стержню посредством толкателя В, подшипника 9 и винтовой пружины 10,Подшипник 9 сидит свободно на.стержне, что дает ему возможность перемещаться вдоль оси, сжимая пружину 10. В передней части стержень имеет коническую центрирующую часть, которая облегчает надевание трубки на заборную часть стержня.147433Центрирование детали, происходит в кольце 11 при помощи трех подпружиненных шариков 12, Деталь фланцем...

Номер патента: 144703

Опубликовано: 01.01.1962

Авторы: Беднарчик, Боечко, Гаврилюк, Кобылюх, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибробункер

...предлагаемый вибробункер; на фиг, 2 - схема вибробункера, обслуживающего два станка,В прямоугольной жесткой раме 1 со скошенным в обе стороны дном 2 установлены поперечные лотки 3. Колебания вибробункеру передаются от вибратора 4 вдоль выходных лотков. Колебания передаются только в горизонтальной плоскости, так как иначе тяги 5 пере- грузятся, что может привести к их разрушению. Кроме того, в этом случае вертикальные составляющие колебаний будут передаваться на опорные части вибробункера и перегружать их.Детали, перемещаясь по дну 2, западают в щели 6 лотков и поступают в исходные позиции. При обслуживании одного станка бункер выполняется с односторонним скосом, оканчивающимся одним поперечным лотком, днище которого имеет скос в...

Номер патента: 144377

Опубликовано: 01.01.1962

Авторы: Беднарчик, Боечко, Гаврилюк, Кобылюх, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибропитатель

...посрсдствосм регулируемых упругих связей.В таком выполнении системы бункер - предбункер, последний получает вибрацию непосредственно от загрузочного устройства - бункера, что, с одной стороны, способствует лучшему выходу деталей из предбункера и с другой, - устранению сводообразования.Вибропитатель имеет простую конструкцию и может быть использован в промышленности для автоматической загрузки крупногабаритных деталей неслокных форм (например, колец шарикоподшипников).На чертеже схематично в двух проекциях показан предлагаемый вибропитатель.Тяжелый вибробункер 1, настроенный на зарезонансный режим колебаний, соединяется с предбункером 2, закрепленным к несущей конструкции подвеской 8, посредством упругих связей (пружин) 4.Предбункер...

Номер патента: 143641

Опубликовано: 01.01.1961

Авторы: Боечко, Златогурский, Проць, Рабинович, Рябой, Яхимович

МПК: B23Q 7/00

Метки: вибрационный, питатель, составной

...на заданную величину. Пружина 7 предотвращает колебания лотка в боковых направлениях, показанных стрелкой А.В случае применения особо длинного лотка 3 (порядка 1,5 л) чаша 2 испытывает дополнительные вредные колебания, направленные по стрелке Б и вызывающие выпадание деталей из винтообразного лотка 4. Для устранения вредных колебаний применен противовес 1 б, укрепленный на чаше бункера диаметрально противоположно месту крепления лотка 3. Момент инерции противовеса 1 б должен равняться моменту инерции лотка д.Предмет изобретения1, Составной вибрационный питатель, состоящий из круглого вибробункера и прямолинейного лотка, отличающийся тем, что, с целью улучшения его работы и упрощения конструкции, лоток одним концом соединен с...

Номер патента: 142134

Опубликовано: 01.01.1961

Авторы: Беднарчик, Боечко, Гаврилюк, Кобылюха, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: предбункер

...собой квадратный ящик, две щеки 1 и 2 которого выполнены раздвижными, Раструб ящика предбункера имеет форму усеченной пирамиды, обращенной большим основанием вверх. Просвет выходного окна имеет при различном положении щек 1 и 2 форму прямоугольника, Предбункер подвешивается на пружинах или же тросах 3, При засыпке предбункера стенки его раздвигаются, растягивая пружины 4. По мере поступления деталей из предбункера в бункер щеки 1 и 2 сдвигаются, сталкивая оставшиеся детали вверх. Это препятствует образованию сводов.Величина окна может регулироваться перемещением оси 5 в вертикальном направлении. то поза стен1442134 С целью облегчения предбункера можно удалить стенки, оставив только стягивающие полозки или угольники,В предлагаемом...

Номер патента: 141374

Опубликовано: 01.01.1961

Авторы: Боечко, Яхимович

МПК: B23Q 7/00

Метки: бункерным, вибрационным, загрузочным, имеющих, механизм, одностороннюю, ориентирующий, устройствам, фаску

...изображен механизм в двух проекциях.Механизм состоит из основания 1, вертикальной оси 2, пружины 3, двуплечего рычага 4, вращающегося вокруг оси 2, поворотного упора 5, сидящего на оси б и прижимаемого к двуплечему рычагу пружиной 7, лотка 8 и штифта 9. На лотке выполнен уступ А, который расположен против поворотного упора.Работа механизма заключается в следую 1 цем. Деталь 10, пер- мешаясь по лотку фаской вперед, приподнимает упор 5 и, обходя выступающий конец двуплечего рычага 4, продолжает движение. Деталь. движущаяся фаской назад, упирается в выступающий конец двуплечего рычага 4. При этом упор 5 поворачивает рычаг вокруг оси 2, вследствие чего второй конец рычага нажимает сбоку на деталь и сдвигает ее вбок, а последующая...

Номер патента: 141373

Опубликовано: 01.01.1961

Авторы: Боечко, Михайлишин, Рабинович, Яхимович

МПК: B23Q 7/06

Метки: вертикальный, выдачи, питатель, плоских, поштучной, трубчатый, шибером

...транспортировк нных по сложность оиструкции,Предложенный питатель лишен указанного недостатка. Сущ сть изобретения заключается в том, что труба питателя может с помощью рычага подниматься. Причем рычаг снабжен цанговым заватам, который охватывает трубу и осуществляет удержание верхних деталей прц совершении шибером движения, на котором лежит нижняя деталь.На фиг. 1 схематично изображена конструкция питателя в двух проекциях, а на фиг. 2 то же, разрез по А-А на фиг. 1.Питатель представляет собой вертикальный трубчатый магазин 1, в который закладываются детали 2, уложенные одна на другую окрашенной стороной вверх, Подача деталей на рабочую позицию ществляется с помощью ползункового шибера 3 по одчой штуке. С целью устранения возможности...

Номер патента: 137383

Опубликовано: 01.01.1961

Авторы: Боечко, Рабинович, Яхимович

МПК: B23Q 7/08

Метки: бункерное, вибрационное, загрузочное, лотком, спиральным

...подачи подшипниковых колец; на фиг. 2 - многозаходный бункер для деталей, требующих сложной ориентации.Бункер 1 фиг 1) представляет собой плоскую чашу 1, по периферии которой устроен желобчатый ручей 2 с уклоном вниз к выходу. Детали западают в чашу по всему ес периметру за исключением места выхода лотка, Детали движутся по лотку ускоренно, так как это движение вызывается не только вибрацией, обеспечиваемой вибратором 3, но и действием силы тяжести благодаря наличию уклона.Подача деталей, требующих более сложной ориентации, производится вибробункером (фиг, 2) с несколькими параллельными лотками, концы которых соединяются желобом 4, имеющим уклон вниз и принимающим детали со всех лотков,В этом бункере движение деталей аналогично...

Номер патента: 132936

Опубликовано: 01.01.1960

Авторы: Боечко, Михайлишин, Рабинович, Яхимович

МПК: B23Q 7/08

Метки: вторичной, двумя, ориентации, плоскостями, симметрии

...поворот детали при работе вибролотка. Такое устройство просто по конструкци)1 и позволяет использовать все эксплуатационные преимущества вибробункера с минимальными затратами на переделку.1)а ф)1 Г. 1 схсматнчсск)1 нзООражсно и 1 псывасмОс устоойство для вторичнои ориентации деталей с двумя плоскостями симметрии класса дисков; на фиг. 2 и 3 - то же, для ориентации деталей класса валиков; на фиг 4 в то же, для ориентации плоских деталей.Описываемое устройство (фиг. 1) представляет собой лоток вибробункера или прямолинейный вибролоток 1, на определенном участке которого имеется паз 2. В пазу 2 по)с)ещена планка 3, подвешенная на несколь)снх и;)оскнх пржинах 4 и совсршающая внорационыс колсбани в направлении стрелки А. Деталь 5, попадая на...

Номер патента: 132935

Опубликовано: 01.01.1960

Авторы: Боечко, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибрационному, питателю, привод, электромагнитный

...к вибряпионному пптятслю. В КОтОрОМ ПРИМЕНЕН ЭЛЕКтрОМаГНИтНЬ 1 й ГрЕрЫВасЕЛЬ, ПсрЕКЛЮЧяГЕЛЬ КО- торого включен в сетчатую цепь триода так, что при замыкании пере. ключатсля возникает ток смещения, отпирающий триод,Анодный ток триода, питаюшш 1 катушку вибратора, притяг 11 вяет якорь виоратора, что вызывает размыкание переключателя,Применение электромагнитного прерыватсля обеспечивает создапие Явтоколебательной сисемы, позволя 1 ошей автомятическ 11 11 од;1 е 111(11 вят. оптимальную частоту в зависимости о 1 загрузки оупкеоа, я также упрощает его регулировку,На чертеже изображена схема оп 11 сывяемого электромас нитного привода к вибрационному питателю, где Р, - сопротивление для огра- Нис 1 ЕНИЯ ТОКЯ В ЦЕПИ 1(ОНТЯКТОВ И ПРЕДОТВЭЕЯЩЕНИЯ...

Номер патента: 132934

Опубликовано: 01.01.1960

Авторы: Боечко, Проць, Рабинович, Яхимович

МПК: B23Q 7/06

Метки: питатель, цилиндрических

...щек, укрепленных в несущей планке, на которую поступают детали. Поворачивание щек для пропуска сцентрированных деталей в зону загрузки осуществляется заталкивателем.На фиг. 1 схематически изображен описываемый питатель с частичным разрезом:. на фиг. 2 - то же, вид сверху; на фнг. 3 - разрез по А-А на фиг. 2; на фиг. 4 - момент проталкивания детали заталкивателсм в зону загрузки.Описываемый питатель имеет кронштейн 1, несущая планка 2 которого имеет две прорези, Одна прорезь предназначена для размещения над ней двух подпружиненных поворотных щек 3, другая, перпендикулярная ей, - для размещения подводящего лотка с деталями 4. Кронштейн 1 установлен на колонке 5, внутри которой может перемещаться в вертикальной плоскости вдоль своей...

Номер патента: 132932

Опубликовано: 01.01.1960

Авторы: Боечко, Проць, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибропитателя, механизм, приемно-захватный

...сопря)кец)7 с бункера с црисдПиком Выполнено В виде треугольного Язычка и соответствующего выреза на сопрягаемом элементе, что обеспечивает сохранение ориентированного полокения детали на выходе ее цз в 770- робункераНа фиг, 1 схематически изображен описываемый приемно-захватный д)схаццз 7: вцбропцтатсля в разрезе: ц 7 (ьцг. 2 -- то жс, вцд сверху; ца фиг. 3 - сопряжение бункера с приемником.Ориентированная деталь 1 перемещается под действием вибрации : напора последующих дсталей с лотка бункера к гнезду 2 приемццка. Соцряж(цп) бу 7 ксра с прцсд)ником в 7 ц(олцсцо в в:7 дс треугольного язычка 3 с соответствующим вырезом 4 в сопряженном элементе, что устраняет возможность опрокидывания движущейся детали на выходе цз вибробункера.В это...

Номер патента: 132931

Опубликовано: 01.01.1960

Авторы: Боечко, Михайлишин, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибрационное, загрузочное

...винтовых лотков, связанных между собой торсионными валами. Лотки крепятся к якорю и ярму электромагнита, При этом один из лотков одновременно служит основанием питателя. Такое выполнение обеспечивает увеличение числа загрузочных позиций без увеличения производственной плошади.На фиг. 1 изображено устройство с частичным разрезом, вид спереди; на фиг, 2 - то жс, вид в плане.Верхний лоток состоит из чаши 1 и днища 2 и соединени тремя пружинами 4 с днищем 5 нижнего лотка, имеющегочашу б.Приводом для всей системы служит электромагнитный виоратор броневого типа, ярмо которого с катушкой 7 крепится к днищу 2 верхнего лотка. Якорь 8 магнита крепится к днищу 5 нижнего бункера гайкой 9. Вся система устанавливается на диске 10 с укрепленными на...

Номер патента: 127560

Опубликовано: 01.01.1960

Авторы: Боечко, Михайлишин, Рабинович, Яхимович

МПК: B23Q 7/08

Метки: вибрационный, накопитель

...расположенный по архимедовой спирали 2.Детали из бункера поступают непосредственно на накопитель, причем в зависимости от нарезки спирали и установки наклона пружин они попадают либо на конец опирали у периферии накопителя (и движутся к центру), либо на место, расположенное в начале спирали внутри последней (и движутся к периферии). Минимальный радиус спирали должен быть не менее 20 - 25 мм, поскольку в самом центре спирали (диска) движения деталей не происходит.Ввиду того что радиус диска-накопителя, на котором находятся движущиеся детали, все время меняется, можно предположить, что скорость движения деталей также меняется, так как последняя зависит прямо пропорционально от амплитуды колебаний, а амплитуда колебаний - от величины...

Номер патента: 127559

Опубликовано: 01.01.1960

Авторы: Боечко, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибрационных, загрузочных, производительности, устройств, электромагнитных

...вибратора изменпот путем изменения величинь магнитного зазора между якорем и катушкой эле 1;- троъ 1 агнитного вибратора, Применение данного способа возможно без всяких дополнительных устройств и трсбут лишь замену Ш-образных электромагнитов в вибраторе электромагнитами броневого тип:1, что приводит к упрощению всей конструкции внбробункера с электрома- нитным вибратором и самого процесса регулирования. Согласно предложенном, способу ОбсспечиВается Воз 510 жнОсть 1)егулировк амплитуд 1 как па неработающем бункере, так и на ходу.Предлагаемый способ поясняется чертежом.Катушку 1 электромагнитного вибратора прикрепляют к чаше бучксра, 51 К 01)ь 2 предстаВляк)щий соб 010 удли 11 ый стер 5 кень ВВ 11 нч 1 В 11:ОГ в нижнее основание 3. При...

Номер патента: 134108

Опубликовано: 01.01.1960

Авторы: Беднарчик, Боечко, Кос, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибробункер, подачи, цилиндрических

...отл ич а к) и и й с я тем,ункер выполнен в виде цилторой установлен отсекательной концентрпчно стенс чаш р для подачи приемным ло сонстр ции, ом участеи, расположен ых деталеи то, с пегьн ндричесой в виде вери озьпек,ним. Известны различные типы вибробункеров и вибропитателей, моющих чаши с винтовым или спиральным лотком, и вибробунксров с торцовым спиральным пазом, Однако такие вибробункеры и вибропитатеч сложны по конструкции.Предлагаемый вибробункер, с целью упрощения конструкции, выполнен в виде цилиндрической чаши и нс имеет спиральных пли винтовых лотков. Он предназначается для ориентации и отбора сравнительно простых по форме цилиндрических и тому подооных деталейНа фиг, 1 схематически изображен вибробункср: на фиг. 2 --...

Номер патента: 134107

Опубликовано: 01.01.1960

Авторы: Боечко, Гребень, Михайлишин, Рабинович, Яхимович

МПК: B23Q 7/00

Метки: вибрационный, питатель, прямолинейный

...вибратором, установленные на пластинчатых пружинах. Однако их недостаток заключается в наличии паразитных колебаний,В предлагаемом питателе указанный недостаток устраняется благодаря расположению вибратора на равнодействующей возбуждакших усилий, проходящей через центр тяжести вибрирующсй системы,На чертеже изображена схема предлагаемого вибрационного питатсля,Лоток 1 внбропитателя установлен на плоских пружинах 2, укрепленных на основании 3, С целью изоляции всей внбросистемы от основания станков применяются спиральные пружины 4. Якорь б электромагнитного вибратора прикреплен непосредственно к транспортнрующсму лотку 1, а ярмо б - к основанию 3.Для устранения паразитных колебаний, возникающих в вибрирующей системе,...

Номер патента: 118455

Опубликовано: 01.01.1958

Авторы: Боечко, Рабинович, Яхимович

МПК: B23Q 7/08

Метки: бункерным, вибрационным, загрузочным, лоток, ориентирующий, устройствам

...2, предназначен для ориентации фиксаторов часового механизма Победа. В этом лотке применены многоступенчатые У-образные лотки, образующие два ручья. Заброшенные на лоток детали могут передвигаться по обоим ручьям, причем движение может происходить как по основным плоскостям а, так и по вспомогательным плоскостям б.Детали первой и второй групп, передвигающиеся по вспомогательной плоскости, проходят (слева направо) под опрокидывателем 1 и проваливаются в щель-приемник 2 за ним.Детали третьей группы переворачиваются на основную плоскость а Детали всех групп, которые идут по основной плоскости а, свободно проходят до опрокидывателя 8.На опрокидывателе 3 все детали (в том числе и детали третьей группы, повернутые опрокидывателем 1 на...
