Азаматов

Номер патента: 943156

Опубликовано: 15.07.1982

Авторы: Азаматов, Малашенко, Приходько

МПК: B65G 59/08

Метки: мешков, пакета, расформирования

...в донной части подьемно-опускного контейнера, состояэвщего из гидропривода 1, связанногочерез ось 12, двуплечий рычаг 13,тяги 14 кулачки 15 со створками 16.К раме 2 крепится шарнирно с возможностью регулировки угла наклонаориентатор мешков.Подъемно-опускной механизм состоит из двух поворотных рычагов 17с роликами 18, которые взаимодействуют по направляющим с основанием подьемно-опускного контейнера и гидропри-вода подачи, обеспечивающего черезповооотные рычаги 17 наклон подъемно-опускного контейнера вокруг нижних роликов, вставленных в наклонную раму 2, и его линейное перемещение по направляющим наклонной рамы2 после того, как поворот подъемноопускного контейнера вокруг нижнихроликов будет закончен и его верхниеролики...

Номер патента: 922400

Опубликовано: 23.04.1982

Авторы: Азаматов, Гумеров, Мальцев, Нигматулин, Шагапов

МПК: F16K 17/16

Метки: предохранительное, трубопроводов

...жидкос- бред мем раной 3 закреплен нагревати, и полному нарушению работоспособтель, выполненный в виде змеевика ности устройства при низких темпе аи) турах.Р - Ю которыи образует двухфазную буфернуюзону 5. Для создания перетока жидЦель изобретения - повышение на- кости в патрубке 1 служит отвод 6 с дежности устройства. вентилем 7.Цель достигается тем, что в патрубке соо аПредохранительное устройство рабоРу ке, сообщающем защищаемый трубо тает следующим образом. провод ао сбросом, установлен нагре- Перекачи а ,ватель рабочей сре ы а егоерекачиваемая жидкость, движущаяполость ся по трубопроводу 2, заполняет патсоединена с защищаемым трубопроводом рубок и отвод 6. За счет перепада давления бления в патру ке 1 и отводе 6 черезНаличие...

Номер патента: 901709

Опубликовано: 30.01.1982

Авторы: Азаматов, Ахатов, Галюк, Исхаков, Каримов

МПК: F17D 3/08

Метки: нефтепродуктов, перекачке, последовательной, разделения

...при их последовательной перекачке.Известны разделители различных типов и форм: цилиндрические манжетные, цилиндрические цельные, сферические, тороидальные и комбинированные 1 .Каждому типу известных устройств присуци те или иные недостатки,Наиболее близким к предлагаемому является устройство, состояцее из нескольких цашеобраэных манжет, закрепленных неподвижно на полом жестком валу посредством установленных по обе стороны от манжет шайб и стяжных Ьолтов 1 2 . ия - снижение иэнохождении препятстповерхности трубоФормула изобретения 3 90170При взаимодействии манжет 1 с препятствием на внутренней поверхности трубопровода 6 манжеты 1 эа счет сжатия упругих эластичных прокладок 5 и наличия зазора относительно вала имеют возможность...

Номер патента: 897296

Опубликовано: 15.01.1982

Авторы: Азаматов, Смышляев, Чугуев, Шевляков

МПК: B03C 1/00

Метки: магнитные, минералы, многостадиального, разделения, руд, содержащих

...материала, разделение его на два потока, магнитную сепарацию одной части потока, перечистную магнитную сепарацию и иэмельчение магнитного концентрата перечистной магнитной сепара и Р 1Недостатком известных способов является низкая эффективность процесса разделения.Бель изобретения - повышение эффек 20 тивности процесса разделения.за счет перераспределения технологических потоследующим обраделят на два пм аправпяют сначатем на магнитрат магнитнойа перечистную МВГ ентрат перечистобъединяют со сходного материеИИПИ Заказ 11789/ 93 Подписно ППП Патент", г. Ужгород, ул. Проектная, 4 3 8972 Ж и направляют на измельчение, продукт которого подвергают дешламации с получением готового концентрата и хвостов.Предложенный способ по сравнению с...

Номер патента: 887305

Опубликовано: 07.12.1981

Авторы: Азаматов, Барун, Григорьян, Мутовкин

МПК: B60T 8/26

Метки: средства, тормозная, транспортного

...дифференциального поршня 18 выполнено седло 20 впускного клапана 21, а в центре корпуса пропорционального клапана в сед 22 выпускного клапана 23.3Поршень 18 имеет дифференциальную 24 и верхнюю рабочую 25 поверхности, а поршень 19 - нижнюю рабочую 26 и верхнюю рабочую 27 поверхности.Тормозная система работает следующим образом,При торможении сжатый воздух из баллона 1 через трубопровод 3, главный клапан 5 управления тормозами, магистраль 6 поступает к регулятору 8 тормозных сил, и далее через магистраль 13 - к тормозным камерам 11 передних тормозов, а через магистраль 14 - к входу 12 пропорционального клапана, воздействуя на дифференциальную 24 поверхность дифференциального поршня 18 и на нижнюю рабочую 26 поверхность...

Номер патента: 883686

Опубликовано: 23.11.1981

Авторы: Азаматов, Гумеров, Нигматулин, Шагапов

МПК: G01M 9/00

Метки: гидродинамическая, труба, ударная

...более высокую температуру, Приподаче пара по объему жидкости порядкаФ и менее описанная картина вынужденной конвекции жидкости не нарушается: Звнижней конвективной ячейке образутся равномерное распределение истинного объемного паросодержания, но пузырьки, попадая в верхнюю конвективную ячейку, охлаждаются и конденсируются, При этом граница контакта ячеекпостепенно разогревается, и жидкостьв этой области вскипает, образуябольшое количество всплывающих пузырей. Количество пузырей со временемпостепенно уменьшается и пузыри совсем исчезают в верхней конвективнойячейке. Далее цикл повторяется.Цель изобретения - повышение эффектйвности исследований за счет создания равномерного распределения истинного объемного паросодержания...

Номер патента: 774865

Опубликовано: 30.10.1980

Авторы: Азаматов, Дерюгин, Маматджанов, Талалаев, Ташпулатов

МПК: B23K 20/00

Метки: диффузионной, сварки

...равномерного распределения сварочного давления по всей площади снариваемых поверхностей в процессе сварки. Иоложснне столика регулируют с помощью осн 7, конец которой жестко соединен вн.3 4 Фрг фаКУУигОй КОМРгэ 4 С руКОЯТКОй ( НООказана) . Ца КаРКаоо 6 СМОНТИэгэВОНФнкс 41 тор 12 О 1 ределяю 44 Нй положениестолика 0 и процессе сварки. В центр Основания 1 имеется Отверстие,14 1 УТРН КОТОРОГО В 44 КУУМНО, ПЕЭЕ 4411 Г 44- ге тг гр гглгюч%й ПурСОН 13 СО СТОЛИКОМ14. 4 а СТОЛКС 14 гСтан 4 э 1 ЛОН Нагго 1 и 1 т пр, ",5 с зажэлом для лругсэй гэарнваггрэ дгрт 414 и,41 руГОЙ конец ррбочеГО ПУН 14 сина СОЕДИНОН СО ТОКОЛ ПОР 44- и гилКэпнпнндра 1 г,Другой конец 1 то,ка г;ог.1 Н 41 ен через редуктор 17 с элок"тргэд 4 э 1 ггатслел 1 И,Манометр 19...

Номер патента: 763009

Опубликовано: 15.09.1980

Авторы: Азаматов, Ахатов, Исхаков, Каримов

МПК: B08B 9/00

Метки: конечном, механических, приема, пункте, разделителей, трубопровода

...приема их в промывочную камеру бустановлены патрубки 19-19 ц и патрубок 20 с обратным клапаном 21. Управление всей работой устройства 45осуществляется с пульта 22.Для обеспечения перевода разделителей в промывочную камеру иэ камер приема последние снабжены патрубками 23-23" с кранами 24-24"для подвода перекачиваемой по магистральному трубопроводу жидкости.Устройство работает следующимобразом.При поступлении на конечный приемный пункт жидкости беэ разделителейоткрыты задвижки 17 и 17 в зависимости от того, куда нужно перекачиватьжидкость, а все остальные задвижкиустройства закрыты. Жидкость иэ ма-.гистрального трубопровода 1 через 60задвижки 17 и 17 попадает в приемный коллектор 16 или 16 . По сигналу от сигнализатора 18 о подходе...

Номер патента: 732153

Опубликовано: 05.05.1980

Авторы: Азаматов, Барун, Цукерман, Шехонин

МПК: B60K 11/04

Метки: радиатора, средства, транспортного, шторка

...рамке 5. На наружной поверхности барабана закреплено полотнище 6 шторки радиатора, поверх которого укреплены эластичные оболочки 7, выполненные из воздухонепроницаемого материала, например, резины. Оболочки 7 заключены в гибкие чехлы 8, выполненные, например из полотна. Противоположные от барабана 1 концы оболочек 7 соединены с трубкой 9 для подачи воздуха.Работает шторка радиатора следу 1 ой 1 им образом.При подаче плохо проводящей теплофизической среды под внешним давлением в трубку 9 (например, воздуха из пневмосистемы автомобиля через разобщительный кран) оболочки 7 в чехле 8 расправляются, подпирая барабан 1 с роликами 4, вслед- ь ствие чего барабан перемещается по направляющей рамке 5. При этом барабан закручивает пружину 3, а...

Номер патента: 716601

Опубликовано: 25.02.1980

Авторы: Азаматов, Смышляев, Шевляков

МПК: B03C 1/00

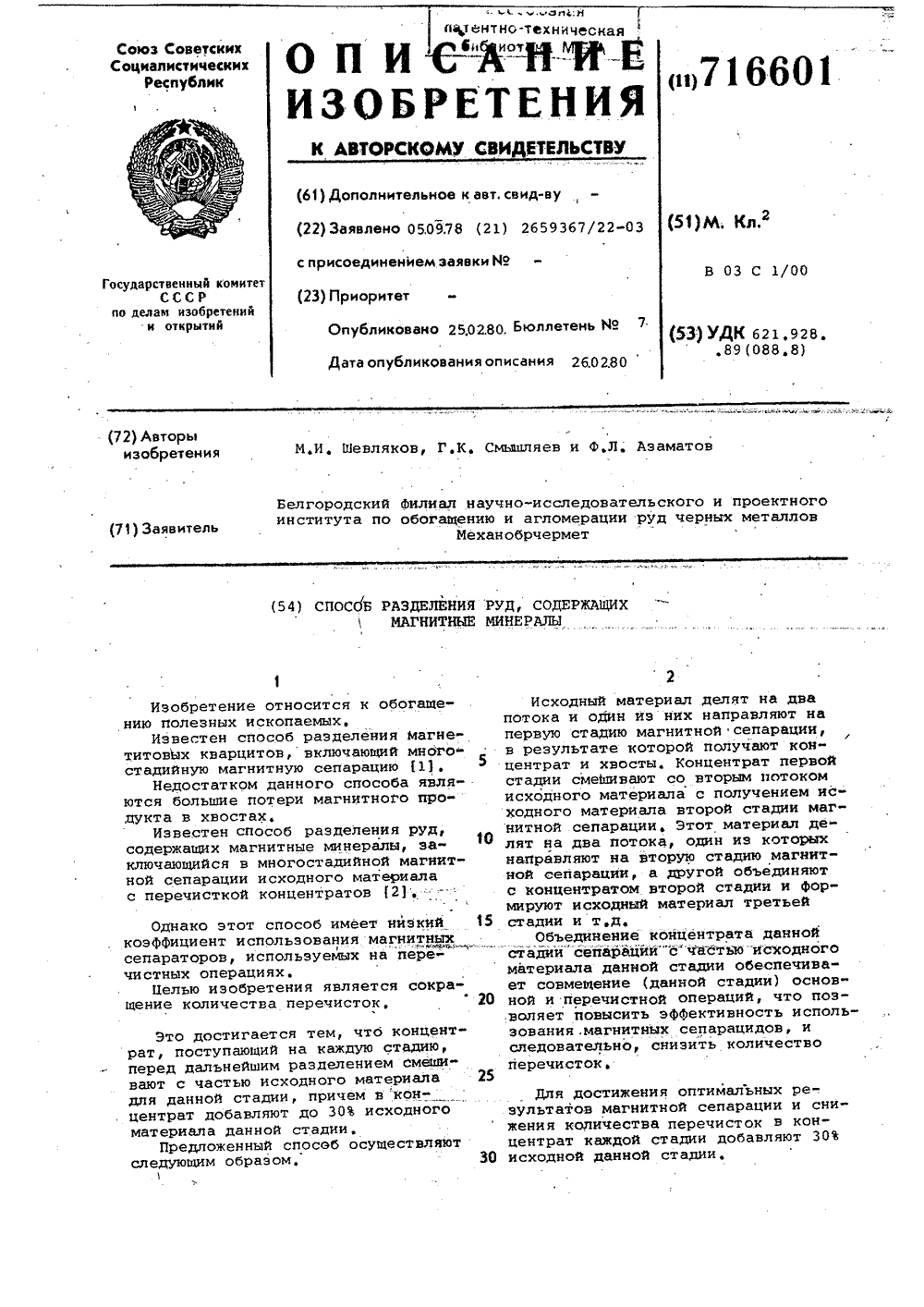

Метки: магнитные, минералы, разделения, руд, содержащих

...стадии,Предложенный способ осуществляютследующим образом, 30 Исходный материал делят на двапотока и один из них направляют напервую стадию магнитной сепарации,в результате которой получают концентрат и хвосты, Концентрат первойстадии смеШивают со вторым потокомисходного материала с получением исходного материала второй стадии магнитной сепарации, Этот материал делят на два потока, один из которыхнаправляют на вторую стадию магнитной сепарации, а другой объединяютс концентратом второй стадии и формируют исходный материал третьейстадии и т,д,Объединение концентрата даннойстадии сепарацйй"с"частюисходногоматериала данной стадии обеспечивает совмещение (данной стадии) основной и перечистной операций, что поз,воляет повысить...

Номер патента: 707988

Опубликовано: 05.01.1980

Авторы: Азаматов, Барун, Ламасов, Меломедов, Неня, Овсянников, Попова, Тананин, Хавина

МПК: C22C 38/24

Метки: сталь

...0,15 01 0,65 Ост. Известная4 0,08 0,43 0,31 1,5 0,11 0,25 006 0,0230,52 Ост. 1,6 Таблица 2 Предлагаемая1 3,6 28 42 81 77 77 6,9 90 95 3,5 26 39 23 41 6,1 7,4 7,85 3,1 6,9 110 Известная1 26 43 64 3,9 3,0 6,0 Испытывают на растяжение образдй диаметром 10 мм 10-кратной длины, ре В ходе испытаний определяют предел текучести б., временное сопротивление разрушению бр, подсчитывают удлинение д . Кроме того, определяют ударную вязкость стали пи температурах: 5 . 20 0; - 30; -60 С, Детали из предлагаемой стали и известной испытывают на статическую прочность, Испытательное оборудование: разрывная машина РМ, маятниковый копер МК-ЗО, . 30 пресс ЦДМПУ, Всего испытано по/ пять образцов каждого состава. Режим термической обработки следующий:...

Номер патента: 700204

Опубликовано: 30.11.1979

Авторы: Азаматов, Калинин, Смышляев, Шевляков

МПК: B03C 1/02

Метки: магнитная, сепаратора

...Сос) ан).ТЕт 1 Ь К, - ,.,:, г)у-ИаГед)1 ктор Д 11)савона )"ехред .1,Петко .)Ос)эе)стор :, . с) к -О.с=Эак.)з 7285/7 )111 рс)С 1) Д 1с)п) ) " ГНОЕе)слПе) Гс)с,;сэарстненного ксмитета СССРде а) 1,дг)бретенкй и С)тк)рьтий) г)г)1 ос 1)а гс- .35 Ра 01 сая набд ) 511 с)Е).: и "1 Г:)атект , 1) ) Ужг г)род) уЛ: ПРОЕКТ-. ая, 4 При таком расположении магнитов 1 в рабочей зоне магнитной сепарации Образуется однокапранпенное маге 1 и)ткое поле с повышенной неоднородностью, Силовыелинии Одноименных магнитнь)х полюсов отталкиваются друг От друга и уходят почти строго перпендикулярно к поверхности транспортирующего оргака магнитного сепаратора. 1 е)ежполюсных зазорах 3 такой системь 1 возникают зоны с нулевой напряжен" 1 О ,НОСтЬЮ - ИНВЕРСИОННЫЕ...

Номер патента: 655878

Опубликовано: 05.04.1979

Авторы: Азаматов, Ахатов, Исхаков, Каримов

МПК: F17D 3/08

Метки: нефтей, нефтепродуктов, перекачке, последовательной, разделения, трубопроводу

...клинэвидными на глубину, меньшую, чем толщина боковой стенки манжеты, таким образом, чтобы при движении устройства по труб опроводу плоскость смыкания краев вырезэв составила с продольным сечением манжеты угол 1-3 .оКроме того, поставленная цель достигается тем, что размеры вырезов на манжетах выбраны в соответствии с условиями эксплуатации и вырезы выполнены по всей длине контактирующей поверхности. 30Наличие наклонно расположенных вырезов, выполненных на глубину, меньшую,чем толщина боковой стенки манжеты,позволит исключить образовацие щелейи обеспечить целостность контактирую 35щей поверхности даже при значительных локальных нагрузках, а за счет вращения разделителя - исключить неравномерный износ контактирующей поверхности.На фиг. 1...

Номер патента: 631212

Опубликовано: 05.11.1978

Авторы: Азаматов, Воликов, Гришечкин, Зиновьев, Калинин, Конюкова, Пшестанчик, Смышляев, Суллер, Шевляков

МПК: B03C 1/14

Метки: барабанный, магнитный, сепаратор

...7 до приемника промпроцуктовой фракции 4 выполнен криволинейным и образует с поверхностью барабана 1 канал 10, соединенный с отсасывающим устройством 8. Длина аэродинамического канала 1 О может регулироваться лопастью 11 выполнение лопасти 11 подвижной на чертеже не показано), Конструкция сепаратора предусматривает также возможность регулирования зазора между барабаном 1 и кожухом 6.Сепаратор работает следующим обрезом.Вентилятором 12 в канале 10 создается воздушный поток за счет подсоса воздуха через загрузочное устройство 7, Исходный материал подается в сепаратор через загрузочное устройство 7, подхватывается воздушным потоком и в виде аэросмеси движется в канале 10 над поверхностью барабана, Под действием воздушного потока и...

Номер патента: 578108

Опубликовано: 30.10.1977

Авторы: Азаматов, Воликов, Гришечкин, Зиновьев, Калинин, Конюкова, Пшестанчик, Смышляев, Суллер, Шевляков

МПК: B03C 1/10

Метки: магнитный, сепаратор

...по проблемам Курскойим. Л. Д, Шевякова приемник 4 для концентрата, загрузочное устройство 5, кожух б, систему пылеотсоса 7, приемник 8 эжектора, трубу 9 для подвода сжатого воздуха, разгонно-днспергирующую 5 трубу 10, кран 11.Работа сепаратора осуществляется следующим образом.Исходный материал из загрузочного устройства 5 поступает в приемник 8 эжектора.10 Сжатых воздух, поступающий по трубе 9, создает разрежение в приемнике 8 эжектора и способствует транспортировке материала через разгонно-диспергирующую трубу 10 в виде аэросмеси в зону сепарации. Расход воз духа для диспергации и изменения скоростиразгона частиц регулируется краном 11.Магнитные частицы притягиваются к поверхности барабана и выносятся в приемник 4, немагнитные...

Номер патента: 577548

Опубликовано: 25.10.1977

Авторы: Азаматов, Богданов, Корень, Ровкач, Точилин, Шебеко

МПК: G06K 15/18

Метки: индикации, памятью, элемент

...сердечник, прошитый координатными шинами, и индуктивно связанную с ним магнитную стрелку, скрепленную со светонепро.ницаемой шторкой, сердечник выполнен в видеспирали, внутри которой расположены координатные шины.На чертеже изображен предлагаемый элемент индикации с памятью.Элемент индикации с памятью содержитсердечник 1, выполненный в виде спирали и прошитый координатными шинами 2 и 3. Маг.нитная стрелка 4 индуктивно связана с сердец ником 1 и свободно вращается на оси 5, Стрелка 4 скреплена со светонепроницаемой штор кой 6.При пропускании короткого импульса токапо шинам 2 и 3 сердечник, изготовленный из магнитного материала с прямоугольной петлей гистерезиса и коэрцитивной силой в несколько десятков эрстед, намагничивается так, что на...

Номер патента: 565286

Опубликовано: 15.07.1977
