Номер патента: 767935

Опубликовано: 30.09.1980

Авторы: Андрущенко, Волков, Мересков

МПК: H02P 13/16

Метки: источником, питания

...напряжение с генератора 1 поступает в ШИМ-компаратор 2, на второй вход которого подается управляющее напрчжение 131, и на вход компаратора 3 временй паузы, на второй вход которого подаете регулирующее найря. жение 1.3 у, (фиг. 2 а). При совпадении в ШИМ-компараторе 2 Бт, с нарастающим пилообразным напряжением (прямой ход пилы) на выходе ШИМ-компаратора 2 появляется сигнал уровня единицы (фиг, 2 г), который совместно с сигналом прямого триггерного выхода генера тора 1 (фиг. 2 б), устанавливает коммутационный. триггер 5 в пулевое состояние, т, е. на выходе О - . уровень нули,4на Ц - уровень единицы, под воздействиемкоторых триггер 6 памяти установится вединичное состояние (фиг. 2 д), т. е,на выходе Я появляется сигнал уровняединицы, а...

Номер патента: 763950

Опубликовано: 15.09.1980

Авторы: Андрущенко, Дубовых, Золотарев, Королев

МПК: G10L 19/02

Метки: вывода, голосом, информации, кодирования, речевого, сигнала, системах

...их нблок буферных регистров 11 и сумматор 12. Сумматор производит сум"мирование коэффициентов одинаковойчастоты, суммарные коэффициенты запоминаются в ячейках пдмяти 13 до.следующего такта и используются дляоценки спектральных свойств сигналана интервале разложения, в последующих тактах в ячейках памяти хра"нятся суммарные коэффициенты, соответствующие тем, которые были записаны в запоминающее устройство 5 60последними.По сигналу блока управления черезкоммутатор 14 и регистр числа 15 запоминающего устройства производитсязапись в запоминающее устройство 4 5 информации, хранящейся в регистрепризнаков (маска), а затем по порядку те коэффициенты, которые отличны от нуля. При воспроизведениираспределения коэффициентов производится по...

Номер патента: 758546

Опубликовано: 23.08.1980

Авторы: Андрущенко, Мересков, Сахон, Шевченко, Юренко

МПК: H04L 7/00

Метки: генерирования, импульсов, тактовых

...линию 9 задержки. Кроме того, импульс с выхода второго элемента И 5 поступает на единичный вход дополнительного триггера 12, переключая последний и блокируя первый элемент И 2 по третьему входу, Указанная блокировка сохраняется до появления следующего импульса на дополнительном выходе счетчика 1, который снова переключит дополнительный триггер 12 в нулевое состояние.Таким образом, после появления второго входного импульса в счетчике 1 устанавливается код, соответствующий отрицательному значению отклонения периода входного сигнала, а в сумматоре 3 данное отклонение запоминается. Если при этом третий входной импульс поступит на вход устройства ранее, чем через (п) -К импульсов задающего генератора 10 (п - полная емкость счетчика 1, К -...

Номер патента: 750738

Опубликовано: 23.07.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: H03K 21/34

Метки: выходами, потенциальными, работы, счетчика

...3 и И 4, 5 присутствуют нулевые"сигналы. Следовательно, на выходах инверторов 8 и 9 будут присутствовать единичные сигналы, поступающие на входы элемента И 7. В результате очередной счетный импульс поступит на третий вход элемента И 7 и пройдет через элемент ИЛИ 12 на выход устройства, фиксируя неисправную работу контролируемого счетчика 1.Технико-экономический эффект применения предлагаемого устройства заключается в улучшении качества контроля двоичных счетчиков, особенно в процессе их эксплуатации в составе системы импульсной и вычислительной техники, так как несвоевременно обнаруженный в счетчике дефект может привести к нежелательным последствиям для всей системы. Формула изобретения Устройство для контроля работы счетчика с...

Номер патента: 750468

Опубликовано: 23.07.1980

Авторы: Андрущенко, Бекеша, Глушков, Городниченко, Фролов

МПК: G06F 1/04

Метки: импульсов, синхронизации

...9. Входы элемента И б соединены с нулевым выходом входноготриггера 8 и с шиной синхронизации 4.Входы элемента И 7 подключены к ед:1 ничному выходу входного триггера, выходу элемента НЕ 3 и к шине синхронизации 4,которая подключена также ковходу элемента НЕ 11. Единичный выход основного триггера 9 подключен квыходной шине 10 устройства,Устройство работает следующимобразом, 40Исходное состояние триггеров 8 и9 нулевое. Входной сигнал от независимого внешнего источника поступаетпо шине 1 на вход Формирователя 2.Сигнал с выхода формирователя 2 поступает на единичный вход входного триггера 8 и устанавливает его в единичное состояние, в результате чего напервом входе элемента И 7 появляетсявысокий уровень потенциала (разрешающий сигнал),...

Номер патента: 748498

Опубликовано: 15.07.1980

Авторы: Андрущенко, Дубовых, Золотарев, Королев

МПК: G10L 19/02

Метки: вывода, голосом, информации, кодирования, речевого, сигнала, системах

...устройства. 20Устройство содержит блок квантования1, вентиль 2, кодер 3, второй элемент задержки 4, первый коммутатор 5, первый элементзадержки 6, второй коммутатор 7, первыйсумматор 8, пороговую схему 9, второй 25сумматор 10, третий элемент задеркки11, четвертый элемент задержки 12,блок управления 13,Запоминающее устройство, подключенное к выходу кодера (не показано), записывает не каждое значение приращения речевого сигнала О ( 1 ), полученное методом ДИКМ, а только те, которые необходимы для восстановления речевогосигнала с ошибкой, не превышающей заданную величину г. В случае, если для восстановления речевого сигнала на 1 - Мшаге может быть использовано приращение речевого сигнала, полученное на. -1) м шаге, то значение...

Номер патента: 748413

Опубликовано: 15.07.1980

Авторы: Андрущенко, Барбаш, Тимонькин, Ткаченко, Фомин, Харченко

МПК: G06F 9/12

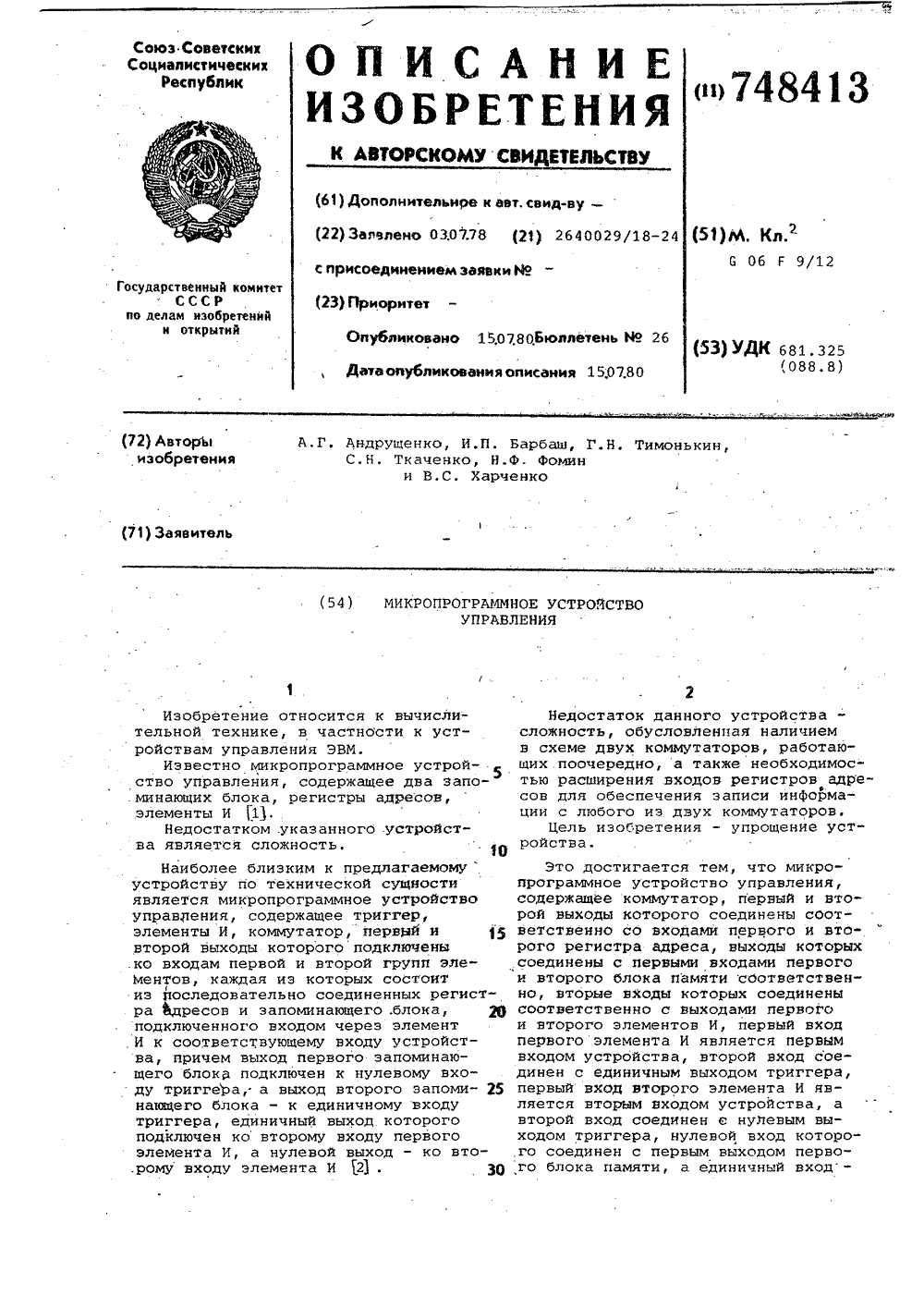

Метки: микропрограммное

...информации (адреса микрокоманды) 45с выходов блоков памяти 5 и б натретий вход коммутатора 13.Элементы НЕ 7 и 8 и элементыИЛИ 11 и 12 образуют цепи. Управления работой коммутатора 13 по первому и второму входам. При наличииуправляющего сигнала на первом (втором)входе коммутатора 13 адрес следующей микрокоманды с выхода 18 (19)блока 1 памяти 5 (6) записывается черезэлемейты ИЛИ 9 и коммутатор 13 в55регистр 1 (2).Устройство работает следующим образом,В исходном состоянии триггер 10Находится в единичном (нулевом) 60состоянии, а адрес считываемой микрокоманды находится в регистре 1 (2)Так как элемент И 3 (4)открыт, тотактовый импульс, поступающий со":входа устройства 14 (15) через эле мент И 3 (4) разрешает считывание микрокоманды с блока...

Номер патента: 748301

Опубликовано: 15.07.1980

Авторы: Андрущенко, Глушков, Комиссаров, Табатчиков, Федоренко

МПК: G01R 31/11

Метки: колебательных, линий, непрерывного, связи, целостности

...линии приемно- го пункта на порядок больше времени прохождения импульсов тока по контролируемым линиям, что позволяет пренебречь временем задержки импульсов тока на контролируемых линиях, поэтому данный способ позволяет исключить необходимость регулировки времени задержки искусственной линии передающего пункта и искусственной 2 О линии приемного пункта при различных длинах контролируемых линий. Выражение (1) для этого случая преобразуется в видфл.ь,пер фл.5.пр (2) . 25 Устройство реализУющее способ, работает следующим образом.В период, когда по контролируемым линиям 8, 9 не передается информация, генератором 2 формируются импульсы тока, которые одновременнопоступают в искусственную линию 3 передающего пункта 1 и контролируемуюлинию 8,...

Номер патента: 746677

Опубликовано: 05.07.1980

Авторы: Андрущенко, Гаврилов, Глушков, Ключко, Попов

МПК: G08C 25/00

Метки: данных, ошибок, передачи, предотвращения, системах

...выдачи сообщения в выходной блокиэ регистра записи. Блок 6 управления выбирается иэ соображений применяемой обратной связи и ускореннойперезаписи информации в промежуткевремени между двумя поступающимисообщенинйи,В исхбдйом соотоянии в регистре2 записи записаны нули, Принятая кодовая комбинация через элемент ИЛИ 1записйвабтся поразрядно в регистр 2,сдвигая нули в анализатор 3 совпадения кодовых комбинаций, и одновременно поступает через другой вход не-."посредственно в анализатор 3 совпадения. Логика рабоТы анализатора 3совпадения кодовых комбинаций такова,"что вслучае несовпадения символовкодовых комбинаций хотя бы в одномиз разрядов, происходит Формированиесигнала "разрешение", -поступающегона управляющие входы элемента 5...

Номер патента: 744478

Опубликовано: 30.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: G05B 23/02

Метки: неисправностей, поиска

...нескольких контролируемыхблоков, например блоков с порядковыминомерами г, г-4, г+7, сигналы с соответствующих им датчиков 1 поступают на входы селекторов 2, которые производят селекцию входного сигнала по амплитуде и длительности, что дает возможность исключитьвоздействие на вход устройства помех с параметрами, отличными от гарантированныхпараметров полезного входного сигнала.Сигналы с выходов г, г+4, и г+7 селекторов 2 поступают на информационные входысоответствующих триггеров 4, устанавливаяих в единичное состояние. Дальнейшую работу устройства рассмотрим на примере определения адреса г-го неисправного блока.Единичный сигнал с выхода триггера 4,зафиксировавшего отказ г-го контролируемого блока, поступает на вход соответствующего...

Номер патента: 744339

Опубликовано: 30.06.1980

Авторы: Андрущенко, Мощицкий, Тамбулатов, Фомин, Чечин

МПК: G01R 17/10

Метки: двухпроводной, изоляции, линии, постоянного, сопротивления

...1 поочередного подклочения коммутатооом 2 к шинам минус и лл 1 ос соогветстве 1 гио. При измерении сопротивлсния изоляция Р 1 блок 3 компенсирующего напряжения, величина которого равна или пропорцио:.1 альна напряжению источника питания линии, по,команде блока управления 5 подкл 1 очаегся,поарсдством коммутатора 2 шиной м 1 гнус на один из выводов цифроуправ ляемогю резистора 1, а шиной плюс совместно с входом схемы сравнения 4 к шине миггус контролируемой ливонии. Второй вход .хемы сравнания 4 и вывод цифроуправляемого,резистюра 1 подсоединены к корпусу системы, При этом сопротивление изоляции Л 1 включается коммутатором 2 в однс 1 из плеч измерительного моста, а сопротивле:гие изоляции 1 с 2 второй шины оказывается включенным в...

Номер патента: 741268

Опубликовано: 15.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: G06F 11/10

Метки: счетчиков

...полного заполнения контролируемыхсчетчиков 7, где . - для двоичногосчетчика определяется из соотношения3. = 21 - 1,где и - разрядность счетчика; длядвоично-десятичного счетчика553. = 10 п,где щ - число тетрад в счетчике.После того, как все контролируе"мые счетчики 7 заполнятся, фединичным уровнем с выхода распределителя 4 опрашиваются дешифраторы 9, Приэтом, если в каком-либо из контролируемых счетчиков 7 произошел сбой,на выходе соответствующего дешифратора 9 формируется единичный уро 65 вень, который через дополнительныйэлемент ИЛИ б включает элемент 10индикации и через элемент 11 закрывает элемент И 2, при этом на выходе распределителя 4 фиксируется уровеньопроса дешифратора 9, Если счетчики 7 исправны, выполняется следующий...

Номер патента: 739617

Опубликовано: 05.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Городниченко, Фролов

МПК: G08C 19/28

Метки: информации, приема

...генератором 3 при поступлении информации на соответствующие . входы устройства, триггер 7 переключается в состояние О, При этом на пря мом выходе триггера 7 появляется низкий уровень потенциала, который закрывает по второму входу элемент И 4 и тем самым запрещает прохождение через него управляющего сигнала для записи информации в регистр. Если теперь, до выборки информации иэ регистра, в каналак информации возникнут помехи, то это не привоаит к искажению информации, хранящейся в регистре.После выборки информации из регистра на шину устройства поступает сигнал "Конец съема", по которому триггер 8устанавливается в состояние "О, вследствие чего производится снятие блокировки на прохождение сигнала "Разрешение съема через элемент И 9....

Номер патента: 739586

Опубликовано: 05.06.1980

Авторы: Андрущенко, Белоус, Дубовых, Королев, Мощицкий

МПК: G06K 15/20

Метки: информации, отображения, экране, элт

...импульсов, а выход - к блоку модуляции, два формирователя напряжения,входы которых соединены с выходом расйределителя импульсов и счетчиКом, выходкоторого подключен к входу дешифратора,выход которого соединен с первыми входами блоков элементов И, вторые входыкоторых подклочейы к выходам первогои второго формирователей напряжения, авыходы - ко входам первого и второгосумматоров соответственно, усилители,соединенные с "двумя отклоняющими системами ЭЛТ, о т л и ч а ю щ е е с ятем, что, с целью упрощения устройства,в него введены триггер и два коммутационных элемента, первые входы которыхподключены к выходу триггера, вторыевходы - к выходам первого и второгосумматоров соответственно, а выходык соответствуюшим входам...

Номер патента: 739537

Опубликовано: 05.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Сахно, Фролов

МПК: G06F 11/00

Метки: выбора, мажоритарного, сигналов

...комйараторов 5-7 присутствуют идентич"ные уровни сигналов, то попрйходестробируюших импульсов они не сраба тйвают, что свидетельствует об ис правности каналов 1-3. Если на соответствующих входах одного из указанных вйше блоков 5-7 присутствуютнеидентичные уровни сигналов, топо приходе на его опросный вход стро,бирующего импульса он срабатывает,что свидетельствует о неисправности одного из каналов 1-3, Следуетотметить, что каждый из компара- .торой включает в себя элемент Фиксации;состояния канала. При отсутствии информации и возникновении на информационных входах 16-18 помех блок выделения строба 15 не эпускается, так как на его входах в это время отсутствуют тактовые импульсы,и поэтому ложное отключение каналов 1-3 непроизводится....

Номер патента: 737880

Опубликовано: 30.05.1980

Авторы: Андрущенко, Горлач, Дубовых, Мощицкий, Остроумов, Фомин

МПК: G01R 29/06

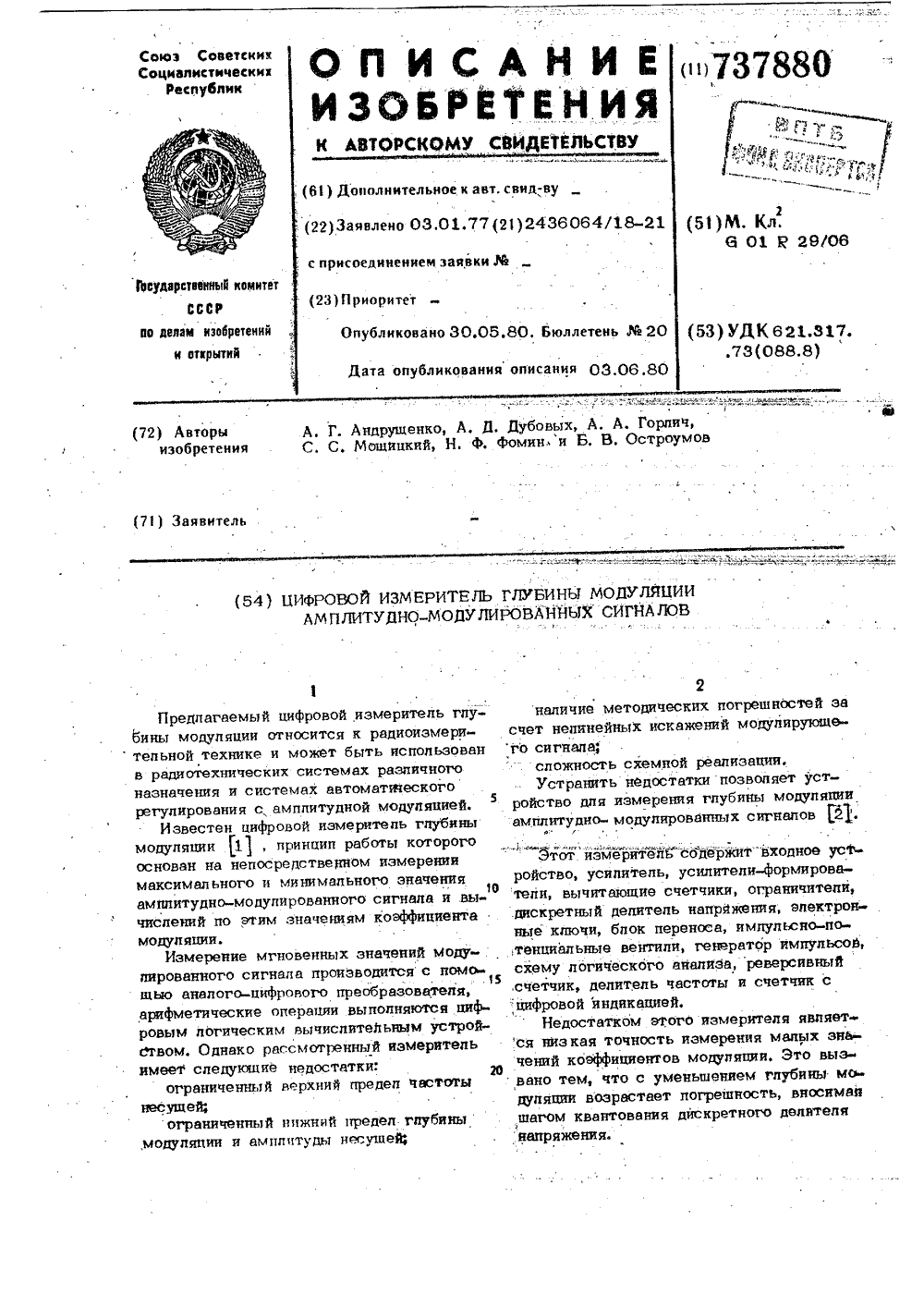

Метки: амплитудно, глубины, измеритель, модулированных, модуляции, сигналов, цифровой

...деления поступает всчетчик цифровой индикации (счетчик 21 40и высвечивается на индикаторном табло.Устройство работает следующим образом (фиг. 1).Амплитудно-модулированный -сигналОй) (фиг. 2,а) через входное устройство 1 поступает на входы усилителя-ограничителя 2, коэффициент усиления кото "рого "устаЖвливаетея минимально возможной величины, и усилителя-формирователя4. На другой вход усилителя-ограничителя 502 подается нулевое значение уровня отграничения с блока 23. На-"выжди усилитепй.ограничителя.2 выделяется положительная полуволна амплитудно-модулированного сигнала, усиленная до нормированного значения О,ч,дс (фиг; 2,6), иподается на вход ограничителя-формирователя 3, На другой вход ограничителя-фор 8мирователя 3 с...

Номер патента: 736138

Опубликовано: 25.05.1980

Авторы: Андрущенко, Бекеша, Глушков, Дубовых, Королев, Мощицкий

МПК: G06K 15/18

Метки: индикации

...напряжения.Код, записанный в регистр 1 информации, поступает на одни входы блока сравнения 5 и дешифратор 2. При этом на. соответствующих выходах дешифратора появляются высокие уровни напряжения, поступающие на одни входы соответствующих эле.ментов И 3,С поступлением информации в регистрразрешается поступление импульсов с генератора 6 на вход счетчика 7. Первый импульспереводит счетчик 7 в состояние, когда напервом выходе его устанавливается высокий уровень напряжения. Это обеспечиваетсрабатывание логического блока 9, на выходе которого возникает высокий уровень напряжения, воздействующий на установочный вход в единицу триггера 12. Триггерпереходит в единичное состояние. Этот импульс поступает на другие входы элементовИ 3 группы....

Номер патента: 734893

Опубликовано: 15.05.1980

Авторы: Андрущенко, Глушков, Комиссаров, Табатчиков, Федоренко

МПК: H04L 25/40

Метки: данных, обратной, передачи, приема, решающей, связью

...вида модуляции. С выхода одного из демодуляторов принимаемая кодовая комбинация через элемент 21 ИЛИ поступает на вход декодируюшего блока 15, в котором осуществляется преобразование кодовой комбинации из избыточного кода в неизбыточный, и на вход решающего блока 13, в качестве которого может использоваться, например, устройство обнаружения ошибок избыточного кода. С выхода декодируюшего блока 15 производится запись принятой кодовой комбинации в накопитель 16.В решающем блоке 13 принимается одно из двух решений: либо кодовая комбинация выдается получателю 18 информации, либо кодовая комбинация стирается. В анализаторе 23 вида модуляции производится определение вида модуляции, с которым поступает кодовая комбинация, причем при включении...

Номер патента: 733105

Опубликовано: 05.05.1980

Авторы: Андрущенко, Белоус, Дубовых, Королев, Ткачев

МПК: H03K 17/62

Метки: импульсов, распределитель

...случаях состояние триггера 1 изменится под воздействием входного импульса при условии, что на его установочных входах имеется высокий уровень напряжения.При появлении низкого уровня напряжения на выходе элемента 4 задержки и на выходе элемента 10 запрета блока 3 - 1 управления появляется высокий уровень напряжения, которыи переводит элементы И - НЕ 8, 9 в такое состояние, при котором на нулевой вход триггера 1 - 1 подается высокий уровень напряжения, Одновременно подается разрешение на вход элемента И - НЕ 7.В таком состоянии только триггер 1 - 1 подготовлен к воздействию входных импульсов, так как на его установочных и информационном входах имеется высокий уровень напряжения, а на прямом выходе в низк уровень напряжения.С поступлением...

Номер патента: 723621

Опубликовано: 25.03.1980

Авторы: Андрущенко, Белоус, Дубовых, Королев, Остроумов

МПК: G06K 15/20

Метки: информации, отображения, трубки, экране, электроннолучевой

...для второй группы триггеров11 участвуют дешифратор 3, перваягруппа триггеров 10, элементы ИЛИ 6,И 7 и НЕ 8, НЕ 9,Перед началом работы триггерыпервой группы 10 находятся в нулевом состоянии и при отсутствии сигналов на выходах дешифратора на информационном входе первого триггеравторой группы 11 появляется сигнал,При,отсутствии сигналов на выходах дешифратора в работе участвуютпоследовательно один за другим всетриггеры второй группы 11 и устройство формирует и отображает времен.ную последовательность, соответствующую полному набору элементов фи гуры, из которой формируются символы, При этом на запрещающих входах всех элементов НЕ 8 и НЕ 9 сигналы отсутствуют,С началом работы первый триггервторой группы 11...

Номер патента: 718930

Опубликовано: 29.02.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: H03K 21/34

Метки: двоичный, импульсов, счетчик

...в работе счетчика во время действия очередного входного импульса только один из разрядов счетчика, например (-й, переходит из состояния О в состояние 1. Другие разряды счетчика до -го) переходят из состояния 1 в состояние О, Ьлагодаря такой закономерности в работе счетчика и применению элемента о задержки, включенного на входе, на входы полусумматора 5 через элементы ИЛИ 4 и второй элемент б задержки поступает одинаковое количество импульсов. В этом случае сигнал ошибки на выходе полусумматора 5 не формируется, 15 торой элемент б задержки неооходим для компенсации времени задержки входного сигнала первым элементом б задержки, Если счетчик неисправен или в его раооте возникают сбои, указанная выше закономерность в работе счетчика...

Номер патента: 714458

Опубликовано: 05.02.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: G08C 19/16

Метки: команд, приема, телеуправления

...поступающих со входаустройства и выхода накопителя 3. Де 40шифрование информационной части кодовойкомбинации при условии обнаруженияошибки анализатором 1 во всей кодовойкомбинацйи возможно только в случае=подтверждения наличия искажения в раз 45рядах проверочной части прйнятой комбинации. Для этого результат сравненияинформационной части кодограммы фиксируется блоком 7 опроса и опрашивает 50. ся с четвертого выхода распределителя4 импульсом, по времени совпадающимс моментом приема последнего информационного элемента. Этот же импульсустанавливает блок 7 опроса в исходное55состояние, т.е. подготавливает его длязапоминания возможного факта искйкения в разрядах проверочной части кодовой комбинации. С выхода 10 блока 7 58 4опроса импульс,...

Номер патента: 708391

Опубликовано: 05.01.1980

Авторы: Андрущенко, Глушков, Ключко, Ларин, Попов

МПК: G08C 19/28

Метки: двоичных, приема, сигналов, телеуправления

...Декодер 7 преоб- Я разует комбинации избыточного кода в комбинации простого кода, одновременно осуществляя проверку на наличке кли отсутствие о.акбок. Блок 8 сравнения и ньбора кодовых комбкна- З 0 наций осуществляет дешкфркрование комбинаций, поступающих с информационного выхода декодера 7, при условии необнаружения в них ошибок. Прк этом подсчитывается количество одинаковых комбинаций, выбирается одна комбинация по критерию большинства, которая выдается получателю. Если окажется, что принимаемое кодовое слово искажено, так что н результате его регистрации в нескольких точках оказываются запрещеннымк все кодовые комбинации кли устанавливается равное число разрешенных кодовых комбинаций, то блок 8 сравнения и выбора кодо вых комбинаций...

Номер патента: 705494

Опубликовано: 25.12.1979

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Фролов, Шевченко

МПК: G08C 19/28

Метки: кода, последовательного, приема

...проходит через элеМент 18 И - НЕ, так какна втором его входе присутствует высокийуровень потещиала. С выхода элемента 18И - НЕ этот импульс сдвига через элемент 9НЕ поступает на С-входы,3 К-триггеров 4 и20, По окончании укаэанного импульса3 К-триггер 20 переключается и на его инверс.ном выходе 22 появляется низкий уровеньпотенциала, который поступает на второй вход элемента 18 И - НЕ, вследствие чего последующие импульсы сдвига не проходят через элемент 18 И - НЕ.Одновременно выделенный импульс сдвига производит опрос состояния 1 К триггера 4. При этом, если информационный импульс при. нимаемого кода появляется на входе устройства после окончания импульса сдвига (см. фиг. 7), то ЛК.тритгер переключается в состояние "1". Во всех...

Номер патента: 705452

Опубликовано: 25.12.1979

Авторы: Андрущенко, Барбаш, Тимонькин, Ткаченко, Фомин, Харченко

МПК: G06F 15/00, G06F 9/22

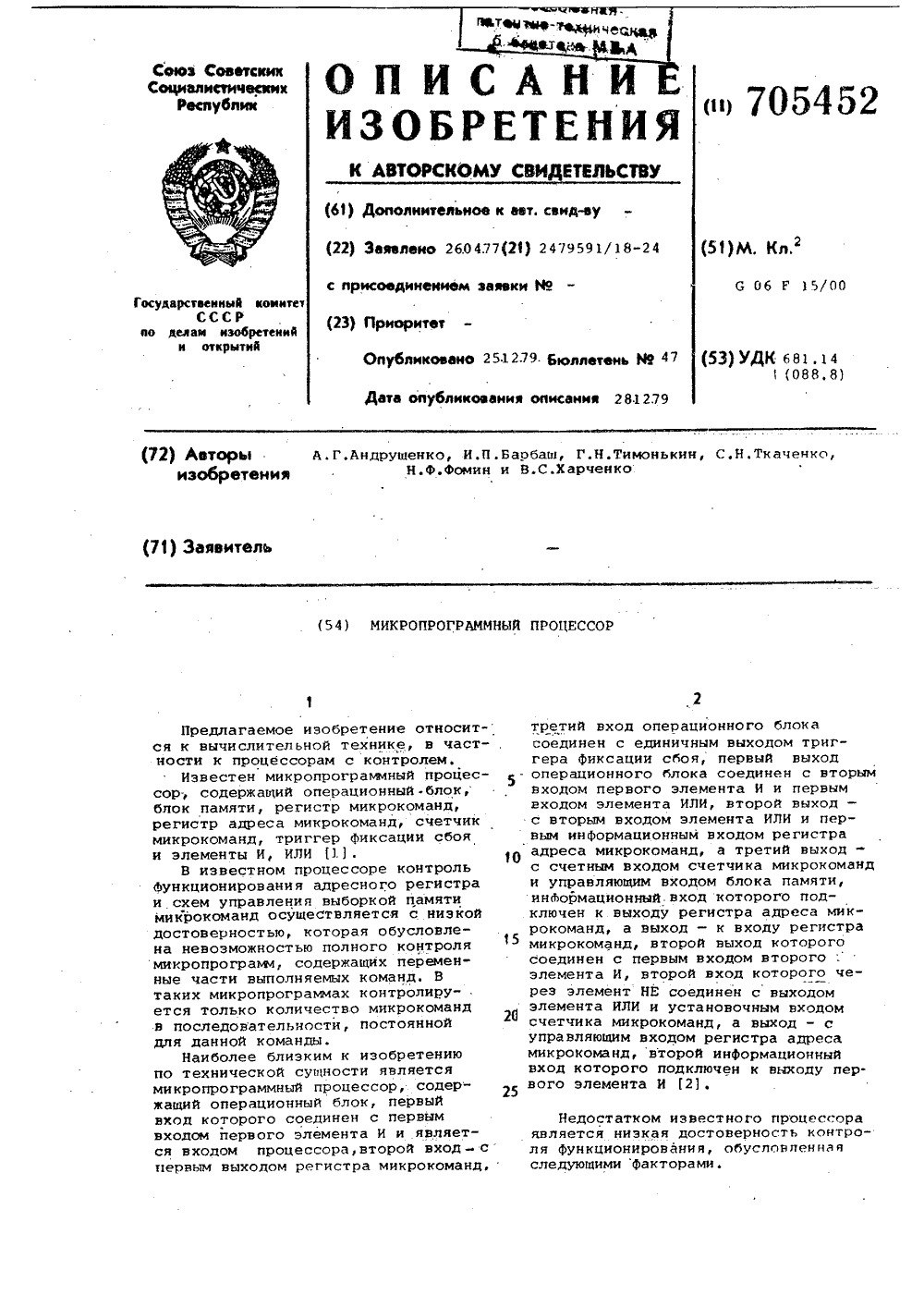

Метки: микропрограммный, процессор

...процессора подсчитывает число микрокоманд, выполняемыхв цикле выборки и в цикле исполненидкоманды и сравнивает его с заданным.10 При несовпадении фиксируется сбой,Микропрограммы могут содержатьпостоянное число микрокоманд и переменное. Количество микрокоманд в микропрограммах с переменными частями5 зависит от порядка поступления (проверки) и значений логических условий,Контроль микропрограмм, с постоянным числом микрокоманд.При выполнении микрокоманд, формирующих сигналы на первом и второмвыходах операционного блока 1, второй элемент И 5 закрыт и адресноеполе регистра 8 свободно. В эти моменты времени адрес следующей микрокоманды определяется не содержимымадресного поля регистра 8 микрокоманд, а содержимым регистра кодаоперации...

Номер патента: 697996

Опубликовано: 15.11.1979

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: G06F 11/00

Метки: реверсивного, счетчика

...режимов 4 разрешает их прохождение черезэлемент И 6 и обеспечивает работу управляемого делителя 5. В исходном состоянии по началу контроля на выходе 13 управляемого делителя 5 образуется сигнал, по которому на выходе блока управления реверсом 3 ус 4танавливается потенциал, соответствующий сложению, Под действием первого, а затем и второго импульсов запуска на выходе 13 уп. равляемого делителя 5 сохраняется сигнал, по которому на выходе блока управления реверсом 3 образуется потенциал, соответствую. щий сложению. В случае исправности первых двух разрядов реверсивного счетчика 2 последовательно изменяется состояние его первого разрядаи через цепь переноса сложения изме. няется состояние второго разряда, т,е. "записывается" число...

Номер патента: 692103

Опубликовано: 15.10.1979

Авторы: Андрущенко, Глушков, Ключко, Ларин, Попов

МПК: H03M 13/51, H04L 1/12

Метки: вставок, выпадений, данных, информации, обнаружения, передачи, системах

...не превышающее время записи в первый регистр 19 очередной комбинации. После окончания выдачи устройство возвращается в исходное состояние. При этом ключ 4 открывается, а ключ 5 закрывается. Если у совпадений не произойдет, то на данной станции фиксируется выпадение 2 Ь-комбинаций, а на противоположной станции - вставка из Ь комбинаций. При этом накопленные комбинации стираются, а устройство переходит в исходное состояние.692103команды запрос дешифратор 2 своим сигналом стирает из первого регистра 19, закрывает ключ 4 и подключает выход ключа У3 к входу устройства. Этим обеспечивается сравнение Ь накопленных в блоке регист 5ров 18 комбинаций до получения команды запрос с Ь комбинациями, поступающими после команды запрос, а также запись...

Номер патента: 681393

Опубликовано: 25.08.1979

Авторы: Андрущенко, Белоус, Дубовых, Остроумов, Фомин

МПК: G01R 29/06

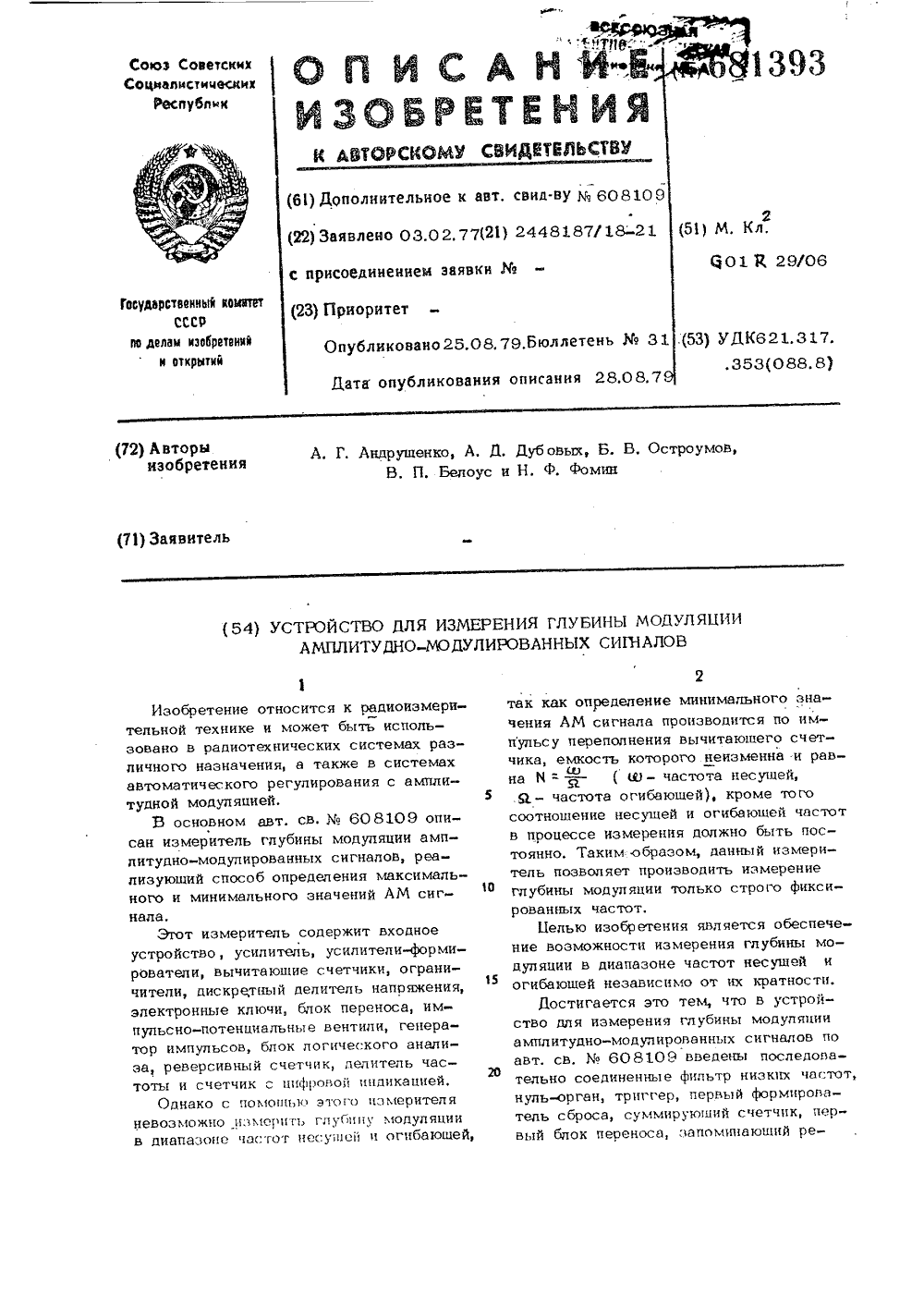

Метки: амплитудно, глубины, модулированных, модуляции, сигналов

...клгоч 15 генератор 1 9 соединен с Входом счетчика 6 и через делитель 22 - с входом счетчика 2 1. Выход счетчика 6 соединен с входом счетчика 23 и через блох 17Ы с группой вентилей 18, Выходь счетчика 7 связаны поразрядно через группу вентилей 18 с установочными входами счетчика 6.Амплитудно-модулированный сигналО Я) через входное устройство 1 поступает на вход ограничителя 9 и на вход усилителя-фор.црооаттсля 3. На друГой ВхОд Ограеичитгя 9 подается постоянное образцовое напря 1 кене 1.1 о, Тогда на выходе о гран ичител я 9 Выдел яетс я разностный сигнал ЬО= 1 .й,) - О., К - коэффициент преобразования входного устройства 1). Сигнал Ь Е 1 усиливается усилителем 2 до определенной ПОСтОЯННОй ОЕЛИЧИИЫ тО =- К Ь1, ц ЛО- даетс Я на входы О...

Номер патента: 681117

Опубликовано: 25.08.1979

Авторы: Андрущенко, Волков, Крылов, Кушнерев, Павлинов, Рагинский, Сахаров, Чернов, Читоянц

МПК: C25C 7/02

Метки: водных, извлечения, катодная, металлов, растворов, электролизера, ячейка

...внутриРаспорки 3 и полой стойки 1. Через шту- фцер 8 во внутренней полости вертикальнойстойки создается переменное давление,При превышении давления католит черезотверстия 7 поступает в катодное пространство ячейки, при понижении давления19католит из катодного пространства попадает во внутреннюю полость стойки 1.Таким образом, раствор в катодномпространстве ячейки совершает колебания1частотой и амплитудой, определенным изменением, давления в полости стойки 1.За счет этихколебаний осушествляетсяперемешивание раствора в катодном пространстве, Причем за счет подбора параметр26ров перемешивания (частотЫ и амплитуды) и параметров электролиза (плотностьтока и состав электролита) удается обеспечить условия ведении процесса с высокими...

Номер патента: 679980

Опубликовано: 15.08.1979

Авторы: Андрущенко, Барбаш, Тимонькин, Ткаченко, Фомин

МПК: G06F 9/12

Метки: микропрограммного

...ми входами триггера, а вторые выходы первого и второго коммутаторов соединены с вторыми нходами первого и второго регистров адреса, 45 50 зуются переходы от нечетных (четных)к нечетньщ (четным) микрокомандам.При работе устройства в первомрежиме со второго выхода 14(15) блока памяти 8(9) считывается каждый раэединичный сигнал, который поступаетна нулевой (единичный) вход триггера 1 и переводит его в нулевое (еди"ничное) состояние, в котором открытэлемент И 7(6) . Одновременно с первого выхода 12(13) блока памяти 8(9)адрес следующей микрокоманды поступает на перный вход коммутатора 3(2),на второй вход которого поступаетсигнал с выхода 14(15) блока памяти 8(9), наличие которого предопределяет запись адреса микрокомандыс первого...
