Генератор пилообразных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

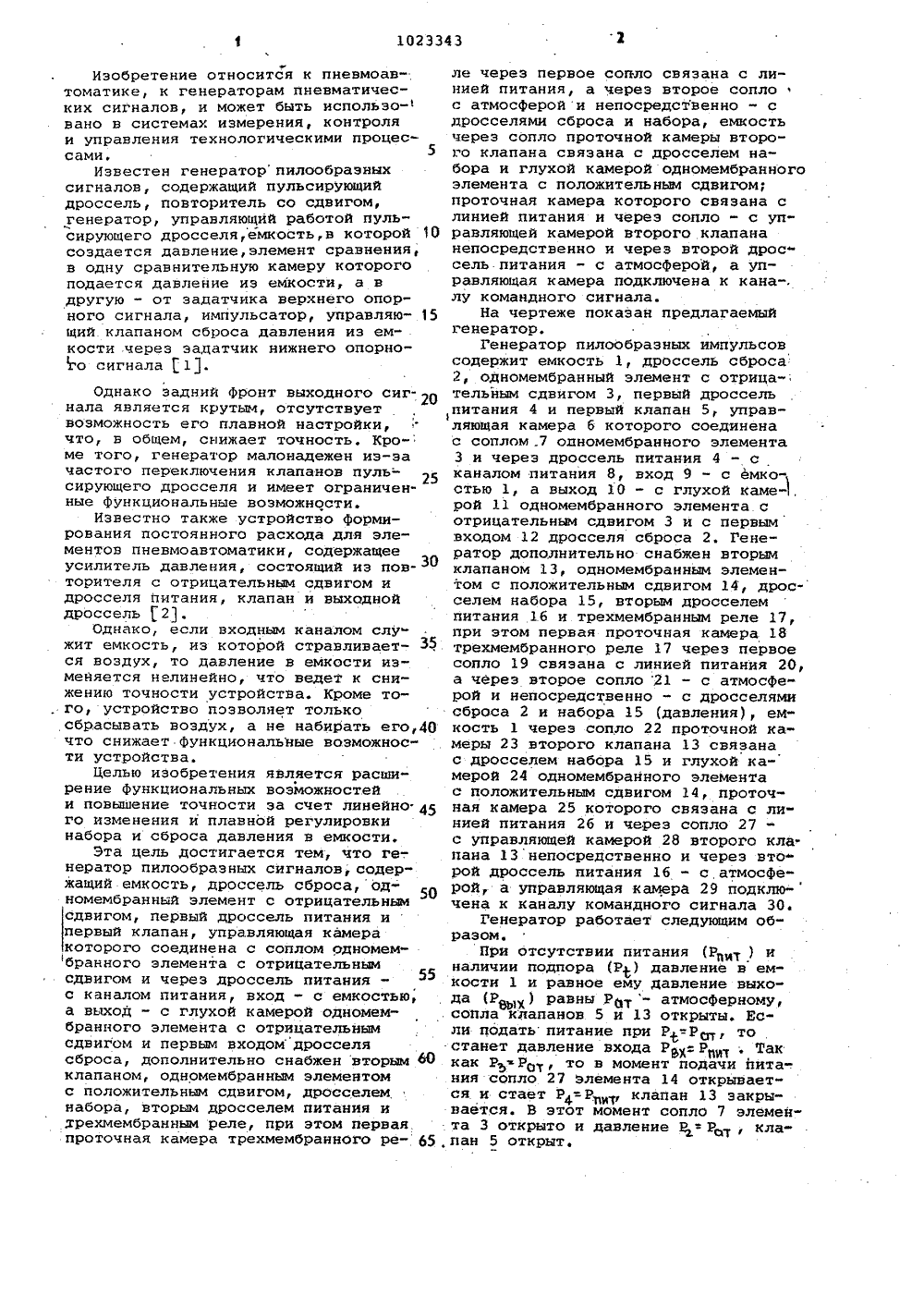

СОЮЗ СОВЕТСНИХСОЦ)4 АЛИСТИЧЕСНИХРЕСПУБЛИК ИЗОБРЕВИДЕТЕЛЬСТВ У ИЯ томнАРСТНЕННЫЙ КОМИТЕТ ССОР ГОСУДПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРИТИОПИСАНИЕК АВТОРСКОМУ С(56) 1, Авторское свидетельство СССР. .9 71441.3, кл. 6 06 0 5/00 1977.2. Авторское свидетельство СССР .Р 525965, кл 606 0 5/00, 1974 (йрототип).(54)(57) РВНВРАТОР ПИЛООБРАЗНЬИ СИГ:. НАЛОВ, содержащий емкость, .дроссель сбросаодномембранный элемент с от,рицательньвс сдвигом, первый дроссель питания и первый клапан, управляющая камера. которого соедийена с соплом , одномембранного злейента с отрица" тельным сдвигом и через дроссель питания - с каналом питания, вход - с емкостью, а выход - с глухой камерой одномембранного элемента.с отрицательныч сдвигом и первым входом дров.ЯО 23 43 Аэаа 0 Об 6 5 ОО селя сброса, о т л и ч а ю щ и й с я ,тем, что, и целью расширения Функци.ональных возможностей и повышения точности, он дополнительно снабжен вторым клапаном, бдномембранным злементом с положительным сдвигом, дрос.селем набора, вторым дросселем питания и трехмембранныч реле, при з первая проточная камера .трехмембра ного реле через первое сопло связана .с линией питания,:а через второе сопло - с атмосФерой и .непосредствен.: но - с дросселями еброса и набора,емкость через софло проточной каме.ры второго клапана связана с дросселем набора и глухой камерой одномембранного. злемеита с:положительным Е сдвигом, проточная камера которого связана с линией питания и через со .ло - с управляющей камерой второго клапана, непосредственно и через вт рой.дроссель питания .- с атмосФерой, а управляющая камера подключена к Я каналу командного сигнала.ГИзобретение относится к пневмоавтоматике, к генераторам пневматических сигналов, и может быть использо- вано в системах измерения, контроля и управления технологическими процессами.Известен генераторпилообразных сигналов, содержащий пульсирующий дроссель, повторитель со сдвигом, генератор, управляющий работой пульсирующего дросселя,емкость,в которой 10создается давление, элемент сравнения,в одну сравнительную камеру которого подается давление из емкости, а в другую - от задатчика верхнего опорного сигнала, импульсатор, управляющий клапаном сброса давления из емкости .через зацатчик нижнего опорно" го сигнала1.Однако задний фронт выходного сиг О нала является крутым, отсутствует возможность его плавной настройки, что, в общем, снижает точность, Кро" ме того, генератор малонадежен из-за частого переключения клапанов пуль сирующего дросселя и имеет ограниченные функциональные возможности.Известно также устройство Формирования постоянного расхода для элементов пневмоавтоматики, содержащее усилитель давления, состоящий из повторителя с отрицательным сдвигом и дросселя питания, клапан и выходной дроссель 2).Однако, если входным каналом слу" жит емкость, из которой стравливает- З 5 ся воздух, то давление в емкости изменяется нелинейно, что ведет к снижению точности устройства. Кроме то. го, устройство позволяет только сбрасывать воздух, а не набирать его,40 что снижает функциональные возможности устройства.Целью изобретения является расширение функциональных возможностей и повьпаение точности за счет линейно. 45 го изменения и плавной регулировки набора и сброса давления в емкости.Эта цель достигается тем, что ге-.нератор пилообразных сигналов содержащий емкость, дроссель сброса, одномембранный элемент с отрицательнымсдвигом, первый дроссель питания и первый клапан, управляющая камеракоторого соединена с соплом одномембранного элемента с отрицательнымсдвигом и через дроссель питания - с каналом питания, вход - с емкостью,а выход - с глухой камерой одномембранного элемента с отрицательнымсдвигом и первым входом дросселя сброса, дополнительно снабжен вторым 60клапаном, одномембранным элементом с положительным сдвигом, дросселемнабора, вторым дросселем питания и урехмембранным реле, при этом перваяпроточная камера трехмембранного ре ле через первое сопло связана с линией питания, а через второе сопла 1 с атмосферойи непосредственно - с дросселями сброса и набора, емкость через сопло проточной камеры второго клапана связана с дросселем набора и глухой камерой одномембранногоэлемента с положительным сдвигом; проточная камера которого связана с линией питания и через сопло - с управляющей камерой второго клапана непосредственно и через второй дрос" сель питания - с атмосФерой, а управляющая камера подключена к кана-. лу командного сигнала.На чертеже показан предлагаемый генератор.Генератор пилообразных импульсов содержит емкость 1, дроссель сброса 2, одномембранный элемент с отрицательным сдвигом 3, первый дроссель ,питания 4 и первый клапан 5, управляющая камера 6 которого соединена с соплом 7 опномембранного элемента 3 и через дроссель питания 4 - с каналом питания 8, вход 9 - с емкостью 1, а выход 10 - с глухой каме, рой 11 одномембранного элемента с отрицательным сдвигом 3 и с первым :входом 12 дросселя сброса 2. Генератор дополнительно снабжен вторым клапаном 13, одномембранным элементом с положительным сдвигом 14, дрос- селем набора 15, вторым дросселем питания 16 и трехмембранным реле 17, при этом первая проточная камера 18трехмембранного реле 17 через первое сопло 19 связана с линией питания 20, а через второе сопло 21 - с атмосферой и непосредственно " с дросселямисброса 2 и набора 15 (давления), емкость 1 через сопло 22 проточной камеры 23 второго клапана 13 связана с дросселем набора 15 и глухой камерой 24 одномембранного элемента с положительным сдвигом 14, проточная камера 25 которого связана с линией питания 26 и через сопло 27 - с управляющей камерой 28 второго клапана 13 непосредственно и через вто" рой дроссель питания 16 - с атмосфе" рой, а управляющая камера 29 подклю-чена к каналу командного сигнала 30.Генератор работает следующим образом.Бри отсутствии питания (Рз ) и наличии подпора (Р) давление в емкости 1 и равное ему давление выхода (Р ,) равны Рт - атмосФерному, сопла клапанов 5 и 13 открыты. Если податьпитание при Р=Рп, то .станет давление входа Р 8)- Рщ, Так как Р Ро, то в момент подачи пита-.ния сопло 27 элемента 14 открывается и стает Р 4"-Р ц,. клапан 13 закрывается. В этот момент сопло 7 элемента 3 открыто и давление Р ф Р 1 , кла,пан 5 открыт.1023343 бы начался сброс давления.из емкостиподается сигиал Рс Р,. При этомсигнал Р становится равен- Ро. ДавВХления Р и Р начинают падать, Соп 1ло 27 элемента 14 открывается и дав-.ление Р 4. становится равным Рит,клапан 13 закрывается и будет закрыт все время, пока не станет Р ,х:=раит При падении Р наступаетМомент, когда Р с Рот+ Ь. При этом О сопло 7 элемента 3, которое до этогобыло закрыто, открывается и давлеНие Р падает, клапан .5 открываетсяи порция поздуха из емкости 1 уходитчерез сопло клапана. 5. РвЫХуменьша ется,а РА возрастает;В момент. времени,когда станет Рр Ро,+64, сопло 7элемента 3 закроется и давление Рначнет расти, клапан 3 закроется,приостановив утечку воздуха из емкости 1, Но, так как расход воздухачерез дроссель 2 идет непрерывно,то Р начинает падать и опять наступает такая ситуация, что РсРот+ 64и клапан 5 открывается, пропустив 5 новую порцию воздуха из емкости 1.Цикл повторяется снова. ДавлениеР падает ступеньками. СкоростьЬЬпадения Р хзависит от проводимостиЬЫХдросселя 2 и сдвига 64, величинаступеньки - от соотношения проводимости дросселей 2 и 4.Применение в генераторе пилообразных сигналов второго клапана, одно:мембранного элемента с положительнымсигналом, дросселя набора, второгодросселя питания и трехмембранного. ,реле расширяет его функциональныевозможности и повышает точность. фюЪЗР уФ-Юкгсфу ВНИИПИ Заказ 4214 .Гираж 706 Подписн 59 миФюаюее пф ФЯВРУчюу пф Через дроссели 2 и 15 начинает идти воздух и давление Р, Р возрастает, а так как клапан 5 открыт, то возрастает давление в емкости .1. Это продолжается до тех пор пока Р 4 не станет больше 6 сдвига на элементе 3. Тогда сопло 7 элемента 3 закроется и давление Р возрастает до давления Р, клапан 5 закроется. Дальнейшее повышение давления Р. идет при закрытом клапане 5,Одновременно с ростом Р растет и Р . Рост Рз идет до тех пор, пока3 не станет Р +Ь 1 РПри этом сопэ ло 27 элемента 14 закроется и давление Р 4 начинает падать, пока не . . 1 откроется клапан 13 и воздух с дав.лением Р устремится в емкость 1. При этом давление Р 5 упадет и в мо. мент, когда станет Р+Ь РП, сопло 27 элемента 14 откроется и давление Р 4 начнет возрастать, клапан 13 закроется, Теперь давление Р возрастает за счет поступления воздуха через дроссель 15 до момента, пока не станет Рь+ЬДРпит2Таким образом происходит нериодическое открытие клапана 13 и порции воздуха поступают в емкость 1. Давление Рных Растет стУпеньками. Скорость роста РВ,х зависит от проводи. мости дросСеля 15 и сдвига Ь на . элементе 14. Величина колебания Р зависит от согласованности проводимости дросселя 16 с проводимостью дросселя 15, При соответствуннцем подборе проводимостей колебание РЗ3 становится так мало, что изменение Рьр идет практически по прямой, Чтоф М М филиал ППП "Патент",г.ужгород, ул.Проектная,
СмотретьЗаявка
3376934, 06.01.1982
ПРЕДПРИЯТИЕ ПЯ В-8296, ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ
БУГАЕНКО АЛЕКСАНДР ИВАНОВИЧ, ДИКАРЕВ ЮРИЙ ТИХОНОВИЧ, АМОЛЬ ЮРИЙ ДМИТРИЕВИЧ, СОКОЛОВА АЛЛА ПЕТРОВНА, РОМАНОВ ВИКТОР НИКОЛАЕВИЧ, БИРМАН АЛЕКСАНДР ИЛЬИЧ
МПК / Метки
МПК: G06G 5/00
Метки: генератор, пилообразных, сигналов
Опубликовано: 15.06.1983
