Адоньев

Номер патента: 1278514

Опубликовано: 23.12.1986

Авторы: Адоньев, Ливотов, Малыгин, Михайлов

МПК: F16D 3/74

Метки: муфта, упругая

...передающих вращение.Целью изобретения является расширение эксплуатационных возможностей путем регулирования упругих свойств муфты в процессе работы.На фиг. 1 показана муфта и расположение соленоида, общий вид; на фиг. 2 промежуточный элемент (в аксонометрии). 10Муфта содержит две полумуфты 1 и 2 с торцовыми кулачками, упругие промежуточные элементы 3, соединенные в звездочку, выполнены с полостями 4, заполненными магнитовязкой жидкостью 5. Полости герметично закрыты пробками 6. Муфта размещена внутри соленоида, состоящего из обмотки 7, закрепленной на оправке 8, которая установлена на неподвижном основании (не показано).Муфта работает следующим образом.При вращении одной из полумуфт крутящий момент через промежуточный упругий элемент...

Номер патента: 1277239

Опубликовано: 15.12.1986

Авторы: Адоньев, Аркатов, Миклютин, Ретуев, Рябинин, Самсонов, Сорокин

МПК: H01H 33/02

Метки: встроенный, разъединитель, токопровод, экранированный

...привода, ход плунжера больше или равен диаметру второЗ 0 го штока, а полость над плунжеромсоединена с подпоршневой полостьюпривода со стороны подвижного контакта,Ф 2Изобретение относится к электротехнике, а именно к разъединителям,встроенным в экранированный токопро-,вод совместно с выключателями наг"рузки, образующими аппаратный генераторный комплекс.Целью изобретения является повышение надежности путем стабильнойфиксации подвижного контакта разъединителя во включенном положении прирасполсбкении привода по одной оси сподвижным контактом.На фиг. показан разъединитель,встроенный в экранированный токопровод, общий вид; на фиг.2 - узел 1 нафиг.1..В корпусе 1 токопровода на изоляторах 2 установлены неподвижные контакты 3 разъединителя....

Номер патента: 1274019

Опубликовано: 30.11.1986

Авторы: Адоньев, Зозуля, Миклютин, Ретуев, Рябинин, Самсонов

МПК: H01H 33/02

Метки: аппарат, большие, встраиваемый, коммутационный, номинальные, токи, токопровод, экранированный

...который содержит внутренний фланец 5. Подвижный контакт 4 посредством нап" равляющей 6 соединен штоком 7 с пнев матическим приводом двухстороннего действия. Внутри неподвижного контакта 3 установлен дополнительный фланец 8 с направляющей 9, Между Фланцами 5 и 8 равномерно расположены три пневматических буфера двухстороннего действия, надпоршневые полости 10 соединены между собой труб ками 11, подпоршневые полости 12 аналогично. соединены между собой трубками 13. Пневматический буфер состоит из оснований 14,15, корпуса 16,поршня 17 со штоком 18. Основания 14 40буферов установлены на внутреннемдополнительном фланце 8 неподвижного контакта 3, штоки 18 крепятся на 2фланце 5. В основаниях 14 и 15 одного иэ буферов расположены регулируемые...

Номер патента: 1257719

Опубликовано: 15.09.1986

Авторы: Адоньев, Зозуля, Ионов, Миклютин, Ретуев, Рябинин

МПК: H01H 33/74

Метки: выключатель, высоковольтный, генераторный

...18 отделителя, который жестко соединен с неподвижым контактом 19 дугогасительного устройства 7. Между внутренней трубой 6 главного подвижного контакта 5 и направляющей 20 главного неподвижного контакта 4 установлен скользящий контакт 21. Во фланце 9 внутренней трубы 6 главного подвижного контакта 5 (фиг.2) 55 выполнены сквозные отверстия 22, направленные параллельно оси гпавного подвижного контакта 5. Отключение тока выключателем происходит следующим образом.В привод подается сжатый воздух от системы управления, после чего поршневой шток 10 тянет за собой главный подвижный контакт 5, Между главным подвижным контактом 5 и главным неподвижным контактом 3 образуется воздушный промежуток и в этот момент происходит переброс тока,...

Номер патента: 1246169

Опубликовано: 23.07.1986

Авторы: Адоньев, Зозуля, Ионов, Миклютин, Ретуев, Рябинин

МПК: H01H 33/74

Метки: встраиваемый, выключатель, генераторный, токопровод, экранированный

...образом.В привод 10 подается сжатый воздух от системы управления, поршневойшток 9 тянет за собой главный подвижной контакт 5. Между главными подвижным 5 и неподвижным 4 контактамиобразуется воздушный промежуток ив этот момент происходит переброс тока, протекающего через выключательна подвижной контакт 11 отделителя,розетка 17 которого находится в зацеплении с неподвижным контактом 18отделителя за счет сил трения, идалее через дугогасительное устройство 8 - на главный неподвижный контакт 4. Пружины 12 сжимаются, ихусилие сжатия выбрано таким образом,чтобы оно было меньше силы трениямежду розеткой 17 подвижного контак-та 11 отделителя и неподвижного контакта 18 отделителя до полного сжатия. В этот момент через опорный...

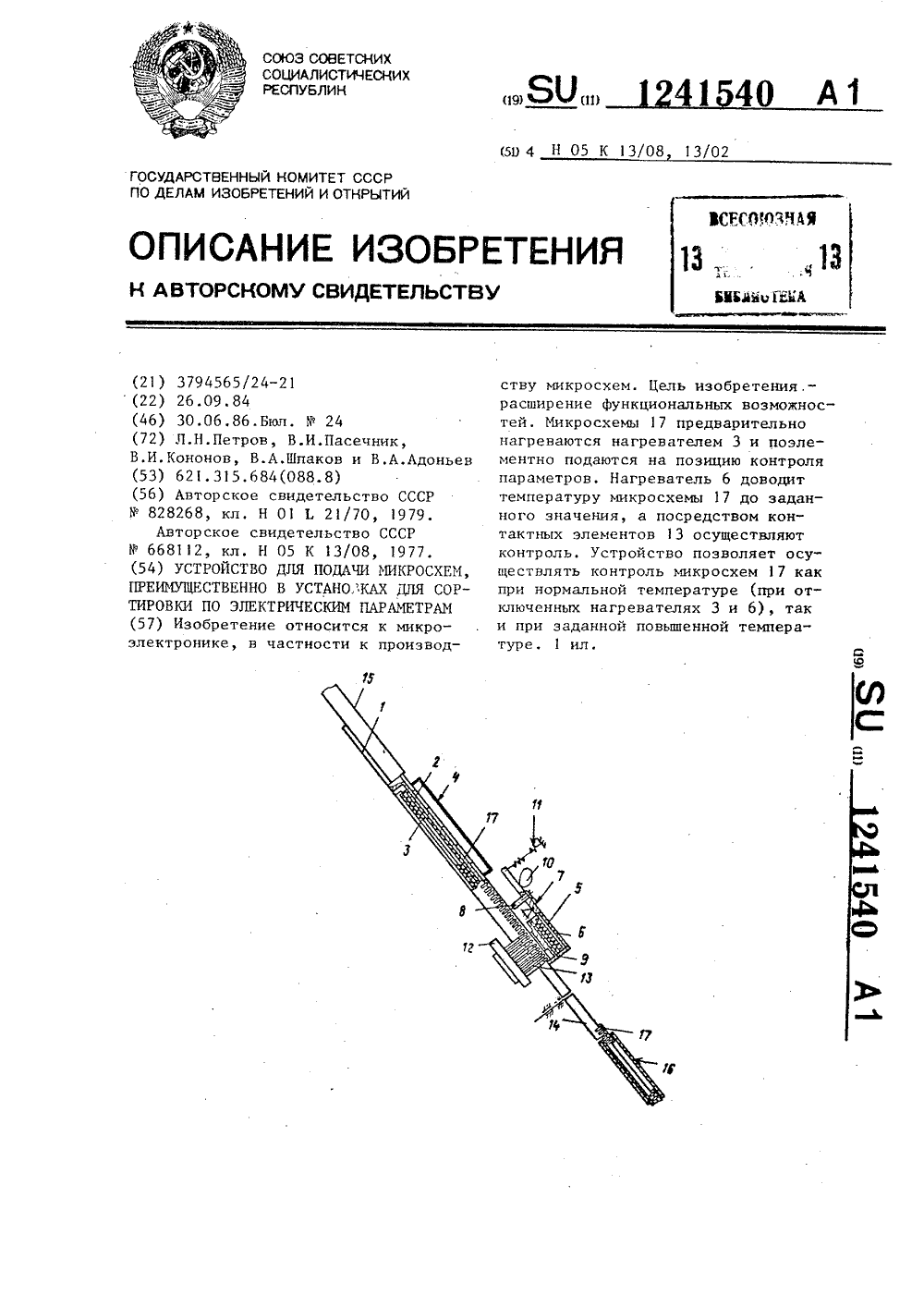

Номер патента: 1241540

Опубликовано: 30.06.1986

Авторы: Адоньев, Кононов, Пасечник, Петров, Шпаков

МПК: H05K 13/02, H05K 13/08

Метки: микросхем, параметрам, подачи, преимущественно, сортировки, установках, электрическим

...для подачи. микросхем работает следующим образом.Перед началом работы нагревательные элементы 3 и 6 подключают к элек трической сети и выводят на заданный температурный режим. Кассета 15 с подлежащими сортировке микросхемами 17 устанавливается на питатель 1, откуда микросхемы подаются в транспортный лоток 2. Перемещаясь по трансдортному лотку 2, микросхемы 17 нагреваются нагревателем 3 до температуры, близкой к той, при которой должны производиться измерения ее параметров. В положении, когда правое (по чертежу) плечо двуплечего рычага 5 опущено и упор 8 не касается находящихся в транспортиом лотке 2 микросхем 17, первая по ходу движения микросхема, удерживаемая 24540 2опорным выступом 9, оказывается напозиции измерения. При...

Номер патента: 1229841

Опубликовано: 07.05.1986

Авторы: Адоньев, Голь, Мессерман, Решетников, Розум, Рябинин

МПК: H01H 33/00

Метки: выключатель, высоковольтный, отделителем, открытого, типа

...в движение поворотный контакт 6 отделителя, контактирующая часть 21 подвижного контакта б в начале хода выходит из ламелей неподвижного контакта 7 и в конце хода входит в смазывающий узел между его губками 11 и 12 или между его валиками 19, При этом контактирующая часть 21 подвижного контакта б смазывается высокотемпературной пластичной смазкой.При включении выключателя привод 8 с помощью тяги 9 приводит в движение подвижный контакт 6 отделителя. При выходе из смазывающего узла 10 контактирующая часть 21 подвижного контакта 6 отделителя сохраняет смазку и в конце хода переносит часть смазки на ламели неподвижного контакта.Следующая операция отключения происходит при гарантированном наличии как на ламелях неподвижного контакта 7,...

Номер патента: 1206854

Опубликовано: 23.01.1986

Авторы: Адоньев, Кубышкин, Локш, Ретуев, Решетников, Сорокин, Фролов

МПК: H01H 33/04

Метки: выключатель, высоковольтный, генераторный

...проводящему состоянию тиристоров, а блок 9каардинираваннагс управления вырабатывает команды управления приводами 3 и 5 и тиристарным узлом 6.1(оманды поступают таким образом,чта сначала срабатывает привод 5 и контакты дугогасительнога устройства 4 замыкаются, После этого срабатывает привод 3 и главные контакты 1 размыкаются беэ дуги в произвольный момент времени. Так переходит в контакты дугогасительногоустройства 4, Момент подачи команды на отключение привода 5 управления дугогасительными контактами 4 на атключаемой палувалне тока определяется быстродействием используемога привода. При этом команда подается с таким расчетом, чтобы кмоменту перехода тока через нульконтакты успели разойтись на расстояние, обеспечивающее...

Номер патента: 1204744

Опубликовано: 15.01.1986

Авторы: Адоньев, Лепихов, Медведев, Стукало, Сухоруков, Тельной

МПК: E21F 1/04

Метки: выработок, гибкий, горных, проветривания, теплоизолированный, трубопровод

...трубопровода, общийвид.Секция 1 трубопровода состоит из 15внутренней 2 и внешней 3 оболочек,воэдухопроницаемость которых удовлетворяет соотношению ,Д,герметично соединенных между собойу замков 4. Между оболочками расположен воздушный зазор 5 заданнойтолщины. Замки 4 служат для соединения секций между собой. Внутренняя ивнешняя оболочки соединены между собойв вертикальной плоскости перемьгчками 256. Для подвески трубопровода предна:значены крючья 7, которые прикреплены к гребешку 8, расположенному в верхней части наружной оболочки.Трубопровод работает следующим образом.После включения вентилятора избыточное давление потока воздуха за счетего фильтрации через материал внутренней оболочки 2 передается в зазор 5 между...

Номер патента: 1186806

Опубликовано: 23.10.1985

Авторы: Адоньев, Зборщик, Назимко, Трухин

МПК: E21F 1/06, F24F 13/02

Метки: вентиляционных, гибких, соединение, труб

...СОЕДИНЕНИЕ ГИБКИХ ВЕНТИЛЯЦИОННЫХ ТРУБ, содержнные между собой внахлегибких трубопроводов. наружные и кольцевые элементы разных ди о т л и ч а ю щ е е с я тем с целью увеличения прочности нения и ускорения процесса с упругие кольцевые элементы в ны в виде пары многовитковых вых пружин, причем наружная установлена с возможностью р ния ее витков между витками ней пружины.2. Соединение труб по п. л и ч а ю щ е е с я тем, чт ности витков пружин, соприка с трубопроводами, выполнены цами, расположенными против д витков пружин относительно т) Иросзс)ГР раС)отт 13 с.ИтиеЯиОннРЙ ТРУйЫ ВИТКИ ГТРЛтЖ 3 П)1:) Г ЛМС П)ОИ:3 Б(Х Ь )0 у Г ТЛ 11 с 1 И 1113 ЛтТС:Я МС ЖЕУ 1)ИТКЛМ )тссКтн 11)ТС)Мт т; Р ЙС. 13 "Р 13 11(т)" тРст О13 1 Ж т( 11 3 13 Р 11 1, Р...

Номер патента: 1163375

Опубликовано: 23.06.1985

Авторы: Адоньев, Анищенко, Васерина, Кубышкин, Лунин, Фролов, Шомахов

МПК: H01H 9/30

Метки: выключатель, высоковольтный, переменного

...выа соковольтных распределительных устроиствах.Цель изобретения - повышение коммутационного ресурса аппарата,На чертеже показана схема выключателя.Выключатель содержит две пары 1 и 2 контактов, параллельно одной паре 1 контактов подсоединены высокоомный резистор 3 и два встречно-параллельно соединенных тиристора 4, параллельн. обеим контактным парам 1 и 2 подсоединен высоковольтный блок 5 из встречно-параллельно соединенных тиристоров.Устройство, работает следующим образом.Первоначально подается команда на размыкание контактной пары 1 и, как только напряжение на этих контактах достигает величины напряжения включения одного из тиристоров 4, последний включается и ток переходит в шунтирующую ветвь. После перехода тока через нуль...

Номер патента: 1157255

Опубликовано: 23.05.1985

Авторы: Адоньев, Лепихов, Медведев, Сухоруков

МПК: E21F 1/06, F16L 37/22

Метки: вентиляционных, гибких, соединение, труб

...кольца, так и хомут, выполнены из жесткого материала - стали и после их соединения между ними всегда остаются неплотности, достаточные для утечек . воздуха.Известно также соединение гибких вентиляционных труб, содержащее концевые кольца, распорное кольцо и хомут 2.Однако известное соединение недостаточно герметично в результате образования мелких складок в местах соединения при затяжке зажимного элемента.Целью изобретения является повышение герметичности соединения.Поставленная цель достигается тем, что в соединении гибких вентиляционных труб,57255 содержащем концевые кольца, распорное кольцо и хомут, концевые кольца выполнены из эластичного материала, а распорное кольцо - в виде желоба.На чертеже показано стыковое соединение гибких...

Номер патента: 1145370

Опубликовано: 15.03.1985

Авторы: Адоньев, Зозуля, Миклютин, Ретуев

МПК: H01H 33/74

Метки: встраиваемый, выключатель, генераторный, токопровод, экранированный

...выключателя нагрузки, а также может входить в сосгав аппаратного генераторного комплекса.На фиг. 1 изображен генераторньп выключатель нагрузки, встраиваемый в экранированный токопровод во включенном положении, на фиг. 2 - то же, в отключенном положении.Генераторньп выключатель (фиг.1) состоит из немагнитного металлического экрана 1, на котором установлены опорные изоляторы 2, поутперы- вающие токоведущую систему.Токоведущая система состоит из главных неподвижных цилиндрических контактов 3 и 4 и главного подвюкного контакта 5, вьполненного в виде медного цилиндра с внутренней трубой 6, входящей в направляющую Г-образной трубы 7 и обеспечивающую проход сжатого воздуха в дугогасительное устройство 8 через один из опорных...

Номер патента: 1141465

Опубликовано: 23.02.1985

Авторы: Адоньев, Афанасьев, Кубышкин, Мирошников, Морозов, Трифонов, Якунин

МПК: H01H 31/02

Метки: разъединитель, реверсирования, фаз

...неподвижного контакта, что конструктивно сложно и, соответственно, умень-шает надежность работы разъединителя, Кроме того, для реверса двух фазнеобходимо синхронно переключать .два таких разъединителя. Подвижныеконтакты выполнены в виде стержней,что не позволяет пропускать черезаппарат большие номинальные токи.Цель изобретения - упрощение конструкции, повышение надежности работы и номинального тока,Поставленная цель достигается тем,что в разъедичителе для реверсирования фаз, содержащИм корпус с установленными в нем на изоляторах не-,подвижными контактами, электрическисоединенными с постоянными и реверсируемыми выводами фаз,.подвижныеконтакты, управляемые приводом, неподвижные контакты выполнены в видепяти цилиндров, установленных по...

Номер патента: 1128297

Опубликовано: 07.12.1984

Авторы: Адоньев, Егоров, Ионов, Лимонова, Моргулис, Сушков, Терещенко, Чакст

МПК: H01F 38/30

Метки: большие, номинальные, токи, трансформатор

...а другой - на натяжном устройстщищающим магнитопровод от влияиия , ве, преимущественно винтовых парах, соседних магнитных полей Я, закрепленных,иа фнанце со стороныОднако для указанной констРУкции. его наружного. диаметра, элементы характерна недостаточнаяустой- устройства крепления магнитопровочивость к воздействию вибрацион да к Фланцу равномерно распределены ных нагрузок, возникающих нри.по окружности магнитопровода. работе генератора, из-за от- НА фиг. 1 изображен предлагаемый сутствия жесткого крепления обмоток: трансформатор тока на фиг, 2узел трансформаторов к 4 канцам. Значи- крепления магнитопровода. с вторичтельные различия по размерам,и Фор ной обмоткой к Фланцу. ме сечения магнитопроводов с обмот- , Трансформатор тока...

Номер патента: 1092593

Опубликовано: 15.05.1984

Авторы: Адоньев, Ионов, Каплан, Тарасов, Шерман

МПК: H01H 33/02

Метки: контакт, креплением, разъемным, стержневой

...наконечник Г 13.Недостатком такого контакта является то, что при ударных нагрузкахконтактное нажатие в месте упорастержня и наконечника быстро теряет ся, что уменьшает надежность контакта. В связи с этим, наконечники,установленные на резьбе, заворачивают до отказа, а затем или закернивают, или штифтуют, что создает большие трудности при замене наконечника после его обгарания,Известен также стержневой контактс разъемным креплением, содержащийтоковедуюций полый стержень и токосъемный Фланец, в котором разъемноекрепление контакта осуществляетсяс помощью стяжного стержня, расположенного внутри токоведущего пологостержня Г 23.Такой контакт имеет большое количество деталей и сложен в изготовлении,Наиболее близким к изобретениюявля ся...

Номер патента: 1086474

Опубликовано: 15.04.1984

Авторы: Абдулов, Адоньев, Егоров, Загайкевич, Мигин

МПК: H01H 33/76

Метки: выключатель, высоковольтный, газовый

...резервуара между вводами, по крайней мере один из элементов в резервуаре выполнен из стали с магнитной проницаемостью более 1,510 Гн/м и снабжен по крайней мере одним короткозамкнутым витком из материала с высокой электропроводностью, охватывающим отдельный элемент или совокупность элементов по образующей.Для улучшения герметизации дугогасительной камеры участки коротко- замкнутого витка, расположенные на элементе по крайней мере с одной стороны резервуара, снабжены слоем из материала с высокой электропроводностью, нанесенного на поверхность стального элемента.С целью улучшения охлаждениякороткозамкнутого нитка его участок,расположенный снаружи камеры, снабжен радиатором,На фиг. 1 показан полюс выключателя, общий вид; на фиг, 2 -...

Номер патента: 1022575

Опубликовано: 15.03.1984

Авторы: Адоньев, Аршанский, Вишневский, Ионов, Каплунова, Рабкин, Тарасов

МПК: H01H 1/58

Метки: аппаратов, контактное, электрических

...повышения надежности удержания кольца в углублении, например, 15 для контактных устройств на небольшие токи с тонкими ламелями целесообразно кольцо делать иэ пружинящего материала с поперечным разрезом.Для контактных устройств, где ла О мели прикреплены к основанию контакта гибкими связями, предлагается устанавливать второе кольцо, длякоторого выполняются углубления вламелях со сторонь 1 оси контактного 5 устройства между серединой ламели иоснованием контакта. Для дальнейшего повышения надежности второе кольцо выполнено с на- ЗО Ружным диаметром, большим наружногодиаметра первого кольца.На фиг.1 изображено розеточноеконтактное устройство с плоскимиламелями;на фиг.2 - разрез А-А на 35 фиг.1; на фиг.З - кольцевое устрой,ство с 2-образными...

Номер патента: 893093

Опубликовано: 07.03.1984

Авторы: Адоньев, Кононов, Петров

МПК: H01L 21/70

Метки: автоматический, полупроводниковых, приборов, сортировщик

...конструкцией его контактного устройства, состоящего из множества взаимосвязанных и взаимодействующих друг с другом деталей.Цель изобретения - повышение производительности сортировщика.Это достигается тем, что в известном автоматическом сортировщике полупроводниковых приборов, содержащемвибробункер, питатель с приемнымвходом и раэгрузочнья выходом, кон,тактное устройство с двумя гнездамии устройство распределения изделийпо группам, он содержит опору, соединенную с приводом качания и связанную жестко с приемным входом питателя, разгрузочный выход которого снабжен упором.На чертеже изображен общий вид автоматического сортировщика.Автоматический сортировщик содержит вибробункер 1, питатель 2 с приемным 3 и разгрузочным 4 входом ивыходом...

Номер патента: 1078485

Опубликовано: 07.03.1984

Авторы: Адоньев, Воловик, Зозуля, Ионов, Решетников, Тихомиров

МПК: H01H 33/74

Метки: большие, выключатель, высоковольтный, номинальные, токи

...контакты и расположенные коаксиально сними главные контакты - полый цилиндрический подвижный и неподвижный в виде розетки с подпружиненнымиснаружи контактными ламелями, а также защищающие главные контакты иэлектрически с ними связанные выступаквцие за оконечность неподвижныхглавных контактов искрогасительныеконтакты, последние установленывнутри неподвижного главного контакта и выполнены в виде подпружиненных20 35 изнутри контактных ламелей с дугостойкими наконечниками, контактирующих с внутренней поверхностью оконечности полого цилиндрического подвижного главного контакта.С целью продления срока службыс внутренней стороны оконечностиполого цилиндрического подвижногоглавного контакта установлено дополнительно введенное сменное кольцоиз...

Номер патента: 1069022

Опубликовано: 23.01.1984

Авторы: Абдулов, Адоньев, Бобыльков, Вишневский, Ретуев, Решетников, Романовский

МПК: H01H 33/02

Метки: выключатель, высоковольтный

...с наружным и внутренним изоляционными цилиндрами с размещенным между ними токоведушим элементом, выполненным из металлической ленты, многократно изогнутой в виде зигзагообразных изолированных друг от друга витков, электрически соединенным с подвижным и неподвижным контактами камеры, это сопротивление размещено коаксиально цилиндрической дугогасительной камере на изоляционном корпусе, а его витки расположены в направлении оси камеры, при этом длина каждого витка равна высоте наружного цилиндра шунтирующего сопротивления.Для облегчения сборки и эксплуатации выключателя шунтирующее сопротивление выполнено в виде по меньшей мере двух частей, полученных делением цилиндрического шунтирующего сопротивления по образующей.Для повышения мощности...

Номер патента: 1065914

Опубликовано: 07.01.1984

Авторы: Абдулов, Адоньев, Афанасьев, Зозуля, Ионов, Миклютин, Ретуев, Сорокин, Сушков, Тарасов

МПК: H01H 33/32

Метки: аппарат, большие, высоковольтный, коммутационный, токи

...корпусом, а подпоршневые пространстваобщей полостьк, связанной с системой управления.В каждой контактной шине выполнено по крайней мере одно отверстие, а на кольцевом корпусе индивидуальных приводов установлены направляющие стержни, которые входят в эти отверстия.С двух сторон от поршня привода двустороннего действия расположены буферы (демпферы), причем поршень может быть выполнен кольцевым.Данный высоковольтный коммутационный аппарат может быть использован в качестве разъединителя главной токоведушей системы силового выключателя и выключателя нагрузки, имеюших самостоятельные исполнения, а также входящих в аппаратные пенераторные комплексы.Рассмотрим один из вариантов использования аппарата в качестве разъединителя. На фиг. 1...

Номер патента: 1060401

Опубликовано: 15.12.1983

Авторы: Адоньев, Недобоев, Петров

МПК: B23Q 7/00

Метки: бункерное, вибрационное, загрузочное

...15устройств,Целью изобретения является повыше-.ние производительности устройства засчет обеспечения подачи .талей двумя потоками: первы с ну кной ориента цией и вторьщ с неориентированньмидеталями, что позволяет исключить заторы в потоке несориентированных деталей и облегчает их ориентацию, таккак высвободилось место для поворотаэа счет отделения ориентированных де=талей в отдельный поток.Указанная цель достигается темчто вибрационное бункерное загрузочное устройство, содержащее чашу со 30спиральнбй направляющей, ориентирующей щелью и соплом для подачи сжатоговоздуха,. снабжено расположенным надспиральной направляющей уступом, нижняя плоскость которого образует ориентируя.ую щель со сп: ральной направляющей,.а выходной...

Номер патента: 1034086

Опубликовано: 07.08.1983

Авторы: Абдулов, Адоньев, Зозуля, Ионов, Каждан, Маньков, Миклютин, Ретуев, Сушков, Терещенко

МПК: H01H 33/00

Метки: аппарат, генераторный, коммутационный

...установленном в зкранированном токопроводе, содержащем корпусв виде экрана, главную токоведущуюсистему, расположенную коаксиальнокорпусу и установленную на опорныхизоляторах, имеющую размыкаемый розе точный контакт, и вентиляционную систему, выполненную с воэможностью создания потока воздуха вдоль оси токопровода, внутри корпуса в зоне размы"каемого контакта на дистанционныхэлементах, например бабышках, установлен коаксиально главной токоведущей системе вновь введенный обтекательв виде тела вращения, внутреннийдиаметр которого выполнен наименьшимв месте контактного перехода размыкаемого контакта.Обтекатель может быть выполнен сосевым сечением в Форме трапеции без.основания с закругленными угламипри вершине, 60Кроме...

Номер патента: 1026184

Опубликовано: 30.06.1983

Авторы: Абдулов, Адоньев, Александров, Бортник, Вишневский, Воловик, Ионов, Решетников, Соснин, Тарасов, Чемерис

МПК: H01H 33/02

Метки: коммутационное

...все же он остается довольно значительным, что требует больших усилий на при- водном устройстве, приводящем в пвижение цилиндрический главный контакт,Бель изобретения - уменьшение мощности приводного устройства.Поставленная цель цостигается тем, что в устройстве на попвижном цилиндре главного контакта, с наружной стороны, в местах контактирования с непопвижными ламельными контактами во включенном положении выполнены кольцевые выступы, толщина которых больше величины провала ламелей неподвижных контактов.Для повышения напежности пугогасительного устройства, кольцевой выступ на цилиндре, расположенный со стороны дугогасительного устройства, выполнен большей цлины, чем кольцевой выступ на противоположном конце цилиндра, а жесткая...

Номер патента: 1014055

Опубликовано: 23.04.1983

Авторы: Абдулов, Адоньев, Воловик, Ионов, Каждан, Маньков, Ретуев, Решетников, Сушков, Тарасов

МПК: H01H 33/00

Метки: встроенный, выключатель, генераторный, токопровод, экранированный

...нельзя использовать в случае генераторного комплекса, встраиваемого в экранированный токопровод между генератором и повышающим трансформатором, имеющим разъединитель и двухразрывный выключатель с выхлопом вразные стороны.Целью изобретения является рас" ширение функциональных возможностейпри создании аппаратного генератор ного комплекса с двухразрывным выключателем для встраивания в экранированный,токопровод между генератором и псвышающим трансформатором,С эддой целью генердторный выклю О чатель, встроенный в экранированный токопровод содержащий корпус в виде экрана, на который через изо.ляторы опирается дугогасительное уст. ройство, расположенное по оси токо- провода с выхлопной трубой, соединенной через скользящее уплотнение с...

Номер патента: 1003184

Опубликовано: 07.03.1983

Авторы: Адоньев, Ионов, Кубышкин, Лунин, Мессерман, Ретуев, Решетников, Романовский, Фролов, Шерман

МПК: H01H 33/04

Метки: выключатель, высоковольтный, генераторный

...осуществляется блоком 7 управ 45ления, связанным с блоком 8 оперативного управления выключателем, после. довательно соединенные шунтирующий резистор 9 и коммутирующий элемент 10в виде тиристорного блока с блоком 115 Оуправления, Блок 5 управления дугогасительного элемента 4 связан с датчиком 12 тока и блоком 13 релейнойзащиты. Выключатель работает следующим об разом,При протекании тока по главной токо ведущей системе главные контакты 1 и84контакты 2 отделителя замкнуты, контакты дугогасительного элемента разомкнуты, тиристорные блоки б и 10 заперты.В оперативном режиме подается команда отключения от блока 8 оперативного управления на привод 3 главных контактов 1 и отделителя 2 и блок 7 управления тиристорным узлом 6, Размыкаются...

Номер патента: 1001208

Опубликовано: 28.02.1983

Авторы: Абдулов, Адоньев, Ионов, Каплунова, Сагалло, Тарасов

МПК: H01H 1/50

Метки: контактное

...Тна фиг, 1; на фиг. 3 - ограничительс закругленной гранью; на фиг, 4устройство, вид сверху.Контактное устройство содержиттокопроводящие ламели 1, подвижныйконтакт 2 и основание 3, Ламели 1вставлены выступами 4 в пазы упора 5 основания 3 и снабжены контактнымипружинами б. На основании 3 закреплены механические ограничители отброса ламелей 1 в виде планок 7.Узел контактного устройства,изображенный на фиг. 2, имеет гибкую токопроводящую связь 8, закрепленную одним концом на ламели 1, авторым на основании 3 контакта совместно с ограничителем 7. Иеханический ограничитель, изображенныйна фиг. 3, имеет со стороны ламелизакругленную грань 9.Устройство работает следующимобразом.При включенном положении устройства контактное нажатие ламели 1...

Номер патента: 999127

Опубликовано: 23.02.1983

Авторы: Адоньев, Кононов, Петров

МПК: H01L 21/00

Метки: полупроводниковых, приборов, сортировки

...13 для выводов 14 измеряемых полупроводниковых приборов, Контактные элементы 15 и 16 установлены симметрично относительно корпуса 9 и закреплены в стойке 17 корпуса 9 контактного механизма 3. В стойке 17 также установлена подвижная вилка 18, продольные образующие которой (рычаги) своими концами взаимодействуют с 4 О контактными элементами 15 и 16. Вилка 18 посредством рычагов 19 и планки 20 соединена с ее приводом 21,Контактные элементы 15 и 16 могут быть смонтированы отдельно от контактного 145 механизма 3 и снабжены приводом. 1 О Устройство работает следующим об, разом.ФИз вибробункера 1 по лотку 2 при- бор подается в загрузочный паз 11 контактного механизма (первая позиция). Этот паз совмещен с лотком 2 и с одним из карманов. карусели...

Номер патента: 985835

Опубликовано: 30.12.1982

Авторы: Адоньев, Егоров, Ионов, Мальчик, Петрова, Пукина, Решетников, Тарасов, Чакст

МПК: H01F 27/08, H01F 38/30

Метки: одновитковый, трансформатор

...повышает эффективность жидкостного охлаждения, позволяет повысить длительно пропускаемый ток при минимальном расходе охлаждающей жидкости. Формула изобретенияОдновитковый траноорматор тока набольшие номинальные токи, преимущественно генераторный, содержащий первичную обмотку в виде токоведущей трубыи расположенные концентрпчно с иейсердечники с вторичными обмотками,о т л и ч а ю щ и й с я тем, что, сцелью уменьшения габаритов, он снабженохлаждающей трубой, расположеннойвнутри токоведущей трубы концентричнос ней, на наружной поверхности охлаждающей трубы укреплены перегороди ввиде перемежающихся дисков двух различных наружных диаметров, причем вдисках большего диаметра выполненыотверстия со стороны поверхности охлаждающей трубы,...
