Устройство для подачи микросхем, преимущественно в установках для сортировки по электрическим параметрам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

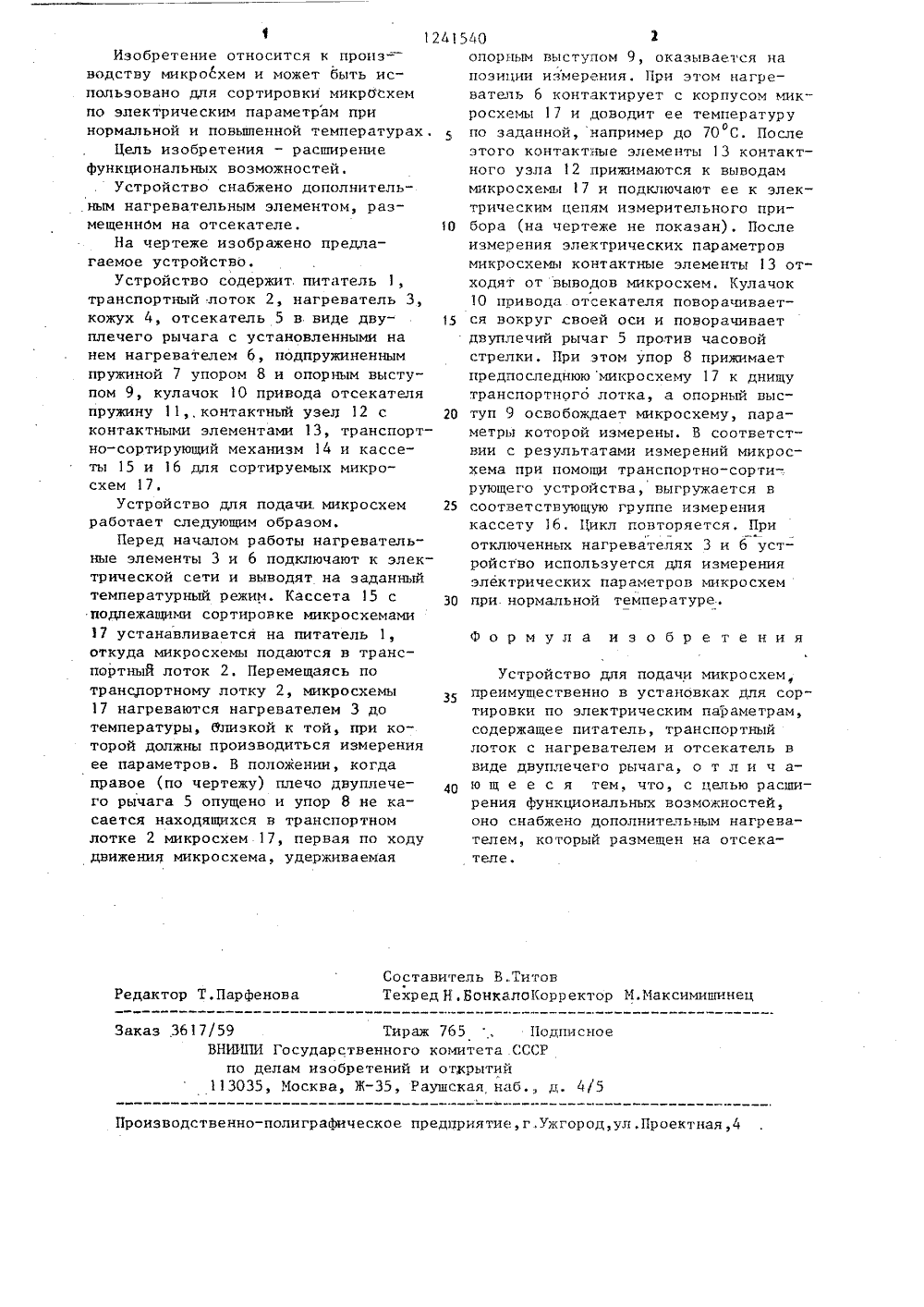

(5) 4 5 К 130 ВСЕМЗЧ 4 ЯВ Шайи ВАЖА ПИСАНИЕ ИЗОБРЕТЕНИЯ Н А ВТОРСКОМУ С 8 ИДЕТЕЛЬСТВУ осится к микро- ости к производ Ю ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54) УСТРОЙСТВО ДЛЯПРЕИИУП 1 ЕСТВЕННО В УТИРОВКИ ПО ЭЛЕКТРИЧ(57) Изобретение отэлектронике, в част24И.Пасечник,аков и В.А.Адоньев8.8)етельство СССРЕ 21/70, 1979.ельство СССРК 13/08, 1977.ПОДАЧИ МИКРОСХЕМ,СТАНО,КАХ ДЛЯ СОРству микросхем. Цель изобретения. - расширение Функциональных возможностей. Микросхемы 17 предварительно нагреваются нагревателем 3 и поэлементно подаются на позицию контроля параметров. Нагреватель 6 доводит температуру микросхемы 17 до заданного значения, а посредством контактных элементов 13 осуществляют контроль. Устройство позволяет осуществлять контроль микросхем 17 как при нормальной температуре (при отключенных нагревателях 3 и 6), так и при заданной повышенной температуре, 1 ил,1 1Изобретение относится к произ= водству микроЕхем и может быть использовано для сортировки микросхем по электрическим параметрам при нормальной и повьппенной температурах .Цель изобретения - расширение функциональных возможностей.Устройство снабжено дополнительным нагревательным элементом, размещеннбм на отсекателе.На чертеже изображено предлагаемое устройство.Устройство содержит. питатель транспортный лоток 2, нагреватель 3, кожух 4, отсекатель 5 в виде двуплечего рычага с установленными на нем нагревателем 6, подпружиненным пружиной 7 упором 8 и опорным выступом 9, кулачок 10 привода отсекателя пружину 11 контактный узел 12 с контактными элементами 13, транспортно-сортирующий механизм 14 и кассеты 15 и 16 для сортируемых микросхем 17.Устройство для подачи. микросхем работает следующим образом.Перед началом работы нагревательные элементы 3 и 6 подключают к элек трической сети и выводят на заданный температурный режим. Кассета 15 с подлежащими сортировке микросхемами 17 устанавливается на питатель 1, откуда микросхемы подаются в транспортный лоток 2. Перемещаясь по трансдортному лотку 2, микросхемы 17 нагреваются нагревателем 3 до температуры, близкой к той, при которой должны производиться измерения ее параметров. В положении, когда правое (по чертежу) плечо двуплечего рычага 5 опущено и упор 8 не касается находящихся в транспортиом лотке 2 микросхем 17, первая по ходу движения микросхема, удерживаемая 24540 2опорным выступом 9, оказывается напозиции измерения. При этом нагреватель 6 контактирует с корпусом микросхемы 17 и доводит ее температуру 5 по заданной, например до 70 С. Послеэтого контактные элементы 13 контактного узла 12 прижимаются к выводаммикросхемы 17 и подключают ее к электрическим цепям измерительного при бора (на чертеже не показан). Послеизмерения электрических параметровмикросхемы контактные элементы 13 отходят от выводов микросхем. Кулачок1 О привода отсекателя поворачивает ся вокруг своей оси и поворачиваетдвуплечий рычаг 5 против часовойстрелки, При этом упор 8 прижимаетпредпоследнюю микросхему 17 к днищутранспортного лотка, а опорный выс туп 9 освобождает микросхему, параметры которой измерены. В соответствии с результатами измерений микросхема при помощи транспортно-сорти-,рующего устройства, выгружается в 25 соответствующую группе измерениякассету 16, Цикл повторяется, Приотключенных нагревателях 3 и 6 устройство используется для измеренияэлектрических параметров микросхем 30 нри. нормальной температуре Формула изобретения Устройство для подачи микросхем,преимущественно в установках для сортировки по электрическим параметрам,содержащее питатель, транспортныйлоток с нагревателем и отсекатель ввиде двуплечего рычага, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей,оно снабжено дополнительным нагревателем, который размещен на отсекателе. Составитель В,ТитовТехред Н,БонкалоКорректор М.Максимишинец Редактор Т.Парфенова Заказ,3617/59 Тираж 765ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие,г,Ужгород,ул,Проектная,4
СмотретьЗаявка
3794565, 26.09.1984
ПРЕДПРИЯТИЕ ПЯ Р-6707
ПЕТРОВ ЛЕВ НИКОЛАЕВИЧ, ПАСЕЧНИК ВАЛЕРИЙ ИВАНОВИЧ, КОНОНОВ ВАЛЕРИЙ ИВАНОВИЧ, ШПАКОВ ВИКТОР АЛЕКСЕЕВИЧ, АДОНЬЕВ ВИКТОР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H05K 13/02, H05K 13/08
Метки: микросхем, параметрам, подачи, преимущественно, сортировки, установках, электрическим
Опубликовано: 30.06.1986
