Номер патента: 1416092

Опубликовано: 15.08.1988

Автор: Отто

МПК: A01K 5/02

Метки: кормораздатчик

...имеют сквозные отверстия 13, а последний элемент 9 закреплен на наружной поверхности нижней боковиныжелоба 1. Гибкие боковые тяги 11 расположены внутри полых подвесок 2 иосевых отверстий 13 элементов 9 и жестко прикреплены к крайним элементам 9. Боковые тяги 11 соединены сгибкой центральной тягой 15, снабженной приводным барабаном 16, соединен ным посредством цепной передачи 17с редуктором 18 цевочного колеса 19Редуктор 18 снабжен самотормозящейсяпарой (не показана). Цевочное колесо19 выполнено контактирующим с перфорированной планкой 20, закрепленнойна направляющих 4 в начале ряда кор.мушек 21. Длина желоба 1 равна длине кормушки 21. Для перемещения кормораздатчика с одного ряда кормушек 21на другой направляющие 4...

Номер патента: 1416093

Опубликовано: 15.08.1988

Автор: Отто

МПК: A01K 5/02

Метки: дозатор, кормов

...воэдухопроводом 17 с соответствующим межлопастным пространством ячейки 6 барабана 5. Неподвижныйдиск 15 закреплен на корпусе 1 и имеет нагнетающий паз 18, сообщенный систочником 11 сжатого воздуха, и выпускной паз 19, снабженный патрубком20 и краном 21. Барабан 5 выполненс решетчатыми дугообразными ограничителямн 22 для днищ 8 ячеек 6, прикрепленными к его лопастям 7 и торцам 9 45у их внешних кромок, что предотвращает трение днищ 8 о внутреннюю поверхность корпуса 1.Дозатор кормов работает следующимобразом,50Предварительно путем подачи сжатого воздуха иэ источника 11 через воздухораспределитель 10 и воздухопроводы 17 в межлопастные пространствапод эластичные днища 8 последние устанавливаются в положения, соответствующие...

Номер патента: 1416094

Опубликовано: 15.08.1988

Авторы: Андреев, Бабенко, Бабкин, Марков, Наумец, Титаренко

МПК: A01K 67/02

Метки: выращивания, телят

...и пятый день дачу препарата повторяют в дозе, уменьшенной на 50%,также перед кормлением молозива,В случае возникновения желудочнокишечных заболеваний, сопровождающихся диареей, препарат назначают в период голодной диеты вместо водносолевых растворов, При этом целесообразно сочетанное применение препарата и средств этиотропной терапии(антибиотики широкого спектра действия и др.).Определение биологический активности проводят в опытах на культуреклеток и на телятах.П р и м е р 1. В испытуемые растворы вносят расплодку клеток ППК,устанавливают концентрацию 100000клеток в 1 мл раствора. Высевают встеклянные матрасы и помешают в термостат при 37 С. В течение 24-96 чпроводят учет роста, время образования монослоя, сроки...

Номер патента: 1416095

Опубликовано: 15.08.1988

Авторы: Амонов, Ата-Курбанов, Джальменов, Ибрагимов

МПК: A01K 67/02

Метки: алмазной, каракульских, отбора, расцветки, селекции, ягнят

...пар.1 вариант подбора (1 баран и 175 маток) - оба родителя однородной алмазной расцветки, не имеют пигментированных пятен.2,вариант (1 баран и 130 маток) баран имеет маркерный признак, у маток он отсутствует.3 вариант (1 баран и 143 матки) - оба родителя имеют морфологический маркерный признак.4, вариант (2 барана и 336 маток) - бараны-производители алмазной расцветки имели маркерный признак, матки были серебристой расцветки, у них маркерный признак не проявлялся.5 вариант (2 барана и 441 матка) оба родителя серебристой расцветки без маркерного признака (контролЬ).Сравнительная характеристика племенных качеств ягнят, оцененных по морфологическому маркеру - наличию пигментированных пятен на губе и егоотсутствию, представлена в...

Номер патента: 1417845

Опубликовано: 23.08.1988

Авторы: Гагарин, Федоренко

МПК: A01K 1/02

Метки: животноводческая, ферма

...рельсовые пути всех помещенийрасположены перпендикулярно их продольным осям и соединены между собойс образованием замкнутого контура,внутри которого расположен технологический участок 3 (поле),Уборка животноводческого помещения производится следующим образом.С противоположных сторон в проемыживотноводческого помещения въезжают тележки, стопорятся фиксаторами17, на одной из них находится навозоуборочное (скреперное) устройство,Конец тягового органа 9 лебедки 10другой тележки подают механизмом подачи тягового органа 15 и фиксируютк скреперному устройству (не покаЛано), открывают кузова тележек 11,включают лебедки 10 дальней тележки11,Скреперное (навозоуборочное) устройство собирает навоз, перемещаетего в сторону открытого кузова...

Номер патента: 1417846

Опубликовано: 23.08.1988

Авторы: Анисович, Калистратов

МПК: A01K 1/02

Метки: животных, помещение, содержания

...удлинитель посредством пальца 7, кронштейна 8 и болтов 9 шарнирно прикреплен к продольной перегородке, На удлинителе припомощи пальца 10 установлен поворотный в вертикальной плоскости двуплечий рычаг 11, который посредством пру.жины 12 связан с продольной перегородкой, и выступы 13 для фиксации двуплечего рычага в вертикальном и горизонтальном положениях. Кормораздатчик снабжен упором 14, взаимодействующим с плечами двуплечего рычага,Упор 14 закреплен на оси ходового колеса 15 и его рабочая часть выполненас роликом 16. Между смежными удлинителями установлена связывающая их поперечная стяжка 17, имеющая регулир ов очный эл емент 18,Помещение для содержания животныхэксплуатируется следующим образом,Для раздачи кормов включается...

Номер патента: 1417847

Опубликовано: 23.08.1988

Автор: Петров

МПК: A01K 5/00

Метки: кормораздатчик

...8 и 9 - сдвига перемещения по фазе,Кормораздатчик работает следующимобразом,Корм загружается в бункер при рас- .положении счесывающего транспортераб в крайнем правом положении в бункере 3. Одновременно с этим происходитвозвратно-поступательное перемещениепоршней 7-9 за счет подвода к нимэнергии от привода 11 через воздухораспределители 12-14. Последние дваиз них имеют сдвиг перемещений по фазе, Кормовой массе сообщается колебательное движение, которое уменьшает 45внутреннее трение и сцепление частицкорма, вследствие чего происходит выравнивание свободной поверхности иобъемной массы корма во всем объемебункера. Применение только вертикальных колебаний не позволяет полностьюрешать задачу интенсификации процесса разравнивания...

Номер патента: 1417848

Опубликовано: 23.08.1988

Автор: Лиходед

МПК: A01K 5/00, B65G 65/48

Метки: выдачи, приема

...выходит за пределы приспособленияб для подачи материала и опираетсяпосредством опорных кронштейнов 12 юаоснование 4. Приспособление б выполнено д виде секторов, образованныхпродольными разделительными перегородками 13, закрепленными на вращающихся дисках 11. На торцах перегородок имеется криволинейный козырек 14, 40выполненный в форме, соответствующейцилиндрической форме бункера 1, а перегородки 13 установлены с возможностью взаимодействия внутренним концомс поверхностью кожуха 9, обеспечивая 45свободное вращение приспособления дляподачи материала в шнек,Угол между разделительными перегородками равен 120 . Длина заборногоокна равна расстоянию между дискамиприспособления для подачи материала,Вращающий момент от привода передается юа...

Номер патента: 1417849

Опубликовано: 23.08.1988

Авторы: Николаев, Рабский

МПК: A01K 5/02

Метки: дозатор, кормов

...в цепь питания пускателя 28.Дозатор работает следующим образом.При включении питания напряжениечерез контакты 27 поступает на магнитный пускатель 28, который включаетпривод 2 перемещения и дозатор начинает движение вдоль кормового прохода, Зубчатое колесо 10 зафиксированопосредством шарика 11 с пружиной 12 в положении, обеспечивающем в дальнейшем правильный контакт ее с зубчатой рейкой 14. Величина текущей индивиМдуальной дозы определяется положением нониуса 17, имеющего возможность возвратно-поступательного перемещения, относительно шкалы 15 зубчатой рейки 14, При выставке индивидуальной дозы штырь 19 перемещается в пазу 23 пластины 22После взаимодействия зубьев зубчатого колеса 10 и закрепленной перед кормушками рейки 14...

Номер патента: 1417851

Опубликовано: 23.08.1988

Авторы: Жакыпбеков, Зинатуллин, Кулдин, Марин, Нагорный, Самодуров, Шаламов, Шталь

МПК: A01K 29/00

Метки: животных, перемещения

...стоек 16. Каретка 2 состоит издвух пар ходовых колес 14, двух парзамыкающих роликов 15, стойки 17,блока 18, установленных на раме каретки, Загон устройства для перемещения животных образован эластичнымигибкими лентами 19, которые, пересекаясь в углах друг под другом, кон 50цами крепятся к стойкам 17 каретки2, огибая ролики стоек 16 каретки 1,и на одной из сторон загона ленты19 имеют соединительные замки 20.Устройство для перемещения животных работает следующим образом.Открывают замки 20, рассоединяютленты 19, в образованный проход загоняют животных, заполняя ими загон, По заполнении образованный проход закрывают путем соединения лент 19 замками 20. После этого животных в загоне уплотняют до тех пор, пока не добьются такого...

Номер патента: 1417852

Опубликовано: 23.08.1988

Авторы: Герасимович, Забродский, Ковган, Степанцов

МПК: A01K 31/06, A01K 31/18

Метки: батарея, клеточная, птицы, содержания

...7 изолирована от поверхноститрубы и внешней среды стеклоэмалевымпокрытием 8, при этом на внутренней 25поверхности трубы также имеется изоляция 9 в виде стеклоэмалевого покрытия, Подвижная часть 4 подножной решетки установлена на каркасе посредством пружин 10, а трубчатые нагревательные элементы связаны между собой штангами 11 и закреплены под подвижной частью 5 подножной решеткипосредством изоляторов 12. Труба 6нагревательных элементов одним концом связана с системой водопровода13 через эапорный вентиль 14, клапан15 которого установлен с возможностью взаимодействия с неподвижной частью 4 подножной решетки, а другой ко нец трубы 6 связан с желобковой поилкой 3 патрубком 16, Под клетками2 имеется пометный лоток 17Клеточная батарея...

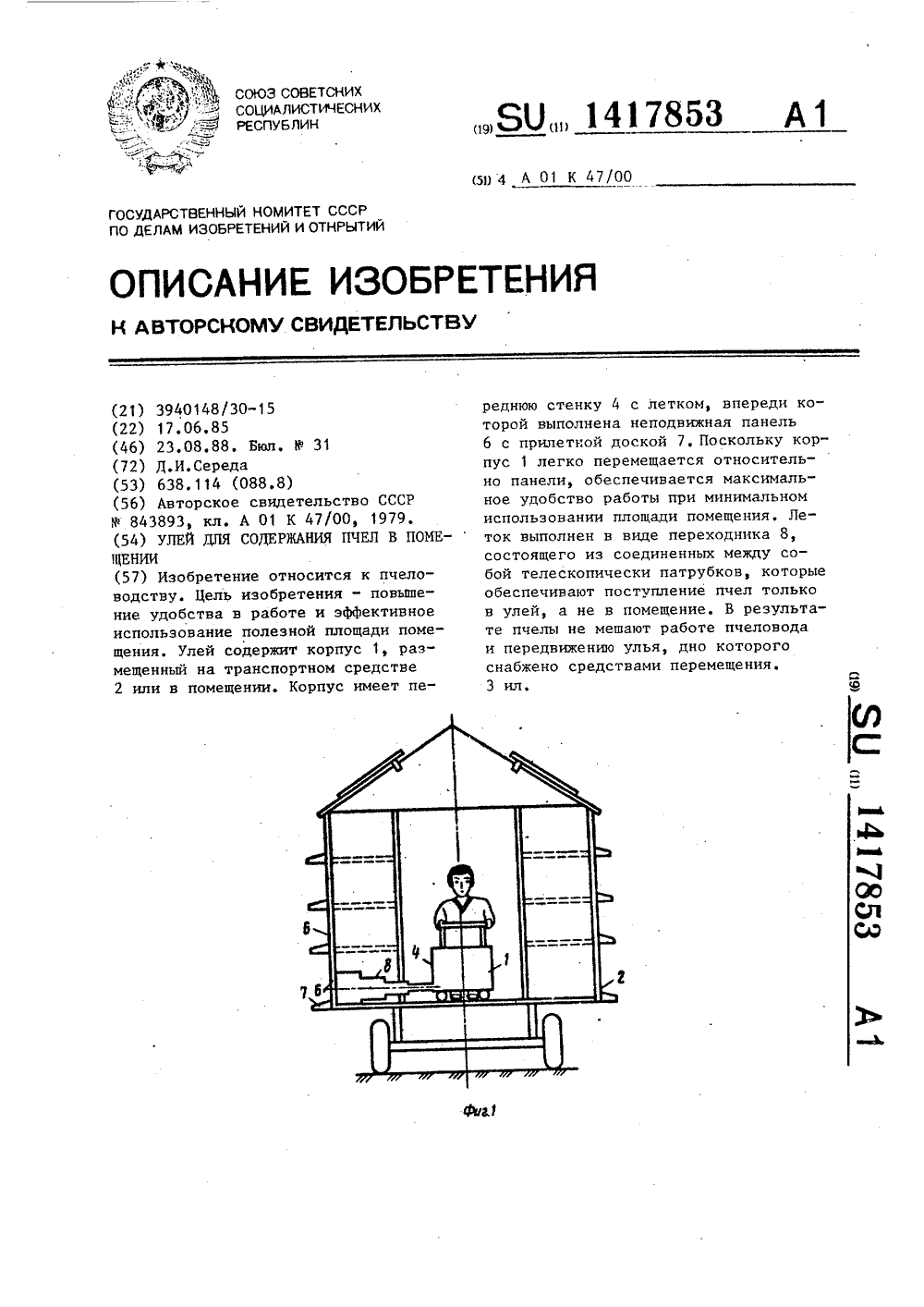

Номер патента: 1417853

Опубликовано: 23.08.1988

Автор: Середа

МПК: A01K 47/00

Метки: помещении, пчел, содержания, улей

...или в помещении выполнены неподвижные панели 6 с леткоми прилетной доской 7, закрепленнойк панели.Между передней стенкой улья и неподвижной панелью установлен переходник 8, выполненный из элементовтелескопического соединения, полыхвнутри. Соответствующие элементы переходника жестко закреплены к передней стенке 4 и неподвижной панели 6в районе летков, обеспечивая свободный проход пчел от прилетной доскив гнездо без их травмирования иудаления за пределы гнезда. Задняястенка корпуса имеет ручки 9, а днище корпуса - транспортное устройство 10 для удобства выдвигания приосмотре гнезда пчел и возвращенияего на рабочее место.Улей работает следующим образом.При нажатии на рычаги, вмонтированные в ручках 9, корпус 1 расстопоривается и...

Номер патента: 1417854

Опубликовано: 23.08.1988

Автор: Дунаев

МПК: A01K 47/00

Метки: круглогодичного, павильоне, передвижном, пчел, содержания

...условиях уменьшается. При наличии незаселенных ячеек 4 производят замену рамок с бракованными сотами, отъем рамок с запечатанной пергой, отъем отводков.Для откачки меда товарный мед берут в основном из средних ячеек, в которых расплода нет, тяк как матки к ним доступа не имеют, а с верхних и нижних ячеек - выборочно для расширения фронта работы маткаМ .В момент открывания дверцы 14 по периметру ячейки легко обдымливают для предупреждения пчел от вылета. Форточку 27 в окне и двери павильона открывают, Затем выдвигают кассету 5 по направлявшим из ячейки и устанавливают в устройство, предохраняющее от разлета пчел, которое плотно соединяется с открытой .нижней ячейкой, Рамки поочередно стряхивают в кассеты и пчелы по откосам устройства...

Номер патента: 1417855

Опубликовано: 23.08.1988

Автор: Киселев

МПК: A01K 57/00

Метки: роеуловитель

...(не показано), перекрываемое створкой 4, размещенной в направляющих 5, которыеустановлены на боковой стенке камеры2, К створке 4 прикреплена тяга б,которая перекинута через механическийблок 7 и связана с подвижным элементом электромагнитного реле 8, На 20приманочной рамке 1 при помощи креплений 9 закреплен датчик 10 температуры (в данном случае батарея термопар) при помощи проводов 11 электрически соединенный с усилителем 12,который в свою очередь при помощипроводов 13 электрически соединен сэлектромагнитным реле 8, К усилителю12 подключен блок 14 электрическогопитания, который для стационарных 30пасек включен в электрическую сеть.Для кочевых пасек в качестве блока14 питания могут использоваться химические элементы,...

Номер патента: 1417856

Опубликовано: 23.08.1988

Автор: Запорожец

МПК: A01K 67/00

Метки: биологического, виноградных, запорожца, исследований, лабораторных, препарата, приготовления, улиток

...и оставляют в помещении.Скармливацие улиткам листьев одуванчика, выдержанных в 0,001%-номрастворе нитрита натрия, сопровождалось получением одной кладки яиц,одна кладка яиц также получена отулиток, которым давали листья одуванчика, выдержанных в 0,0015%-номрастворе нитрита калия, В обоихконтролях кладки яиц отсутствовали.В опытах улитки оставались жизнеспособными.П р и м е р 2. Последовательность технических операций аналогична примеру 1, но здесь листья одуванчика выдерживают в 0,002%-номрастворе нитрита натрия и в 0,0025%ном растворе нитрита калия (опытныесосуды),В опытах получено 3 кладки яиц отулиток (скармливают листья, выдержанные в растворе нитрита натрия)и 4 кладки яиц скармливают листья,выдержанные в растворе...

Номер патента: 1417857

Опубликовано: 23.08.1988

Авторы: Абдисатаров, Матмусаев, Резник

МПК: A01K 67/04

Метки: зрелости, коконов, шелкопряда

...волн,установленную на выходе камеры 3 исоединенную с измерителем 6 ослабления электромагнитных колебаний, выход которого через вычислительный 45блок 7 соединен с блоком 8 индикации.Устройство работает следуюшимобразом,Образец коконон постоянной массыразмещают в камере 3 с постояннымигеометрическими размерами, ныполненной из материала, прозрачного дляэлектромагнитных волн, например изоргстекла. На образец коконон спомощью излучающей антенны 2 направляют электромагнитные колебания55заданной частоты, возбуждаемые генератором 1, Прошедшие через образецкоконов электромагнитные колебания с помощью приемной антенны 5 направляют на измеритель 6 ослабленияэлектромагнитных колебаний, Измеренное значение ослабления д...

Номер патента: 1419626

Опубликовано: 30.08.1988

Авторы: Богдан, Заватский

МПК: A01K 1/00

Метки: животных, содержания

...Верхняя часть передней стенки кормушки 1 выполнена в виде короба 5, внутри которого установлены вакуум-провод 6 и молоко- провод 7Задняя стенка 8 короба закреплена на шарнире 9 и может откидываться вверх, а передняя стенка 10 имеет проемы через одно стойло для вакуум-молочных кранов 11, к которым подключаются доильные аппараты. Вакуум-молочные краны закрыты откидными козырьками (не показаны) .Общая высота передней стенки кормушки с коробом не превышает 500 мм,Устройство для содержания животных работает следующим образом.Животные размещаются в стойлах между ограждениями 2. Корм они поедают иэ кормушки 1, а воду пьют иэ автопоилок 3, Навоз иэ стойла отгребается в навозный канал 4 и далее транспортйруется эа пределы здания. Доят коров...

Номер патента: 1419627

Опубликовано: 30.08.1988

Авторы: Мухачев, Рягин, Таскаев, Хлебников

МПК: A01K 1/01

Метки: вязких, перекачки

...поворота в вертикальной плоскости и совмещения своим загрузочнымокном 3 с входом 10 нагнетательноготрубопровода 5, Продольная ось загруэочной горловины 4 совпадает с осьювращения приемной камеры 2. Устройство снабжено дополнительной заслонкой 11, которая выполнена в видечасти цилиндрической поверхности дляперекрывания входа 10 нагнетательного трубопровода 5 и установлена наприемной камере 2. Режущее приспособление 12 расположено у заг рузочногоокна 3 приемной камеры 2. Поворотприемной камеры 2 осуществляется гидроцилиндром 13,Устройство работает следующим образом.Б исходном положении ось приемнойкамеры 2 совмещена с осью загрузочной горловины 4, поршень 6, посредством гидроцилиндра 7 движется внизи в приемную камеру 2 из...

Номер патента: 1419628

Опубликовано: 30.08.1988

Автор: Овчаренко

МПК: A01K 1/015

Метки: каналов, навозных, перекрытия, решетка

...несмежных с упомянутой, Ось 2 установлена в проушинах б, которые закреплены на стенках 7 навозного канала 8. Планка 1 имеет пару отверстий 9, причем одно отверстие выполнено непосредственно у торца этой планки, а второе отверстие - на удалении от второго торца планки, равном наибольшему размеру (по длине) рычага 3, Планка 1 от осевых перемещений по шейке 10 колена 4 рычага 3 закреплена посредством стопор- ного кольца 11. С целью обеспечения самоочищения торцовой плоскости планки 1 от попадающего навоза онаимеет клиновидную форму.Решетку используют следующим образом.Животное, находясь на решетке, наступает копытом на планку 1, которая под действием веса животного опускается и смещается в горизонтальной плоскости относительно смежной...

Номер патента: 1419629

Опубликовано: 30.08.1988

Авторы: Власенко, Герасимович, Кисель, Прищепов

МПК: A01K 1/015

Метки: животных, молодняка, обогреватель

...динения шарнирами 9. 2 О Обогреватель работает следующим образом.В начальный период обогрева (первые дни после опоросов) однаиз панелей 1 поворачивается относительно оси шарниров 9 на 180 , при этом имеющиеся на кронштейнах 7 ограничители 8 удерживают ее в положении, параллельном плоскости нижней панели на минимально допустимом расстоянии от нее (для поросят это расстояние составляет 20 см). Длина кронштейнов 7 составляет 1/2 указанного расстояния. При этом с помощью коммутирую щего устройства производят переключение питающего напряжения панелей таким образом, что температура верхней поддерживается в пределах, необходимых для обеспечения оптимальных теплоО потерь животных за счет снижения их конвективной составляющей, а нижней на уровне,...

Номер патента: 1419630

Опубликовано: 30.08.1988

Авторы: Кочарян, Саркисян, Хангельдян, Хоецьян

МПК: A01K 1/06

Метки: коров, привязью, рама, стойловая
