Улей для содержания пчел в помещении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1417853
Автор: Середа
Текст

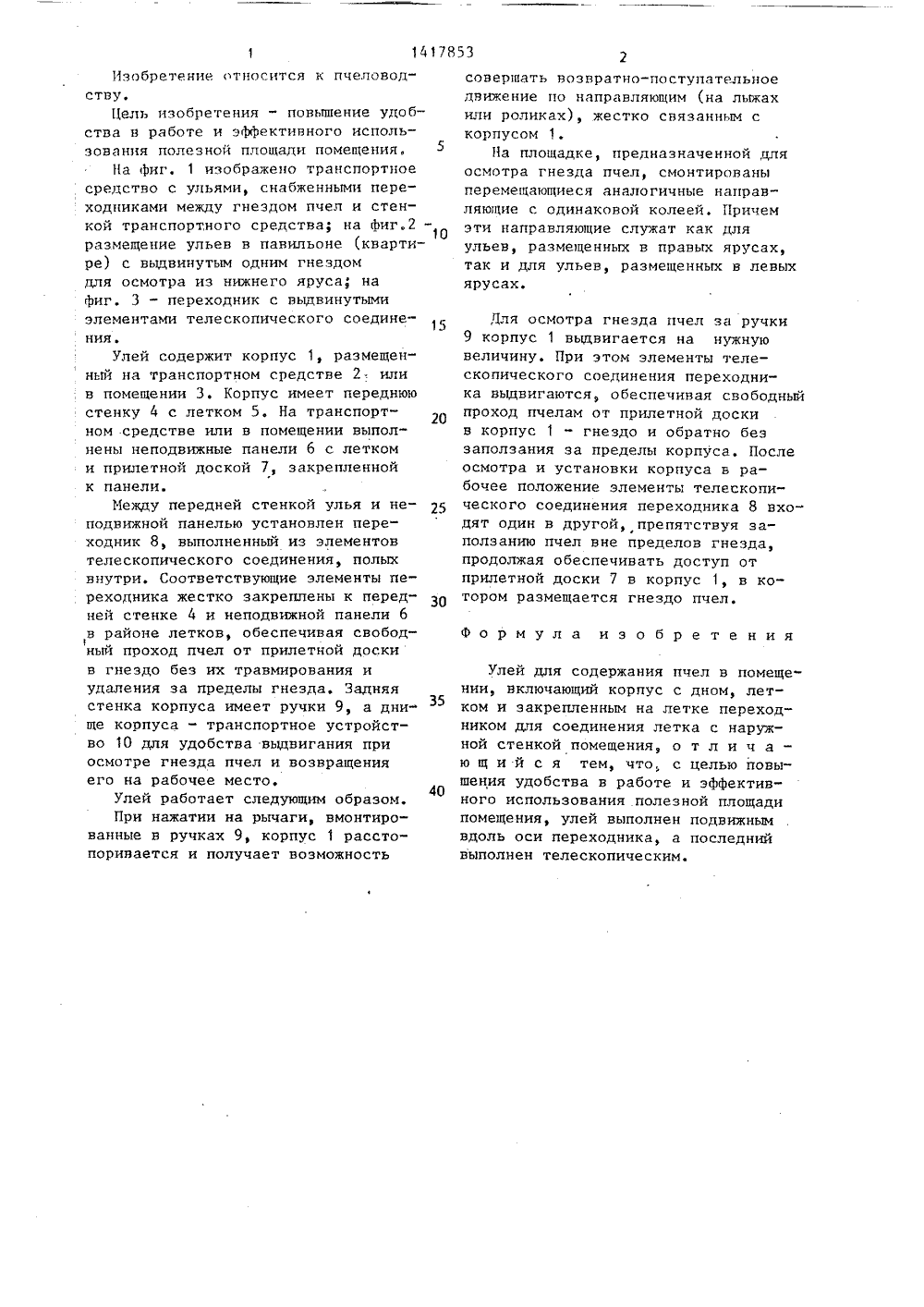

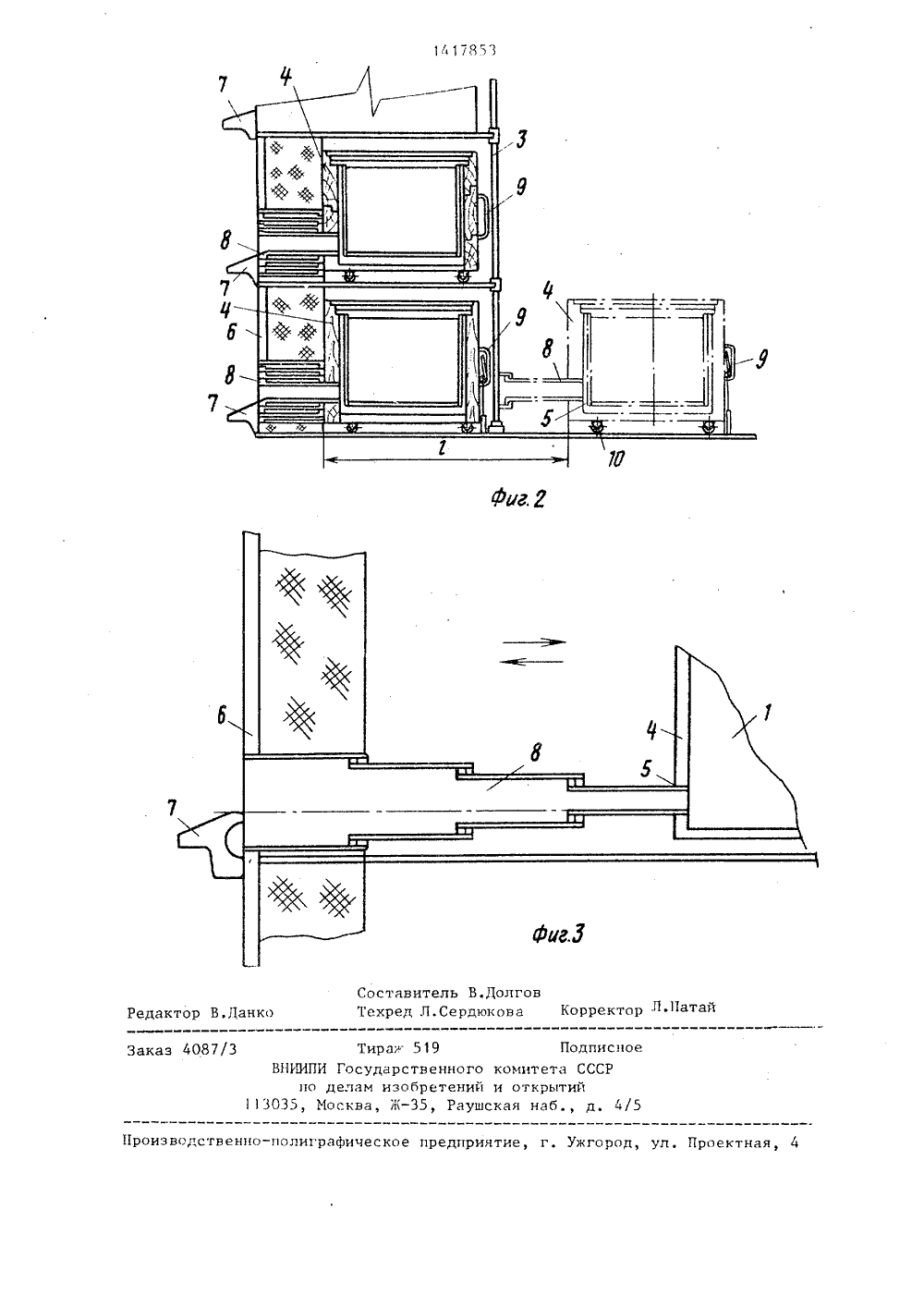

51) 4 А 01 К 47/00 ИСАНИЕ ИЗОБРЕТЕН тво СССРО, 1979.ПЧЕЛ В ПО пчело- овышективно ди пом 1, раз дств ет п ОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УЛЕЙ ДЛЯ СОДЕРЖАНИЯЩЕНИИ(57) Изобретение относитсяводству. Цель изобретения -ние удобства в работе и эффиспользование полезной площщения. Улей содержит корпусмещенный на транспортном ср2 или в помещении. Корпус им 801417853 А 1 реднюю стенку 4 с летком, впереди которой выполнена неподвижная панель6 с прилетной доской 7, Поскольку корпус 1 легко перемещается относительно панели, обеспечивается максимальное удобство работы при минимальномиспользовании площади помещения. Леток выполнен в виде переходника 8,состоящего из соединенных между собой телескопически патрубков, которыеобеспечивают поступление пчел тольков улей, а не в помещение. В результате пчелы не мешают работе пчеловодаи передвижению улья, дно которогоснабжено средствами перемещения.3 ил.Изобретение относится к пчеловодству,Цель изобретения - повьппение удобства в работе и эффективного использования полезной площади помещения.На фиг. 1 изображено транспортноесредство с ульями, снабженными переходниками между гнездом пчел и стенкой транспортного средства; на фиг.2 -размещение ульев в павильоне (квартире) с выдвинутым одним гнездомдля осмотра из нижнего яруса; нафиг. 3 - переходник с выдвинутымиэлементами телескопического соединения,Улей содержит корпус 1, размещенный на транспортном средстве 2 илив помещении 3. Корпус имеет переднююстенку 4 с летком 5. На транспортном средстве или в помещении выполнены неподвижные панели 6 с леткоми прилетной доской 7, закрепленнойк панели.Между передней стенкой улья и неподвижной панелью установлен переходник 8, выполненный из элементовтелескопического соединения, полыхвнутри. Соответствующие элементы переходника жестко закреплены к передней стенке 4 и неподвижной панели 6в районе летков, обеспечивая свободный проход пчел от прилетной доскив гнездо без их травмирования иудаления за пределы гнезда. Задняястенка корпуса имеет ручки 9, а днище корпуса - транспортное устройство 10 для удобства выдвигания приосмотре гнезда пчел и возвращенияего на рабочее место.Улей работает следующим образом.При нажатии на рычаги, вмонтированные в ручках 9, корпус 1 расстопоривается и получает возможность совершать возвратно-поступательное движение по направляющим (на лыжах или роликах), жестко связанным с корпусом 1.На площадке, предназначенной для осмотра гнезда пчел, смонтированы перемещающиеся аналогичные направляющие с одинаковой колеей. Причем эти направляющие служат как для ульев, размещенных в правых ярусах, так и для ульев, размещенных в левых ярусах.Для осмотра гнезда пчел за ручки 9 корпус 1 выдвигается на нужную величину. При этом элементы телескопического соединения переходника выдвигаются, обеспечивая свободный проход пчелам от прилетной доски в корпус 1 - гнездо и обратно беэ заползания за пределы корпуса После осмотра и установки корпуса в рабочее положение элементы телескопического соединения переходника 8 входят один в другой, препятствуя заползанию пчел вне пределов гнезда, продолжая обеспечивать доступ от прилетной доски 7 в корпус 1, в котором размещается гнездо пчел.формула и э о б р е т е н и яУлей для содержания пчел в помещении, включающий корпус с дном, летком и закрепленным на летке переходником для соединения летка с наружной стенкой помещения, о т л и ч а - ю щ и й с я тем, что, с целью повышения удобства в работе и эффективного использования полезной площади помещения, улей выполнен подвижным вдоль оси переходника, а последний выполнен телескопическим.17853 Составитель В ДолговТехред Л,Сердюкова Корректор .П.Патай Редактор В,Данко Заказ 4087/3 Тираж 519 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
3940148, 17.06.1985
ПРЕДПРИЯТИЕ ПЯ В-2141
СЕРЕДА ДМИТРИЙ ИВАНОВИЧ
МПК / Метки
МПК: A01K 47/00
Метки: помещении, пчел, содержания, улей
Опубликовано: 23.08.1988
Код ссылки
<a href="https://patents.su/3-1417853-ulejj-dlya-soderzhaniya-pchel-v-pomeshhenii.html" target="_blank" rel="follow" title="База патентов СССР">Улей для содержания пчел в помещении</a>
