Устройство для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

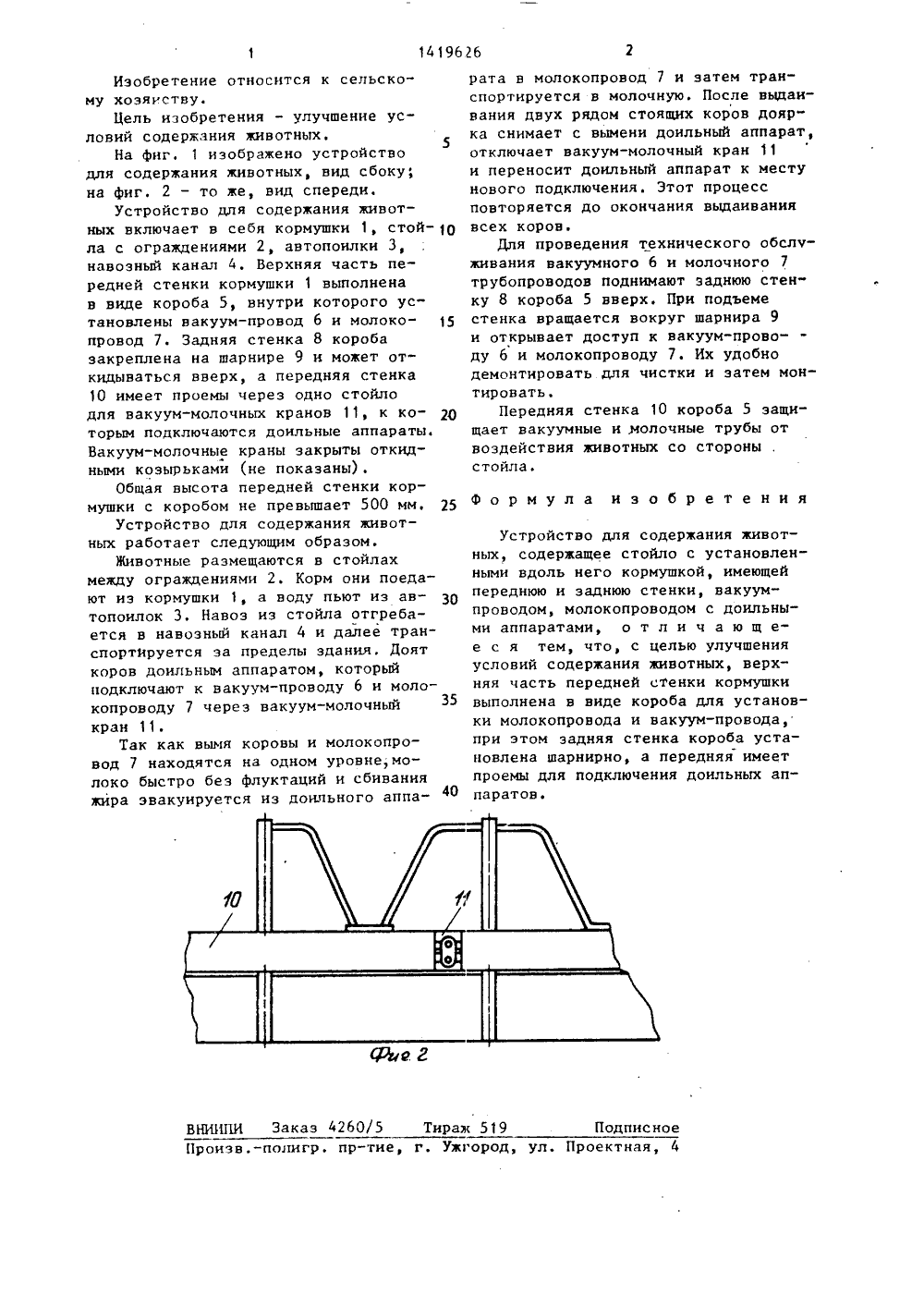

, л Я ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ОПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Центральный научно-исследовательский и проектно-технологическийинститут механизации и электрификации животноводства Южной зоны СССР(56) Авторское свидетельство СССРУ 1012848, кл. А 01 К 1/00, 1981.(54) УСТРОЙСТВО ДЛЯ СОДЕРЖАНИЯ К 4 ВОТНЫХ(57) Изобретенму хозяйству.ляется улучшен ие относится к сельск Целью изобретения явие условий содержания животных. Верхняя часть переднеистенки кормушки 1 выполнена в видекороба 5, внутри которого установлены вакуум-провод 6 и молокопровод 7.Задняя стенка 8 короба 5 закрепленана шарнире 9 и может откидыватьсявверх. Передняя стенка 10 имеет проемы для вакуум-молочных кранов, к которым подключаются доильные аппараты.При установке на одном уровне молокопровода 7 и вакуум-провода 6 с выменем коровы молоко быстро эвакуируется. Для проведения технического обслуживания вакуумного и молочноготрубопроводов поднимают заднюю стенку 8 короба вверх. 2 ил.1419626 ВНИИПИ Заказ 4260/5 Тираж 519 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к сельскому хоэяиству.Цель изобретения - улучшение условий содержания животных.На фиг, 1 изображено устройство для содержания животных, вид сбоку, на фиг. 2 - то же, вид спереди.Устройство для содержания животных включает в себя кормушки 1, стойла с ограждениями 2, автопоилки 3, навозный канал 4. Верхняя часть передней стенки кормушки 1 выполнена в виде короба 5, внутри которого установлены вакуум-провод 6 и молоко- провод 7Задняя стенка 8 короба закреплена на шарнире 9 и может откидываться вверх, а передняя стенка 10 имеет проемы через одно стойло для вакуум-молочных кранов 11, к которым подключаются доильные аппараты. Вакуум-молочные краны закрыты откидными козырьками (не показаны) .Общая высота передней стенки кормушки с коробом не превышает 500 мм,Устройство для содержания животных работает следующим образом.Животные размещаются в стойлах между ограждениями 2. Корм они поедают иэ кормушки 1, а воду пьют иэ автопоилок 3, Навоз иэ стойла отгребается в навозный канал 4 и далее транспортйруется эа пределы здания. Доят коров доильным аппаратом, который подключают к вакуум-проводу 6 и молокопроводу 7 через вакуум-молочный кран 11.Так как вымя коровы и молокопровод 7 находятся на одном уровне,молоко быстро без флуктаций и сбивания жира эвакуируется из доильного аппарата в молокопровод 7 и затем транспортируется в молочную. После выдаивания двух рядом стоящих коров доярка снимает с вымени доильный аппарат,отключает вакуум-молочный кран 11и переносит доильный аппарат к местунового подключения. Этот процессповторяется до окончания вьщаиваниявсех коров.Для проведения технического обслуживания вакуумного 6 и молочного 7трубопроводов поднимают заднюю стен"ку 8 короба 5 вверх. При подъеме 15 стенка вращается вокруг шарнира 9и открывает доступ к вакуум-проводу 6 и молокопроводу 7. Их удобнодемонтировать для чистки и затем монтировать.2 О Передняя стенка 10 короба 5 защищает вакуумные и,молочные трубы отвоздействия животных со стороныстойла. Формула изобретения Устройство для содержания животных, содержащее стойло с установленными вдоль него кормушкой, имеющейпереднюю и заднюю стенки, вакуумпроводом, молокопроводом с доильными аппаратами, о т л и ч а ю щ ее с я тем, что, с целью улучшенияусловий содержания животных, верхняя часть передней стенки кормушки35 выполнена в виде короба для установки молокопровода и вакуум-провода,при этом задняя стенка короба установлена шарнирно, а передняя имеетпроемы для подключения доильных ап 40 паратов,
СмотретьЗаявка
4210735, 09.02.1987
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ ЖИВОТНОВОДСТВА ЮЖНОЙ ЗОНЫ СССР
БОГДАН ИВАН ДЕНИСОВИЧ, ЗАВАТСКИЙ ЛЕОНИД НИКИТОВИЧ
МПК / Метки
МПК: A01K 1/00
Метки: животных, содержания
Опубликовано: 30.08.1988
Код ссылки
<a href="https://patents.su/2-1419626-ustrojjstvo-dlya-soderzhaniya-zhivotnykh.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для содержания животных</a>
