Номер патента: 1722328

Опубликовано: 30.03.1992

Автор: Корж

МПК: A01K 1/01

Метки: навоза, транспортирования

...остаточный навоз, который удаляют, используя продувочные устройства,Так для удаления остаточного навоза из камнеуловительной камеры 9 транспортного трубопровода 6 перед самым началом цикла продувки навоза с выбросом в навозохранилище 8 открывают кран 16 и из ресивера 14 по трубопроводам 15 и 17 подают сжатый воздух к многополюсному распределителю 18. Ручкой 19 управления соединяют выход распределителя 18 через трубопровод 23 с трубопроводами 29 продувочного устройства. Воздух под давлением 0,6 - 0,8 МПа выходит в полость камнеуловительной камеры 9. Ввиду образующейся смеси воздуха с навозом и дополнительного силового воздействия воздухом на навоз вверх он поднимается вверх и. удерживается над верхним уровнем камнеуловительной камеры....

Номер патента: 1722329

Опубликовано: 30.03.1992

Автор: Шиповский

МПК: A01K 1/01

Метки: животноводческих, навоза, помещений, удаления

...со стенками навозного канала, чем достигается прямолинейное движение емкости. Для перемещения емкостей служит привод в виде гибкого тягового органа 8, 30 шарнирно связанного со штырями 9, которые прикреплены снаружи к боковинам емкостей. Навозный канал может быть открытым или покрыт, например, решетчатыми полами 10, через которые провалива ется навоз, Емкости выполнены в верхней части по периметру с горизонтально отогнутыми торцовыми полками 11 и боковыми полками 12, расположенными соответственно с перекрытием одна другой и стенок 40 навозного канала, В передней и задней части каждой емкости выполнены отверстия 13 для стока жидкой фракции навоза, при этом днище 14 навозного канала расположено с уклоном в сторону накопительного...

Номер патента: 1722330

Опубликовано: 30.03.1992

Автор: Острейко

МПК: A01K 1/01

Метки: навоза, транспортирования

...пара ножей 8 с лезвиями 9, имеющими в поперечном сечении М-образную форму. На внутренней поверхности корпуса радиально закреплены размещенные между ножами три противорежущие пластины 10 с лезвиями 11, имеющими в поперечном сечении форму, идентичную форме лезвий 9, а в и родольном сечении - пилообразную форму с зубьями 12, стороны которых, обращенные к свободному концу пластин 10, расположены перпендикулярно к их продольной оси. Перемещение поршня осуществляется от приводных тяг 13, а его уплотнение - посредством сальника 14, поджимаемого фланцем 15, К корпусу со стороны нагнетательной линии присоединены стакан 16 и трубопровод 17, между которыми установлен нагнетательный клапан 18, Ножи 8 и противорежущие пластины 10 образуют...

Номер патента: 1722331

Опубликовано: 30.03.1992

Автор: Васильев

МПК: A01K 1/015

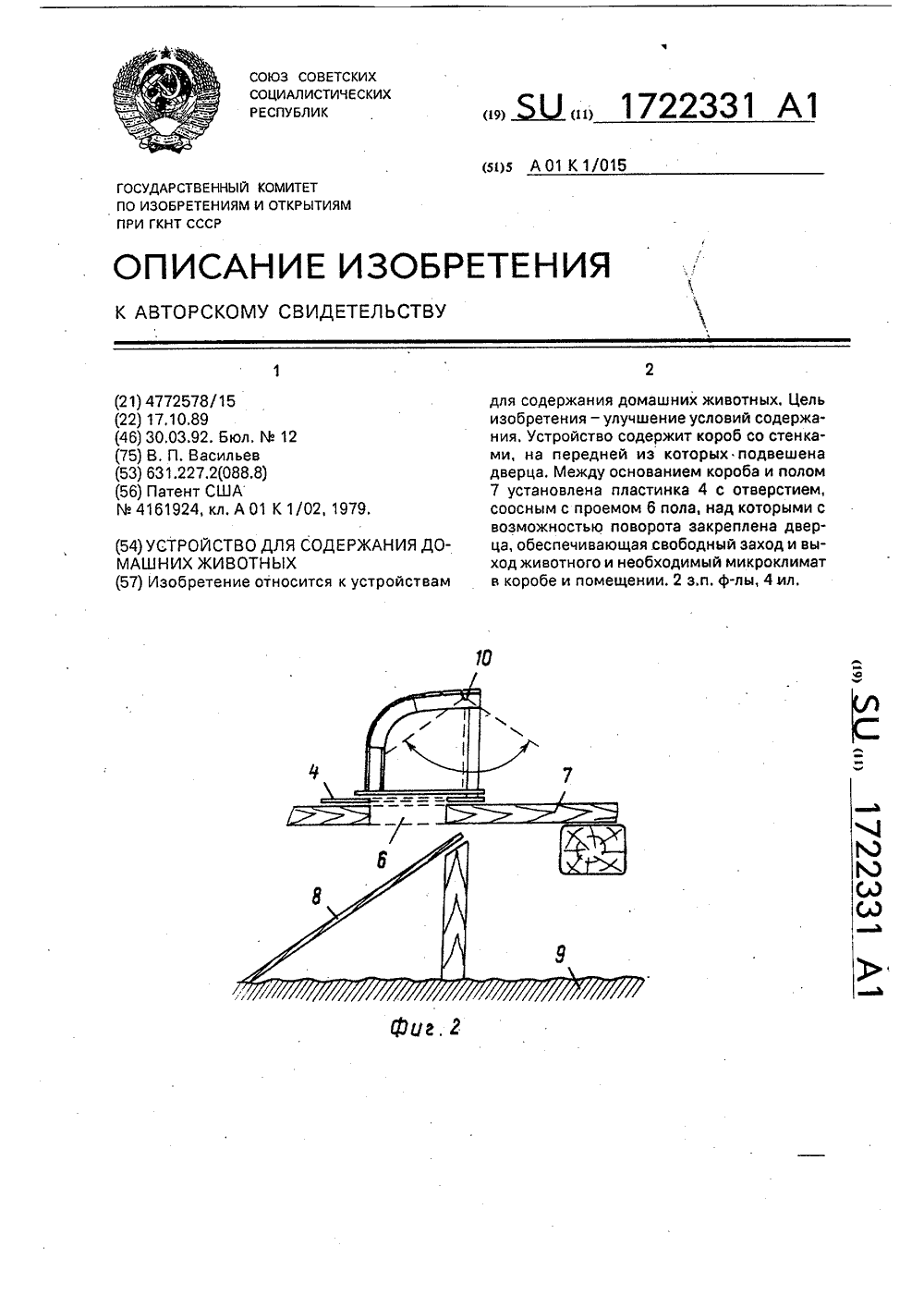

Метки: домашних, животных, содержания

...кошки в подпольное помещение 9, В верхней части короба установлена крышка 10.В варианте выполнения крышка 10 может быть выполнена съемной, а в одной из его стенок установлена трубка 11 для отвода загрязненного воздуха за пределы помещения, Для исключения полной темноты в передней стенке короба выполнены окошки 12. Дверца 2 шарнирно подвешена своей верхней частью посредством оси 13 с возможностью ее отклонения животным как наружу, так и во внутрь короба, над проемом пола и отверстием 5 пластинки 4.Устройство эксплуатируется следующим образом,Короб устанавливают на полу до совмещения проема 6 с отверстием 5 промежуточной пластинки, которую закрепляют на полу. На первое время для привыкания кошкидверца 2 может быть снята, и животное...

Номер патента: 1722332

Опубликовано: 30.03.1992

Авторы: Мухин, Чинов

МПК: A01K 5/00

Метки: бункер-накопитель, кормораздатчиков

...транспортер 24. При этом гидроцилиндрами 11 через шарнир 9 распределяющие пластины 6 с помощью опорных рычагов 22 ставятся в первоначальное сложенное положение(фиг, 5). Затем начинается подача корма,причем шарнир 9 располагается в середине его потока, По мере подачи корма с помощью гидроцилиндров 11 распределяющие пластины 6 постепенно раздвигаются, направляя поток корма ребрами 10 как вдоль пластин 6 в разные стороны, так и в направлении их движения, равномерно заполняя все торцовое сечение емкости 1 бункера, Причем начинается раздвижение пластин 6 тогда, когда корм в емкости 1 достигнет уровня касания граблин 7 распределяющих пластин, при этом граблины отгребают корм в стороны незаполненных частей бункера, сюда же пластинами 6 на-....

Номер патента: 1722333

Опубликовано: 30.03.1992

Авторы: Киселев, Краусп, Ряузов, Соков

МПК: A01K 5/02

Метки: автоматический, индивидуальной, корма, кормораздатчик, привязном, раздачи, скоту, содержании

...задание на кормление каждого животного: номер животного, час суток, в который должен быть выдан корм, количество корма - суточная и дозы по массам суток. В определенный час суток микроконтроллер 17 подает команду блоку программногоуправления 16 на начало движения бункера-дозатора 3 вдоль кормушек 241"24 п По количеству импульсов, заранее определенных для места расположения каждой кормушки 24, программный блок 16 определяет места остановки бункера-дозатора 3 около каждой кормушки 24 и, следовательно, каждого животного, Первая остановка бункера-доза- тора происходит около кормушки 24. Вклю-чается система распознавания номеров животных, Животное тянется за кормом в кормушки-приманки 22, датчик номера 25 попадает в зону действия антенны 18,...

Номер патента: 1722334

Опубликовано: 30.03.1992

Авторы: Гузик, Зуйков, Коваленко, Строй, Хрящевский

МПК: A01K 29/00

Метки: свинарника-маточника, станок

...на фиг, 2 - то же, вид в плане.Станок содержит боксы 1, 2 для свиноматки и поросят, разделенные поперечной перегородкой 3 с проемом 4 для свободного прохода поросят к свиноматке и обратно, переднюю стенку 5, заднюю стенку 6 и две боковые стенки 7. Пол 8 станка выполнен в виде армируемой плиты, имеющей расположенный в зоне 9 отдыха животных вдоль задней стенки нагреватель 10. Нагреватель представляет собой отдельную армируемую секцию, арматура которой связана с источником 11 тока посредством клемм 12. Для снижения концентрации тяжелых вредных газов в нижней части станка и снижения теплопотерь вся конструкция станка приподнята на бетонных опорах 13 над полом свинарника.При эксплуатации станка арматура секции нагревателя выполняет....

Номер патента: 1722335

Опубликовано: 30.03.1992

Автор: Плотников

МПК: A01K 47/00

Метки: многокамерный, улей

...2. Открывают боковую стенку 7 и проводят деление семьи, пересаживая часть семьи (половину) в камеру . Затем в камерыидобавляют рамки с медом и, сушью, заполняя камеры полностью, устанавливс ют улей в первоначальное положение и обслуживают обычным способом. В связи с вэзвратом улья в первоначальное положение сначала все летные пчелы иэ камеры И слетят в камеру 1. Затем часть летных пчел, обнаружив запах матки, слетит обратно в камеру 1 И. Не позднее чем через сутки после пересадки в камеру подсаживают молодую плодную матку. Подсадку осуществляют через леток камеры 1, Через 10-15 дней после пересадки по мере роста пчелиной семьи из камеры 1 И с эимовалой маткой переводят часть семьи (отводок) в камеру 11, Для этого открывают крышку 6,...

Номер патента: 1722336

Опубликовано: 30.03.1992

Авторы: Мельник, Романченко

МПК: A01K 55/00

Метки: дымарь, пасечный

...дымарь готов к интенсивной дымоотдаче после первого, второго сжатия мехов, Боковые стенки 12, 13 камеры 11 розжига и ее дно 15 могут быть выполнены из тонкого листового металла, равного по толщине материалу корпуса 2. Камера 11 укреплена шарнирно на наклонной грани 9, что позволяет изменять ее положение по отношению продольной оси корпуса 2, переводя ее в рабочее и нерабочее положение,Дымарь работает следующим образом.Установив дымарь в вертикальное положение, т, е, на поверхность(грань) 10, откры1722336 30 вают крышку 7, наполняют внутренний металлический стакан 3 горючим материалом, например гнилушками, затем закрывают крышку 7, переводят вспомогательную камеру 11 в рабочее положение, освобождая . ее от удержания пружинящей защелки...

Номер патента: 1722337

Опубликовано: 30.03.1992

Авторы: Астрейка, Зейдаль, Усович

МПК: A01K 61/02

Метки: кормления, рыб

...(например, в садковой линии) опору 1 монтируют с возможностью поворота(отклонения) в пределах 90 посредством установки стойки 9 в направляющей трубе 11 и фиксации (в рабочем положении) пластины 10 в кронштейне 12 стопором 13 (труба 11 и кронштейн 12 крепятся на раме садковой линии). По оси опоры 1 в передней части на верхнемосновании смонтирован кронштейн 14 с вертикальной осью 15, упором 16 и стопором 17.Открывающийся в горизонтальной плоскости верхний затвор 3 выполнен с жестко смонтированной на его периферийной части вертикальной стойкой 18, установленной в плоскости диагонали загрузочного окна 19 бункера 2 с возможностью вращения в направляющих планках 20. Для исключения попадания атмосферных осадков внутрь бункера 2 затвор 3 имеет...

Номер патента: 1722338

Опубликовано: 30.03.1992

Авторы: Бондаренко, Кондрахин, Лопаткин, Михайловская

МПК: A01K 67/00

Метки: гусениц, питательная, совки, среда, хлопковой

...оаствппом ма1722338 30 40 45 50 55 да и проводят учет отложенных яиц. Продолжительность жизни бабочек равна 12 - 16 сут, плодовитость 1199,7 яиц на 1 самку, доля жизнеспособных яиц 90,5%,Аналогично приготавливают среду, содержащую 5,8% люцерновой муки, 3,3% соевой муки, 3,3% кукурузной муки, 3,3% кормовых дрожжей, 0,6% аскорбиновой кислоты, 1,5% агара, 0,2% метабена и 0,8% 10%-ного водного раствора формалина.Результаты испытаний питательной среды для гусениц хлопковой совки представлены в табл. 1.В табл. 2 представлены основные показатели развития хлопковой совки на предлагаемой и известной средах при непрерывном культивировании,Плодовитость бабочек хлопковой совки, полученных на предлагаемой среде, в 2,5 - 3 раза выше, чем на...

Номер патента: 1722339

Опубликовано: 30.03.1992

Авторы: Акифьев, Жуков, Панферов

МПК: A01K 73/02

Метки: водных, лова, организмов, трал

...состоит из разъемно соединенных одинаковых модулей 1, кромки смежных продольных сторон которых выполнены в виде полуячей 2 в канатной части, соединенных посредством бензельных узлов 3 или иных разъемных соединений в ряд ячей 4, и в виде топенантных сетных жгутов 5 в сетной части, соединенных посредством бензельных узлов 3 или иных разъемных элементов в усилительный элемент 6 с образованием устьевой 7, залавливающей 8 и концентрирующей 9 частей.Длину периметра устья трала В определяют из соотношения (1).Указанное соотношение (1) справедливо для модулей с соотношением длины В устьевого пояса каждого из них к длине модуля 1 Соотношение В =0,1обеспечивает угол атаки оболочки Зо, наименьшее гидро- динамическое сопротивление,...

Номер патента: 1722340

Опубликовано: 30.03.1992

Автор: Варцаба

МПК: A01K 73/02

Метки: лова, рыбы, трал

...пропуска через обруч сетного мешка и размещены снаружи последнего.На фиг, 1 изображено положение трала при производстве тралового лова; на фиг. 2 - то же, при смене кутков, на фиг. 3 - сменный куток, заполненный уловом, при его транспортировке на судно; на фиг. 4 - сменный куток без улова при его транспортировке к тралу; на фиг, 5 - взаимное расположение обручей при производстве тралового лова, вид со стороны сетного мешка; на фиг. 6 - то же, вид сбоку с вырезом вниз.Трал для лова рыбы содержит сетный мешок 1, снабженный гибкой оболочкой 2 с отверстием 3, имеющим обруч 4, сменные кутки 5. и 6, каждый из которых снабжен гибкой оболочкой 7, обручем 8 с П-образным рычагом 9 и шарниром 10, бесконечный трос 11, соединенный с...

Номер патента: 1722341

Опубликовано: 30.03.1992

Автор: Шумовский

МПК: A01K 79/00

Метки: лова, нерыбных, объектов, рыбы

...чего ые виды рыб облавлива эффективно,1722341 50 55 Цель изобретения - повышение эффективности лова,Поставленная цель достигается тем, что катод образован изогнутойпластиной, расположенной так, что ее концевые участки обращены вниз для контакта с грунтом при перемещении в процессе лова. Такое исполнение катода позволяет за счет образования контакта с грунтом создать замкнутое электрополе конической формы, наличие которого позволяет обеспечить лов донных и придонных видов рыб.На чертеже схематически изображено предлагаемое устройство для лова рыбы и нерыбных объектов.Устройство содержит трубопровод для транспортировки рыбы, состоящий из двух балок 1 и 2, трубчатого сечения, образующих транспортировочный трубопровод. Балка 1...

Номер патента: 1722342

Опубликовано: 30.03.1992

Автор: Хлутчин

МПК: A01K 95/00

Метки: буксируемое, заглубления, подводное

...качества устройства. В кормовой части сквозного продольного отверстия 4 подвижно на осях закреплены рулевые пластины 7 корректировки дрейфа, а на осях 8 - рулевые пластины 9 регулировки подвсплытия, Для крепления к тяговому органу (снасти) предусмотрено отверстие 10 у носовой нижней. части корпуса устройства, При размещении в носовой части пластины 11 автоматической регулировки силы подвсплытия отверстие 10 для крепления к снасти находится на ней, В случае использования устройства в качестве носителя оно может быть снабжено балластными цистернами 13 и комплексом функциональной аппаратуры 14, размещенной в отсеках 15, встроенных в верхнюю и нижнюю части корпуса устройства 1.При выбирании устройства 1 из водоема с усилием Т на него...

Номер патента: 1723293

Опубликовано: 30.03.1992

Автор: Гоголев

МПК: A01K 1/00, E06B 5/10

Метки: гоголева, подачи

...барабаны лебедки, при этом валик 12 барабанов установлен у стыка крышки и противоположной боковой стенки 17. Лебедка выполнена с органом 18 управления, расположенным снаружи внешней торцовой стенки короба. Свободные концы тросов снабжены присоединенными к ним пальцами 19 для которых в дугообразных ребрах 8 выполнены поперечные пазы 20. Днище короба выполнено с откидывающимися створками 21. На торцовых стенках 15 .закреплены уплотнительные элементы 22, Для уплотнения приемного лотка в закрытом положении служат элементы 23.Устройство работает следующим образом,При подаче в помещение материалов, например кормов, короб 4 вначале выдвигается на улицу. В этом положении передняя торцовая стенка 15 и ее уплотнительные элементы 22 служат...

Номер патента: 1724122

Опубликовано: 07.04.1992

Автор: Анохин

МПК: A01K 1/00

Метки: свиноводческая, ферма

...(на каждой свой корм: клевер, ячмень, корнеплоды, овес, кукурузу и т,д.),По мере созревания кормов делянки перемещают в зону кормления свиней. Перемещение ленты конвейера 8 производят дискретно, например через 5 ч по 5 м, Для кормления свиней зеленым кормом с помощью электромагнитных защелок 24 открывают дверцы станков 4 и свиньи выбегают на выгулы 5 и устремляются через лабиринт 10 на делянку. Во время движения через лабиринт 10 и за счет наклона конвейера 8 в этом месте животные получают моцион. Съев зеленый корм, с делянки животные возвращаются на выгулы 5, где отдыхают, в том числе под тентами 18,Кормление свиней жидким кормом производят в корыте 15, в которое его сливают из мобильной цистерны 17, имеющей нагреватель,подключенный на...

Номер патента: 1724123

Опубликовано: 07.04.1992

Авторы: Ашырбаев, Овлякулов

МПК: A01K 1/00

Метки: сельскохозяйственная, ферма

...6, расположенный в аккумуляторе 26 тепла. Из теплицы 2 окончательно очищенный и обогащенный кислородом воздух вновь направляется по верхнему воздуховоду 3 в помещение 1 для выращивания животных, В жаркие дни летнего времени воздух, подаваемый в воздухоочистительный аппарат 14 из помещения 1, частично смешивается с воздухом окружающей среды путем открытия соответствующего крана 5, очищается, охлаждается и направляется сразу же назад в помещение 1, поддерживая там оптимальную для животных температуру. Теплица в это время обычно проветривается,Круглый год тепловой насос 12 с помощью испарителя 13 отбирает тепло от воздуха помещения 1 и воды извне, переводит его на более высокий энергетический уровень и нагревает теплоноситель (например,...

Номер патента: 1724124

Опубликовано: 07.04.1992

Авторы: Богомолов, Солоненко

МПК: A01K 1/02

Метки: животноводческое, помещение

...соединена с технологическим проходом двух- секционными дверями 10. Помещение 1 и помещение 4 для кормления соединены двумя независимыми лабиринтными переходами 11 и 12 (дорожками для моциона), которые образованы из переносных или комбинированных (переносных и капитальных) перегородок 13.Животноводческое помещение используется следующим образом.Животные содержатся группами в клетках помещения 1. Кормушка в этих клетках отсутствует, а кормление животных производится в помещении 4, соединенном с помещением 1 двумя лабиринтными переходами: основным переходом 11, по которому животные идут к кормушкам, и дополнительным переходом 12 для обратного движения животных в клетки помещения 1.Перед началом кормления раздают в кормушки 6 клеток 5 корм,...

Номер патента: 1724125

Опубликовано: 07.04.1992

Авторы: Корягин, Муравьев, Нечаев

МПК: A01K 1/08

Метки: групповая, животных, привязь

...11 и 12 закреплены на поворотном валу 13, установленном на борту кормушки 3 во втулках 14. На конце вала 13 шарнирно установлен рычаг 15, поворачивающийся на 180 вдоль стенки кормушки 3. На поворотном валу 13 закреплен ограничитель 16,Групповая привязь для животных работает следующим образом.В исходном состоянии рычаг 15 опущен вертикально вниз, планка 11 перекрывает снизу упорное плечо 6 Г-образной защелки 5, при этом планка 12 находится между запорным плечом 7 и бортом кормушки 3 и не соприкасается с ним, При повороте защелки 5 вручную за упорное плечо 6 одновременно поднимается запорное плечо 7, выступ 8 открывает поперечный паз, в который вводится кольцо 10 цепи 9. Защелка 5 25 30 35 40 . 45 50 плеча 6, запорное плечо 7 с выступом 8...

Номер патента: 1724126

Опубликовано: 07.04.1992

Авторы: Баринов, Евсеев, Найденко

МПК: A01K 5/00

Метки: загрузчик, кормов

...шнека присоединена его хвостовая часть, При этом шток гидроцилиндра 26 выдвинут. Оба кожуха шнека стыкуются фланцами 29 и 30, Во фланце 29 несущей части (фиг, 4) предусмотрен уплотнительный сальник 31, а фланец 30 хвостовой части имеет буртик. Для центрирования частей шнека на смежных концах их валов 32 и 33 предусмотрена стыковочная муфта, которая состоит из полумуфты 34 (фиг. 4 - 6) с конусной поверхностью, прикрепленной к валу 32 хвостовой части, и полуприжимного пружиной 35 фигурного штыря 36, вставляемого в полумуфту 37, имеющую внутреннюю конусную поверхность, Полумуфта 37 закреплена на валу 33 несущей части выгрузного шнека. Для ограничения хода штыря 36 предусмотрен сухарик 38, Спиральные навивки 39 и 40 несущей и хвостовой...

Номер патента: 1724127

Опубликовано: 07.04.1992

Автор: Добромыслов

МПК: A01K 5/00

Метки: кормушки, ограждения

...включает установленные у переднего борта кормушки 1 стойки 2, в которых направляющими ограничены пазы а, Внутри пазов установлен брус 3, соединенный с основанием с помощью поворотных стержней 4, Поворотные стержни, расположенные по обе стороны от привода, выполнены с противоположным наклоном, Нижний конец каждого стержня расположен вдоль неподвижной части 5 ограждающего элемента. Горизонтальное звено привода 6 измЕняется по длине при помощи талоепа 7, связанного с приводной рукояткой 8 при помощи храповика и собачки. Внутри кормушки 1 расположен скребковый транспортер 9.Устройство для ограждения кормушки работает следующим образом,Перед кормлением оператор при помощи приводной рукоятки 8 (совершая ею возвратные колебания на...

Номер патента: 1724128

Опубликовано: 07.04.1992

Авторы: Губарева, Клебан, Лившиц

МПК: A01K 5/00

Метки: кормораздатчик

...расположенной цилиндрической ступицей и изменяемым эксцентриситетом,Вращение битеров и транспортеров осуществляется от привода 15, который связан с валом верхнего битера при помощи закрепленного на нем блока 16 звездочки и цепной передачи 17, Корпус 18 кривошипа 6 снабжен двумя шатунами 19, передающими плоско-поступательное движение по круговой траектории серьгам 20 с собачками, которые поворачивают храповое колесо механизма 5, закрепленное на валу 4 подающего транспортера.Кормораздатчик работает следующим образом,При передаче вращения битерам 7 и 11 от привода 15 постоянно связывающими их 15 20 25 30 35 40 45 тера. В результате скорость вращения блока 12 зависит только от передаточного отношения цепной передачи 13 и не зависит от...

Номер патента: 1724129

Опубликовано: 07.04.1992

Авторы: Булавин, Воронцов, Шевелев

МПК: A01K 5/00

Метки: агрегат, кормоприготовительный, мобильный

...и 18 стебельчатых кормов и корнеклубнеплодов и концентрированных кормов соответственно, которые смонтированы в общем корпусе 19 и отделены друг от друга перегородкой 20.Над общим корпусом 19 измельчителей 17 и 18 выполнен общий приемный бункер 21, который оснащен транспортером 22, установленным на передвижной стенке 23, которая установлена посредством шарнира 24 над перегородкой 20, а над измельчителем18 концентрированных кормов установленазаслонка 25.В нижней части корпуса 9 выполнено окно 26, под которым установлен выгруэнойтранспортер 27.Система ввода микродобавок включает смеситель 28, трубопровод 29, насос 30 с вентилем 31, трубопроводы 32 и 33, полую штангу 34, установленную в полом валу 5, причем при вращении бункера-смесителя 3...

Номер патента: 1724130

Опубликовано: 07.04.1992

Авторы: Алешкин, Баранов, Коромыслов, Мохнаткин, Сысуев

МПК: A01F 29/00, A01K 5/00

Метки: кормов, раздатчик-измельчитель

...расположенными над подающим транспортером, кожух охватывает части дисковых роторов, расположенные под 5 10 15 20 25 30 35 40 дополнительным транспортером, следовательно соответствует критерию новизны.При изучении известных технических решений не были выявлены признаки: раздатчик-измельчитель кормов снабжен дополнительным транспортером, установленным над отделяющим устройством с возможностью возвратно-поступательного перемещения в направлении подающего транспортера, отделяющее устройство выполнено в виде кожуха с выгрузными горловинами и размещенных в кожухе двух горизонтально установленных в одной плоскости дисковых роторов с измельчающими элементами, расположенными над подающим транспортером, кожух охватывает части дисковых...

Номер патента: 1724131

Опубликовано: 07.04.1992

Авторы: Бойко, Лошаков, Манчинский, Фисяченко

МПК: A01K 9/00

Метки: животных, молодняка, поилка, сельскохозяйственных, сосковая

...закрепленной на ней соской 4, соединенной шлангом 5 с емкостью для жидкого корма. Между подвижным 6 и неподвижным 7 упорами в ограничительных шнеках 8 размещена пружина 9. Уровень заполнения трубопровода 1 жидким кормом контролируется по указателю 10.Сосковая поилка для молодняка сельскохозяйственных животных работает следующим образом,Соска 4 в исходном положении выходным открытым отверстием направлена вверх и уровень жидкости в ней при заполненном трубопроводе 1 сжидким кормом не может быть выше уровня в емкости. При кормлении животного происходит поворот соска 4 на подпружиненной обойме 2 вниз пружиной 9 возвращается в исходное положение. 1 3. и. ф-лы, 2 ил. по отношению к трубопроводу 1 с перемещением жидкого корма к открытому...

Номер патента: 1724132

Опубликовано: 07.04.1992

Авторы: Мелехин, Шапиро

МПК: A01K 11/00

Метки: животных, клеймения, холодного

...5 на верхний 6 и нижний 7 резервуары. Емкость имеет торцовые 8 и боковые 9 стенки. Теплообменные трубки 3 соединены своими торцами посредством разводящих соединений 10 и теплоизолированных шлангов 11 с соответствующими верхним 6 и нижним 7 резервуарами, В перегородке 5 выполнено сквозное отверстие 12 с установленной в нем с возможностью его перекрытия заслонкой 13, а крышка 14 с обратным клапаном 15 установлена в торцовой стенке 8 верхнего резервуара 6, Подогреватель 16 размещен в нижнем 7 резервуаре, Заслонка 13 имеет ограничитель 17 хода. Подогреватель 16 может быть выполнен электрическим (фиг, 1) либо в виде атмосферного испарителя (фиг, 2), сообщенного с низом и верхом нижнего резервуара 7 и имеющего вентиль 18 на линии входа...

Номер патента: 1724133

Опубликовано: 07.04.1992

Автор: Ильиных

МПК: A01K 29/00

Метки: животных, облучения, птиц

...55. Механизм 33 для изменения угла наклона облучателей состоит (фиг. 8) из гибких тяг тросов 56 и 57, опорных роликов 58 и 59, установленных на кронштейнах 60 и 61, тягового барабана 62, который установлен на кронштейне 63, состоящем из двух секций, с ручным приводом 64 и фиксатором 65, Направление укладки тросов 56 и 57 на тяговом барабане 62 встречное.Устройство работает следующим образом.При включении автомата (не показан) в блоке 1 управления напряжение питания через кабель 31 подается на лампу 36, например лампу ДРТ 400. После выхода лампы 36 на рабочий режим (время неустановившего режима 10 мин) привод 2 включается с помощью программного реле (не показано) и вращающий момент со шкива привода 2 передается ленте 20 и тросу 10,...

Номер патента: 1724134

Опубликовано: 07.04.1992

Авторы: Баранов, Жекишев, Зак, Новожилов

МПК: A01K 29/00

Метки: животных, молодняка, обогрева

...перфорации которого расположеныв шахматном порядке, по отношению к перфорации поддона 3, Нагревательный элемент 4 установлен под поддоном 2 илисовместно с ним, Перфорированный экран5 расположен между нагревательным элементом 4 и отверстиями 7. Ограничительные ремни 6 закреплены в верхней частикорпуса 1 и установлены с возможностьюудержания животного внутри корпуса и доступа к нему овцематки,Устройство работает следующим образом.Тепловой поток, исходящий от нагревательного элемента 4 и отраженный от экрана 5, проходит через перфорацию в поддоне2 и создает равномерно нагретую воздуш ную подушку, позволяющую исключить резкие колебания температур при перегреве нагревательных элементов и находящуюся между поддоном 2 и поддоном 3, на...

Номер патента: 1724135

Опубликовано: 07.04.1992

Авторы: Данияров, Кулдин, Оспанов, Тополев

МПК: A01K 51/00

Метки: варроатоза, пчел

...кассеты без отыскания матки. На загрузку кассеты пчелосемьей затрачивают 5 - 7 мин, Для этого место загрузки укрывают палаткой с прозрачной тканью, над которой смонтирован источник красного света, загрузку кассеты пчелами с соторамок производят посредством всасывающего потока воздуха через воронку и самозалетом, для чего кассету подсвечивают снизу белым светом. После окончания загрузки кассеты (кассет) на ней пишут номер данной пчелосемьи, взвешивают и регистрируют в журнале; после этого кассету(кассеты) переносят во второе помещение с установленными термокамерами и помещают на 20 мин в предварительную камеру, в которой поддерживают температуру 25 - 35 градусов для приведения пчел в активное состояние, Затем кассету переставляют в...
