Патенты с меткой «статор»

Номер патента: 534829

Опубликовано: 05.11.1976

Авторы: Куцевалов, Цалс

МПК: H02K 1/14

Метки: статор, электрической

...соединен с крайними посредством ярма, и две сос редоточенные катушки 23.Однако такой статор недостаточно технологичен, так как магнитная система его должна быть выполнена разъемной.Бель изобретения - упрощение технологии изготовпения статора. Дпя этого в предлагаемой конструкциикатушки расположены на крайних зубцах,которые имеют наклон по отношению к ос среднего зубца.На чертеже изображен предлагаемыйстатор,Статор содержит магнитопровод 1 стремя зубцами, соединенными незамкнутымиярмом. На крайних зубцах магнитопровода2, наклоненных относительно оси среднегозубца, расположены катушки 3. Крайние зубцы накпонены относительноооси среднего зубца под углом около 30,Расточка выполнена на внутренней боковойповерхности крайних зубцов....

Номер патента: 537423

Опубликовано: 30.11.1976

Авторы: Грушин, Капитонов

МПК: H02K 3/50

Метки: переменного, статор, электрической

...клиньями и изолированная посредством пазовых изоляционных коробочек 2.Известные конструкции статора имеют сложное крепление лобовой части обмотки.В описываемом статоре для упрощения крепления лобовой части обмотки каждая коробочка с торцовой части имеет выступ, охватывающий лобовую часть обмотки и закрепленный пазовым клином,На фиг. 1 показан предлагаемый статор, продольный разрез; на фиг. 2 - пазовая изоляция,Статор машины состоит из пакета 1, обмотки 2, пазовой изоляции 3 и клиньев 4 паза.Пазовая изоляция выполнена в виде коробочки из электроизоляционного картона и имеет выступ 5, по ширине равныи ширине паза на кромках около внутреннего диаметра, а по длине обеспечивающий охват лобовой части обмотки и удобство закладки в паз...

Номер патента: 542299

Опубликовано: 05.01.1977

Авторы: Глидер, Каплунов, Разумов, Ситницкий, Спивак

МПК: H02K 1/18

Метки: статор, электрической

...выполнена по форме сопрягае мой поверхности 6 коронок зубцов 3, Полостьф между сопрягаемыми поверхностями фиксирующего элемента 7 и зубцов 3 заполнена полимеризованным формуюшимся клеюшим материалом 8, Для исключения аксиального перемещения фиксирующих элементов 7 ус тановлены стопорные кольца 9, прикрепленные к нажимным нальцам 2 посредством стопоров 10, фиксирующий элемент 7 может быть выполнен составным и крепится посредством охватывающей коронку зубца 20 .3 изоляционной гильзы 11,При работе машины в режимах с коэффициентом мощности бдизким к единице, и при недэвэзбуждении в тэрцэвэй зэне сердечника статора резко возрастает магнитное % поле рассеяния, обусловленное действием результирующей магнитодвижуцей силы статора и ротора. В...

Номер патента: 544042

Опубликовано: 25.01.1977

Авторы: Глидер, Ирович

МПК: H02K 1/16

Метки: статор, электрической

...затвердевающей массой.На фиг. 1 изображен пакет сепоперчный разрез; на фиг. 2 - рфиг. 1.Ставор электрической машины содержит :корпус 1, стылые ребра 2, сердечник 3, состоящий иэ отдельных сегментов 4 с оъ. верстиями 5, распо оженными в плоскостисегмента и смещенными относительно отверстий предыдущего слоя на часть сечения,которые в нашихтованном сердечнике образуют аксиальные каналы с выступами и впадинами, заполненные затвердевающей массой 6.Впадины и выступы в аксиальных каналах могут образовываться как смещением отверстий в каждом последующем ряду сегментов, так и смешением отверстий между слоя ми, состоящими из нескольких рядов сегментов. Отверстия в каждом слое несколькихрядов сегментов при таком варианте совпадают, а между...

Номер патента: 544043

Опубликовано: 25.01.1977

Авторы: Глидер, Гордиенко, Лившиц

МПК: H02K 1/18

Метки: статор, электрической

...колец, размным фланцем и пальццевых канавках.На фиг. 1 изобракой машины продольньузел 1 тьи ен статор электричестй разрез; на фиг. 2 Шихтованный сердечник 1 спрессовьтваетмпомощи стяжных ребер 2, нажимных,в 3 н пальцев 4. Сопряжение нажимнонца с пальцами происходит чосредстух опор 6 и 6, выполненных в видеичных колец 7, зафиксированных от- льна фланца и пальцев, например, посредством выполнения во фланце 3 и нажим 1ных пальцах 4 канавок 8, Между фланцеми пальцами имеется зазор 9, размер которого определяется величиной допустимого 5 прогиба нажимного пальца. ческой машины, , 15 ся при ердечннк, нажим- фданце нажимньтми падь го фла р, одна из которых вом дв сердечника, друт концентр20 носитеИзвестен ста ор элект вадьный женные двух оп...

Номер патента: 546997

Опубликовано: 15.02.1977

Авторы: Каплунов, Кошелев, Разумов

МПК: H02K 1/12

Метки: статор, электрической

...хвостовиками 5, по ширине превышающими ширину клина и образующими кольцо 6. Поверхность хвостовиков 5, прилегающая к зубцам крайних пакетовсердечника 1, повторяет конфигурацию последних. Торцы хвостовиков 5 могут быть выполнены со скосом или закругленными. Закругление обеспечивает наилучшее р аспределение магнитного поля. В хвостовиках 5 могут быть выполнены поперечные канавки 8, являющиеся продолжением радиальных вентиляционных каналов 9 сердечника 1. Магнитные хвостовики 5 могут выступать в аксиальном направлении за поверхность торца сердечника 1.Крайние клинья 3, снабженные магнитными хвостовиками 5, могут быть изготовлены прессованием из материала с высокими магнитопроводящими свойствами и низкой электропроводностью,При работе...

Номер патента: 546999

Опубликовано: 15.02.1977

Авторы: Каплунов, Разумов, Черноусов

МПК: H02K 3/46

Метки: статор, электрической

...содержит сердечник 1 и обмотку 2. Обмотка размещена в пазах, выполненных в шпхтованном цилиндре 3 из немагнптной стали, и закреплена внутренним выполненным из синтетического материала цилиндром 4. С точки зрения электромагнитной теории электрической машины, обмотка 2 размещена в воздушном зазоре машины, так как цилиндр 3 является немагнитным. Увеличение воздушного зазора машины позволяет повысить статическую устойчивость, а размещение обмотки в воздушном зазоре - сократить габариты, вес, улучшить параметры, в частности уменьшить переходное индуктивное сопротивление и повысить динамическую устойчивость.Цилиндр 3 из немагнитной стали сопряжен с сердечником 1 при помощи продольных ребер 5. Для установки ребер на наружной поверхности...

Номер патента: 547002

Опубликовано: 15.02.1977

Авторы: Афанасьев, Крейдун

МПК: H02K 15/02

Метки: статор, электрической

...1, нижнего нажимного кольца 2, крайних 3 и основных 4 листов сердечника из электротехнической стали. Сверху на пакет помещено второе нажим ное кольцо 5 со впадинами, которое закренлено сегментной шпонкой 6. Количество и размеры впадин определяют механическим расчетом.Сегментные шпонки 6 устанавливают после 10 приложения давления на площадь кольца 5и достижения наружной плоскостью этого кольца уровня внутренней радиальной плоскости кольцевого паза станины 1. Это возможно благодаря упругости пакета основных 15 листов сердечника из-за наличия на листахнеровностей, заусенцев и изоляции, После снятия давления на поверхность кольца 5 кольцо поднимается, шпанки входят во впадины кольца и надежно крепят пакет стато ра. При этом упрощается...

Номер патента: 547918

Опубликовано: 25.02.1977

Автор: Кронеберг

МПК: H02K 1/00

Метки: двухфазной, статор, электрической

...сил О оомоток.На валу 1 (см. фиг. 1) укреплен ротор , напри.мер, в виде многополосного магнита, статор содержит две кольцевые оомоткифаза А4 (фа.за В), концентрично расположенные внутри маг:. игопровоца 5. который снабжен когтеобразными полюсными выстутами 6 - 9, равномерно расположенными по окружности по четыре на кажную гыру полюсов. Одна па 1 эа смежных выступов 6 и 7 разме.щена с одной стороны магнитопровоц: 5. з друая пара выступов 8 и 9 с другой стороны. О;шн выступ в каждой паре смежных ьысгуг,о.: 6 и 7 выполнен В сеченв П-ооразнои. пруой выступ смежных выступов 8 и 9 Б-образной формы. вь;ступы разной формы чередуются. Обмотки 3 , 4 размещены в полостях выступов 6 - 9.547918 Фиг. 2 Из временных (см. фиг.3) и...

Номер патента: 547921

Опубликовано: 25.02.1977

Авторы: Глазков, Обухов, Сидоров, Суворкин

МПК: H02K 1/20

Метки: статор, электрической

...- улучшение охлаждения сердечника статора, снабженного радиальными венти ляционными каналами.Для этого на торцах пакетов сердечника, обращенных к радиальным каналам, делают углубления, вызывающие турбулизацию потока газа, проходящего по радиальным каналам, 2 электрической радиальными ы, содержащиияционными кана Статорсердечниклами межд чающиися тем,ния, торцы пакетов,каналам, выполнеакетами, от л чшения охлажд что, с целью обращенные ны с углубл вентиляционнь ниями Известны электрические торых охлаждаются газом, п ным и аксиальным вентиляци Недостаток системы охлажц Суцность изобретения поясняется чертежом.На фиг.1 показан статор электрической машины, продольный разрез; на фиг. 2 - часть сердечника статора.Сердечник статора...

Номер патента: 550722

Опубликовано: 15.03.1977

Авторы: Збарский, Куцын, Поршнев

МПК: H02K 1/20

Метки: статор, электрической

...каналы 121. Однако эти машкины немеют недостаточно интенсивное охлаждение обмотки и сердечника статора в зубцовой зоне изза высокого аэродинамического сопротивления радиальных вентиляционных каналов в месте укладки обмотки.Для повышевия интенсивности охлаждения в предлагаемом статоре электрической машины зубцовая зона пакетов магнитапровода выполнена с дополнительными радиальными вентиляционными каналами, сообщаю-" щимися с основными радиальными ат надпазовыми аксиальными каналами.На чертеже показан описываемый статор, продольный разрез.Между пакетами 1 магйитопроводастато- ра выполнены вентиляционные: радиаль-: ные а,и надпазовые аксиальные б каналы. В.. Поршнев и Л. А. Збарск зубцовой зоне для улу выполнены дополнител лы в,...

Номер патента: 556539

Опубликовано: 30.04.1977

Авторы: Беднарчук, Карташевский, Новиков, Пенской, Полтавский, Токарев, Черемисов

МПК: H02K 1/18

Метки: статор, электрической

...часть 9 продольного ребра, в полом сечении которого размещены подвижно стягивающие балки 4, снабженные выступами 10.На неподвижную часть 9 продольного ребра нашихтовано железо 11 сердечника статора 7. Для фиксации свободного конца упругого элемента относительно кольцевого ребра жесткости установлен фиксатор 12, который необходим для удержания упругих элементов от поперечного перемещения. Противоположный (несвободный конец упругого элемента) закреплен на подвижнои балке 4 с помощью накладки 13 и болтов 14.Для реализации предложенной конструкции статора электрической машины части 9 продольных ребер привариваются к кольцевым поперечным ребрам жесткости 2. В полое сечение неподвижных частей 9 вводятся подвижные балки 4 таким...

Номер патента: 558352

Опубликовано: 15.05.1977

Авторы: Гелашвили, Герсамия, Игнатов, Кочладзе, Миндели, Прангулаишвили, Самхарадзе

МПК: H02K 1/06

Метки: статор, торцевой, электрической

...к зубцам кольца.О На фиг. 1 показан описываемый статор скольцом, на торцовой поверхности которого размещены все зубцы магннтопровода; на фиг. 2 - статор, в котором часть зубцов расположена на ярме.5 Между прессованными в отдельных прессформах из ферромагнитного материала кольцом 1 с зубцами 2 на торцовой поверхности и ярмом 3 с радиальными прорезями а размещена печатная обмотка 4, имеющая окна под О зубцы, Составной магнитопро вод статорапредставляет собой прессованные в отдельных пресс-формах из ферромагнитного материала и отожженные для повышения прочности и электромагнитных свойств кольцо 1 5 с зубцами 2 и ярмо 3 с радиальными прорезямп и. Часть 31 бцов 5 может быть расположена на ярме.Печатная обмотка 4 выполнена в виде...

Номер патента: 559331

Опубликовано: 25.05.1977

Авторы: Иванченко, Князев, Куприанов, Курбасов, Сорин

МПК: H02K 1/14

Метки: дисковой, статор, электрической

...наружный обод, со.елнненный спицами с основным, а клинообразныешнхтованные элементы сердечника закреплены междуспицами и ободами. Спицы могут быть разделены 25 ста р ефиг. 1,Основной обод 1 статора соединен спицами 2 сдополнительным наружным ободом 3, а клинооб.разные шихтованные элементы 4 сердечника статора закреплены между спицами 2 и ободами 1 и 3.Клинообразные шихтованные элементы 4 сердечника стянуты стеклозаклепками 5. На выступающихчастях шнхтованных элементов 4 смонтированы катушки 6 обмотки статора.Статор выполнен разъемным,После монтажа катушек н соединения их выводов каждая половина статора пропитывается втермореактивном компаунде.559331 повышения надежности он содержит дополнитель ный наружный обод, соедиюнньй...

Номер патента: 564682

Опубликовано: 05.07.1977

Авторы: Васильев, Лановой, Перминов, Санченко

МПК: H02K 1/02

Метки: магнитами, постоянными, статор, электрической

...магнитов путемустранения воздушных зазоров между магнитами и башмаками. 20Указанная цель достигается тем, что впредлагаемом статоре каждый полюсныйбашмак выполнен из двух частей, разделенных плоскостью, проходящей через ось стаНа чертежтатор, попер изображен предложенныйное сечение. ормыз двух Статор содержипостоянные магнитчастей 2 и 3. Мелены полюсные баштакже из двух часплоскостью, проход т трапе ы 1, вь жду маг маки 4 тей 5 и еидальн олненные итами 1 уста выполненные, разез .ось ленныхтат ора. ей ч Обе части башмаков 5 и 6 агнитами 1 по торцам без засоединен ров, Вытей позвоитами без лнен е башмоединит аков 4 из двух ча част маг зазор оопротворов и тем самым уменьшить потоку магнитов магнитное Наличие. заказывается кольку силон...

Номер патента: 565348

Опубликовано: 15.07.1977

Авторы: Власов, Левин, Марченко

МПК: H02K 1/18

Метки: статор, электрической

...сечения продольных пазов и увеличение тем самым гидравлического сопротивления. Кроме того, тангенциальная кольцевая канавка в корпусе под стопорное кольцо ослабляет сечение корпуса,Из известных конструкций наиболее близкой к изобретению является вторая.Цель изобретения - улучшение охлаждения электрической машины путем уменьшения гидравлического сопротивления при прохождении хладагентов по продольным пазам сердечника статора, а также увеличение прочности корпуса,остнгается в пределагаеческой машины с продольружной поверхности серплепис последнего от осеествляется с номогцью от-образной формы со стойтангснцнальной ссгмснт, н полкой, охватывающей и сердечника.565348 Составитель А, Воин Тсхрсд 3, Тараненк Рсдакто Корр ект рчиков...

Номер патента: 565349

Опубликовано: 15.07.1977

Авторы: Анемподистов, Данилевич, Шапиро

МПК: H02K 3/46

Метки: беспазовый, статор, электрической

...стержней.На фиг. 1 показан описываемый статор; нафиг. 2 - вид по стрелке А; на фиг. 3 - разре- зыпо Б - Би В - Вна фиг.2.О Стержни 1 и 2 нижнего и верхнего слоевобмотки представляют собой набор элементарных проводников, уложенных в несколько слоев по высоте и ширине стержня, Блок 3 в поперечном сечении имеет форму трапеции, раз меры которой соответствуют зубцовому делению статора на диаметре расположения слоя обмотки. Блок содержит один стерзкснь обмотки, размещенный внутри изоляционного материала, например отверкдснцой компаундцой О массы типа эпоксидных смол, ц имеет выступы4 для установки в выемке 5 расточки сердечника статора, По бокам блока имеются пазы для изоляционных радиальных клшьев 6. Также из изоляционного материала...

Номер патента: 568116

Опубликовано: 05.08.1977

Авторы: Вовк, Кильдишев, Новиков, Пенской, Черноусов

МПК: H02K 5/04

Метки: статор, электрической

...по окружности продольным стяжным ребрам 1. Между двумя соседними по окружности Ч образными элементами образовано свободное пространство, обеспечивающее доступ к продольному стяжному ребру 1.Сборка предложенного статора осуществляется следующим образом.В поперечных стенках по внутреннему 1 О диаметру выполняют пазы 7 под продольные стяжные ребра 1. Пазы по отношению к про дольным стяжным ребрам выполняют свободными для возможности точной расстановки ребер по окружности. Поперечные стенки 5 4,5 и Ч -образные элементы обшивки 6 сваривают между собой газоплотным швом 8 таким образом, чтобы концы Ч -образных элементов располагались у стенок пазов 7 под ребрами. После изготовления корпуса г 9 осуществляют шихтовку сердечника 2, для чего корпус...

Номер патента: 568750

Опубликовано: 15.08.1977

Авторы: Вацлав, Властимил, Иири, Йири, Йосеф, Мирослав

МПК: F04D 29/56

Метки: компрессора, осевого, статор

...В выступе а выполнены радиальные отверстия и цапфы 2 лопаток1 расположены в этих отверстиях и закреплены при помощи болтов 4, расположенных параллельно оси опорного кольца 3, Цапфа 220 каждой лопатки имеет в зоне опорного кольца 8 буртик г, а в зоне радиального цилиндрического выступа а предохранительное,кольцо 5. Радиальный цилиндрический выступ а имеет упругую радиальную стенку б,25 образованную с одной стороны радиальнойпроточкой б, а с другой стороны осевой проточкой в. Цапфы 2 лопаток 1 имеют поперечные отверстия д для установочных болтов 7.Статора осевого компрессора расположен в30 корпусе 8.568750 аь Изменение угла установки лопаток 1 статора осуществляется после демонтажа лопаточкой решетки из корпуса 8, Отпуская болты 4, цапфы...

Номер патента: 572876

Опубликовано: 15.09.1977

Авторы: Зиннер, Пекне, Эльберт

МПК: H02K 1/16

Метки: переменного, статор, электрической

...и транспози1. Недостатком такогонизкая механическая прочнвыходе из паза.Известен также статор электришины переменного тока, содержащник с пазами с увеличенным попечением в торцовой зоне и стержневку с термореактивной изоляцией ицией проводников 2, Однако этотдостаточно надежен из-за низкойской прочности стержней на выходв результате чего наблюдаетсять обмотки в данном месте от илий. Стержни 3 обмотки статора до наложенияобщей изоляции имеют увеличенный размер по высоте в зоне 4 за счет транспозицип про водников. После наложения общей изоляциистержни 3 могут быть выполнены с одинаковой высотой в зонах 2 и 4. При этом толщина изоляции в торцовой зоне 2 будет увеличена.Для максимального использования проч ностных свойств дополнительных...

Номер патента: 575730

Опубликовано: 05.10.1977

Авторы: Батуев, Флейман

МПК: H02K 9/16

Метки: газовым, охлаждением, статор, электрической

...бцовой зоне пакетов ми паза, в радиальы сердечника состав- нные распорки уста. бцов, причем в зонахв аксиальные кананцх указанные рас. цвоположным цакло. концамц распорок и лы, обесцечцваюгцце газа в радиальномНа фиг. 1 изображен сердечник статора с наклонно установленными перегородками в поперечном разрезе; на фиг. 2 - разрез по А - А на фиг. 1,Сердечник 1 набран из пакетов 2 активной стали, между которыми установлены состав ные вентиляционные распорки 3, образующие радиальные каналы 4, 5, 6. В зубцовой зоне вентиляционные распорки установлены наклонно относительно оси зубца, причем в зонах входа охлаждающего газа в аксиальцые каналы 7 и в зонах выхода иэ них распорки установлены с противоположным наклоном. В пазы сердечника 1...

Номер патента: 582553

Опубликовано: 30.11.1977

Автор: Агафонов

МПК: H02K 5/20

Метки: статор, электрической

...для входа хладагента и полостью фундаментной плиты корпус и фундаментная плита выполнены с окнами, благодаря им указанные зоны сообщаются через полость фундаментной 5 плиты.На фиг. 1 изображен статор с двухструйнойвентиляцией, продольный разрез; на фиг, 2 - совмещенные сечения по зоне лобовых частей обмоток и по отсеку входа хладагента в сер дечник; на фиг. 3 - сечение по отсекам выхода хладагента.При трехструйной вентиляции соответственно больше отсеков входа и выхода хладагента.Статор имеет корпус 1, установленный на 5 полой фундаментной плите 2 с заведенным внего ротором 3 и щитами 4. На длине сердечника 5 имеется три отсека: один отсек б для входа второй струи хладагента в сердечник и два отсека 7 для выхода хладагента, образо...

Номер патента: 584392

Опубликовано: 15.12.1977

Авторы: Степаньянц, Степанян

МПК: H02K 1/06

Метки: разъемный, статор, электрической

...такой конструкции является сложная технология изготовления зубцового слоя. 2 бС целью экономии материала и упрощения технологии изготовления зубцовая зона выполнена из гофрированной ленты с радиальными ребрами, направленными вдоль оси статора, 30 На чертеже показан предлагаемый статор, поперечный разрез.Статор содержит два цилиндрических магнитопровода - зубцовую зону 1 и ярмо 2. Пазы 3 зубцовой зоны открыты в сторону ярма и в них размещена обмотка 4. Зубцы 5 являются ребрами гофрированной ленты. Ярмо выполнено из непрерывной ленты, навитой с изгибом на ребро. Ширина ленты равняется высоте ярма, Зубцовая зона выполнена также из непрерывной ленты, ширина которой равна длине пакета статора, которую вначале гофрируют для получения...

Номер патента: 584393

Опубликовано: 15.12.1977

Авторы: Аврух, Глидер, Коробков, Куценко, Новиков, Пенской, Ракогон, Спивак, Шелепов

МПК: H02K 1/18

Метки: статор, электрической

...кольцо, связанное с гайкой разъемным соедпнстптем, например утаплпваемой кольцевой шпон кой, стопор ящейкольцо относительно гайки прп сжатом состоянии пружинного элемента.5 1-1 а фиг. 1 показан описываемый статор,продольный разрез; на фпг. 2 - узел 1 нафиг, 1.На стяжные ребра 1 корпуса 2 статора нашихтован сердечник 3, скрепленный в осевом10 направлении при помощи нажпмных плит 4,гаек 5 и пружинных элементов б. Гайка 5выполнена с удлиненным цилиндрическимучастком 7, на котором размещены пружинные элементы 6 и кольцо 8. На внутренней15 цилиндрической поверхности кольца 8 выпалнепа кольцевая полость А со шпонкой 9, ус.танавливаемой нажатием болтов 10 и осво.бождаемой через акспальные отверстия а,Стопоренпе кольца 8 относительно гайки 520...

Номер патента: 587564

Опубликовано: 05.01.1978

Автор: Серегин

МПК: H02K 9/19

Метки: статор, электрической

...Трубки выполнены с закрытым.На сегменте статора 1 расположеныкороткие охлаждающие элементы 2 и длинные охлаждающие элементы 3; присоединые к напорному коллектору 4 охлажщей жидкости и сливному коллекторуКороткие трубки б и длинные 7,представляющие собой гидравлическиедомкраты, расположены между охлаждающими элементами на распорках 8. Плоские стенки 9,цлинных и коротких трубок, обращенные к пакетам сердечника,имеют меньшую жесткость, чем стенки10, обращенные к охлаждающиМ элементамВ верхней части трубок расположен на- .конечник 11, закрытый колпачком 12через прокладку 13,Охлаждающая жидкость от коллекторапоступает в полость охлаждающих элементов и через их стенки, отведя тепло от сердечника, удаляется черезсливной коллектор.Заменяют...

Номер патента: 588593

Опубликовано: 15.01.1978

Авторы: Воронцов, Игнатьев, Хуторецкий

МПК: H02K 3/46

Метки: статор, электрической

...2 - паз статора, 1 поперечный разрез; на фиг. 3 - общий вид двух встречных клиньев, установленных на концах сердечника статора в аксонометрии.Устройство для крепления пазовой части обмотки статора включает в себя клин 1 с по перечным пазом, клин 2, выполненный по форме специального выреза в вершине паза сердечника, шнуровой бандаж 3, клин 4.Стержни 5 обмотки статора, уложенные в пазы сердечника статора б, ргсклинены в ра диальном направлении системой парных встречных пазовых клиньев 2 и 4. Для предотвращения осевого смещения клиньев, пазовые клинья 1, установленные совместно с клином 2 на концах сердечника, выполнены большей длины, чем клинья 4, при этом часть клина, снабженная поперечным, пазом, расположена за пределами сердечника...

Номер патента: 594560

Опубликовано: 25.02.1978

Авторы: Фридман, Хуторецкий, Школьник

МПК: H02K 5/24

Метки: статор, электрической

....жпеуровня вибраций и упу шигпе успг 11 тЕН 1.- спортировки статора,Это достигается тем, что в пр.;иже- ном статоре, содержащем герде 11 к, путо ренний корпус, наружный корпус вбЕо- зопируюшие эпементы, госггед 1 пе 1 а.,%Ожены между сердечником и в уг сцпг 1 Корпусом. Наружный корпус может г 1 ъ1 111.пгопнен разъемным.5 На фиг, 1 схематическзобр 11,":. с.т- тор, продопыгыггазрез л 1 фГ, 2 - О л,8,поперечный разрез.Статор солержт серпаик 1, 11.1 рег- ний корпус, состоящпйг из копен 2 ксПь. -О ных ребер 3, Между сердечником 1 впугренним корпусом распопоже 1 и в 11 роппопи-.ругощие эпементы, предстагин щге л:1.приваренные к вгутгеиему КО Иуг,:, . ИнПые реорй 4 С Пр 0101,11.1,СК 1 ОП1,: Егорезя;и 5, Впъ ЕепнЙ кор 1%с 1 е.:.) О 1; -кеппен в...

Номер патента: 608230

Опубликовано: 25.05.1978

Автор: Кроненберг

МПК: H02K 1/06

Метки: статор, электрической

...а часть - ТТакие статоры являются наиболее близкими к предложенному по технической сушности.Недостатком их являются довольно узкие функциональные возможности, связанныес тем что такой статор не может создавать вращающееся магнитное попе,Белью изобретения является расширениефункциональных воэможностей машины,Это достигается тем, что на двойномполюсном делении размещены равномернодва полюса Г-образной формы и один полюс Т-образной формы, установленный междуГ-образными полюсами,На фиг. 1 схематически изображена предложенная машина, поперечный. разрез; на5 фиг. 2 - то же, продольный разрез.Статор содержит когтеобраэные полюса1 Г-образной формы и полюса 2 Т-образнойформы, соединенные обшим ярмом 3, Междуполюсами размещены кольцевые катушки...

Номер патента: 609176

Опубликовано: 30.05.1978

Авторы: Арошидзе, Иогансен, Кади-Оглы, Петров, Птакул, Романов, Судариков, Чернявский, Шапиро, Шкода

МПК: H02K 1/18

Метки: статор, электрической

...элементом, не связанных с корпусом, поперечный разрез.Сердечник статора 1 подвешен в корпусе 2 с помощью стяжных ребер 3. Верхние ребра 4 (или верхние и нижние) с корпусом не сопряжены, в работе подвески не участвуют и лишь обеспечивают равномерную по окружности опрессовку сердечника. Боковые секторы снабжены дополнительными ребрами 5, сопряженными с корпусом и не сопряженными с нажимными плитами. Дополнительные ребра усиливают подвеску.Корпус 2 своими лапами 6 установлен на фундамент 7. При работе машины энергия деформации сердечника в верхнем (или в верхнем и нижнем) секторе на корпус не передается вследствие отсутствия связей с корпусом, Деформация сердечника в боковых секторах через пружинящие части ребер воспринимается боковыми -...

Номер патента: 610248

Опубликовано: 05.06.1978

Авторы: Дейнеко, Жгулев

МПК: H02K 15/00

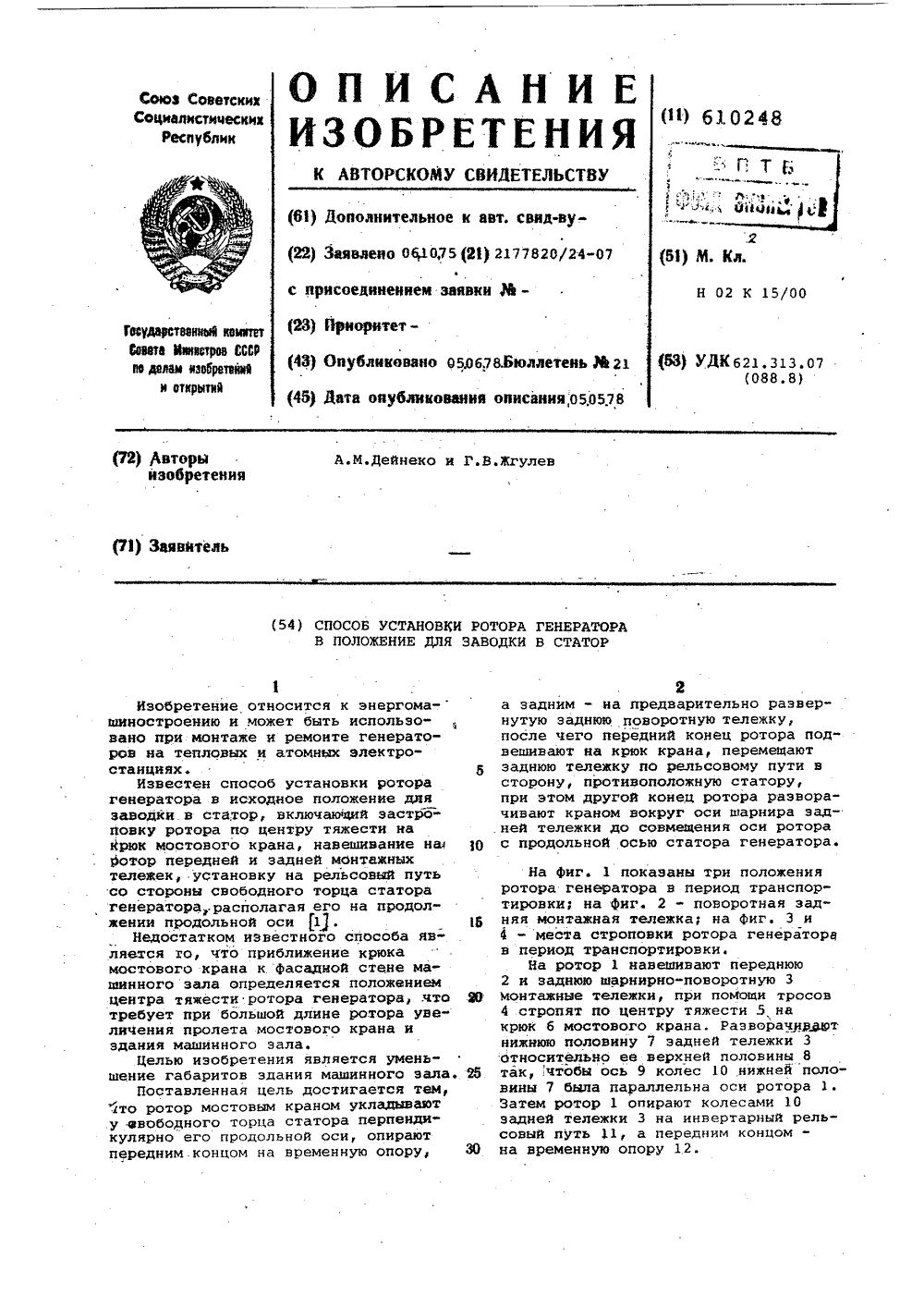

Метки: генератора, заводки, положение, ротора, статор, установки

...ротора увеличения пролета мостового крана и здания машинного зала.Целью изобретения является умень" шение габаритов здания машинного зала.Поставленная цель достигается тем, то ротор мостовым краном укладывают у евободного торца статора перпендикулярно его продольной оси, опирают передним. концом на временную опору,предварительно развероворотную тележку,дний конец ротора подрюк крана, перемешаютпо рельсовому пути воположную статору,конец ротора развораокруг оси шарнира задсовмещения оси ротораью статора генератора.610248 Формула изобретения При этом ротор 1 располагают перпендикулярно продольной оси генератора 13 см. положение 1 ). Затем передний Конец ротора 1 навешивают на крюк 6 мостового крана. Далее согласован" 5 Но перемещают...
