Номер патента: 820970

Автор: Макалиш

ZIP архив

Текст

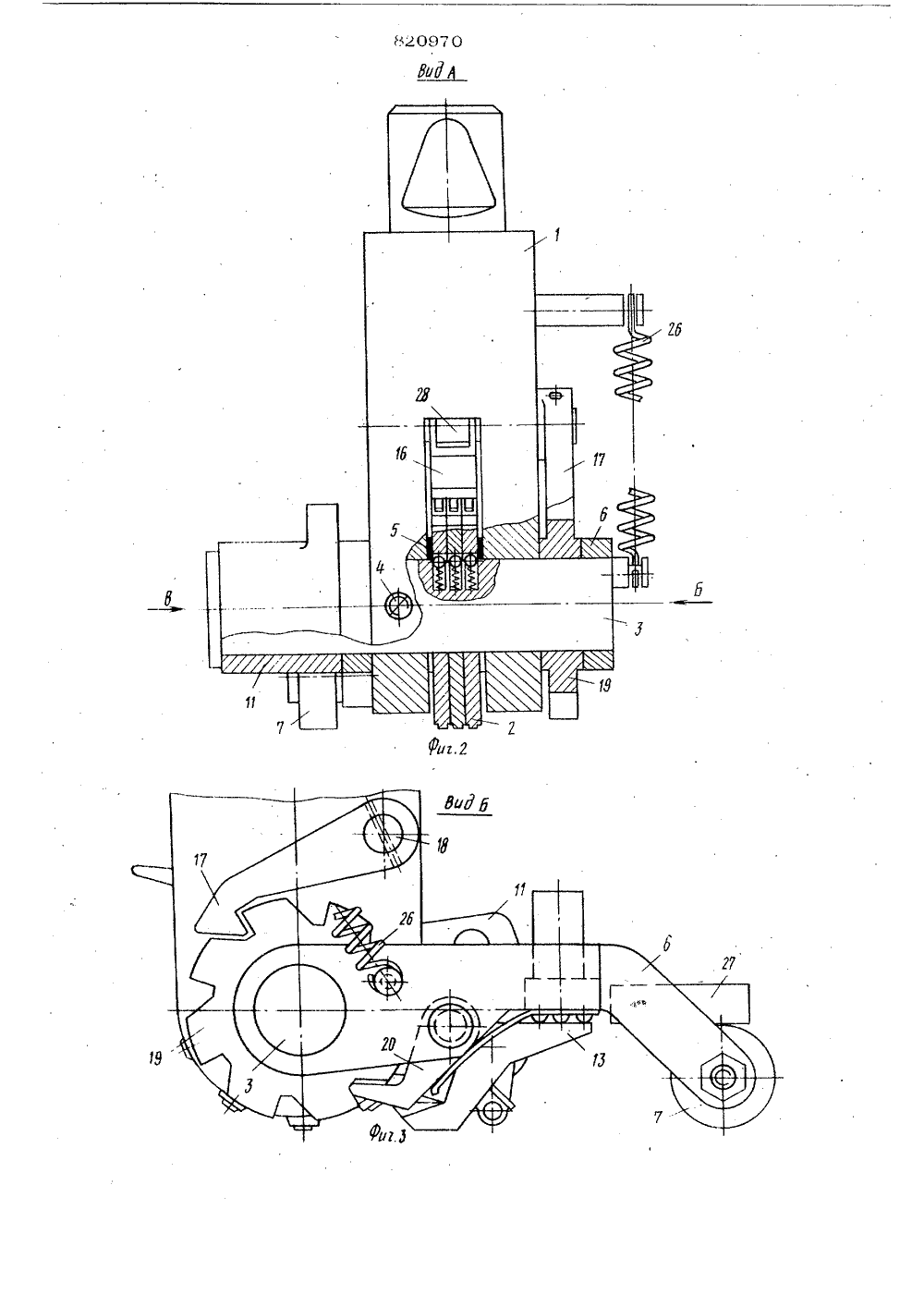

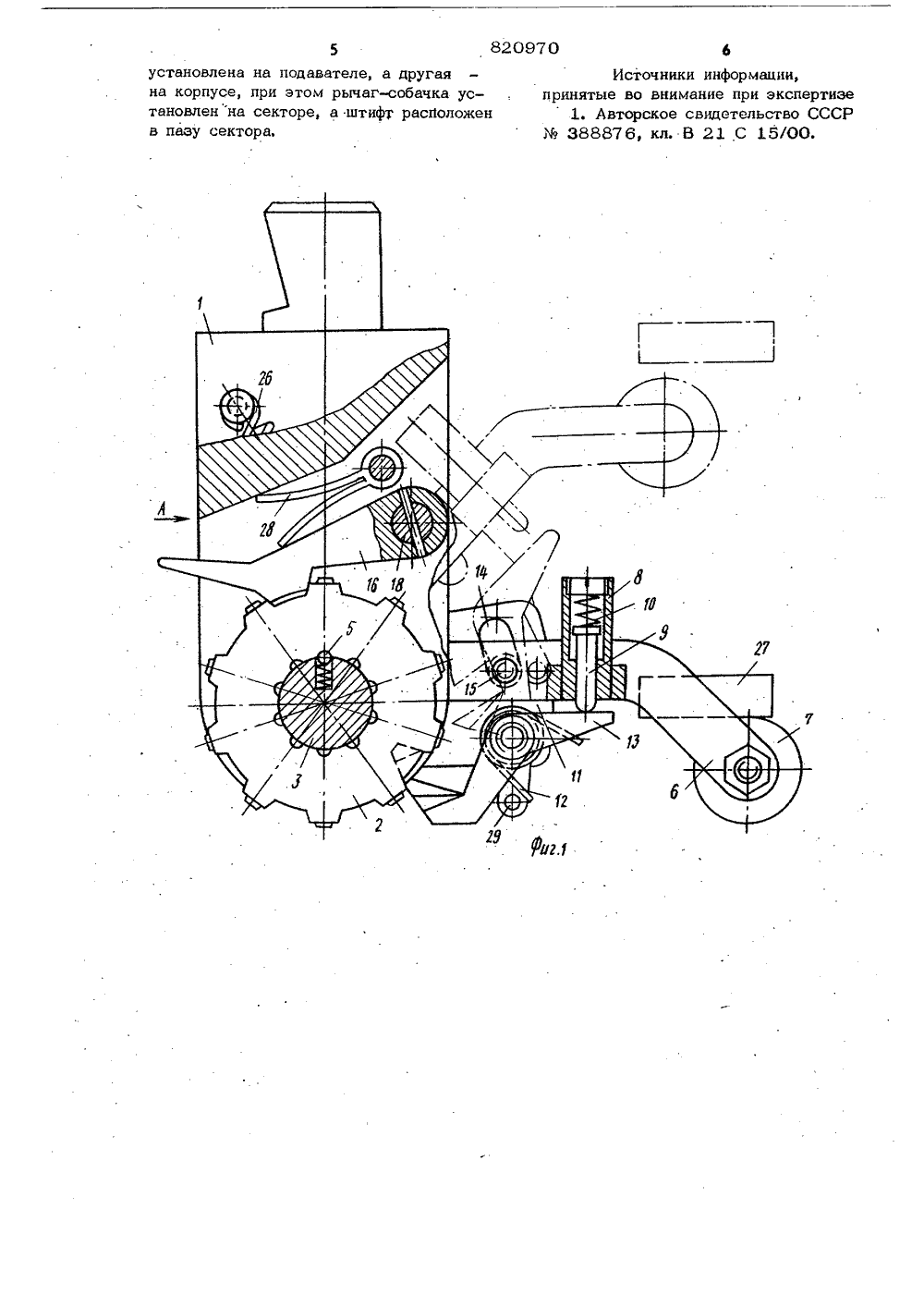

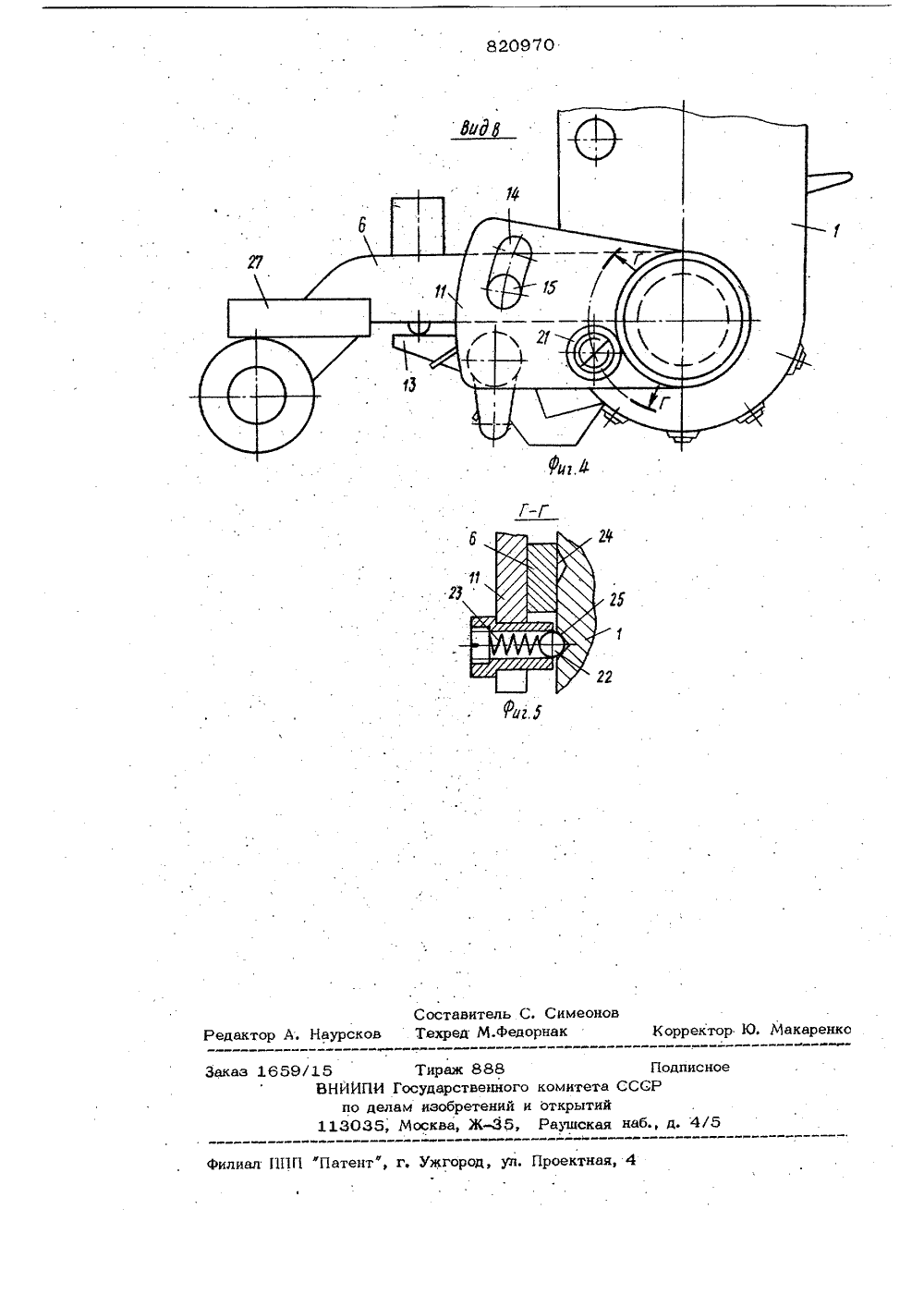

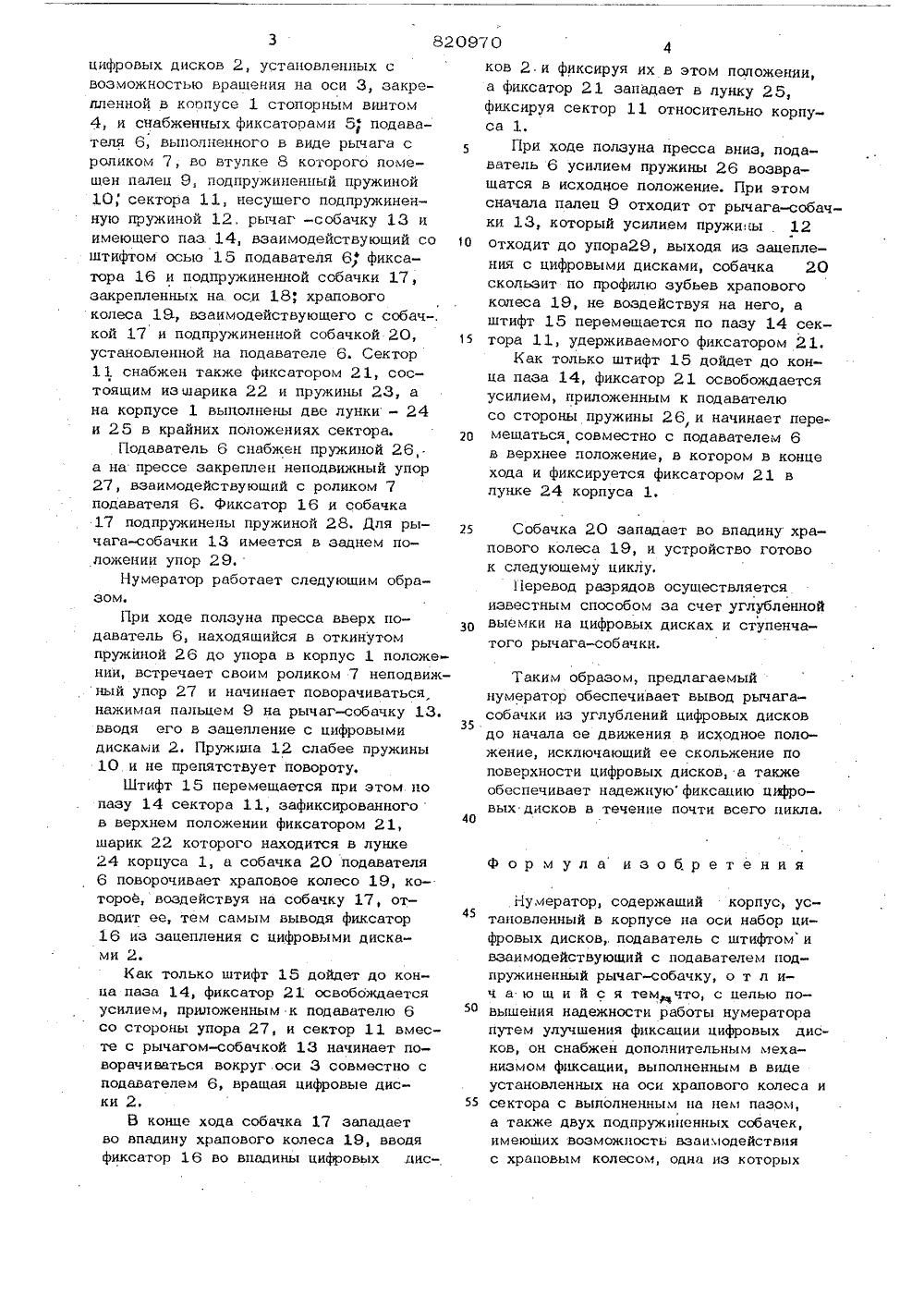

(51) М, Кл. В 21 С 51/00 В 25 Н 7/04 В 21 В 15/00 с присоединением заявкиГосударственный комнтет СССР. 9 (088. 8) до делам нзобретеннй н открытнйДата опубликования описания 20.04.81(72) Автор изобретения А. М. Макалиш Крымский ноло Жкнй,:", 1 - " Ьч 4 ектно-конструкторск институт( 54) НУМЕРАТ и цифровых диса сновны остоит и Изобретение относится к устроиствам для обработки металлов давлением и может быть использовано в машиностроении и приборостроении для нанесения по- рядковых номеров на детали.Известен нумератор, содержащий корпус, установленный в корпусе на осинабор цифровых дисков, фиксатор цифровых дисков, подаватоль с штифтом и взаимодействующий с подавателем подпружиненный рычаг-собачку 1 ),Недостагком этого нумератора является недостаточная надежность из-аа отсутствия фиксации дисков ом фиксатором нри возвратном ходе подавателя с рычагом-собачкой, а также из-за того, что подпружиненный рычаг- собачка прп возвратном ходе остается прижатым к цифровым дискам, что может вызвать проворот их в обратную сторону, а такж приводит к повышенному износу ка к дисков, . так и собачки.Целью изобретения является повышение надежности работы нумератора путем улучшения фиксациков.Указанная цель достигается тем, чтопредлагаемый нумератор. снабжен дополнительным механизмом фиксации, выполненным в виде установленных на осихралового колеса и сектор с выполненным на нем пазом, а также двух подпружиненных собачек, имеюших возмож-.ность взаимодействия с храповым колесом, одна из которых установлена наподавателе а другая - на корпусе, приэтом рычаг-собачка установлен на секторе, а штифт расположен в пазу сектора,На фиг 1 изображено предлагаемоеустройство; разрез; на фиг. 2 - то же,видсбоку; на фиг. 3 - механизм управления фиксатором; на фиг. 4 - сектор сфиксаторомф на фиг. 5 - фиксатор,разрез,Предлагаемый нумератор с зкоргуса 1 с хвостовиком, при помощикоторого он крепится в ползуне пресса,820970 цифровых дисков 2, установленных с возможностью врашения на оси 3, закрепленной в коопусе 1 стопорным винтом 4, и снабженных фиксаторами 5 подавателя 6, выполненного в виде рычага с роликом 7, во втулке 8 которого помещен палец 9, подпружиненный пружиной 10 сектора 11, несущего подпружиненную пружиной 12, рычаг -собачку 13 и имеющего паз 14, взаимодействующий со штифтом осью 15 подавателя бф фиксатора 16 и подпружиненной собачки 17, закрепленных на оси 18; храпового колеса 19., взаимодействующего с собач-, кой 17 и подпружиненной собачкой 20, установленной на подавателе 6. Сектор 11 снабжен также фиксатором 21, состоящим изшарика 22 и пружины 23, а на корпусе 1 выполнены две лунки - 24 и 25 в крайних положениях сектора.Подаватель 6 снабжен пружиной 26, а на прессе закреплен неподвижный упор 27, взаимодействующий с роликом 7 подавателя 6. фиксатор 16 и собачка 17 подпружинены пружиной 28. Для рычага-собачки 13 имеется в заднем положении упор 29.Нумератор работает следующим образом.При ходе ползуна пресса вверх подаватель 6, находящийся в откинутом пружиной 26 до упора в корпус 1 положе нии, встречает своим роликом 7 неподвижный упор 27 и начинает поворачиваться нажимая пальцем 9 на рычаг-собачку 13, вводя его в зацепление с цифровыми дисками 2. Пружина 12 слабее пружины 10 и не препятствует повороту.Штифт 15 перемешается при этом по пазу 14 сектора 11, зафиксированного в верхнем положении фиксатором 21, шарик 22 которого находится в лунке 24 корпуса 1, а собачка 20 подавателя 6 поворочивает храповое колесо 19, которой, воздействуя на собачку 17, отводит ее, тем самым выводя фиксатор 16 из зацепления с цифровыми дисками 2.Как только штифт 15 дойдет до конца паза 14, фиксатор 21 освобождаетсяусилием, приложенным к подавателю 6со стороны упора 27, и сектор 11 вместе с рычагом-собачкой 13 начинает поворачиваться вокруг.оси 3 совместно сподавателем 6, вращая цифровые диски 2.И конце хода собачка 17 западаетво впадину храпового колеса 19, вводяфиксатор 16 во впадины цифровых дис 4ков 2. и фиксируя их в этом положении,а фиксатор 21 западает в лунку 25,фиксируя сектор 11 относительно корпуса 1.При ходе полэуна пресса вниз, подаватель 6 усилием пружины 26 возврашатся в исходное положение. При этомсначала палец 9 отходит от рычага-собачки 13, который усилием пружины . 12 10 отходит до упора 29, выходя из зацепления с цифровыми дисками, собачка 20скользит по профилю зубьев храповогоколеса 19, не воздействуя на него, аштифт 15 перемещается по пазу 14 сек тора 11, удерживаемого фиксатором 21.Как только штифт 15 дойдет до конца паза 14, фиксатор 21 освобождаетсяусилием, приложенным к подавателюсо стороны пружины 26, и начинает пере- рО мешаться совместно с подавателем 6в верхнее положение, в котором в концехода и фиксируется фиксатором 21 влунке 24 корпуса 125 Собачка 20 западает во впадину храпового колеса 19, и устройство готово к следующему циклу.Перевод разрядов осуществляетсяизвестным способом за счет углубленной выемки на цифровых дисках и ступенчатого рычага-собачки,Таким образом, предлагаемыйнумератор обеспечивает вывод рычага- собачки из углублений цифровых дисков 35до начала ее движения в исходное положение, исключающий ее скольжение по поверхности цифровых дисков, а также обеспечивает надежнуюфиксацию цифровых дисков в течение почти всего никла.40 формула изобретения Нумератор, содержаший корпус, ус тановленный в корпусе на оси набор цифровых дисков, подаватель с штифтом и взаимодействующий с подавателем подпружиненный рычаг-собачку, о т л ич а ю ш и й с я тем что, с целью повышения надежности работы нумератора путем улучшения фиксации цифровых дисков, он снабжен дополнительным механизмом фиксации, выполненным в виде установленных на оси храпового колеса и 55 сектора с выполненным на нем пазом,а также двух подпружиненных собачек, имеющих возможность взаимодействия с храповым колесом, одна иэ которыхустановлена на подавателе, а другаяна корпусе, при этом рычаг-собачка установлен на секторе, а штифт расположенв пазу сектора,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 388876, кл. В 21 С 15/00.820970 оставитель С. Симеоноехреа М.федорнак Макаренко Корректо дактор А о аказ 1659/15 Вдписное филиал ППП Патент", г. Ужгород, ул. Проектная,Тираж 888ИПИ Государственного коо делам изобретений и от035, Москва, Ж, Ра тета СССРытийшская наб., д.

Смотреть

Заявка

2700662, 18.12.1978

КРЫМСКИЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ

МАКАЛИШ АРНОЛЬД МИХАЙЛОВИЧ

МПК / Метки

МПК: B21C 51/00

Метки: нумератор

Опубликовано: 15.04.1981

Код ссылки

<a href="https://patents.su/5-820970-numerator.html" target="_blank" rel="follow" title="База патентов СССР">Нумератор</a>
