Нумератор

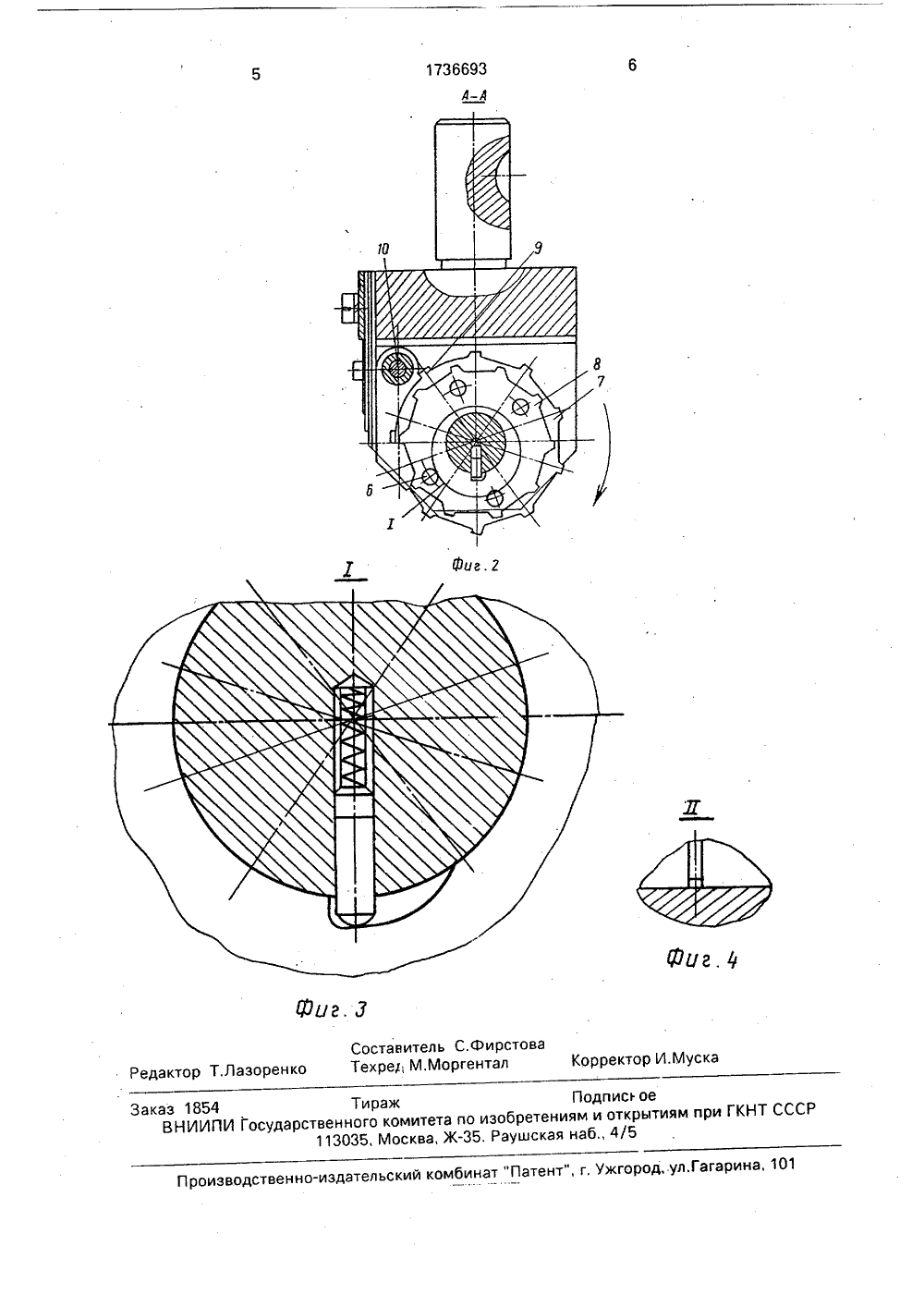

(51)5 В 25 ИСАНИЕ ВИДЕТЕЛЬСТВУ ВТОРСКО производственизации сборочтво ССС4, 1980. тво ССС04, 1989.авек Сгд ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Павлодарское научнное объединение по мехных работ(57) Изобретение относится к устройствам для нанесения на рабочую поверхность изделия маркировочных знаков, Целью изобретения является повышение надежности. Нумератор содержит размещенный на оси 2 комплект маркировочных дисков 4 с механизмом поворота в виде подпружиненного относительно оси 2 пальца. На поверхности каждого диска 4, обращенной к оси 2, выполнен глухой радиальный паз 5, имеющий плавно уменьшающуюся глубину по направлению вращения диска для размещения в нем пальца, 4 ил,1736693 50 55 Изобретение относится к устройствам для маркирования и может быть использовано в различных отраслях машиностроения для нанесения на рабочую поверхность, маркировочных знаков,Известно устройство для маркирования изделия, содержащее корпус с барабаном, на котором установлены с возможностью поворота кодовые колеса.Однако это устройство не позволяет маркировать изделия, требующие больших усилий маркирования, и имеет сложную конструкцию.Известно также устройство, содержащее установленные на оси поворотные маркировочные диски с пазами, в один из которых входит подвижный подпружиненный палец.Недостатком известного устройства является ненадежность работы из-за возможного заклинивания пальца между пазами маркировочных дисков и их составных частей вследствие погрешности их изготовления,Цель изобретения - повышение надежности работы нумератора за счет обеспечения плавного ввода и вывода пальца из паза,Сущность изобретения заключается в том, что на обращенной к оси поверхности каждого диска выполнен глухой радиальный паз, предназначенныйдля размещения в нем пальца и имеющий плавно уменьшающуюся глубину по направлению вращения диска.На фиг,1 изображено устройство, общий вид; на фиг.2 - сечение А - А на фиг.1; на фиг.3 - узел на фиг.2; на фиг.4 - узел 11 на фиг.1.Нумератор содержит корпус 1, в котором размещена ось 2 с двумя кнопками 3, На оси 2 посажен комплект маркировочных дисков 4, имеющих на поверхности, обращенной к оси 2, глухой радиальный паз 5, Ось 2 имеет палец 6, который под действием пружины 7 прижимается ко дну паза 5 (рабочее положение) или к посадочному отверстию маркировочных дисков (исходное положение). На оси 2 выполнены указательные проточки 8, расстояние между которыми равно толщине маркировочного диска 4.На поверхностях 9 маркировочных дисков 45 выполнена маркировка в той последовательности, которая соответствует отпечаткуна поверхности 10 маркирования.Для набора нужного порядка знаков необходимо установить ось 2 таким образом,10 чтобы палец 6 находился в зацеплении содним из дисков 4, Для этого ось 2 за кнопки3 поворачивают фиг.2) на угол, при которомпалец 6, двигаясь по радиальному пазу 5,западает в отверстие оси 2 и сжимает пру 15 жину 7. Далее продольным перемещениемоси 2 совмещают крайнюю правую проточку8 с торцом корпуса 1, при этом палец 6располагается на посадочном отверстиимаркировочного диска 4. После этого, пово 20 рачивая ось 2 за кнопки 3 (фиг,2), добиваемся того, чтобы палец 6 под действиемпружины 7 попал в радиальный паз 5. Придальнейшем повороте оси 2 (уже с маркировочным диском) за кнопки 3 устанавливают25 знак, наблюдая за маркировкой на поверхности 9 маркировочного диска, Аналогичным образом устанавливают знаки надругих маркировочных дисках 4. После набора нужного порядка знаков осуществляют30 маркировку,Конструкция нумератора проста в изготовлении и надежна в эксплуатации,Формула изобретения 35 Нумератор, содержащий установленную с возможностью продольного перемещения ось, размещенный на ней комплект маркировочных дисков и механизм их поворота в виде подпружиненного в направле нии, перпендикулярном к оси, пальца, о тл и ч а ю щ и й с я темчто, с целью повышения надежности нумератора, на обращенной к оси поверхности каждого диска выполнен глухой радиальный паз, предназ наченный для размещения в нем пальца иимеющий плавно уменьшающуюся глубину по направлению вращения диска для обеспечения ввода и вывода пальца в паз.1736693 цг,2 Составитель С.ФирстоваРедактор Т,Лазаренко Техре, М,Моргентал Коррект Мус о-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 роизв Заказ 1854 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
