Установка для испытания микрообразцов на прочность

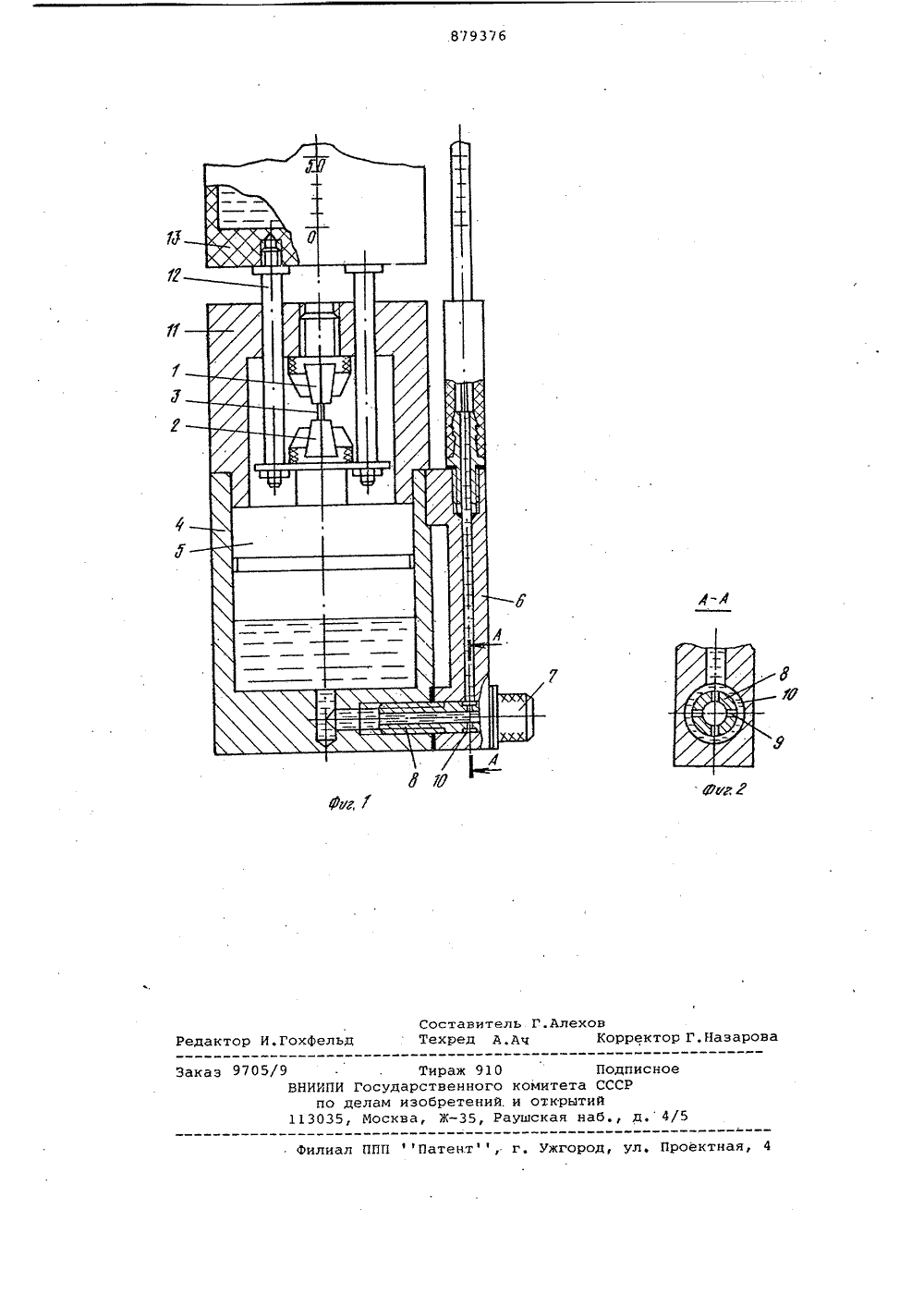

Союз Советских Социалистических Республик(22) Заявлено 190280 (21) 2886622/25-28 с присоединением заявки Мо С 01 Б 3/08 Государственный комитет СССР оо делам изобретений и открытий,Н.Осенков, В.В,Зенин и А.И.Шевцо 71) Заяви 4) УСТАНОВКА ЛЯ ИСПЫТАН А ПРОЧНОСТ ИКРООБРАЭЦОВ обеспечения эамирования,на схема описыфиг, 2 - сечение Изобретение относится к испытательной технике и может быть использовано при испытании микрообразцов на прочность.5Известна установка для испытания микрообраэцов на прочность, содержащая верхний и нижний захваты микро- образца, нагружающее устройство, заполняемый жидкостью цилиндр с поршнем, на котором закреплен нижний захват, и измерительную трубку, сообщенную с полостью цилиндра 1).Недостатком установки является низкая точность испытания, поскольку нагружение осуществляется неплавно. оч в 30 Цель изобретения - повышение т ности путем обеспечения более пла ного нагружения.Для достижения указанной цели предлагаемая установка снабжена размещенным в корпусе цилиндра и соединяющим полость цилиндра с измерительной трубкой полым винтом, в Ножке которого выполнены радиальные сквозные отверстия и сообщающаяся с отверстиями кольцевая выточка, взаимодействующая с измерительной трубкой, а общая площадь отверстий не превышает площади сечения измерительной трубки и выбрана из условияданной скорости дефорНа фиг. 1 изображеваемой установки; наА-А на фиг. 1.Установка содержит верхний 1 инижний 2 захваты микрообраэца 3, заполняемый жидкостью цилиндр 4 с поршнем 5, на котором закреплен нижнийзахват 2, измерительную трубку 6,сообщающуюся с полостью цилиндра 4полым винтом 7, в ножке 8 котороговыполнены радиальные сквозные отверстия 9 и сообщающаяся с отверстиями9 кольцевая выточка 10, взаимодействующая с измерительной трубкой 6,кронштейн 11 для крепления верхнегозахвата 1, по направляющим отверстиямкоторого перемещаются колонки 12 с 0 закрепленным на них нагружающим устройством в виде стакана 13.Общая плошадь радиальных отверстий9 выбрана иэ условия обеспечения заданной скорости деформирования, которая зависит от времени истечения жидкости через зти отверстия. С уменьшением общей площади сечений отверстий 9, которая должна быть меньшеплощади сечения измерительной трубкиа скорость деформирования уменьшается. Имея набор винтов 7 с разной общей площадью сечениЯ отверстий 9, можно регулировать условия нагружения микрообраэцов.Соотношение площадей сечений цилиндра 4 и измерительной трубки 6. определяется размерами испытуемого микрообразца и требуемой точностью измерений. Чем больше разница в сеченияхтем выше точность измерений.Установка работает следующим образом.Испытуемый микрообразец 3 закрепляют в захватах 1 и 2 и нагружают его путем дозированного заполнения жидкостью стакана 13. Усилие через колонки 12 передается поршню 5 и микрообразцу 3. Поршень 5 под действием приложенной нагрузки, деформируя образец, перемещается вниз и действует на жидкость, заполняющую цилиндр 4, которая обеспечивает противодавление эа счет .несжимаемости и гидравлического сопротивления истечению жидкости в радиальных отверстиях 9 винта 7. По мере истечения жидкости через отверстия 9 и выточку 10 визмерительную трубку 6 уровень ее в последней поднимается на величину, во столько раз большую ве" личины перемещения поршня 5, во сколько раз площадь сечения поршня 5 больше площади сечения измерительной трубки б. Изменение уровня жидкости в измерительной трубке 6 регистрируется визуально или с помощью датчика, .например, емкостного (не показан). По данным измерений определяют усилие, действующее на микрообразец, истепень его деформации, а прн необходимости, и скорость его деформиро-вания. Предлагаемая установка позволяет5 испытывать микрообраэцы на растяжениеи обеспечивает плавное их нагружениес заданной скоростью деформирования. О Формула изобретения Источники информации,принятые во внимание при экспертизе 1. Патент ФРГ М 2048212 кл. 42 е, 33, 1979 (прототип).Установка для испытания микрообразцов на прочность, содержащая верхний и нижний захваты микрообразца,нагружающее устройство, заполняемыйжидкостью цилиндр с поршнем, на котором закреплен нижний захват, и измерительную трубку, сообщенную с полостью цилиндра, о т л и ч а ю щ ая с я тем, что, с целью повышенияточности путем обеспечения болееплавного нагружения, она снабженаразмещенным в корпусе цилиндра и соединяющим полость цилиндра с измерительной трубкой полым винтом, в нож ке которого выполнены радиальныесквозные отверстия и сообщающаяся сотверстиями кольцевая выточка, взаимодействующая с измерительной трубкой, а общая площадь отверстий не Зо превышает площади сечения измерительной трубки и выбрана из условия обесечения заданной скорости деформироания879376Фиг Г оставитель Г.Алеховехред А.Ач Корректор Г.Назаров дактор И каз 9 сное НИИП 13 Пат а Тираж 9 Государственно елам изобретен Москва, Ж,комитет и откры аушская Ужгород, ул. Проектная,
