Захват для испытания микрообразцов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 717613
Автор: Новокшонов
Текст

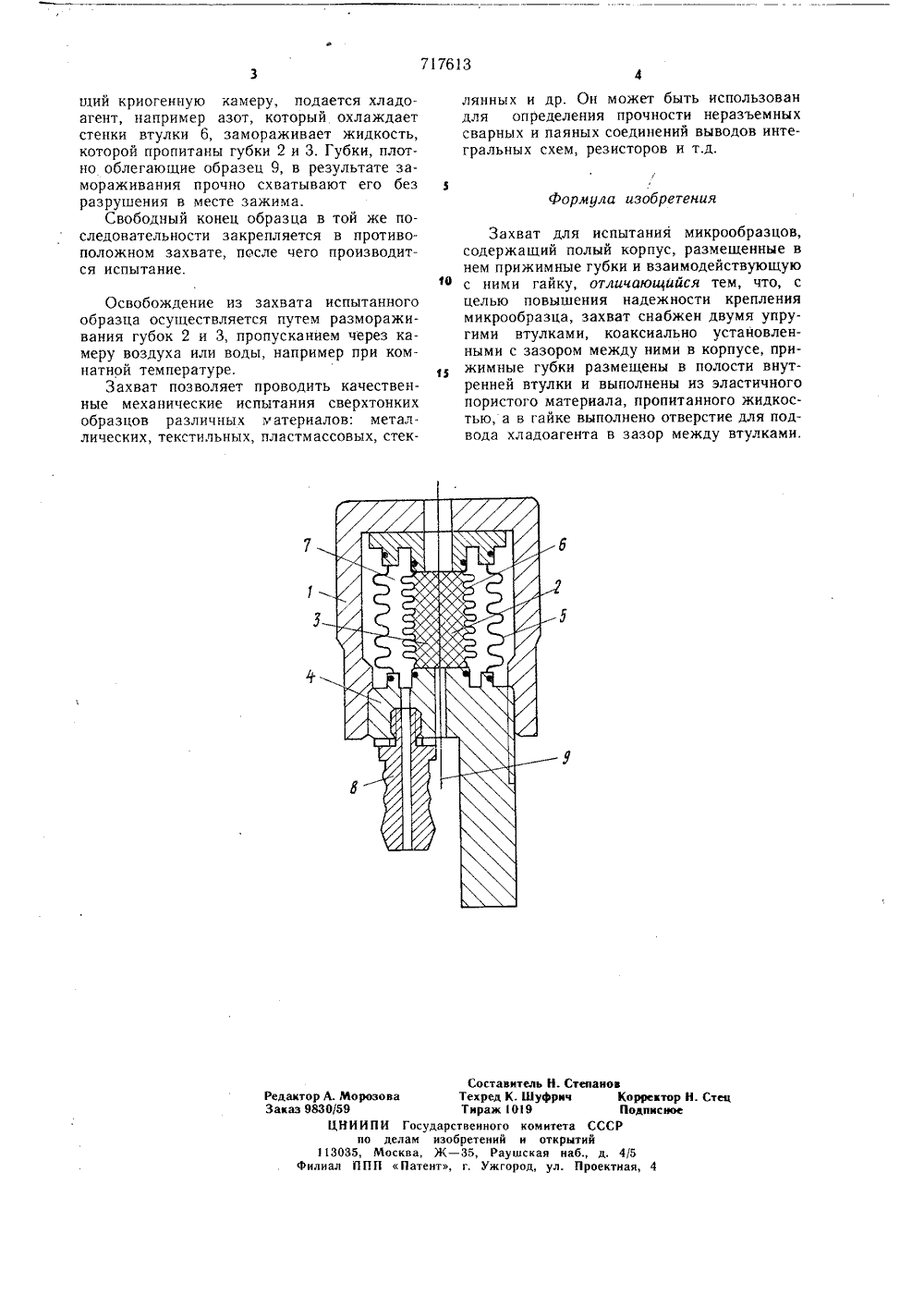

ОЛ ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистичесюа Республик(22) Заявлено 27.03.78 (21) 2594345/25-2 51) М. Кл явки-1 Я 3/04 исоединением опударптвенный комитет сссо па делам нэайретеннй и открытий(54) ЗАХВАТ ДЛЯ ИСПЫТАНИЯ МИКРООБРА ся тем, что захват снабгими втулками, коаксиальми с зазором между ними имные губки размещены в ей втулки и выполнены из стого материала, пропитана в гайке выполнено отверсхладагента в зазор между Это достигаетжен двумя упруно установленныв корпусе, прижполости внутреннэластичного пориного жидкостью,тие для подводавтулками,На чертеже вид.10Захват содержит полый корпус 1, размещенные в нем прижимные губки 2 и 3 и взаимодействующую с ними гайку 4, которая крепится к тяге испытательной машины (на чертеже не показана), В корпусе смонтированы две упругие втулки 5 и 6, коаксиально установленные с зазором 7. В гайке 4 выполнено отверстие под штуцер 8 для подвода хладоагента в зазор 7 между втулками 5 и 6.Захват работает следующим образом, Испытываемый образец 9 устанавливается между прижимными губками 2 и 3. Губки пропитываются жидкостью, например водрй, и через штуцер 8 в зазор 7, образуюку.Недостатком известн ся то, что в месте з также деформируется, обрыву в губках при исЦелью изобретения надежности крепления ого зажима являетакрепления образецчто приводит к егопыта нии.является повышенимикрообразца. Изобретение относится к механическим испытаниям, а именно, к захватам для испытания микрообразцов.Известен зажим для разрывной машины, содержащий корпус и размещенные в нем прижимные губки. Одна из губок снабжена прокладкой из эластичного материала, а вторая выполнена в виде скобы с закрепленным на ее концах стержнем и взаимодействует с ходовым винтом.Недостатком зажима является проскальзывание микрообразца в губках, а также деформация и разрушение его под действием сжимающих усилий от ходового винта.Наиболее близким по технической сущности к изобретению является захват для испытания микрообразцов, содержащий полый корпус, размещенные в нем прижимные губки и взаимодействующую с ними гайзображен захват, общий717613 формула изобретения Составитель И. Степанов Редактор А. Морозова Техред К. ШУФрич Корректор Н. Степ Заказ 9830/59 Тираж 1019 Подписное ЦНИ И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4щий криогенную камеру подается хладоагент, например азот, который охлаждает стенки втулки 6, замораживает жидкость, которой пропитаны губки 2 и 3. Губки, плотно облегающие образец 9, в результате замораживания прочно схватывают его без разрушения в месте зажима.Свободный конец образца в той же последовательности закрепляется в противоположном захвате, после чего производится испытание. Освобождение из захвата испытанного образца осуществляется путем размораживания губок 2 и 3, пропусканием через камеру воздуха или воды, например при комнатной температуре.Захват позволяет проводить качественные механические испытания сверхтонких образцов различных материалов: металлических, текстильных, пластмассовых, стеклянных и др. Он может быть использован для определения прочности неразъемных сварных и паяных соединений выводов интегральных схем, резисторов и т.д. Захват для испытания микрообразцовсодержащий полый корпус, разме 1 ценные в нем прижимные губки и взаимодействующую 10 с ними гайку, отличающийся тем, что, сцелью повышения надежности крепления микрообразца, захват снабжен двумя упругими втулками, коаксиально установленными с зазором между ними в корпусе, прижимные губки размещены в полости внутренней втулки и выполнены из эластичного пористого материала, пропитанного жидкостью, а в гайке выполнено отверстие для подвода хладоагента в зазор между втулками.
СмотретьЗаявка
2594345, 27.03.1978
НОВОКШОНОВ ВЛАДИМИР ИВАНОВИЧ, НОВОКШОНОВ СЕРГЕЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01N 3/04
Метки: захват, испытания, микрообразцов
Опубликовано: 25.02.1980
Код ссылки
