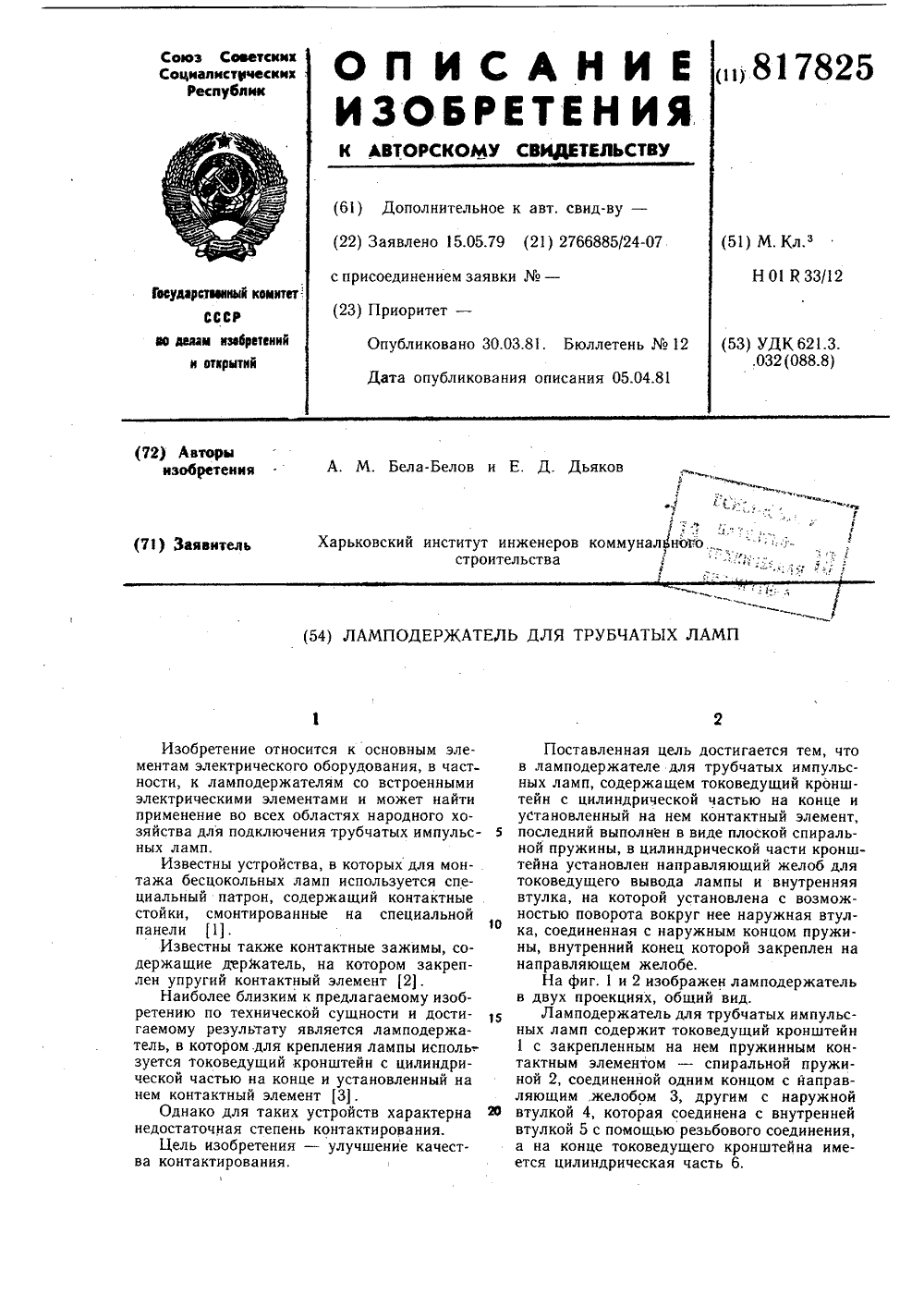

Номер патента: 817825

Опубликовано: 30.03.1981

Авторы: Бела-Белов, Дьяков

МПК: H01R 33/12

Метки: ламподержатель, трубчатыхламп

...внутреннейвтулкой 5 с помощью резьбового соединения, а на конце токоведущего кронштейна имеется цилиндрическая часть 6.817825 Формула изобретения г,1 Составитель В. ГорчановаТехред А. Бойкас КорТираж 634 Подарственного комитета СССРизобретений и открытийЖ - 35, Раушская наб., д. 4т, г. Ужгород, ул. Проектн Редактор А. ВласенкоЗаказ 1458/70ВНИИПИ Госупо делам13035, Москва,Филиал ППП Пате ректор Н. Стендписное Я,Ламподержатель для трубчатых импульсных ламп работает следующим образом.Токоведущий вывод ламп устанавливается на направляющем желобе. При вращении наружной втулки последняя перемещается по внутренней втулке. Одновременно с этим происходит деформация пружинного контактного элемента - спиральной пружины, один конец которой...

Номер патента: 859756

Опубликовано: 30.08.1981

Автор: Гунчев

МПК: F21V 19/00

Метки: ламп, ламподержатель, светильнике, трубчатых

...оск лампы 4, в которой запрессованы контактные элементы 5, состоящие из набора полых цилиндров с внутренним диаметром меньшего диаметра штыря лампы 4, соединительных проводников 6 и присоединительных элементов.Ламподержатель работает следующим образом.Отжимают одну из стоек 3 и устанавливают в контактные гнезда 5 штыри одного конца лампы 4, затем отжимают стойку 3 второго ламподержателя и окончательно устанавливают лампу 4 в светильнике. Стойка 3 ламподержателя за счет свойств конструкционного материала (резины, пластика) обеспечивает три степени свободы по отношению к цоколю лампы 4: в продольном направлении оси лампы, в плоскости расположения штырей и в плоскости, перпендикулярной продольной оси лампы. Эти свойства материала...

Номер патента: 1051360

Опубликовано: 30.10.1983

Авторы: Бакуев, Лукьянова, Шаничев

МПК: F21V 19/04

Метки: газоразрядной, ламподержатель, лампы, трубчатой

...трубчатой лампыжестко крепится посредством резьбового соединения к одному иэ кронштейнов, второй электрод закреплен надругом кронштейне, При таком соединении колба газоразрядной лампы будетиспытывать продольные и поперечные,напряжения. вследствие неточного изготовления электродов лампы и узловкрепления кронштейнов, что приводитк преждевременному выходу лампы изстроя, Наличие высоких рабочих температур газоразрядной лампы можетпривести к увеличению напряжений и,.взрыву лампы,Цель изобретения - повышение надежности и безопасности .ламподержателя.Поставленная цель достигается тем, что ламподержатель газоразрядной трубчатой лампы, содержащий пластину с расположенными на ней двумя кронштейнами и гайку для фиксации лампы, имеет...

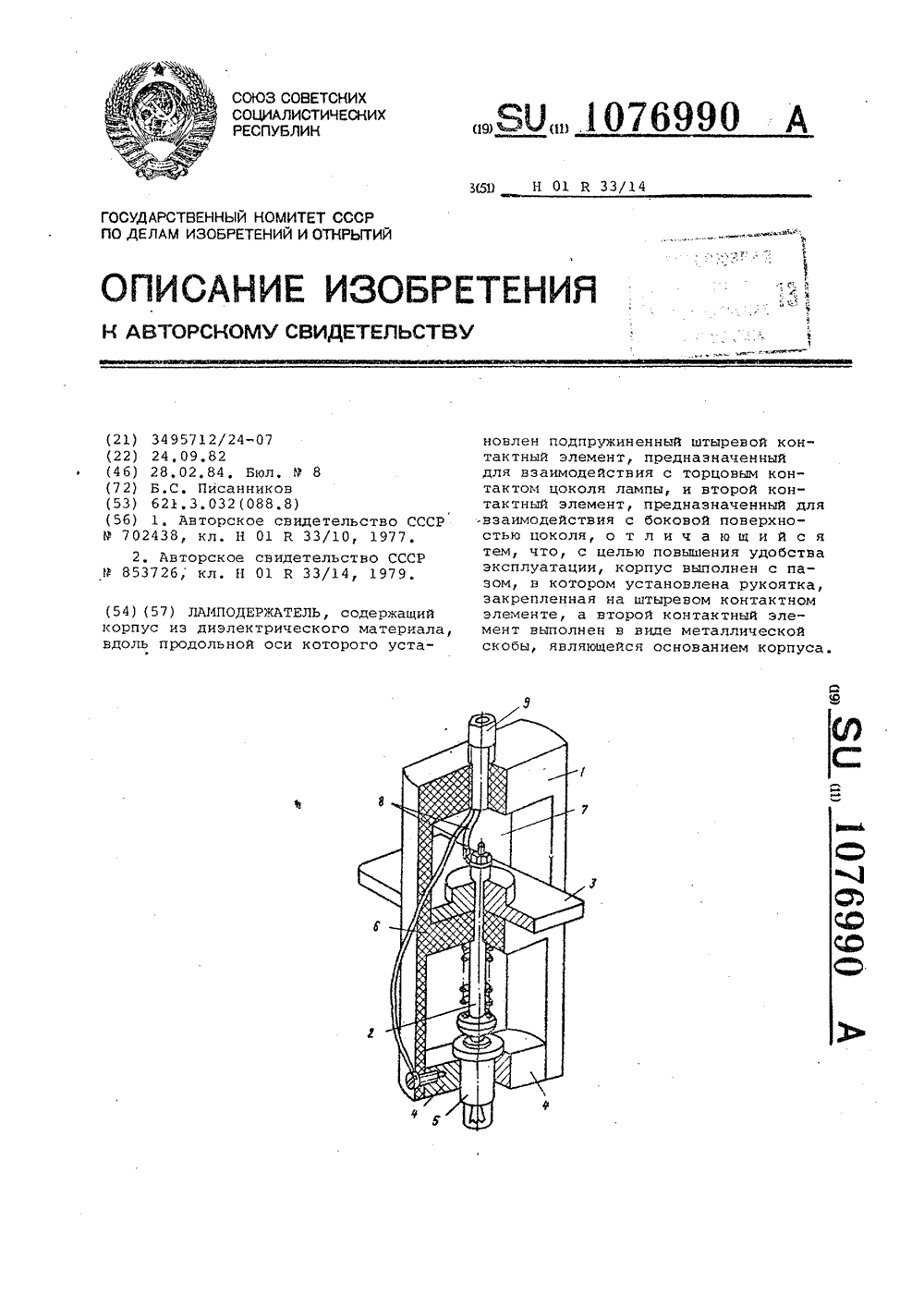

Номер патента: 1076990

Опубликовано: 28.02.1984

Автор: Писанников

МПК: H01R 33/14

Метки: ламподержатель

...длительный процесс смены лампы и необходимость протирать колбу спиртомпри светотехнических измерениях),Использовать перчатки или инструментвиде специального пинцета с губками,так как колба очень маленькая ихрупкая.Наиболее близок к предлагаемомупо технической сущности ламподержатель, содержащий корпус из диэлектрического материала, вдоль продольнойоси которого установлен подпружиненный штыревой контактный элемент,предназначенный для взаимодействияс торцовым контактом цоколя лампы, З 5и второй контактный элемент, предназначенный для взаимодействия с боковой поверхностью цоколя 21,Недостатки известного устройствазаключаются в длительности процесса 40смены лампы и неудобстве смены лампы.Цель изобретения - повышение удобства эксплуатации.Для...

Номер патента: 1201614

Опубликовано: 30.12.1985

Авторы: Вольвенко, Колесниченко

МПК: F21V 19/00

Метки: ламподержатель, преимущественно, средства, транспортного, фонаря

...в частности к ламподержателям, преимущественно фонарей транспортных средств, и может быть использовано в осветительных и сигнальных световых приборах.Цель изобретения - повышение надеж 5 ности, удобства монтажа и упрощение конструкции.На фиг, 1 изображен ламподержатель, общий вид; на фиг. 2 - сечение А - А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 1. 1 ОЛамподержатель, преимущественно фо наря транспортного средства содержит несущую пластмассовую панель 1 с патронами 2, гнездо каждого из которых образовано полуцилиндрическим элементом 3 панели с крепежными полками 4 и установленным на них металлическим токоподводом 5 для контактирования с цоколем лампы 6, при этом крепежные полки 4 установлены параллельно плоскости симметрии...

Номер патента: 1273279

Опубликовано: 30.11.1986

Авторы: Князев, Макшанцев, Платов, Рачкова, Решетникова, Симатов, Сурилов

МПК: B60Q 1/00, B60Q 1/26

Метки: ламподержатель, средства, транспортного, фонаря

...материалоем кости.На фиг.1 изображен фонарь транспортного средства с ламподержателем, разрез; на фиг.2 - ламподержатель в зоне патрона, разрез; на фиг.3 - печатная плата; на фиг.4 - ламподержатель, вид со стороны отверстия патрона.Ламподержатель для фонаря транспортного средства размещен в многокамерном корпусе 1 с рассеивателем 2 и содержит несущую пластину 3 с патронами 4 для установки электроламп 5, печатную плату 6, выполненную на гибком диэлектрике, и размецснные на патроне 4 фиксаторы 7 лепестков 8 печатной платы 6. На лепестках 8 выполнены контактные площадки 9 и 10 и круглые отверстия 11 для фиксации лепестков 8 на фиксаторах 7. Патрон 4 имеет упругие прижимной элемент 12 и стойку 13 для прижима контактных площадок 9 и 10 к...

Номер патента: 1361422

Опубликовано: 23.12.1987

Авторы: Аргунов, Гасилин, Кривошеев, Турянский

МПК: F21V 19/02

Метки: газоразрядной, ламподержатель, лампы, трубчатой

...для фиксации направления подвижного прижима 9. Последний имеетотогнутые упоры 11, служащие егоограничителями хода. На кронштейне4 имеется два отверстия для установки оси 12, на которую в зависимости от расположения цоколей лампы1, устанавливается аналогичный токоподводящий зажим,Установка лампы в ламподержателепроисходит следующим образом.Переместив токоподводящий зажимпо направляющим 5 в правое крайнееположение, поднимают подвижкый прижим 9 до соприкосновения его отогнутых упоров 11 с боковой стороной 8,вставляют цоколь лампы 1 между подвижным прижимом 9 и боковой стороной8 и, фиксируя это положение, зажимают винтом 10, Затем лампу 1 с токоподводящим зажимом перемещают по направляющим 5 и устанавливают анало 61422 2гичным образом в...
