Ламподержатель для трубчатыхламп

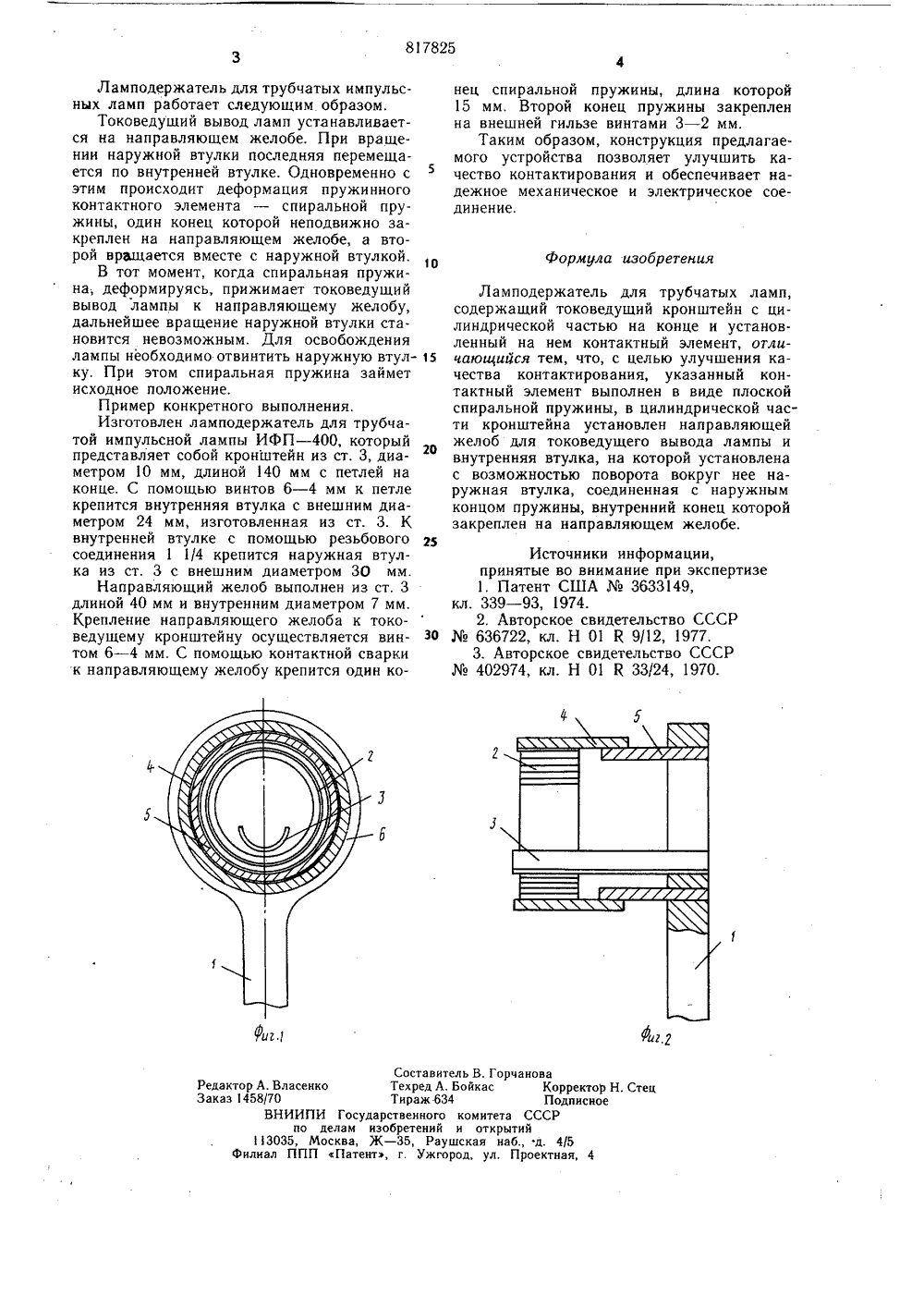

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоеетсммнСоциалистмческин .Реслублик(51) М. Кл. НО КЗЗ/12 Гееудерстеенный кемнтет СССР не авим нзабретеннй н аткрмтнй(72) Авторы изобретения А, М. Бела Белов и Е. Д. Дьяков Р 1 Харьковский институт инженеров коммунального строительства 4(54) ЛАМПОДЕРЖАТЕЛЬ ДЛЯ ТРУБЧАТЫХ ЛАМП Изобретение относится к основным элементам электрического оборудования, в частности, к ламподержателям со встроеннымиэлектрическими элементами и может найтиприменение во всех областях народного хозяйства для подключения трубчатых импульсных ламп.Известны устройства, в которых для монтажа бесцокольных ламп используется специальный патрон, содержащий контактныестойки, смонтированные на специальнойпанели 1,Известны также контактные зажимы, содержащие дерЖатель, на котором закреплен упругий контактный элемент 2,Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является ламподержатель, в котором.для крепления лампы исполь-,зуется токоведущий кронштейн с цилиндрической частью на конце и установленный нанем контактный элемент 3.Однако для таких устройств характернанедостаточная степень контактирования.Цель изобретения - улучшение качества контактирования. Поставленная цель достигается тем, чтов ламподержателе для трубчатых импульсных ламп, содержащем токоведущий кронштейн с цилиндрической частью на конце и установленный на нем контактный элемент, 5 последний выполнен в виде плоской спиральной пружины, в цилиндрической части кронштейна установлен направляющий желоб для токоведущего вывода лампы и внутренняя втулка, на которой установлена с возможностью поворота вокруг нее наружная втулка, соединенная с наружным концом пружины, внутренний конец которой закреплен на направляющем желобе.На фиг, 1 и 2 изображен ламподержательв двух проекциях, общий вид.Ламподержатель для трубчатых импульсных ламп содержит токоведущий кронштейн 1 с закрепленным на нем пружинным контактным элементом - спиральной пружиной 2, соединенной одним концом с йаправляющим,желобом 3, другим с наружной Зт втулкой 4, которая соединена с внутреннейвтулкой 5 с помощью резьбового соединения, а на конце токоведущего кронштейна имеется цилиндрическая часть 6.817825 Формула изобретения г,1 Составитель В. ГорчановаТехред А. Бойкас КорТираж 634 Подарственного комитета СССРизобретений и открытийЖ - 35, Раушская наб., д. 4т, г. Ужгород, ул. Проектн Редактор А. ВласенкоЗаказ 1458/70ВНИИПИ Госупо делам13035, Москва,Филиал ППП Пате ректор Н. Стендписное Я,Ламподержатель для трубчатых импульсных ламп работает следующим образом.Токоведущий вывод ламп устанавливается на направляющем желобе. При вращении наружной втулки последняя перемещается по внутренней втулке. Одновременно с этим происходит деформация пружинного контактного элемента - спиральной пружины, один конец которой неподвижно закреплен на направляющем желобе, а второй вращается вместе с наружной втулкой.В тот момент, когда спиральная пружина; деформируясь, прижимает токоведущий вывод лампы к направляющему желобу, дальнейшее вращение наружной втулки становится невозможным. Для освобождения лампы необходимо отвинтить наружную втул ку. При этом спиральная пружина займет исходное положение.Пример конкретного выполнения.Изготовлен ламподержатель для трубчатой импульсной лампы ИФП - 400, который представляет собой кронштейн из ст. 3, диаметром 10 мм, длиной 40 мм с петлей на конце. С помощью винтов 6 - 4 мм к петле крепится внутренняя втулка с внешним диаметром 24 мм, изготовленная из ст. 3. К внутренней втулке с помощью резьбового соединения 1 1/4 крепится наружная втулка из ст, 3 с внешним диаметром 30 мм.Направляющий желоб выполнен из ст. 3 длиной 40 мм и внутренним диаметром 7 мм. Крепление направляющего желоба к токо- ведущему кронштейну осуществляется вин- ЗО том 6 - 4 мм. С помощью контактной сварки к направляющему желобу крепится один конец спиральной пружины, длина которой 15 мм, Второй конец пружины закреплен на внешней гильзе винтами 3 - 2 мм.Таким образом, конструкция предлагаемого устройства позволяет улучшить качество контактирования и обеспечивает надежное механическое и электрическое соединение. Ламподержатель для трубчатых ламп, содержащий токоведущий кронштейн с цилиндрической частью на конце и установленный на нем контактный элемент, отличающицся тем, что, с целью улучшения качества контактирования, указанный контактный элемент выполнен в виде плоской спиральной пружины, в цилиндрической части кронштейна установлен направляющей желоб для токоведущего вывода лампы и внутренняя втулка, на которой установлена с возможностью поворота вокруг нее наружная втулка, соединенная с наружным концом пружины, внутренний конец которой закреплен на направляющем желобе. Источники информации,принятые во внимание при экспертизе1. Патент США3633149,кл. 339 - 93, 1974.2, Авторское свидетельство СССР636722, кл. Н 01 К 9/12, 1977.3. Авторское свидетельство СССР402974, кл. Н 01 К 33/24, 1970.
