Ламподержатель газоразрядной трубчатой лампы

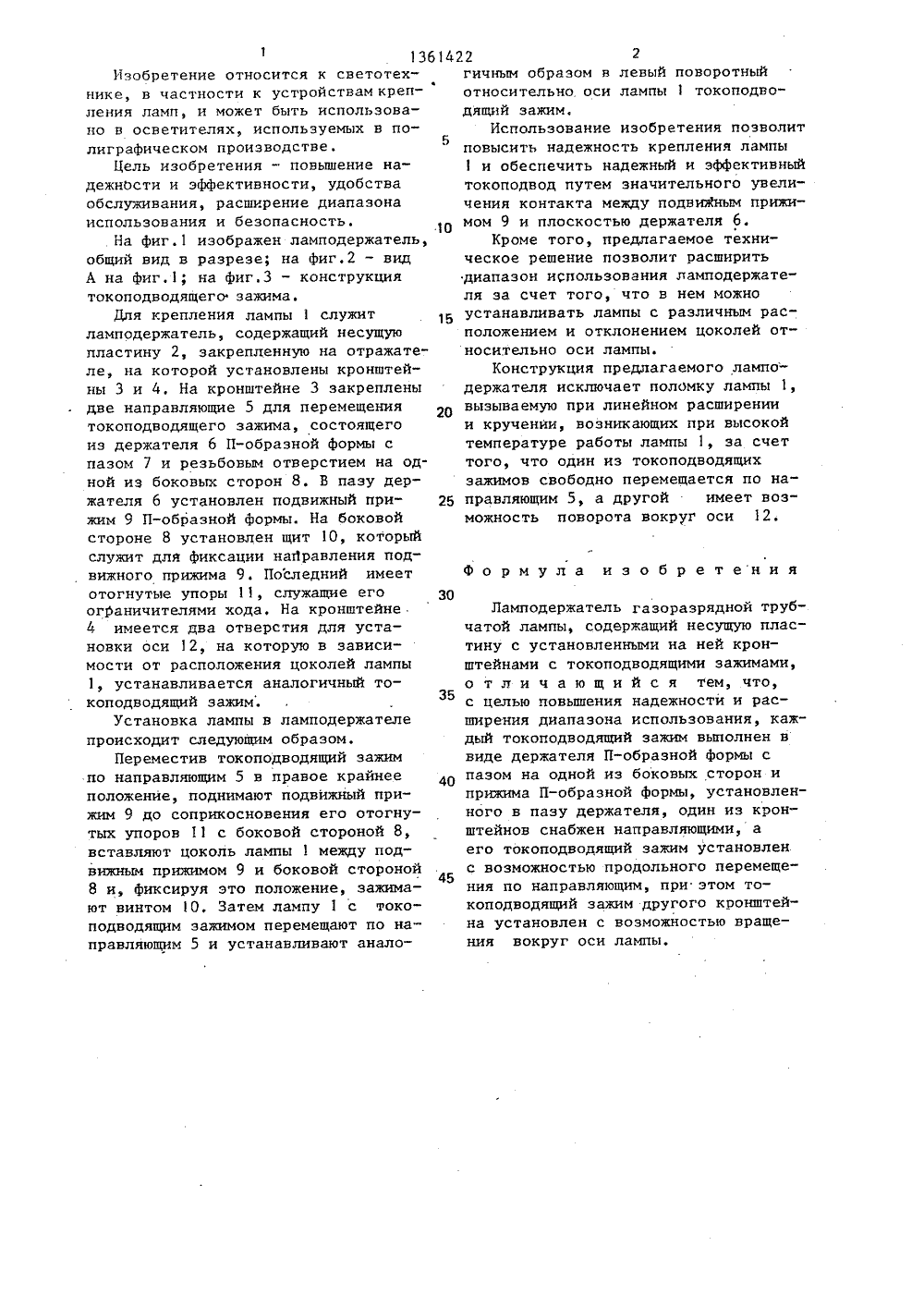

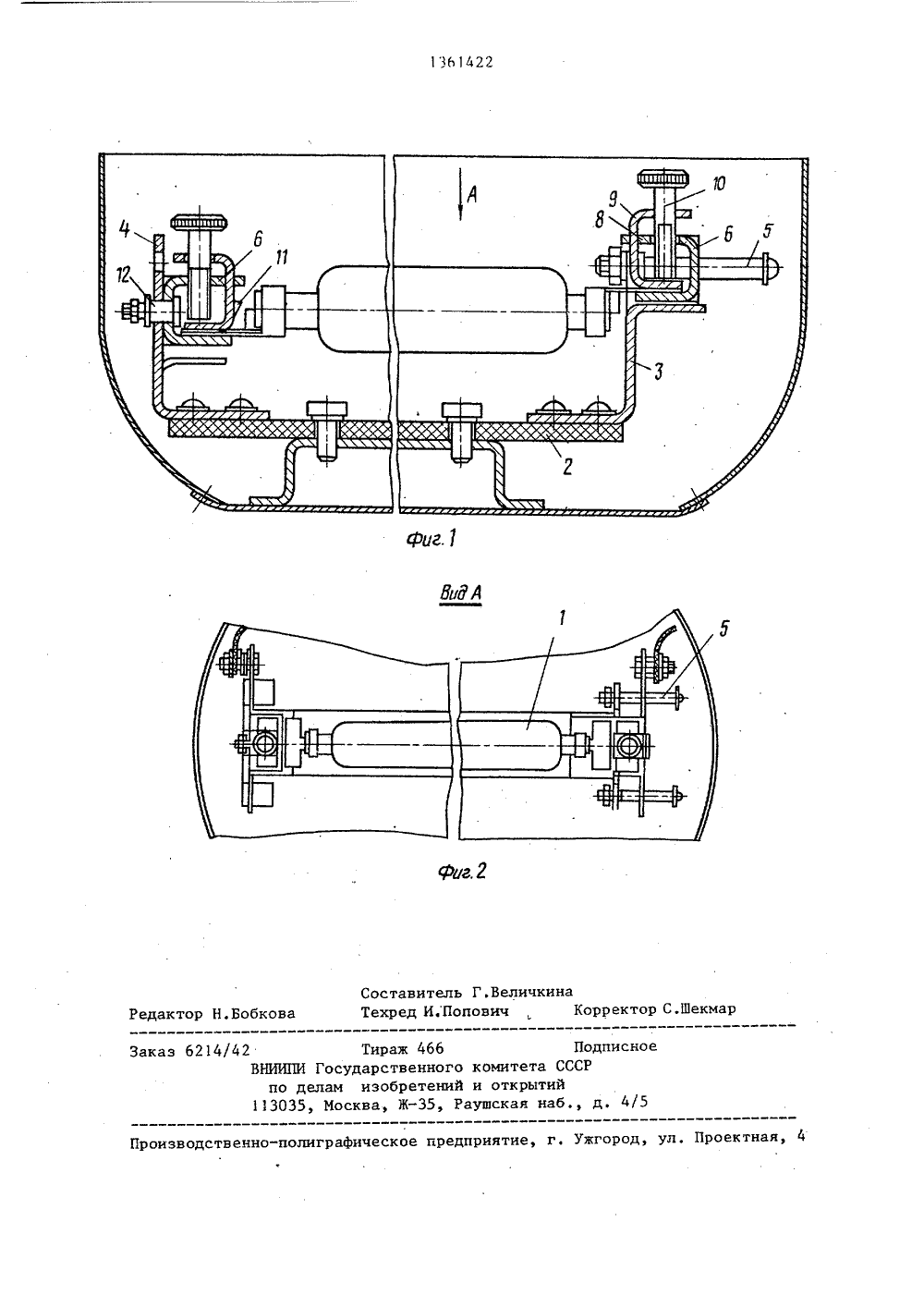

(594 Р 1 Ч 1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Одесское специальное конструкторское бюро полиграфического машиностроения(54) ЛАМПОДЕРЖАТЕЛЬ ГАЗОРАЗРЯДНОЙТРУБЧАТОЙ ЛАМПЫ(57) Изобретение относится к светтехнике, в частности к устройства крепления ламп, и позволяет повыситьнадежность и расширить диапазон использования. Токоподводящие зажимы,осуществляющие крепление цоколей лампы, выполнены в виде держателей 6П-образной формы с пазами 7, в которых установлены фиксируемые с помощью винтов 1 О подвижные прижимы9 П-образной формы с упорами 11,для ограничения хода прижима. Одиниз токоподводящих зажимов установленна кронштейне с возможностью поворота вокруг оси лампы, а другой - свозможностью его продольного перемещения о двум направляющим, жесткозакрепленным на кронштейне. 3 ил.113Изобретение относится к светотехнике, в частности к устройствам крепления ламп, и может быть использовано в осветителях, используемых в полиграфическом производстве.Цель изобретения - повышение надежности и эффективности, удобстваобслуживания, расширение диапазонаиспользования и безопасность.На фиг.1 изображен ламподержатель,общий вид в разрезе; на фиг.2 - видА на фиг.1; на фиг.3 - конструкциятокоподводящего зажима.Для крепления лампы 1 служитламподержатель, содержащий несущуюпластину 2, закрепленную на отражателе, на которой установлены кронштейны 3 и 4. На кронштейне 3 закрепленыдве направляющие 5 для перемещениятокоподводящего зажима, состоящегоиэ держателя 6 П-образной формы спазом 7 и резьбовым отверстием на одной из боковых сторон 8. В пазу держателя 6 установлен подвижный прижим 9 П-образной формы. На боковойстороне 8 установлен щит 10, которыйслужит для фиксации направления подвижного прижима 9. Последний имеетотогнутые упоры 11, служащие егоограничителями хода. На кронштейне4 имеется два отверстия для установки оси 12, на которую в зависимости от расположения цоколей лампы1, устанавливается аналогичный токоподводящий зажим,Установка лампы в ламподержателепроисходит следующим образом.Переместив токоподводящий зажимпо направляющим 5 в правое крайнееположение, поднимают подвижкый прижим 9 до соприкосновения его отогнутых упоров 11 с боковой стороной 8,вставляют цоколь лампы 1 между подвижным прижимом 9 и боковой стороной8 и, фиксируя это положение, зажимают винтом 10, Затем лампу 1 с токоподводящим зажимом перемещают по направляющим 5 и устанавливают анало 61422 2гичным образом в левый поворотныйотносительно оси лампы 1 токоподводящий зажим.Использование изобретения позволит 5повысить надежность крепления лампы1 и обеспечить надежный и эффективныйтокоподвод путем значительного увеличения контакта между подвюйщм прижимом 9 и плоскостью держателя 6.Кроме того, предлагаемое техническое решение позволит расширитьдиапазон иСпользования ламподержателя эа счет того, что в нем можноустанавливать лампы с различным расположением и отклонением цоколей относительно оси лампы.Конструкция предлагаемого ламподержателя исключает поломку лампы 1,вызываемую при линейном расширениии кручении, возникающих при высокойтемпературе работы лампы 1, за счеттого, что один из токоподводящихзажимов свободно перемещается по на правляющим 5, а другой имеет возможность поворота вокруг оси 12. Формула изобретения 30Ламподержатель газораэрядной трубчатой лампы, содержащий несущую пластину с установленными на ней кронштейнами с токоподводящими зажимами,о т л и ч а ю щ и й с я тем, что,с целью повьппения надежности и расширения диапазона использования, каж"дый токоподводящий зажим выполнен ввиде держателя П-образной формы с 40 пазом на одной из боковых сторон иприжима П-образной формы, установленного в пазу держателя, один из кронштейнов снабжен направляющими, аего токоподводящий зажим установлен 45с возможностью продольного перемещения по направляющим, при этом токоподводящий зажим другого кронштейна установлен с возможностью вращения вокруг оси лампы.1361422 бкова дакт сное Тираж 466сударственного км изобретений иосква, Ж, Рауш одР Зака 5у д ф К оектная, 4 оизводственно-полиграфическое предприятие, г. Ужгород 4/42ВНИИПИ Гпо дел 113035,оставитель Г.Величкинаехред И.ПоповичКорректор СД 1 екма митета Соткрытий
