Устройство для отображения информации о ходе технологического процесса

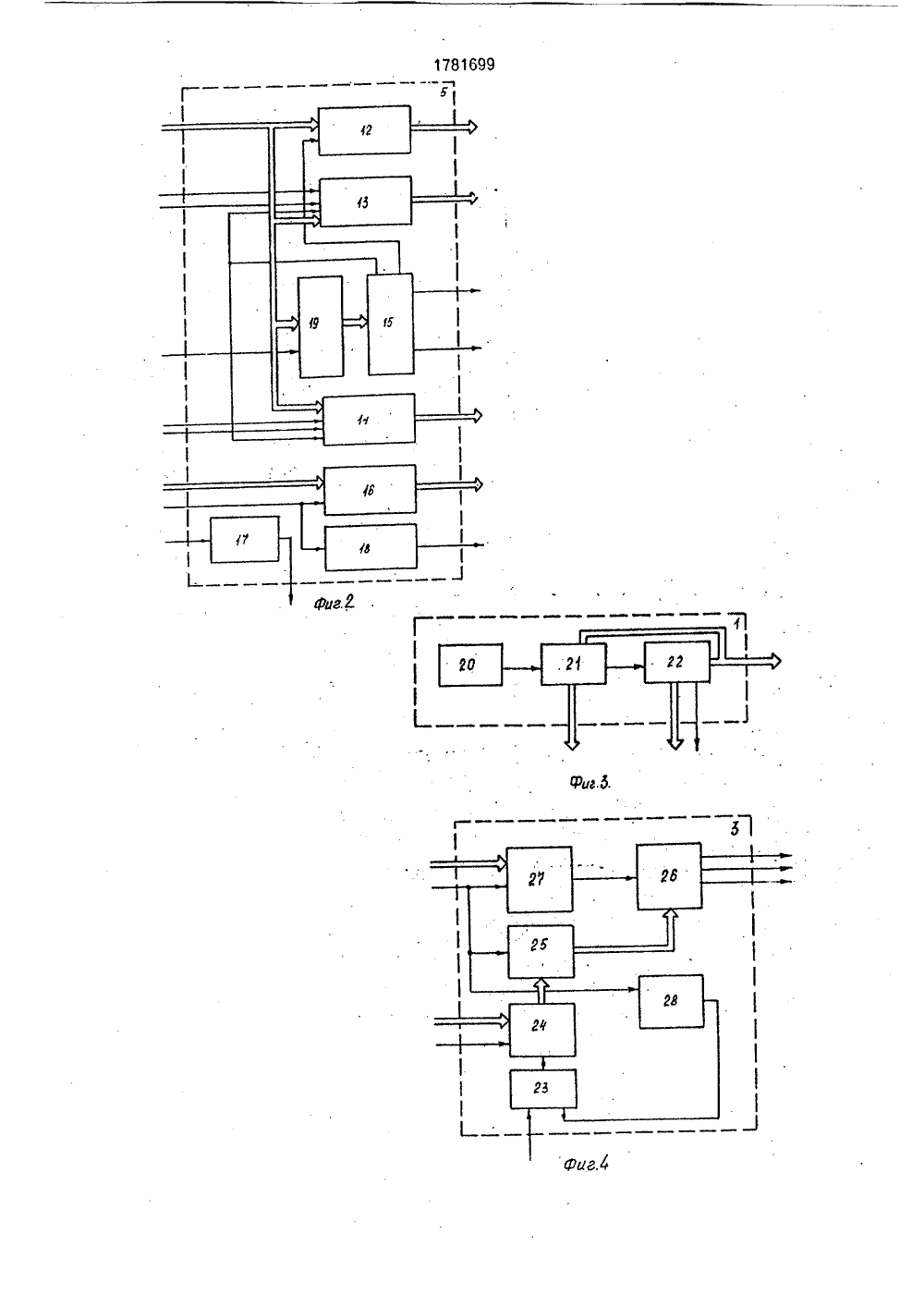

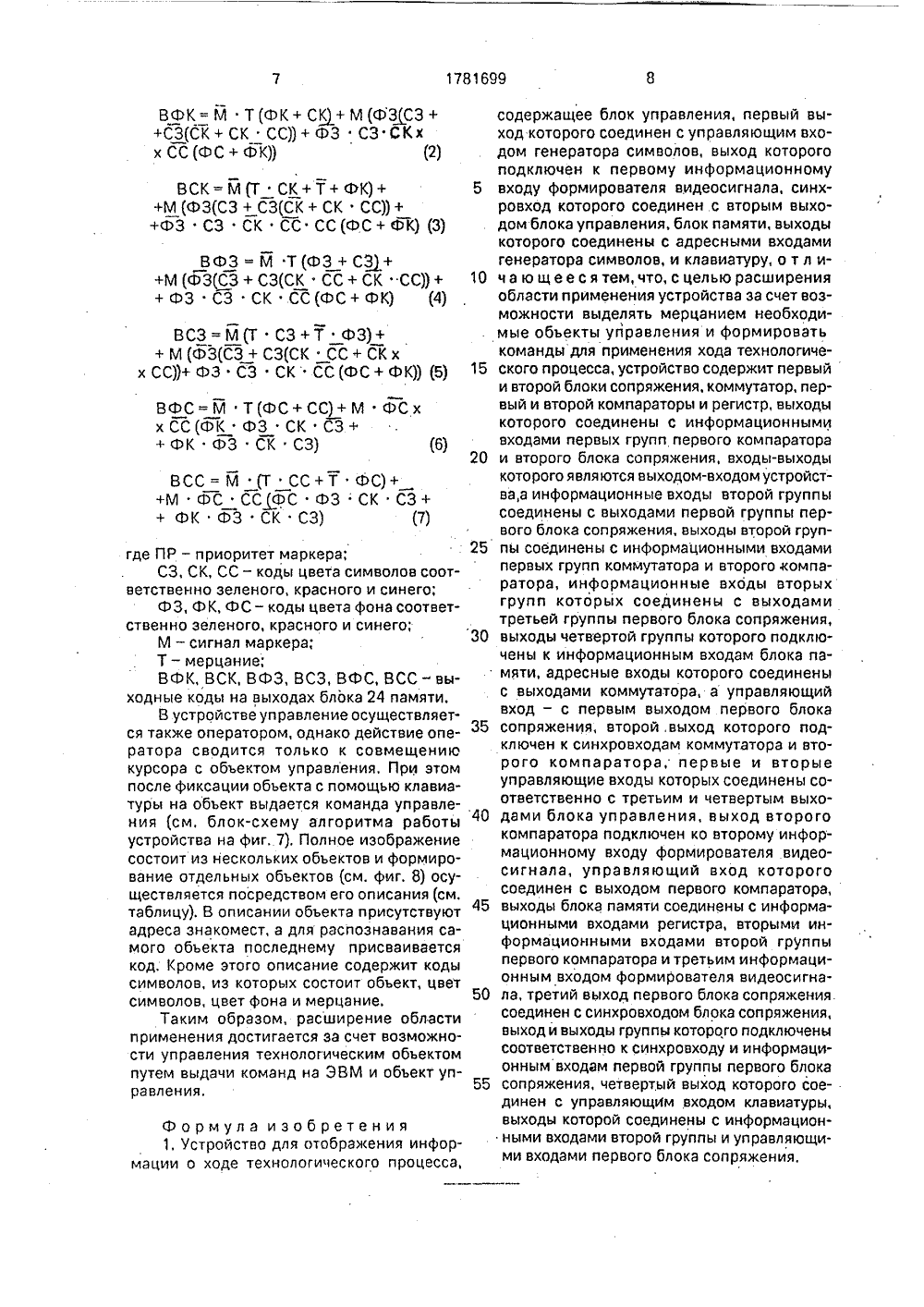

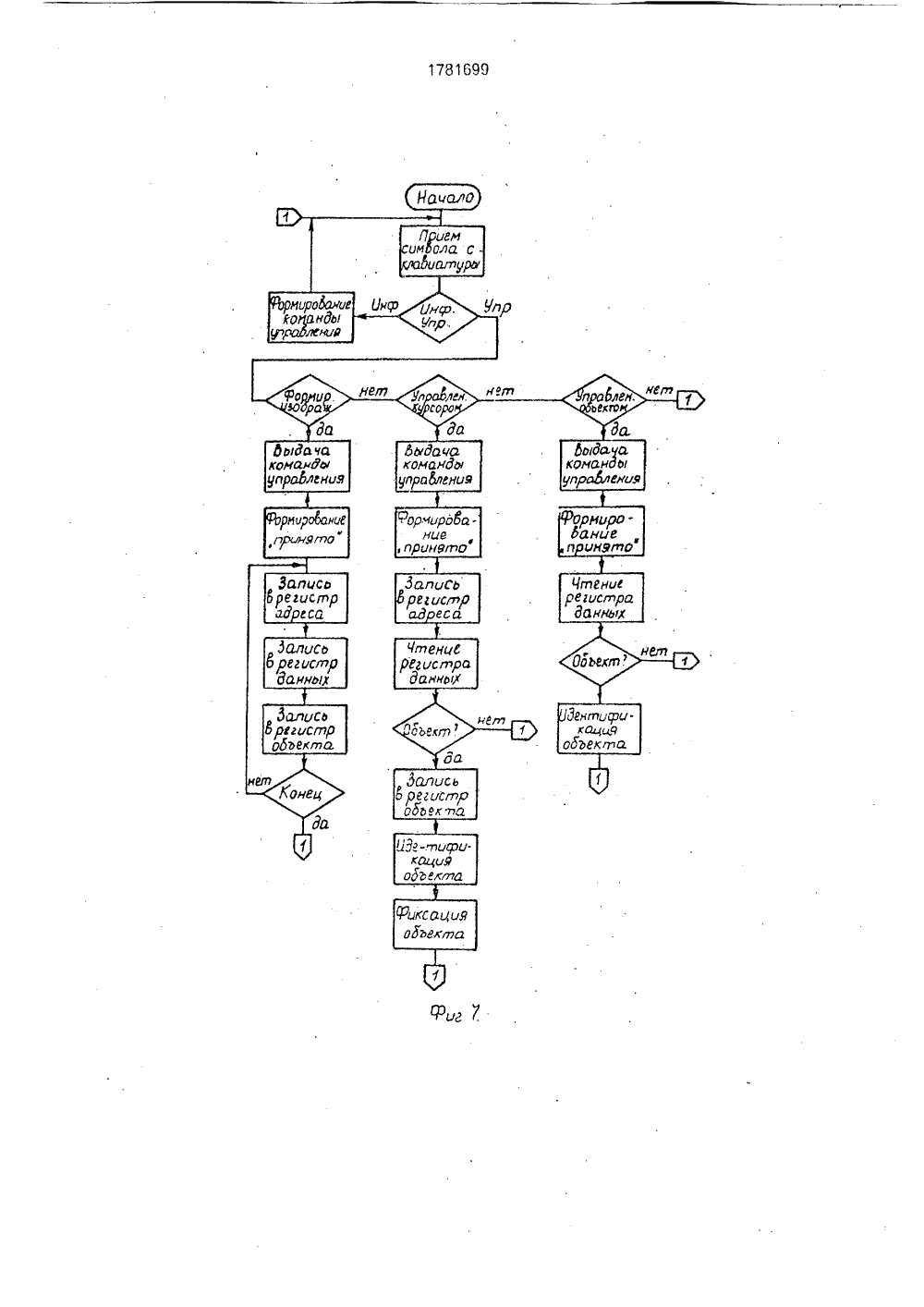

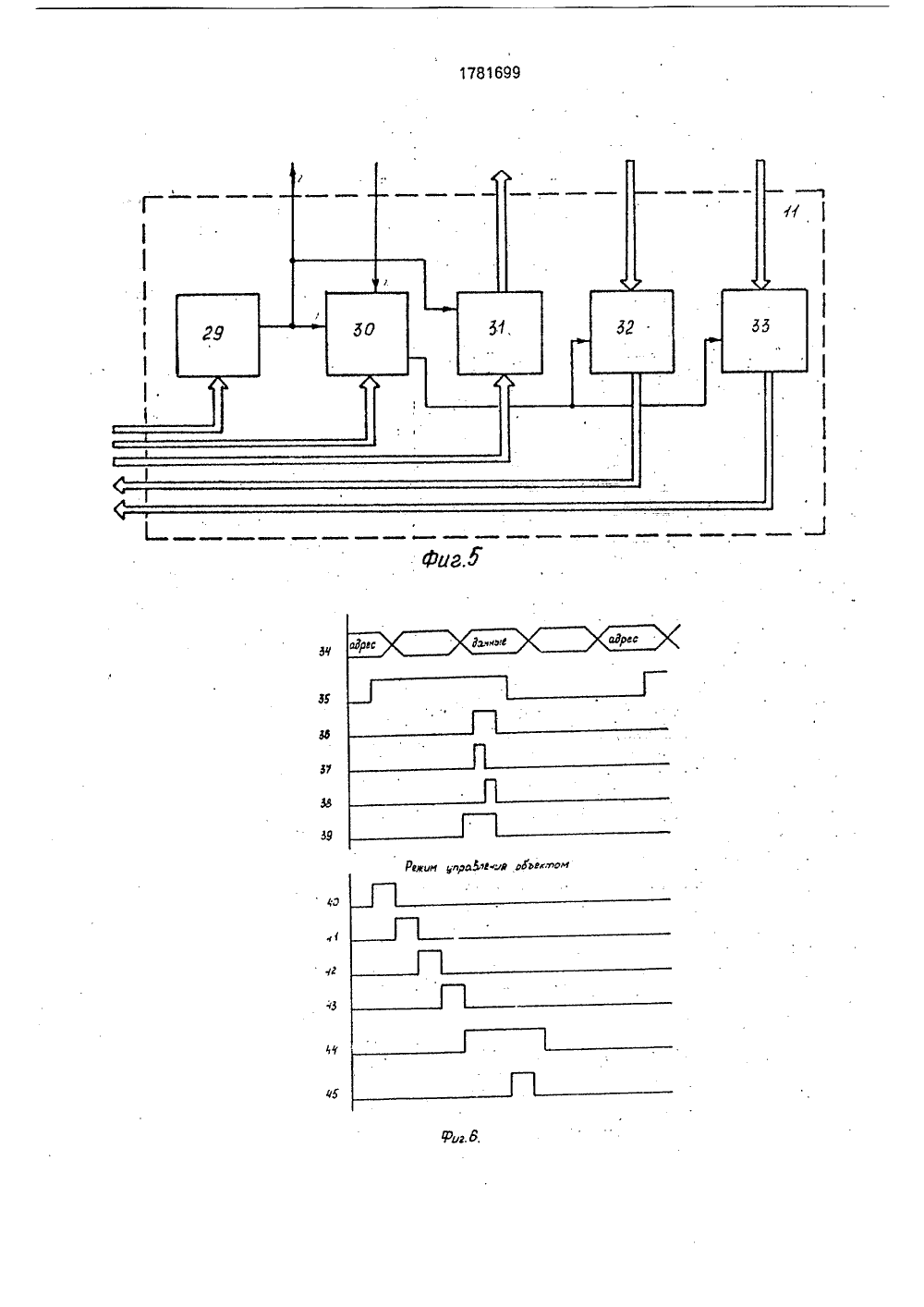

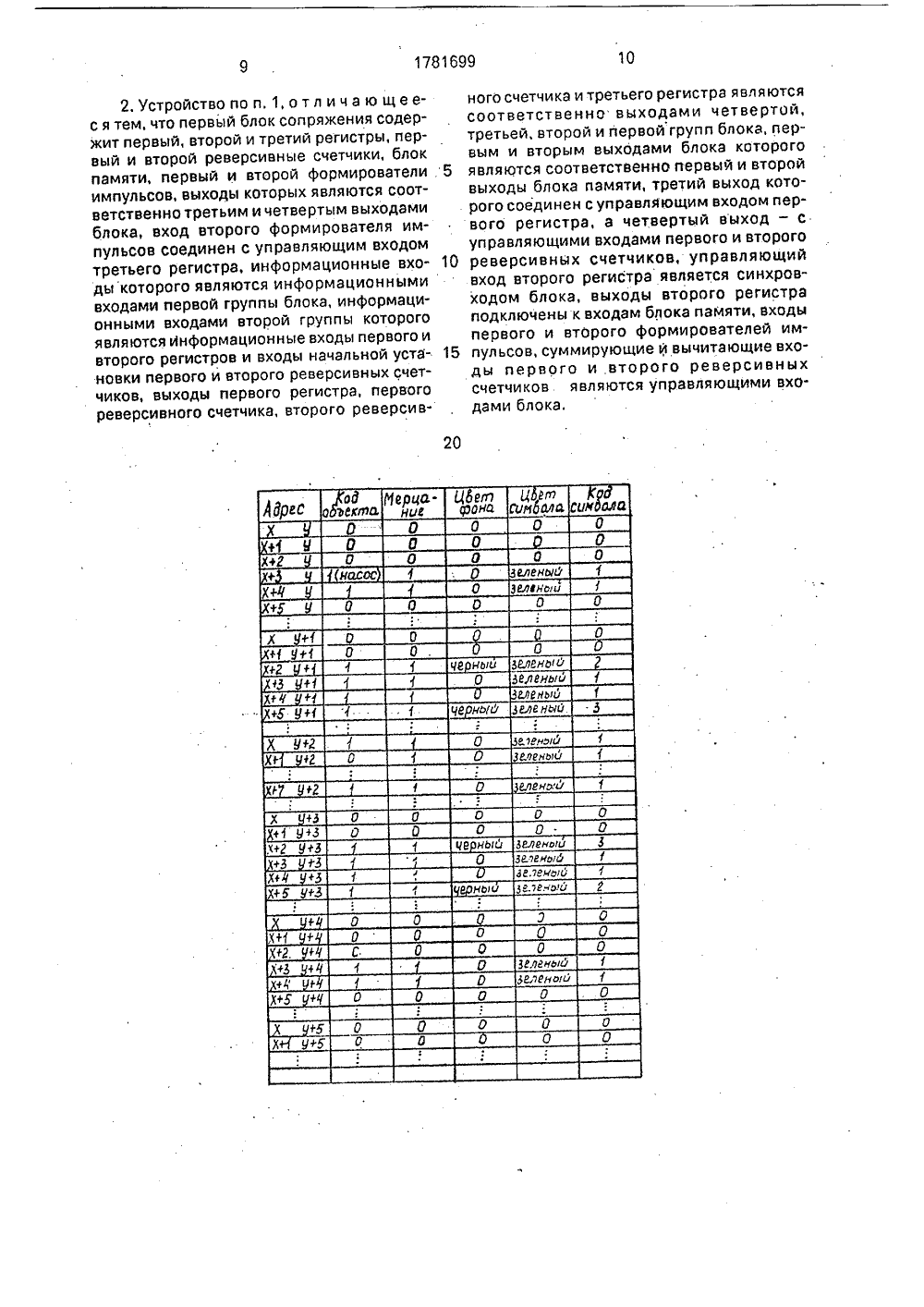

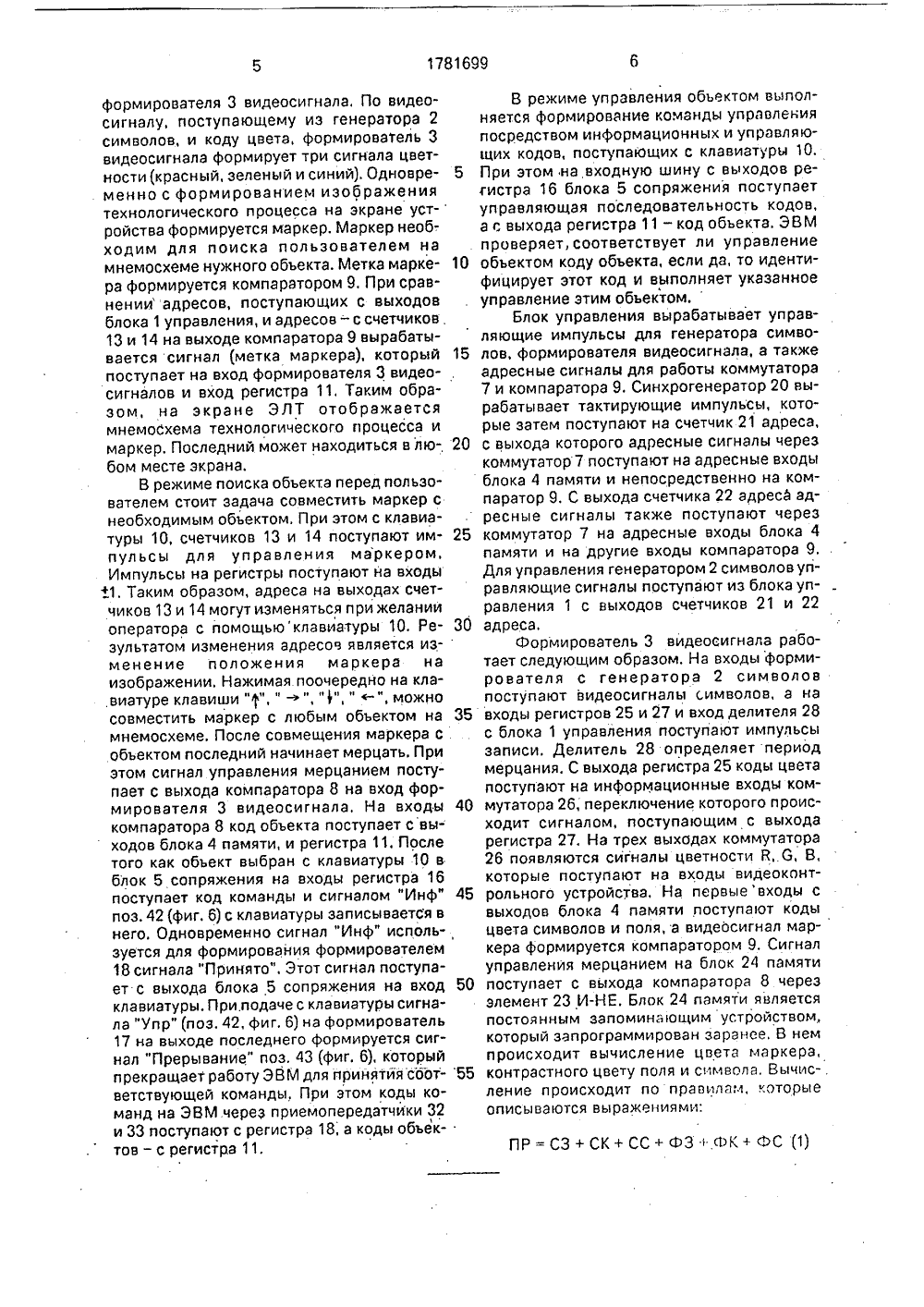

(505 6 09 (3 1 ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКО ВИДЕТЕЛ ЬСТВ(54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИНФОРМАЦИИ О ХОДЕ ТЕХНОЛОГИСКОГО ПРОЦЕССА(57) Использо ка, системы у процессами. ройство соде генератор си видеосигнала сопряжения( ратора (8, 9), 1 10-5 - 7 - 4-2-3 5-9-11 - 8, 11 ф-лы,8 ил., 1 вание: вычислительная техниправления технологическими Сущность изобретения: устржит: 1 блок управления (1), 1 мволов (2), 1 формирователь (3), 1 блок памяти (4), 2 блока 5, 6), 1 коммутатор (7), 2 компаклавиатуру (1 О), 1 регистр (11). , 5-4-11 - 8-3, 4-8, 4 - 3, 5 - 6, - .6, 9-3, 1-2, 1-7, 1-9, 1 з.п. табл.Изобретение относится к области автоматики и вычислительной техники, в частности, к устройствам для вывода информации на экран электронно-лучевой трубки и может быть использовано для оперативного представления информации о ходе технологических процессов и выдачи команд на объект управления,Цель изобретения - расширение области применения устройства за счет возможности выделять мерцанием необходимые объекты управления и формировать команды для изменения хода технологического процесса.На фиа. 1 представлена блок-схема устройства; на фиг. 2 - схема первого блока сопряжения, на фиа. 3 - схема блока управления; на фиг. 4 - схема блока формирования видеосигнала; на фиг. 5 - схема второго блока сопряжения; на фиа, 6 - диаграммы работы устройства в режимах формирования изображения и управления объектом; на фиг.7 - блок-схема алгоритма работы устройства; на фиг. 8 - изображение объекта,Устройство отображения информации о ходе технологического процесса (фиг. 1) содержит блок 1 управления, генератор 2 символов, формирователь 3 видеосигнала, блок 4 памяти, первый 5 и второй 6 блоки сопряжения, коммутатор 7, первый 8 и второй 9 компараторы, клавиатуру 10 и регистр 11.Первый блок 8 сопряжения (фиа. 2) содержит регистр 12, реверсивные счетчики 13 и 14, блок 15 памяти, регистр 16, формирователи 17 и 18 импульсов, регистр 19.Блок 1 управления (фиг. 3) содержит синхрогенератор 20, счетчики 21 и 22 адреса.Формирователь 3 видеосигнала (фиг, 4) содержит элемент 23 И-НЕ, блок 24 памяти, регистр 25, коммутатор 26, регистр 27 и делитель 28 частоты,Второй блок 6 сопряжения (фиг. 5) содержит селектор 29 адреса, элемент 30 прерывания, магистральные приемопередатчики 31,32 и 33,Следующими позициями на фиг. 6 обозначены: 34 - диаграмма адресов/данных, поступающих с входной шины устройства;35 - выбор устройства селектором адреса;36 - работа первого приемопередатчика 31;37 - запись адреса в регистр 12; 38 - запись в блок 4 памяти; 39 - сигнал управления коммутатором 7 и компаратором 9; 40 - сиг-, нал записи адреса в реверсивные счетчики 13 и 14; 41 - запись кода объекта в регистр 11; 42 - сигнал "Инф/упр" с клавиатуры; 43 - сигнал прерывания на ЭВМ; 44 - работа селектора адреса в режиме управления; 45 - работа приемопередатчиков 32 и 33. Устройство работает следующим образом,Устройство имеет четыре режима работы. В первом режиме происходит формиро 5 вание изображения, втором - поискобъекта, третьем - формирование командыуправления и четвертом - режим управления объектом;При формировании изображения вы 10 полняется режим загрузки устройства сЭВМ, При этом в канале ЭВМ формируютсясигналы 34 (фиг. 6) адрес/данные. Селектор29 адреса выполняет дешифрацию адресов35 (фиг. 6) выставленных в канал ЭВМ. При15 совпадении выставленного адреса с адресом устройства селектор 29 адреса при получении в канале ЭВМ сигналом "данные" 34(фиг. 6) переключает приемопередатчик 31на прием с канала в устройство сигналов 36,20 Таким образом происходит ввод данных вустройство, При снятии данных на каналЭВМ приемник 31 переводится в третье состояние. При необходимости цикл повторяется. Адрес для работы устройства25 удерживается регистром 19, сигнал управления которым поступает с селектора адреса 29, Адреса, записанные в регистр 19,являются адресами для блока 15 памяти.Сигналы записи в блоки 15 и 4 памяти пока 30 заны на фиа. 6, поз. 37, 38, В зависимости отадресных сигналов на выходах блока 15 памяти появляются управляющие сигналы дляработы регистра 12, реверсивных счетчиков13 и 14, блока 4 памяти, коммутатора 7 и35 компаратора 10.При нажатии клавиши на клавиатуре 10вырабатывается сигнал "Инф/упр в зависимости от принадлежности клавиши к группам информационным или управляющим. В40 режИме формирования изображения свнешней шины на первые входы реверсивных счетчиков 13 и 14 блока 5 сопряженияпоступают коды координат Х, У,.на входырегистра 12 кода данных. С выхода регистра45 12 коды данных поступают на входы блокапамяти 4,.а адреса на блок памяти 4 поступают через коммутатор 7 с выходов блока 5сопряжения. Адреса при формированииизображения подаются с выходов счетчиков50.13 и 14, С выходов коммутатора 7 адресазнакоместа поступают на входы блока 4 памяти. Каждому знакоместу на экране ЭЛТсоответствует своя ячейка памяти в блоке 4,памяти, В ячейках памяти блока 4 памяти про 55 граммируется тип символа, его цвет, цвет фо-на, масштаб, Код типа символа используетсядля считывания информации с генератора 2символов. При этом код символа поступаетна входы генератора 2 символов, а код цветавыходов блока 4 памяти подается на входы10 20 25 30 35 40 45 50 формирователя 3 видеосигнала. По видеосигналу, поступающему из генератора 2 символов, и коду цвета, формирователь 3 видеосигнала формирует три сигнала цвет- ности(красный, зеленый и синий). Одновременно с формированием изображения технологического процесса на экране устройства формируется маркер. Маркер необходим для поиска пользователем на мнемосхеме нужного объекта, Метка маркера формируется компаратором 9. При сравнении адресов, поступающих с выходов блока 1 управления, и адресов - с счетчиков13 и 14 на выходе компаратора 9 вырабатывается сигнал (метка маркера), который 15 поступает на вход формирователя 3 видеосигналов и вход регистра 11, Таким образом, на экране ЭЛТ отображается мнемосхема технологического процесса и маркер. Последний может находиться в любом месте экрана.В режиме поиска объекта перед пользователем стоит задача совместить маркер с необходимым обьектом. При этом с клавиатуры 10, счетчиков 13 и 14 поступают импульсы для управления маркером, Импульсы на регистры поступают на входы +1, Таким образом, адреса на выходах счетчиков 13 и 14 могут изменяться при желании оператора с помощьюклавиатуры 10. Результатом изменения адресоч является изменение положения маркера на изображении. Нажимая. поочередно на клавиатуре клавиши "ф", " - ", "1", " +-", можно совместить маркер с любым объектом на мнемосхеме. После совмещения маркера с объектом последний начинает мерцать. При этом сигнал управления мерцанием поступает с выхода компаратора 8 на вход формирователя 3 видеосигнала. На входы компаратора 8 код обьекта поступает с выходов блока 4 памяти, и регистра 11. После того как объект выбран с клавиатуры 10 в блок 5 сопряжения на входы регистра 16 поступает код команды и сигналом "Инф" поз. 42 (фиг, 6) с клавиатуры записывается в него. Одновременно сигнал "Инф" используется для формирования формирователем 18 сигнала "Принято", Этот сигнал поступает с выхода блока 5 сопряжения на вход клавиатуры. При.подаче с клавиатуры сигнала "Упр" (поз. 42, фиг, 6) на формирователь 17 на выходе последнего формируется сигнал "Прерывание" поз. 43 (фиг, 6), который прекращает работу ЭВМ для принятйя соот ветствующей команды. При этом коды команд на ЭВМ через приемопередатчйки 32и 33 поступают с регистра 18; а коды объектов - с регистра 11,В режиме управления обьектом выполняется формирование команды управления посредством информационных и управляющих кодов, поступающих с клавиатуры 10, При этом на входную шину с выходов регистра 16 блока 5 сопряжения поступает управляющая последовательность кодов, а с выхода регистра 11 - код объекта. ЭВМ проверяет, соответствует ли управление объектом коду объекта, если да, то идентифицирует этот код и выполняет указанное управление этим объектом.Блок управления вырабатывает управляющие импульсы для генератора символов, формирователя видеосигнала, а также адресные сигналы для работы коммутатора 7 и компараторэ 9. Синхрогенератор 20 вырабатывает тактирующие импульсы, которые затем поступают на счетчик 21 адреса, с выхода которого адресные сигналы через коммутатор 7 поступают на адресные входы блока 4 памяти и непосредственно на компарэтор 9. С выхода счетчика 22 адреса адресные сигналы также поступают через коммутатор 7 на адресные входы блока 4 памяти и на другие входы компаратора 9. Для управления генератором 2 символов управляющие сигналы поступают из блока управления 1 с выходов счетчиков 21 и 22 адреса,Формирователь 3 видеосигнала работает следующим образом, На входы формирователя с генератора 2 символов поступают видеосигналь 1 символов, э на входы регистров 25 и 27 и вход делителя 28 с блока 1 управления поступают импульсы записи. Делитель 28 определяет период мерцания. С выхода регистра 25 коды цвета поступают на информационные входы коммутатора 26; переключение которого происходит сигналом, поступающим с выхода регистра 27, На трех выходах коммутатора 26 появляются сигналы цветности В, О, В, которые поступают нэ входы видеоконтрольного устройства, На первые входы с выходов блока 4 памяти поступают коды цвета символов и поля, а видеосигнал маркера формируется компаратором 9. Сигнал управления мерцанием на блок 24 памяти поступает с выхода компараторэ 8 через элемент 23 И-НЕ, Блок 24 памяти является постоянным запоминающим устройством, который запрограммирован заранее, В нем происходит вычисление цвета маркера, контрастного цвету поля и символа, Вычис-. ление происходит по правилам, которые описываются выражениями: П Р = СЗ + С К + С С + Ф 3 + Ф К + Ф С (1)+ФЗ СЗ СК СС СС(ФС+ ФК) (3)В ФЗ = М Т (ФЗ + СЗ) ++ ФЗ СЗ СК СС (ФС+ ФК) (4)ВСЗ = М(Т СЗ+Т ФЗ)+ + М (ФЗ(СЗ+ СЗ(СКСС+ СКхх СС+ ФЗСЗ СК СС(ФС+ ФК (5)ВФС= М Т(ФС+ Сс+ М ФСхх СС(ФКФЗ СК СЗ++ ФК ФЗ СК СЗ) (6)ВСС = М (Т СС+ Т ФС)++М ФС ССУС ФЗ СК СЗ+ + ФК ФЗСКСЗ) (7)где ПР - приоритет маркера;СЗ, СК, СС - коды цвета символов соответственно зеленого, красного и синего;ФЗ, ФК, ФС - коды цвета фона соответственно зеленого, красного и синего;М - сигнал маркера;Т - мерцание;ВФК, ВСК, ВФЗ, ВСЗ, ВФС, ВСС - выходные коды на выходах блока 24 памяти.В устройстве управление осуществляется также оператором, однако действие оператора сводится только к совмещению курсора с объектом управления, При этом после фиксации объекта с помощью клавиатуры на объект выдается команда управления (см. блок-схему алгоритма работы устройства на фиг. 7). Полное изображение состоит из нескольких объектов и формирование отдельных объектов (см. фиг. 8) осуществляется посредством его описания (см, таблицу). В описании объекта присутствуют адреса знакомест, а для распознавания самого объекта последнему присваивается код, Кроме этого описание содержит коды символов, из которых состоит объект, цвет символов, цвет фона и мерцание.Таким образом, расширение области применения достигается за счет возможности управления технологическим объектом путем выдачи команд на ЭВМ и объект управления.Формула изобретения 1. Устройство для отображения информации о ходе технологического процесса,содержащее блок управления, первый выход которого соединен с управляющим входом генератора символов, выход которого подключен к первому информационному 5 входу формирователя видеосигнала, синхровход которого соединен с вторым выходом блока управления, блок памяти, выходы которого соединены с адресными входами генератора символов, и клавиатуру, о т л и ч а ю щ е е с я тем, что, с целью расширенияобласти применения устройства за счет возможности выделять мерцанием необходимые объекты управления и формировать команды для применения хода технологиче ского процесса, устройство содержит первыйи второй блоки сопряжения, коммутатор, первый и второй компараторы и регистр, выходы которого соединены с информационными входами первых групп первого компаратора 20 и второго блока сопряжения, входы-выходыкоторого явля ются выходом-входом устройства,а информационные входы второй группы соединены с выходами первой группы первого блока сопряжения, выходы второй груп пы соединены с информационными входамипервых групп коммутатора и второго компаратора, информационные входы вторых групп которых соединены с выходами третьей группы первого блока сопряжения, 30 выходы четвертой группы которого подключены к информационным входам блока памяти, адресные входы которого соединены с выходами коммутатора, а управляющий вход - с первым выходом первого блока 35 сопряжения, второй, выход которого подключен к синхровходам коммутатора и второго компаратора, первые и вторые управляющие входы которых соединены соответственно с третьим и четвертым выхо дами блока управления, выход второгокомпаратора подключен ко второму информационному входу формирователя видеосигнала, управляющий вход которого соединен с выходом первого компаратора, 45 выходы блока памяти соединены с информационными входами регистра, вторыми информационными входами второй группы первого компаратора и третьим информационным входом формирователя видеосигна ла, третий выход первого блока сопряжения.соединен с синхровходом блока сопряжения, выход и выходы группы которого подключены соответственно к синхровходу и информационным входам первой группы первого блока 55 сопряжения, четвертый выход которого соединен с управляющим входом клавиатуры, выходы которой соединены с информационными входами второй группы и управляющими входами первого блока сопряжения.2. Устройство по п.1, отл и ч а ю щеес я тем, что первый блок сопряжения содержит первый, второй и третий регистры, первый и второй реверсивные счетчики, блок памяти, первый и второй формирователи импульсов, выходы которых являются соответственно третьим и четвертым выходами блока, вход второго формирователя импульсов соединен с управляющим входом третьего регистра, информационные входыкоторого являются информационными входами первой группы блока, информационными входами второй группы которого являются Информационные входы первого и второго регистров и входы начальной установки первого и второго реверсивных счетчиков, выходы первого регистра, первого реверсивного счетчика, второго реверсивного счетчика и третьего регистра являются соответственно выходами четвертой, третьей, второй и первой групп блока, первым и вторым выходами блока которого 5 являются соответственно первый и второйвыходы блока памяти, третий выход которого соединен с управляющим входом первого регистра, а четвертый выход - с управляющими входами первого и второго 10 реверсивных счетчиков, управляющийвход второго регистра является синхровходом блока, выходы второго регистра подключены к входам блока памяти, входы первого и втОрого формирователей им пульсов, суммирующие и вычитающие входы первого и второго реверсивных счетчиков являются управляющими входами блока. 201781699 Составитель И.ЗагинаТехред М.Моргентал Корректор Л.ф еда ктор Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 4275 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
