Устройство для ввода аналоговых сигналов

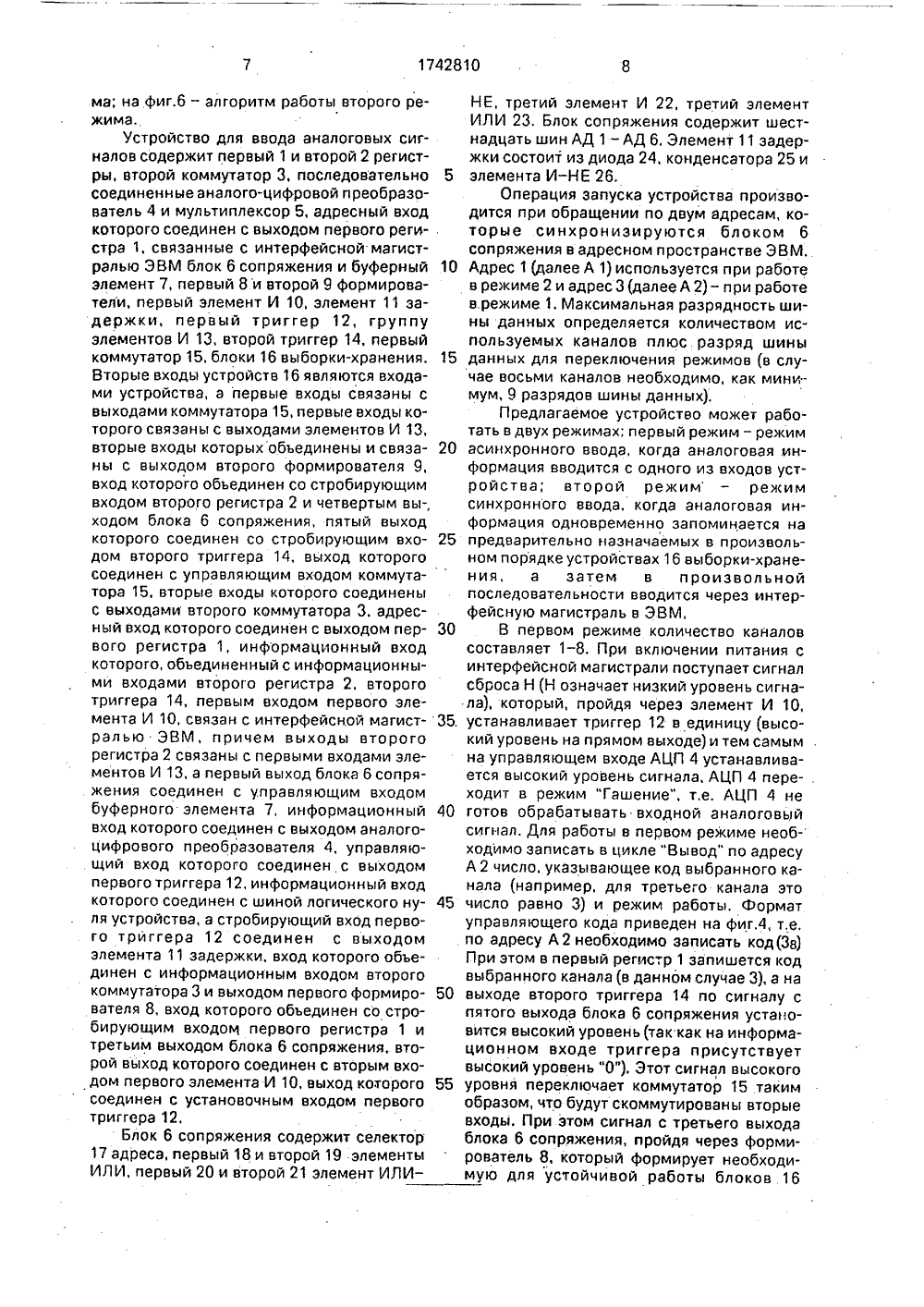

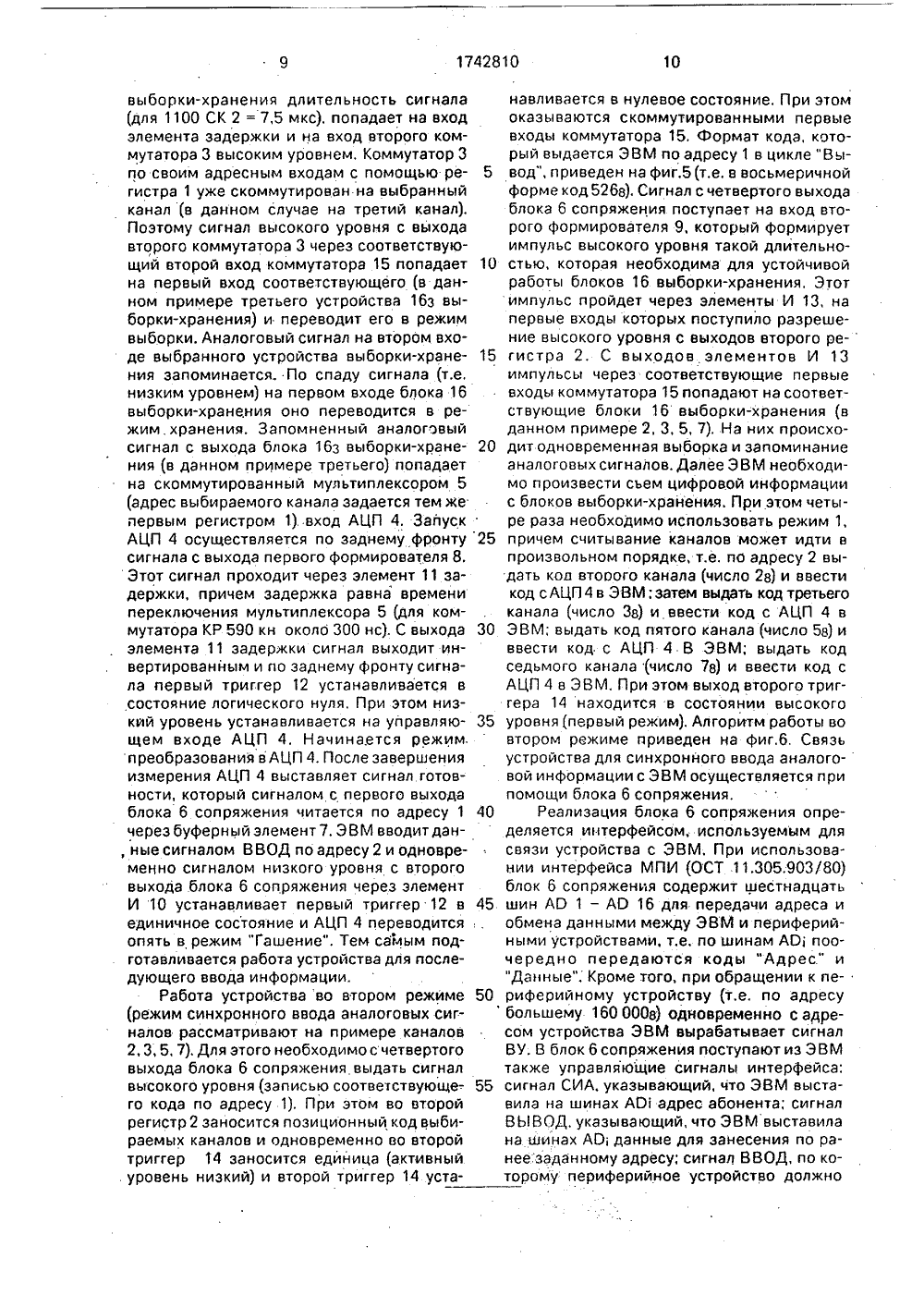

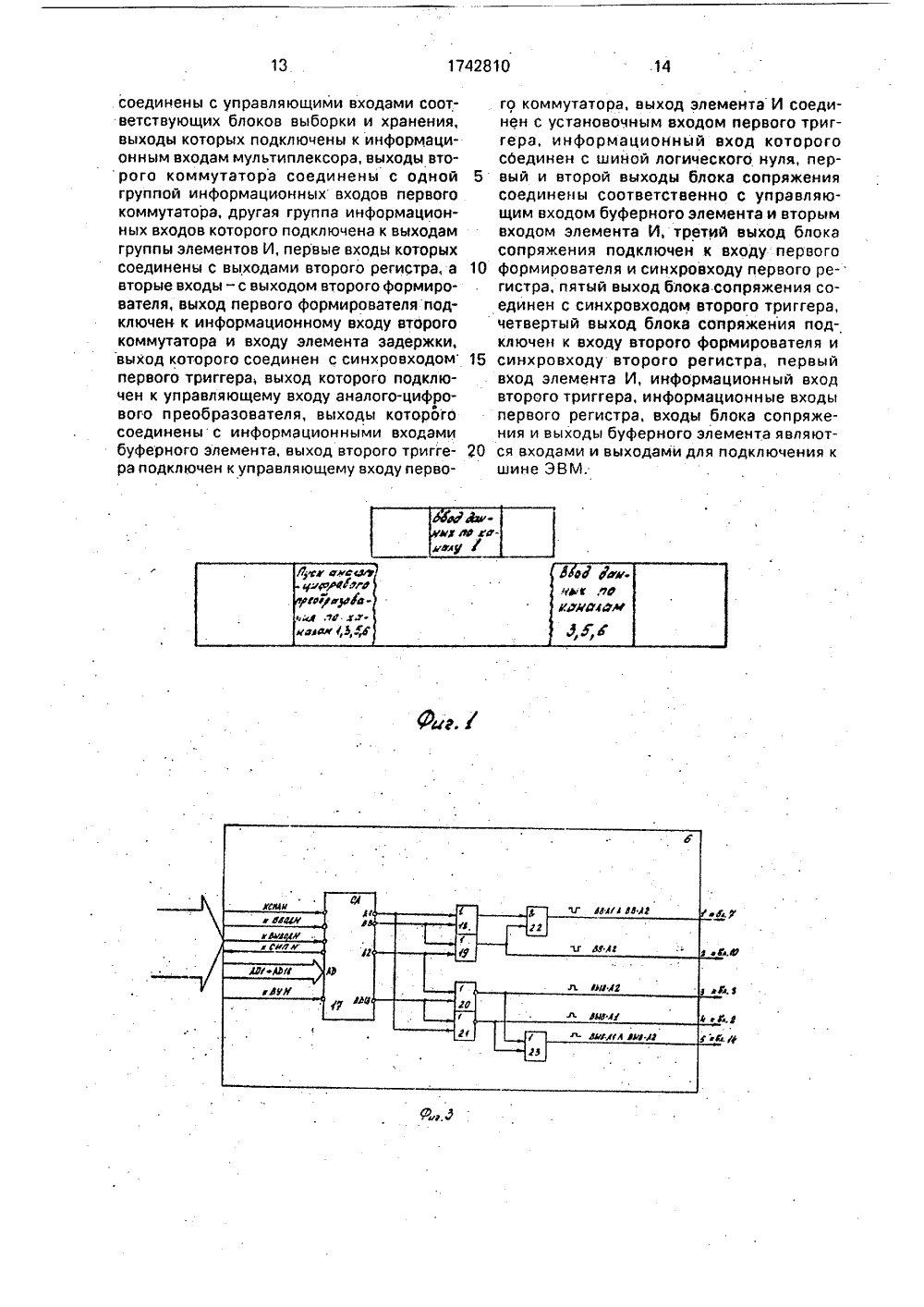

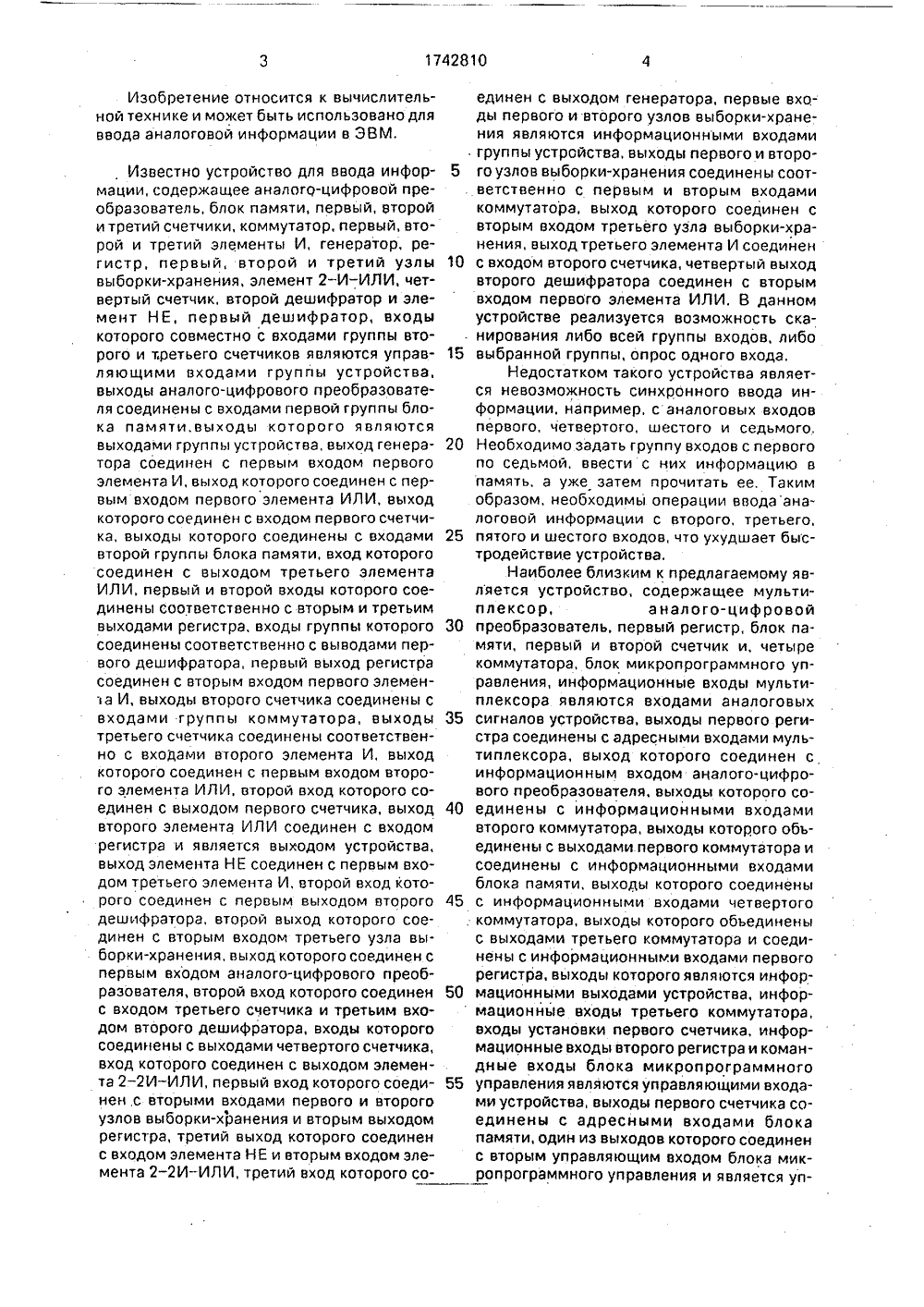

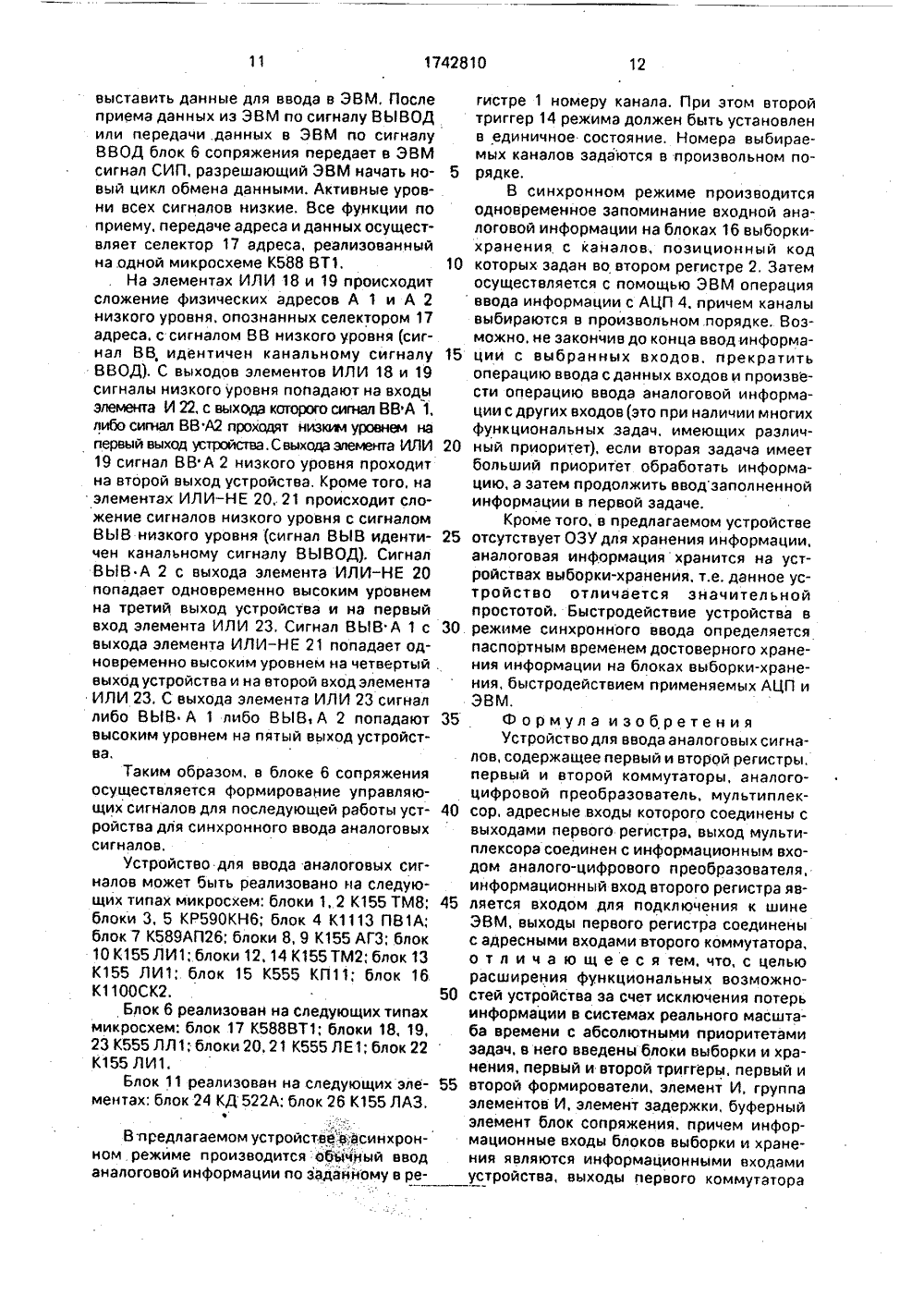

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4281 51)5 6 06 ) 3/О ПИСАНИЕ ИЗОБРЕТ Я К АВТОРСК У СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1. (54) УСТРОЙСТВО ДЛЯ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ(57) Изобретение относится к вычислительной технике и может быть.использовано дляввода аналоговой информации. Цель изо. бретения - расширение функциональныхвозможностей за счет исключения потерь,информации в системах реального масштаба времени с абсолютными приоритетамизадач, Устройство содержит первый 1 и второй .2 регистры, второй коммутатор 3, последовательно соединеннйе АЦП 4 и мультиплексор 5. блок со. пряжения б и буферный элемент 7, первый .8 и второй 9 формирователи, первый элемент.И 10, элемент задержки 11, первый триггер 12, группу элементов И 13, второй триггер 14, первый коммутатор 15, блоки выборки-хранения 16, Устройство позволяет осуществлять ввод информации с выбранных входов в произвольном порядке.Можно прекратить операцию ввода с данных входов и произвести операцию ввода с других входов, если эта задача имеет больший приоритет, а затем продолжить. ввод 3 аналоговой информации по первой задаче.бил,Изобретение относится к вычислительной технике и может быть использовано для ввода аналоговой информации в ЭВМ,Известно устройство для ввода информации, содержащее аналогО-цифровой преобразователь, блок памяти, первый, второй и третий счетчики, коммутатор, первый, второй и третий элементы И, генератор, регистр, первый, второй и третий узлы выборки-хранения, элемент 2 - И - ИЛИ, четвертый счетчик, второй дешифратор и элемент НЕ, первый дешифратор, входы котороо совместно с входами группы второго и третьего счетчиков являются управляющими входами группы устройства, выходы аналого-цифрового преобразователя соединены с входами первой группы блока памяти, выходы которого являются выходами группы устройства, выход генератора соединен с первым входом первого элемента И, выход которого соединен с первым входом первого элемента ИЛИ, выход которого соединен с входом первого счетчика, выходы которого соединены с входами второй группы блока памяти, вход которого соединен с выходом третьего элемента ИЛИ, первый и второй входы которого соединены соответственно с вторым и третьим выходами регистра, входы группы которого соединены соответственно с выводами первого дешифратора, первый выход регистра соединен с вторым входом первого элемен 1 а И, выходы второго счетчика соединены с входами группы коммутатора, выходы третьего счетчика соединены соответственно с входами второго элемента И, выход которого соединен с первым входом второго элемента ИЛИ, второй вход которого соединен с выходом первого счетчика. выход второго элемента ИЛИ соединен с входом регистра и является выходом устройства, выход элемента НЕ соединен с первым входом третьего элемента И, второй вход которого соединен с первым выходом второго дешифратора, второй выход которого соединен с вторым входом третьего узла выборки-хранения, выход которого соединен с первым входом аналого-цифрового преобразователя, второй вход которого соединен с входом третьего счетчика и третьим входом второго дешифратора, входы которого соединены с выходами четвертого счетчика, вход которого соединен с выходом элемента 2 - 2 И - ИЛИ, первь 1 й вход которого соединен с вторыми входами первого и второго узлов выборки-хранения и вторым выходом регистра, третий выход которого соединен с входом элемента НЕ и вторым входом элемента 2-2 И-ИЛИ, третий вход которого со 5 10 15 20 25 30 35 40 45 50 55 единен с выходом генератора, первые вхо.- ды первого и второго узлов выборки-хранения являются информационными входами группы устройства. выходы первого и второго узлов выборки-хранения соединены соответственно с первым и вторым входами коммутатора, выход которого соединен с вторым входом третьего узла выборки-хранения, выход третьего элемента И соединен с входом второго счетчика, четвертый выход второго дешифратора соединен с вторым входом первого элемента ИЛИ, В данном устройстве реализуется возможность сканирования либо всей группы входов, либо выбранной группы, опрос одного входа.Недостатком такого устройства является невозможность синхронного ввода информации, например, с аналоговых входов первого, четвертого, шестого и седьмого, Необходимо задать группу входов с первого по седьмой, ввести с них информацию в память, а уже затем прочитать ее. Таким образом, необходимы операции ввода аналоговой информации с второго, третьего, пятого и шестого входов, что ухудшает быстродействие устройства,Наиболее близким к предлагаемому является устройство, содержащее мультиплексор, аналого-цифровой преобразователь, первый регистр, блок памяти, первый и второй счетчик и, четыре коммутатора, блок микропрограммного управления, информационные входы мультиплексора являются входами аналоговых сигналов устройства. выходы первого регистра соединены с адресными входами мультиплексора, выход которого соединен с информационным входом аналого-цифрового преобразователя, выходы которого соединены с информационными входами второго коммутатора, выходы которого объединены с выходами первого коммутатора и соединены с информационными входами блока памяти, выходы которого соединены с информационными входами четвертого коммутатора, выходы которого объединены с выходами третьего коммутатора и соединены с информационными входами первого регистра, выходы которого являются информационными выходами устройства, информационные входы третьего коммутатора, входы установки первого счетчика, информационные входы второго регистра и командные входы блока микропрограммного управления являются управляющими входами устройства, выходы первого счетчика соединены с адресными входами блока памяти, один из выходов которого соединен с вторым управляющим входом блока микропрограммного управления и является уп51015 25 30 35 50 55 равляющим выходом устройства, информационные входы первого коммутатора соединены с выходами первого регистра, выходы второго регистра соединены с установочными входами второго счетчика, выход переполнения которого соединен с первым управляющим входом блока микропрограммного управления, первый, второй, четвертый, пятый и шестой выходы которого соединены соответственно с управляющими входами второго и четвертого коммутаторов, входами разрешения записи и разрешения чтения блока памяти и управляющим входом первого регистра, третий выход блока микропрограммного управления соединен с управляющими входами первого и третьего коммутаторов, девятый выход блока микропрограммного управления соединен со счетными входами счетчиков,седьмой, восьмой. десятый и одиннадцатый 20 выходы блока микропрограммного управления соединены соответственно с управляющим входом аналого-цифрового преобразователя. стробирующим входом первого счетчика. управляющим входом второго регистра и стробирующим входом второго счетчика, Данное устройство позволяет работать в режимах подготовки элементов к преобразованию и считывания накопленной информации. Недостатком данного устройства является невозможность использования ввода аналоговых в асинхронных процессах, характерных для систем реального времени с абсолютными приоритетами задач. Например, в системе управления технологической установкой может быть реализована задача контроля группы технологических парамет ров и, имеющая более высокий приоритет, задача программного управления одним из параметров (давлением, положением илискоростью вращения испытательного органа и т,п. ). При этом может возникнуть ситуация, иллюстрируемая на фиг. 1. Здесь процесс контроля параметров прерывается задачей программного управления. Если к моменту прерывания был осуществлен процесс запуска ввода аналоговых сигналов по нескольким каналам (например, 1, 3, 5, б), но не завершен ввод результатов аналого-цифрового преобразования в память ЭВМ (пусть введены только данные по каналу 1), то при возврате управления прерванному процессу ввод должен быть продолжен, Однако ввод аналоговых сигналов в систему реального времени с абсолютными приоритетами задач приведет к смене программы опроса каналов внутри устройства и данные по каналам 3, 5, б будут утеряны.Целью изобретения является расширение функциональных возможностей за счет исключения потерь информации в системах реального масштаба времени с абсолютными приоритетами задач.Поставленная цель достигается тем, что в устройство дополнительно введены связанные с интерфейсной магистралью ЭВМ блок сопряжения и буферный элемент, первый и второй формирователи, первый элемент И, элемент задержки, первый триггер, и вторых элементов И, второй триггер, и блоков выборки-хранения, вторые входы которых являются входами устройства, а первые входы .связаны с выходами мультиплексора, первые входы которого связаны с выходами вторых элементов И, вторые входы которых объединены и связаны с выходом второго формирователя, вход которого обьединен со стробирующим входом второго регистра и четвертым выходом блока сопряжения, пятый выход которого связан со стробирующим входом второго триггера, выход которого соединен с управляющим входом мультиплексора, адресный вход которого соединен с выходом первого регистра, информационный вход которого, объединенный с информационными входами второго регистра, второго триггера, первым входом первого элемента И евязан с интерфейсной магистралью ЭВМ, причем выходы второго регистра связаны с первыми входами вторых элементов И, а первый выход блока сопряжения соединен с управляющим входом буферного элемента, информационный вход которого соединен с . выходом АЦП, управляющий вход которого соединен с выходом первого триггера, информационный вход которого соединен с шиной логического нуля устройства, а стробирующий вход первого триггера соединен с выходом элемента задержки, вход которого объединен с информационным входом второго коммутатора и выходом первого формирователя, вход которого объединен со стробирующим входом первого регистра и третьим выходом блока сопряжения, второй выход которого соединен со вторым входом первого элемента И, выход которого соединен с установочным входом первого триггера,На фиг.1 показана схема ввода аналоговых сигналов в известном устройстве; на фиг.2 - структурная схема устройства для селективного ввода аналоговых сигналов; на фиг,3 - схема блока сопряжения; на фиг.4 - форма управляющего слова для первого режима; на фиг,5 - то же, для второго режи 174281010 15 20 25 30 35 40 45 50 55 ма; на фиг,6 - алгоритм работы второго режима.Устройство для ввода аналоговых сигналов содержит первый 1 и второй 2 регистры, второй коммутатор 3, последовательно соединенные аналого-цифровой преобразователь 4 и мультиплексор 5, адресный вход которого соединен с выходом первого регистра 1, связанные с интерфейсной магистралью ЭВМ блок 6 сопряжения и буферный элемент 7, первый 8 и второй 9 формирователи, первый элемент И 10, элемент 11 задержки, первый триггер 12, группу элементов И 13, второй триггер 14, первый коммутатор 15, блоки 16 выборки-хранения, Вторые входы устройств 16 являются входами устройства, а первые входы связаны с выходами коммутатора 15, первые входы которого связаны с выходами элементов И 13, вторые входы которых обьединены и связаны с выходом второго формирователя 9, вход которого объединен со стробирующим входом второго регистра 2 и четвертым вы-, ходом блока 6 сопряжения, пятый выход которого соединен со стробирующим входом второго триггера 14, выход которого соединен с управляющим входом коммутатора 15, вторые входы которого соединены с выходами второго коммутатора 3, адресный вход которого соединен с выходом первого регистра 1, информационный вход которого, обьединенный с информационными входами второго регистра 2. второго триггера 14, первым входом первого элемента И 10, связан с интерфейсной магистралью ЭВМ, причем выходы второго регистра 2 связаны с первыми входами элементов И 13, а первый выход блока 6 сопряжения соединен с управляющим входом буферного элемента 7, информационный вход которого соединен с выходом аналогоцифрового преобразователя 4, управляющий вход которого соединен с выходом первого триггера 12, информационный вход которого соединен с шиной логического нуля устройства, а стробирующий вход первого триггера 12 соединен с выходом элемента 11 задержки, вход которого объединен с информационным входом второго коммутатора 3 и выходом первого формирователя 8, вход которого обьединен со стробирующим входом первого регистра 1 и третьим выходом блока 6 сопряжения, второй выход которого соединен с вторым входом первого элемента И 10, выход которого соединен с установочным входом первого триггера 12,Блок 6 сопряжения содержит селектор 17 адреса, первый 18 и второй 19 элементы ИЛИ, первый 20 и второй 21 элемент ИЛИ -НЕ, третий элемент И 22, третий элемент ИЛИ 23. Блок сопряжения содержит шестнадцать шин АД 1 - АД 6. Элемент 11 задержки состоит из диода 24, конденсатора 25 иэлемента И - НЕ 26.Операция запуска устройства производится при обращении по двум адресам, которые синхронизируются блоком 6 сопряжения в адресном пространстве ЭВМ Адрес 1 (далее А 1) используется при работе в режиме 2 и адрес 3 (далее А 2) - и ри работе в режиме 1, Максимальная разрядность шины данных определяется количеством используемых каналов плюс разряд шины данных для переключения режимов (в случае восьми каналов необходимо, как минимум, 9 разрядов шин ы данн ых).Предлагаемое устройство может работать в двух режимах; первый режим - режимасинхронного ввода, когда аналоговая информация вводится с одного из входов устройства; второй режим - режим синхронного ввода, когда аналоговая информация одновременно запоминается на предварительно назначаемых в произвольном порядке устройствах 16 выборки-хранения. а затем в произвольной последовательности вводится через интерфейсную магистраль в ЭВМ,В первом режиме количество каналов составляет 1 - 8. При включении питания синтерфейсной магистрали поступает сигнал сброса Н (Н означает низкий уровень сигнала), который, пройдя через элемент И 10,устанавливает триггер 12 в единицу (высокий уровень на прямом выходе) и тем самым на управляющем входе АЦП 4 устанавливается высокий уровень сигнала, АЦП 4 пере- . ходит в режим Гашение", т,е. АЦП 4 не готов обрабатывать входной аналоговый сигнал. Для работы в первом режиме необходимо записать в цикле "Вывод" по адресу А 2 число. указывающее код выбранного канала (например, для третьего канала это число равно 3) и режим работы. Формат управляющего кода приведен на фиг.4, т.е,по адресу А 2 необходима записать код(3 в)При этом в первый регистр 1 запишется код выбранного канала (в данном случае 3), а на выходе второго триггера 14 по сигналу с пятого выхода блока 6 сопряжения установится высокий уровень(так как на информационном входе триггера присутствует высокий уровень "0"). Этот сигнал высокогоуровня переключает коммутатор 15 таким образом, что будут скаммутированы вторые входы. При этом сигнал с третьего выхода блока 6 сопряжения, пройдя через формирователь 8, который формирует необходимую для устойчивой работы блоков 16выборки-хранения длительность сигнала (для 1100 СК 2 = 7,5 мкс), попадает на вход элемента задержки и на вход второго коммутатора 3 высоким уровнем. Коммутатор 3 по своим адресным входам с помощью регистра 1 уже скоммутирован на выбранный канал (в данном случае на третий канал), Поэтому сигнал высокого уровня с выхода второго коммутатора 3 через соответствующий второй вход коммутатора 15 попадает на первый вход соответствующего (в данном примере третьего устройства 16 з выборки-хранения) и переводит его в режим выборки. Аналоговый сигнал на втором входе выбранного устройства выборки-хранения запоминается. По спаду сигнала (т.е, низким уровнем) на первом входе блока 16 выборки-хранения оно переводится в режим. хранения. Запомненный аналоговый сигнал с выхода блока 16 з выборки-хранения (в данном примере третьего) попадает на скоммутированный мультиплексором 5 (адрес выбираемого канала задается тем же первым регистром 1).вход АЦП 4, Запуск АЦП 4 осуществляется по заднему фронту сигнала с выхода первого формирователя 8, Этот сигнал проходит через элемент 11 задержки, причем задержка равна времени переключения мультиплексора 5 (для коммутатора КР 590 кн около 300 нс). С выхода элемента 11 задержки сигнал выходит инвертированным и по заднему фронту сигнала первый триггер 12 устанавливается в состояние логического нуля. При этом низкий уровень устанавливается на управляющем входе АЦП 4, Начинается режим, преобразования в АЦП 4. После завершения измерения АЦП 4 выставляет сигнал. готовности, который сигналом с первого выхода блока 6 сопряжения читается по адресу 1 через буферный элемент 7. Э ВМ вводит дан, ные сигналом ВВОД по адресу 2 и одновременно сигналом низкого уровня с второго выхода блока 6 сопряжения через элемент И 10 устанавливает первый триггер 12 в единичное состояние и АЦП 4 переводится опять в режим Ташение", Тем са 4 ым подготавливается работа устройства для последующего ввода информации.Работа устройства во втором режиме (режим синхронного ввода аналоговых сигналов рассматривают на примере каналов 2, 3, 5, 7). Для этого необходимо с четвертого выхода блока 6 сопряжения выдать сигнал высокого уровня (записью соответствующего кода по адресу 1), При этом во второй регистр 2 заносится позиционный код выбираемых каналов и одновременно во второй триггер 14 заносится единица (активный . уровень низкий) и второй трйггер 14 уста чередно передаются коды "Адрес." и "Данные", Кроме того, при обращении к пе риферийному устройству (т.е. по адресубольшему 160 000 в) одновременно с адресом устройства ЭВМ вырабатывает сигнал ВУ. В блок 6 сопряжения поступают из Э В Мтакже управляЮщие сигналы интерфейса: сигнал СИА, указывающий, что ЭВМ выставила на шинах АО адрес абонента; сигнал ВЫВОД, указывающий, что ЭВМ выставила на шинах АО; данные для занесения по рэнеезаданному адресу; сигнал ВВОД, по которому периферийное устройство должно 5 101520 253035 40 навливэется в нулевое состояние. При этом оказываются скоммутированными первые входы коммутатора 15, Формат кода. который выдается ЭВМ по адресу 1 в цикле "Вывод", приведен на фиг.5 (т,е. в восьмеричной форме код 526 в). Сигнал с четвертого выхода блока 6 сопряжения поступает на вход второго формирователя 9, который формирует импульс высокого уровня такой длительностью, которая необходима для устойчивойработы блоков 16 выборки-хранения, Этот импульс пройдет через элементы И 13, на первые входы которых поступило разрешение высокого уровня с выходов второго ре-гистра 2. С выходов элементов И 13импульсы через соответствующие первые входы коммутатора 15 попадают на соответствующие блоки 16 выборки-хранения (в данном примере 2, 3, 5, 7), Нэ них происходит одновременная выборка и запоминание аналоговых сигналов, Далее ЭВМ необходимо произвести съем цифровой информации с блоков выборки-хранения. При этом четыре раза необходимо использовать режим 1, причем считывание каналов может идти в произвольном порядке, т.е. по адресу 2 выдать код втооого канала (число 2 в) и ввести код с АЦП 4 в ЭВМ; затем выдать код третьего канала (число Зв) и ввести код с АЦП 4 в ЭВМ; выдать код пятого канала (число 58) и ввести код с АЦП 4 В ЭВМ; выдать кодседьмого канала (число 7 в) и ввести код сАЦП 4 в ЭВМ. При этом выход второго триггера 14 находится в состоянии высокого уровня (первый режим). Алгоритм работы во втором режиме приведен на фиг.6, Связь устройства для синхронного ввода аналоговой информации с Э ВМ осуществляется и ри помощи блока 6 сопряжения,Реализация блока 6 сопряжения определяется интерфейсом, используемым для связи устройства с ЭВМ, При использовании интерфейса МПИ (ОСТ 11.305,903/80) блок 6 сопряжения содержит шестнадцать шин АО 1 - АО 16 для передачи адреса и обмена данными между ЭВМ и периферийными устройствами, т.е. по шинам АО поовыставить данные для ввода в ЭВМ. После приема данных из ЭВМ по сигналу ВЫВОД или передачи. данных в ЭВМ по сигналу ВВОД блок 6 сопряжения передает в ЭВМ сигнал СИП, разрешающий ЭВМ начать новый цикл обмена данными, Активные уровни всех сигналов низкие. Все функции по приему, передаче адреса и данных осуществляет селектор 17 адреса, реализованный на.одной микросхеме К 588 ВТ 1.На элементах ИЛИ 18 и 19 происходит сложение физических адресов А 1 и А 2 низкого уровня, опознанных селектором 17 адреса. с сигналом ВВ низкого уровня (сигнал ВВ, идентичен канальному сигналу ВВОД). С выходов элементов ИЛИ 18 и 19 сигналы низкого уровня попадают на входы элемента И 22, с выхода которого сигнал ВВ А 1, либо сигнал ВВА 2 проходят низвел уровнем на первый выход устройства. С выхода элемента ИЛИ 19 сигнал ВВА 2 низкого уровня проходит на второй выход устройства. Кроме того, на элементах ИЛИ - НЕ 20, 21 происходит сложение сигналов низкого уровня с сигналом ВЫ В низкого уровня (сигнал ВЫ В идентичен канальному сигналу ВЫВОД). Сигнал ВЫВ А 2 с выхода элемента ИЛИ-НЕ 20 попадает одновременно высоким уровнем на третий выход устройства и на первый вход элемента ИЛИ 23, Сигнал ВЫВ А 1 с выхода элемента ИЛИ-НЕ 21 попадает одновременно высоким уровнем на четвертый выход устройства и на второй вход элемента ИЛИ 23, С выхода элемента ИЛИ 23 сигнал либо ВЫВ А 1 либо ВЫВ,А 2 попадают высоким уровнем на пятый выход устройства.Таким образом, в блоке 6 сопряжения осуществляется формирование управляющих сигналов для последующей работы устройства для синхронного ввода аналоговых сигналов.Устройство для ввода аналоговых сигналов может быть реализовано на следующих типах микросхем: блоки 1, 2 К 155 ТМ 8; блоки 3, 5 КР 590 КН 6; блок 4 К 1113 ПВ 1 А; блок 7 К 589 АП 26; блоки 8, 9 К 155 АГЗ; блок 10 К 155 ЛИ 1; блоки 12, 14 К 155 ТМ 2; блок 13 К 155 ЛИ 1; блок 15 К 555 КП 11; блок 16 К 1100 СК 2.Блок 6 реализован на следующих типах микросхем: блок 17 К 588 ВТ 1; блоки 18, 19, 23 К 555 ЛЛ 1; блоки 20,21 К 555 ЛЕ 1; блок 22 К 155 ЛИ 1.Блок 11 реализован на следующих элементах: блок 24 КД 522 А; блок 26 К 155 ЛАЗ,В предлагаемом устройстве.".в;:асинхронном режиме производится обычный ввод аналоговой информации по заданному в ре 5 10 20 30. режиме синхронного ввода определяется 35 Формула изобретения 40 45 50 55 гистре 1 номеру канала. При этом второй триггер 14 режима должен быть установлен в единичное состояние. Номера выбираемых каналов задаются в произвольном порядке.В синхронном режиме производится одновременное запоминание входной аналоговой информации на блоках 16 выборки- хранения с каналов, позиционный код которых задан во втором регистре 2. Затем осуществляется с помощью ЭВМ операция ввода информации с АЦП 4. причем каналы выбираются в произвольном порядке. Возможно, не закончив до конца ввод информации с выбранных входов, прекратить операцию ввода с данных входов и и роизвести операцию ввода аналоговой информации с других входов(это при наличии многих функциональных задач, имеющих различный приоритет), если вторая задача имеет больший приоритет обработать информацию, а затем продолжить вводзаполненной информации в первой задаче.Кроме того, в предлагаемом устройстве отсутствует ОЗУ для хранения информации,аналоговая информация хранится на устройствах выборки-хранения, т.е. данное устройство отличается значительной простотой. Быстродействие устройства в паспортным временем достоверного хранения информации на блоках выборки-хранения, быстродействием применяемых АЦП иЭВМ. Устройство для ввода аналоговых сигналов, содержащее первый и второй регистры, первый и второй коммутаторы, аналогоцифровой преобразователь, мультиплексор, адресные входы которого соединены с выходами первого регистра, выход мультиплексора соединен с информационным входом аналого-цифрового преобразователя, информационный вход второго регистра является входом для подключения к шине ЭВМ, выходы первого регистра соединены с адресными входами второго коммутатора, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства за счет исключения потерь информации в системах реального масштаба времени с абсолютными приоритетами задач, в него введены блоки выборки и хранения, первый и второй триггеры, первый и второй формирователи, элемент И, группа элементов И, элемент задержки, буферный элемент блок сопряжения. причем информационные входы блоков выборки и хранения являются информационными входами устройства, выходы первого коммутатора. соединены с управляющими входами соответствующих блоков выборки и хранения, выходы которых подключены к информационным входам мультиплексора, выходы второго коммутатора соединены с одной группой информационных входов первого коммутатора, другая группа информационных входов которого подключена к выходам группы элементов И, первые входы которых соединены с выходами второго регистра, а вторые входы - с выходом второго формирователя, выход первого формирователя подключен к информационному входу второго коммутатора и входу элемента задержки, выход которого соединен с синхровходом первого триггера, выход которого подключен к управляющему входу аналого-цифрового преобразователя, выходы которого соединены с информационными входами буферного элемента, выход второго триггера подключен к управляющему входу первого коммутатора, выход элемента И соединен с установочным входом первого триггера, информационный вход которого соединен с шийой логического нуля, пер вый и второй выходы блока сопряжениясоединены соответственно с управляющим входом буферного элемента и вторым входом элемента И, третий выход блока сопряжения подключен к входу первого 10 формирователя и синхровходу первого регистра, пятый выход блока сопряжения соединен с синхровходом второго триггера, четвертый выход блока сопряжения подключен к входу второго формирователя и 15 синхровходу второго регистра, первыйвход элемента И, информационный вход второго триггера, информационные входы первого регистра, входы блока сопряжения и выходы буферного элемента являют ся входами и выходами для подключения кшине ЭВМ,1742810 едактор А.Мотыль иям при ГКНТ СС Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 2285 ВНИИПИ Го Составитель А. Горемыкин Техред М.Моргентал КорректоР М.Пожо Тираж Подписн твенного комитета по изобретениям и откр 113035, Москва, Ж, Раушская наб., 4/5
