Приспособление к электромагнитному копировально-фрезерному станку типа келлера для обратного копирования по изделию при изготовлении штампов или прессформ

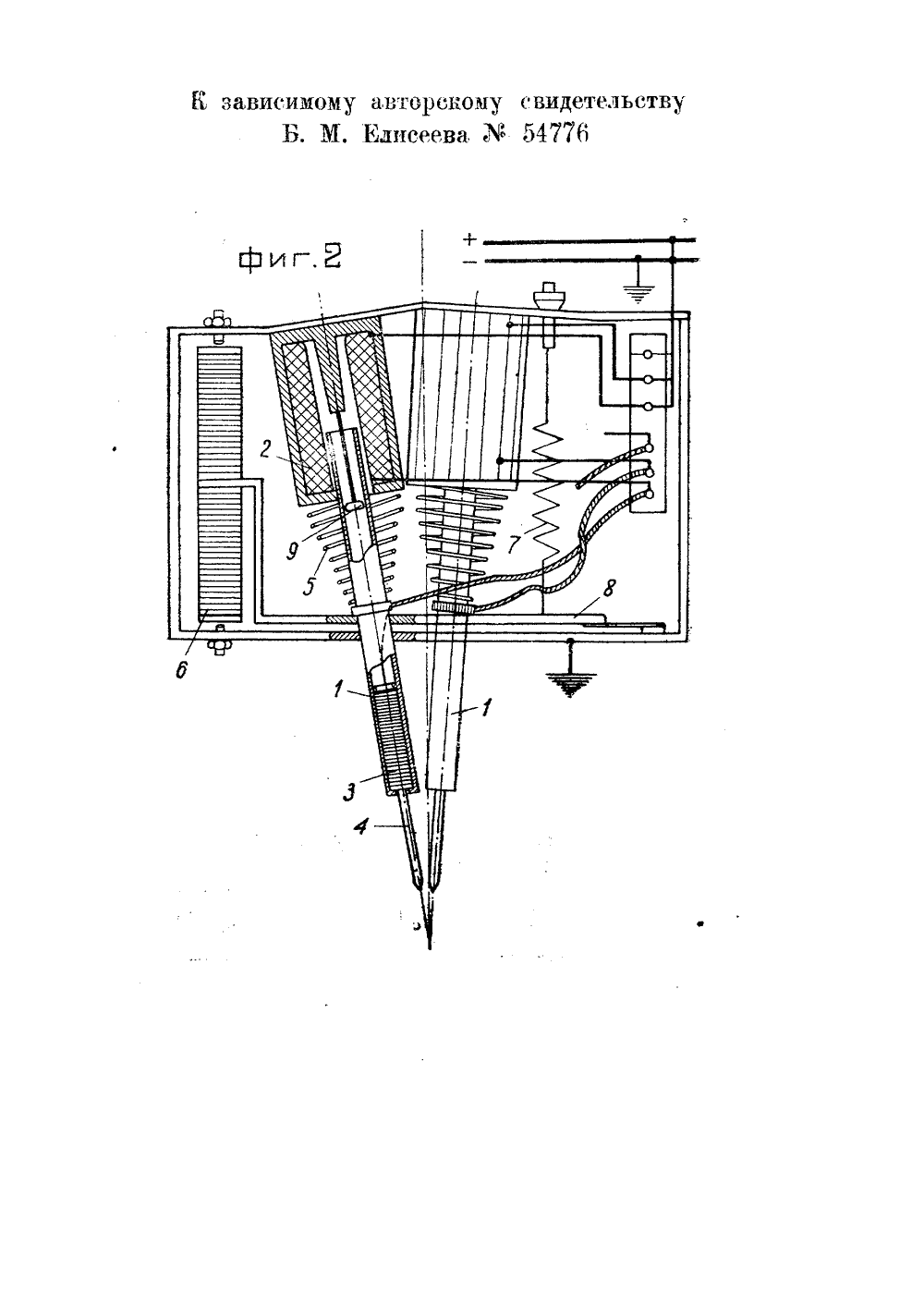

Г 4 о 4776 Класс 49 Ь, 5,ПИСАНИЕ И 3 ОБРЕТЕ Зарегистрировано в Бюро иоелеДпюисей регистрациицзобревенийосплана прц СК СССР Б, М. Елисеев,к электромагнитному копировальноллера для обратного копированиязготовлении штампов или прессфор Приспособленстанку типапри резерно издели ювное авторское свидетельсот 31 мая 1937 годЗаявлено 19 апреля 1937 о на имя того ж51142. а за6955939 года. убликовано 30 апре ния подачами фрезы путем отклонения поддерживающей пальцы рамки для воздействия на соответствующие контакты цепи обычного электрического управления.Подобное приспособление позволяет непосредственно по готовой детали илн по образцу изготовлять штамп для производства этой детали.При этом отпадает надобнос 1 ь в изготовлении гипсовчх и т, п. моделей.Изготовление инструмента для серийного производства можно производить в очень короткий срок непосредственно по деталям разобранного изделия, например, опытного образца.В видоизмененном приспособленииуказательнь.е пальцы контактного устройства выполнены в виде сер, дечников соленоидов, несущих на , конце угольный столбик; последний,при нажиме пальца на копир, слу.жит для увеличения силы тока в об- , мотке соленоида и включения при перемещении сердечников цепи угольПри изготовлении штампов или прессформ на автоматических копировальных станках технологический процесс обычно состоит в следующем: по образцу или по чертежам готовой детали изготовляют из гипса или дерева модель штампа или прессформы, а затем с помощью копировально фрезерного станка получают стальной или чугунный штамп.В авторском свидетельстве51142 описано приспособление к электро. магнитному копировально-фрезерно. му станку типа Келлера для обратного копирования по изделию при изготовлении штампов или прессформ, в котором применено контактное устройство для копира, состоящее из нескольких пальцев, расположенных по образующей фрезы, подпружиненных и находящихся прижатыми к копиру под давлением рабочей среды; каждый из этих пальцев в отдельности служит при встрече своими упорами с углублением нли выступом копнра для управле. К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,ЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ МАШИНОСТРОЕНИЯных столбиков реостата, управляю-, щего движением станка.На схематическом чертеже фиг. 1изображает два примера копироваль-ных устройств для обратного копи-рования; фнг, 2 - копировальную головку; фиг, 3 - устройство конца сердечника - указательного пальца и фиг, 4 - характеристики устройства.Принцип обратного копирования в общем виде заключается в том, что каждому выступу на образцовой эталонной детали должно соответствовать углубление в изготовляемом штампе и и прессформе, На вертикальчой неподвижной плите 1 укрепляется заготовка (фяг. 1 - схема а), а на некотором расстоянии Лот нее - деталь, с которой копируется штамп, Копировальная голов-ка жестко связана с фрезерной го. ловкой 3 и, прикасаясь к поверхности, детали несколькими пальцами, упра-вляет движениями фрезерной голов-, ки. Б схеме Ь на той же фиг. 1 ко-пировальная головка 2 жестко свя зана с подвижным содом 4 станка, над котором на некотором расстоя-нии А расположена ф реза; когда концы пальцев копировальной во. ловки скользят по новерхно:ти детали, стол станка движется по траектории, совпадающей с профи леч детали; при этом фреза вырезает в заготовке требуемую форму.Копировальная головка может иметь несколько указательных пальцев, расположенных по окружноститаким образом, чтобы в середине между ними мог поместиться цилиндрдиаметром, рави ям диаметру фрезы, Нормально все пальцы выступают из копировальной головки па полную длину, но если сила давления на палец превзойдет определенную ве личину, то он автоматически втянется внутрь головки до такого положения,чтобы сила не превосходила определенного предела, При работе по лю-бому неровному рельефу всегдя хоть , один палец будет выдвинут из головки на полную длину и таким об разом может управлять подачей ставка, Если все пальцы получат, значительное давление от выпукло сти детали и втянгся, то вкл очится подача, углубляющая фрезу в изделие, а копировальная головка при этом будет отходить от детали; если, наоборот, какой. нибудь из пальцев освободится от давления на поверхность детали, фреза будет выхо. дить из изделия, а копировальная головка приближаться к детали.Копировальная головка (фиг. 2) состоит из системы соленоидов, сердечники которых являются указ тель. ными пальцами. Каждыи палец состоит из железной трубки 1, один конец которой входит в соленоид 2, а другой несет помещенный внутри угольиый столбик 3, со:тоящий из тонких угольных шайо. В:танка 4 пальца имеет форму грибка, благо. даря чему при нажатии на пялец в любом направлении шайбы уголь. ного индикатора будут сжиматься (фиг. 3). Каждый палец отжимается вниз пружиной 5 (фиг. 2); в самом нижнем положении оп своим запле. чиком нажимает на рычаг 8 и сжимает нижний столбик угольного ре)- стата б, управляющ го по тачями станка. Угольный столбик каждого пальца включен последовательно с соответствующим соленоидом, по. этому при нажатии на конец вставки 4 пальца 1 ток в соленоиде увеличивается и при определенном нажатии сила тяги соленоида преодолевает силу пружины 5 и втягивает пялец. Если окажутся втянутыми все пяльцы, то пружина 7 притянет рычаг 8 вверх; при этом верхний столбик уго ьного реостата будет сжиматься, а нижний - соответственно разжиматься, что приведет к определенному движению станка; в результате этого копировальная головка переместится от детали. Для предохранения от колебания предусматри. вяется демпфирование помощшо9, пото пригнанного внутренней поверхности железнои трубки 1.Характеристики устройства изображены на диаграммах а и д фиг. 4. Диаграмма а показывает приблизи. тельную зависимость тока и силы тяги соленоида; сила тяги дана для какого. нибудь определенного поло жения сердечника в соленоиде 1 в зависимости от бокового давле.ния Р на конец пальца 4; на диаграмме Ь по вертикали отложено поло-жение сердечника, т. е. положение пальца, а по горизонтали - силы, действующие аксиально на палец, Кривая С, О, представляет собой .характеристику втягивающих усилий соленоида, действующих вверх при отсутствия нажатия на палец, кривые С, 0, С УА и Сс Й, - характе-ристики соленоида при различных, силах нажатия. Прямая АВ - харак-теристика силы пружины (вместе с ) тяжестью пальца), дей;твующая вниз.Когда конец пальца скользит по ров-, ной поверхности детали и подачив направлении, перпендикулярном к этой поверхности, не должно происходить, сила нажатия на палец имеет определенную величину Рисоответствующая характеристика со. ) леноида - Сй,; при этом давление за-плечика пальца на рычаг 8 будет выра- жатьсяя от резком СоЛ. Это да вл ение, уравновешивается пружиной 7, Еслидавление на конец пальца уменьшится, ) то уменьшится ток в соленоиде и характеристика соленоида передвинется влево, например, в положение С, Х) сила, действующая на рычаг 8, увели. чится до величины С, Л и нижнийстолбик угольного реостата б сожмется. Если, наоборот, давление увеличится, то рабочая точка из С переместится по горизонтали вправо, что вызовет сжатие верхнего,толбика, наконец,. прп резком увеличении давления на палец (яд:;ример. если он встретит резкий выступ), характеристика соленоида переместится вправо настолько, что сила соленоида будет больше силы пружины и палец будет втягиваться. Когда конец пальца будет скользить по выступу во втянутом состоянии, рабочая точка будет лежать на линия МХ, вблизи ее пересечения с линией АВ.Влияние формы и состояние поверхности, по которой скользят пальцы копировальной головки, а также трения пальцев в направляющих и нагрева уго,1 ьных столбиков и соленоида, должно свестись к некоторому смешению характеристик. Однако анализ показал, что это не нарушит работы копировального устроиства. а будет влиять лишь на давление пальцев на поверхность детали,Предмет изобретения.1. Видоизменение приспособления к электромагнитному копировдльнофрезерному станку типа Келлера для обратного коппровянпя по изделию при изготовлении штампов или и рессфорт по авторскому свидетельству М 51142, отличающееся тем, что указательные пдльцы контактнгп о устройства выполнены в виде соленондных сердечников 1, несущих нд кон е угольный столбик 3, служдши прп нажиме пяльца ндопир дтя увеличения силы тока в обмотке соленозда и предназначенных прн пх перемещении для включения цепи уго,киных столбиков реостата 6, управляющего движением станка,Ф Б зависимому авторскому свидетельству Ь, М, Елисеева М 51776
