Нетканый материал

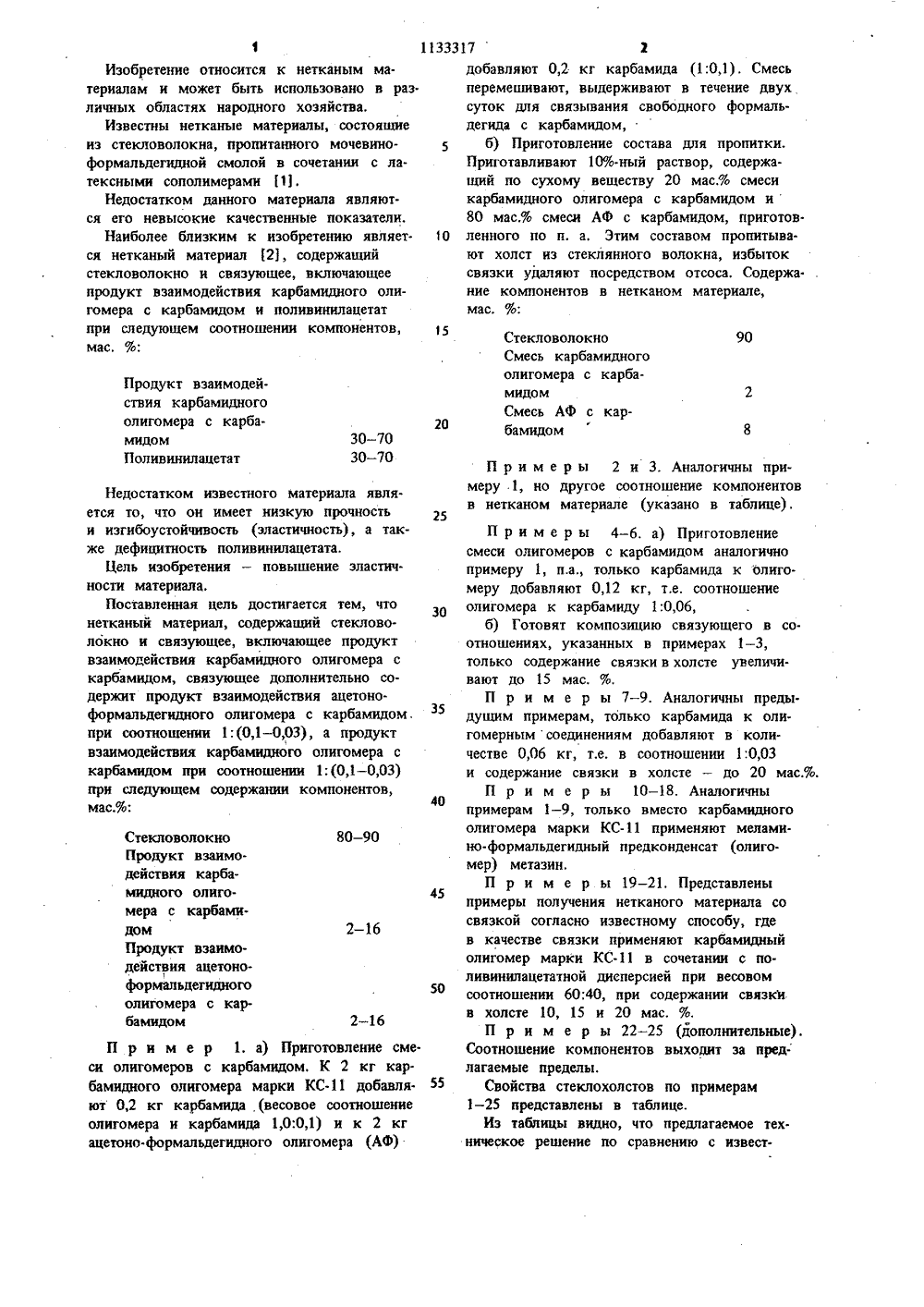

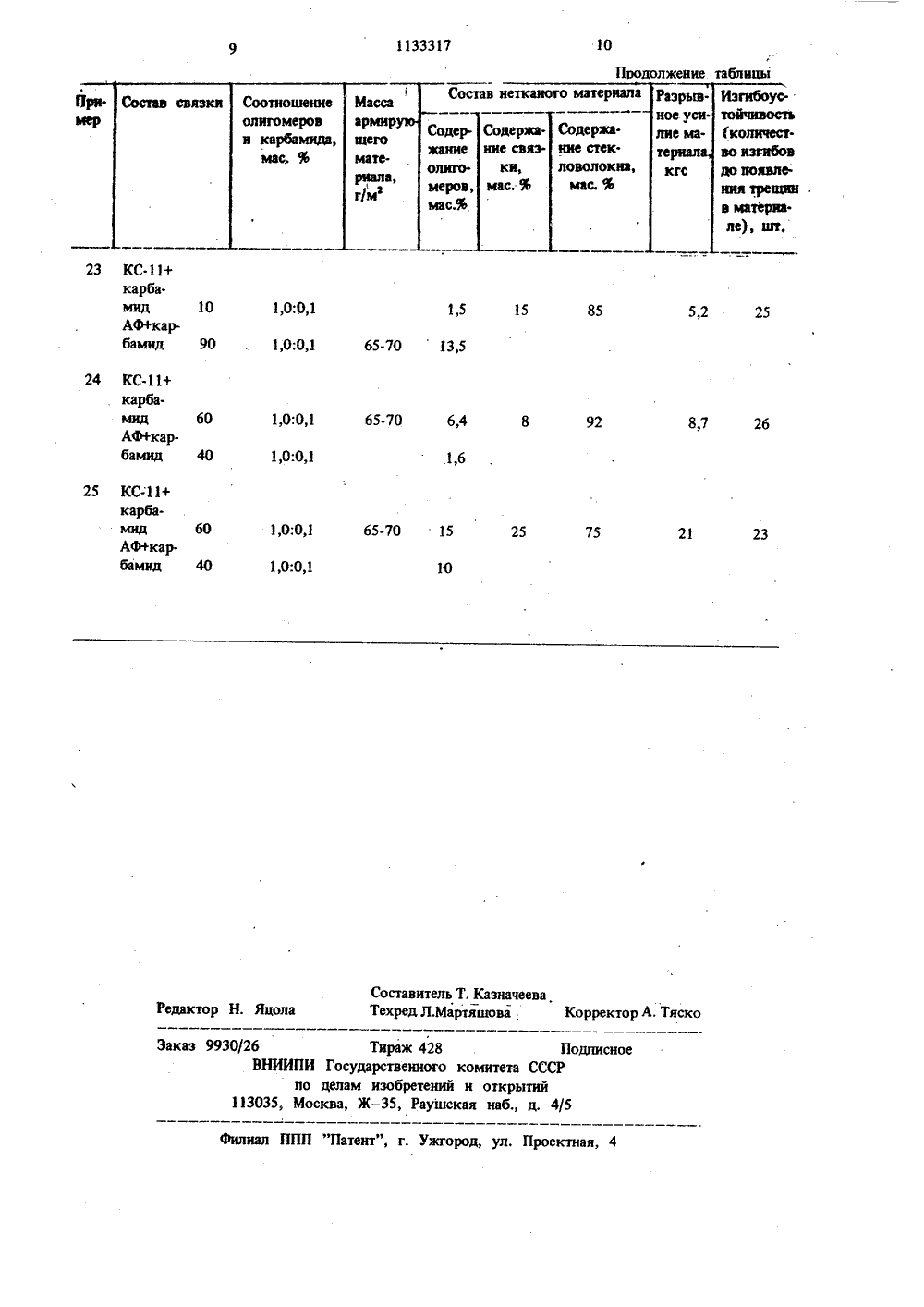

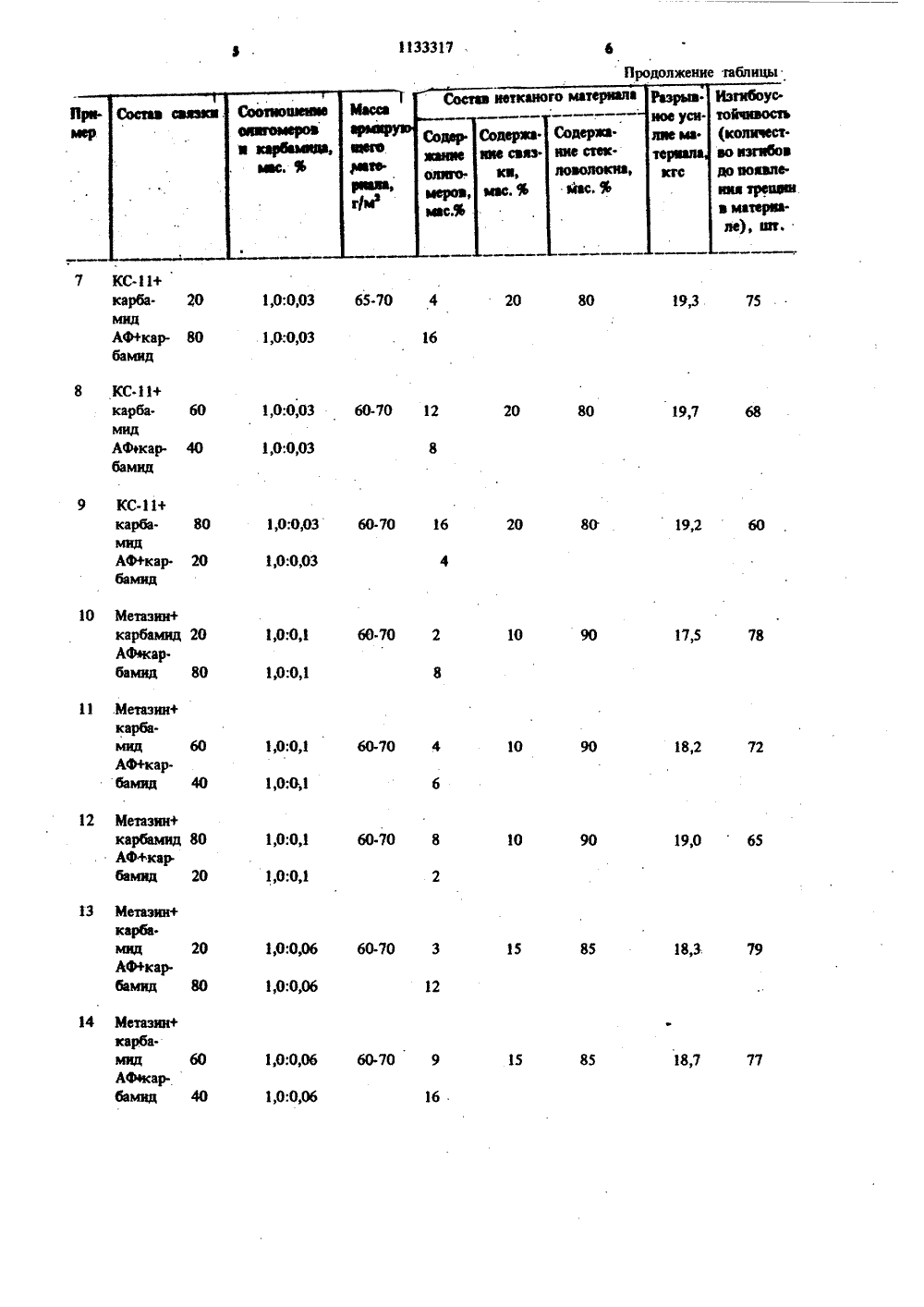

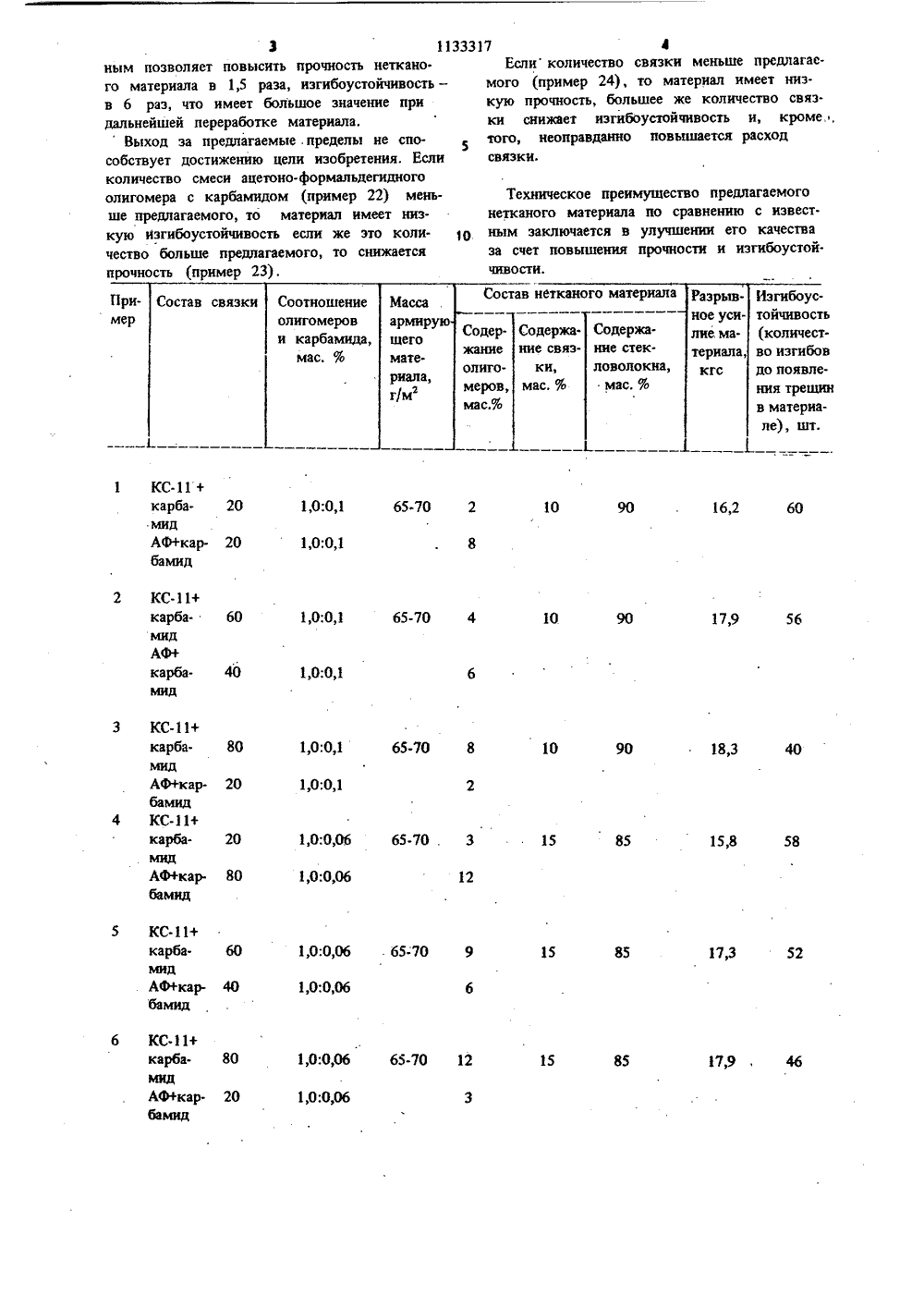

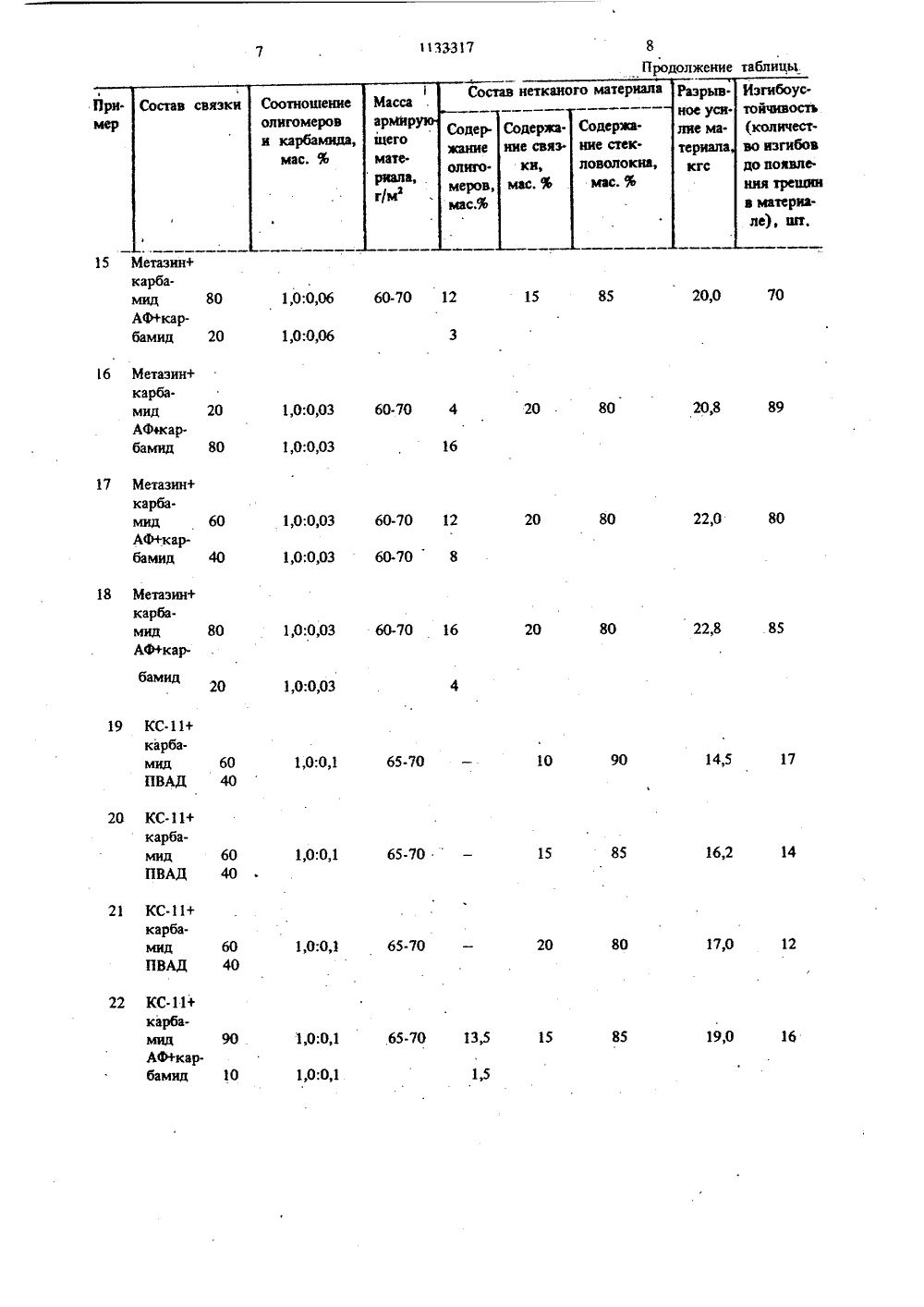

СООЭ ССВЕТОФ 1 ХССЦВЮМЕ делРЕСПУБЛИК 09 (1 И 4(51) О 04 Н 1 64ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВЧОРСНОМУ СЗИДИВЪСТВУ 80-90 2 - 16 2 - 16 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЪ 9. (56) 1. Патент СвА йф 432833, кл. 428-290,1982.,2. Авторское свидетввство СССР Иф 597697,кл. С 08 . 61/24, 1977 (прототип).(54) (57) НЕТКАНЬЭ МАТЕРИАЛ, содержь щий стекловолокно и связующее, включающее продукт взаимодействия карбамидного олигомера с карбамидом, о т л и ч а ющ и й с я тем, что, с целью повышения эластичности материала, связующее допошпьтелано содержит продукт взаимодействияацетоно.формалвдегидного олнгомера с кар.бамидом при соотношении 1:(0,1-0,03), апродукт взаимодействия карбамидного олигомера с карбамидом цри соотношении1:(0,1 - 0,03) при следующем содержаниикомпонентов, мас. %: Стекловолокно Продукт взаимодействия карбамидного олигомера с карбамидомПродукт взаимодействия ацетоио-фор. малвдегидного олигомера с карбами- домИзобретение относится к нетканым материалам и может быть использовано в раз. личных областях народного хозяйства,Известны нетканые материалы, состоящие из стекловолокна, пропитанного мочевиноформальдегидной смолой в сочетании с ла. тексными сополимерами 111.Недостатком данного материала являются его невысокие качественные показатели,Наиболее близким к изобретению является нетканый материал 121, содержащий стекловолокно и связующее, включающее продукт взаимодействия карбамидного олигомера с карбамидом и поливинилацетат при следующем соотношении компонентов, мас. %: 5 1 О15 Продукт взаимодействия карбамидного олигомера с карбамидомПол ивинилацетат 20 30-70 30-70 Недостатком известного материала является то, что он имеет низкую прочностьи изгибоустойчивость (эластичность), а также дефицитность поливинилацетата.Цель изобретения - повышение эластичности материала,Поставленная цель достигается тем, чтонетканым материал, содержащий стекловолокно и связующее, включающее продуктвзаимодействия карбамидного олигомера скарбамидом, связующее дополнительно содержит продукт взаимодействия ацетоно.формальдегидного олигомера с карбамидом.при соотношении 1:(0,1 - 0,03), а продуктвзаимодействия карбамидного олигомера скарбамидом при соотношении 1:(0,1 - 0,03)при следующем содержании компонентов,мас.%: 25 30 40 Стекловолокно Продукт взаимодействия карбамидного олигомера с карбамидомПродукт взаимодействия ацетоно 1формальдегишюго олигомера с кар- бамидом 80-90 45 2 - 16 50 2 - 16 55 П р и м е р 1. а) Приготовление сме. си олигомеров с карбамидом. К 2 кг карбамидного олигомера марки КСдобавляют 0,2 кг карбамида (весовое соотношение олигомера и карбамида 1,0:0,1) и к 2 кг ацетоно-формальдегидного олигомера (АФ)добавляют 0,2 кг карбамида (1:0,1). Смесьперемешивают, выдерживают в течение двухсуток для связывания свободного формальдегида с карбамидом,б) Приготовление состава для пропитки.Приготавливают 10%-ный раствор, содержащий по сухому веществу 20 мас,% смесикарбамидного олигомера с карбамидом и80 мас,% смеси АФ с карбамидом, приготов.ленного по и, а, Этим составом пропитывают холст из стеклянного волокна, избытоксвязки удаляют посредством отсоса, Содержа.ние компонентов в нетканом материале,мас. %: СтекловолокноСмесь карбамщногоолигомера с карбамидомСмесь АФ с карбамидом 90 П р и м е р ы 2 и 3. Аналогичны примеру 1, но другое соотношение компонентов в нетканом материале (указано в таблице). П р и м е р ы 4 - 6. а) Приготовлениесмеси олигомеров с карбамидом аналогичнопримеру 1, п.а., только карбамща к олигомеру добавляют 0,12 кг, т.е. соотношениеолигомера к карбамиду 1:0,06,б) Готовят композицию связующего в соотношениях, указанных в примерах 1 - 3,только содержание связки в холсте увеличивают до 15 мас. %.П р и м е р ы 7 - 9. Аналогичны предыдушим примерам, только карбамида к олигомерным соединениям добавляют в количестве 0,06 кг, т.е. в соотношении 1:0,03и содержание связки в холсте - до 20 мас.%.П р и м е р ы 10 - 18. Аналогичныпримерам 1 - 9, только вместо карбамидногоолигомера марки КСприменяют меламино-формальдегидный предконденсат (олигомер) метазин.П р и м е р ы 19 - 21, Представленыпримеры получения нетканого материала сосвязкой согласно известному способу, гдев качестве связки применяют карбамидныйолигомер марки КСв сочетании с поливинилацетатной дисперсией при весовомсоотношении 60:40, при содержании связкИв холсте 10, 15 и 20 мас. %.П р и м е р ы 22 - 25 (дополнительные).Соотношение компонентов выходит за предлагаемые пределы.Свойства стеклохолстов по примерам1 - 25 представлены в таблице.Из таблицы видно, что предлагаемое тех.ническое решение по сравнению с извест,0:0,06 6 КС.11+ карба 0:0,06 65-70 12 85 Аф+карбамид 1,0.0 3ным позволяет повысить прочность неткано.го материала в 1,5 раза, изгибоустойчивость -в 6 раэ, что имеет большое значение придальнейшей переработке материала,Выход за предлагаемые. пределы не способствует достижению цели изобретения, Есликоличество смеси ацетоно-формальдегидногоолигомера с карбамидом (пример 22) меньше предлагаемого, то материал имеет низкую изгибоустойчивость если же это количество больше предлагаемого, то снижаетсяпрочность (пример 23),4Если количество связки меньше предлагаемого (пример 24), то материал имеет низкую прочность, большее же количество связки снижает иэгибоустойчивость и, кроме., 5 того, неоправданно повышается расходсвязки. Техническое преимущество предлагаемогонетканого материала по сравнению с извест10 ным заключается в улучшении его качестваза счет повышения прочности и иэгибоустой.чивости,,0:О,6 КСФ карба Афшар бамид МетазинкарбамидАфшар.бамнд Метазин 1карбамидАф+карМетазинФкарбамид 80Аф+ карбамид 20 Метазинк арба.мидАф+карбамид Метазин+ карбамид 60 АФФкар 0,03 65-70 1,0:0,03 1,0:0,0310 1133317 Продолжение таблицы Состав в е 23 КС.11+карба 1,0:0,1 5 1 5,2 АФ 1 к бамид 65-70 1 24 КСкарба 60 65-70 мидАФ 4 кар 40 1,0:0,1 1,6:0 Составитель Т, Казначеева,дактор Н, Яцола Техред Л,Мартяшова Корректор А. Тяско каз 9 ППП "Патент Ужгород, ул, Проектная,КС к арба.мидАФ+карбамид аж 428 Подписитвенного комитета СССРбретений и открытий5, Раушская наб., д, 4/5 26 Ти ВНИИПИ Государспо делам изо 13035, Москва, Ж - 3
