Устройство для моделирования сетевого графика

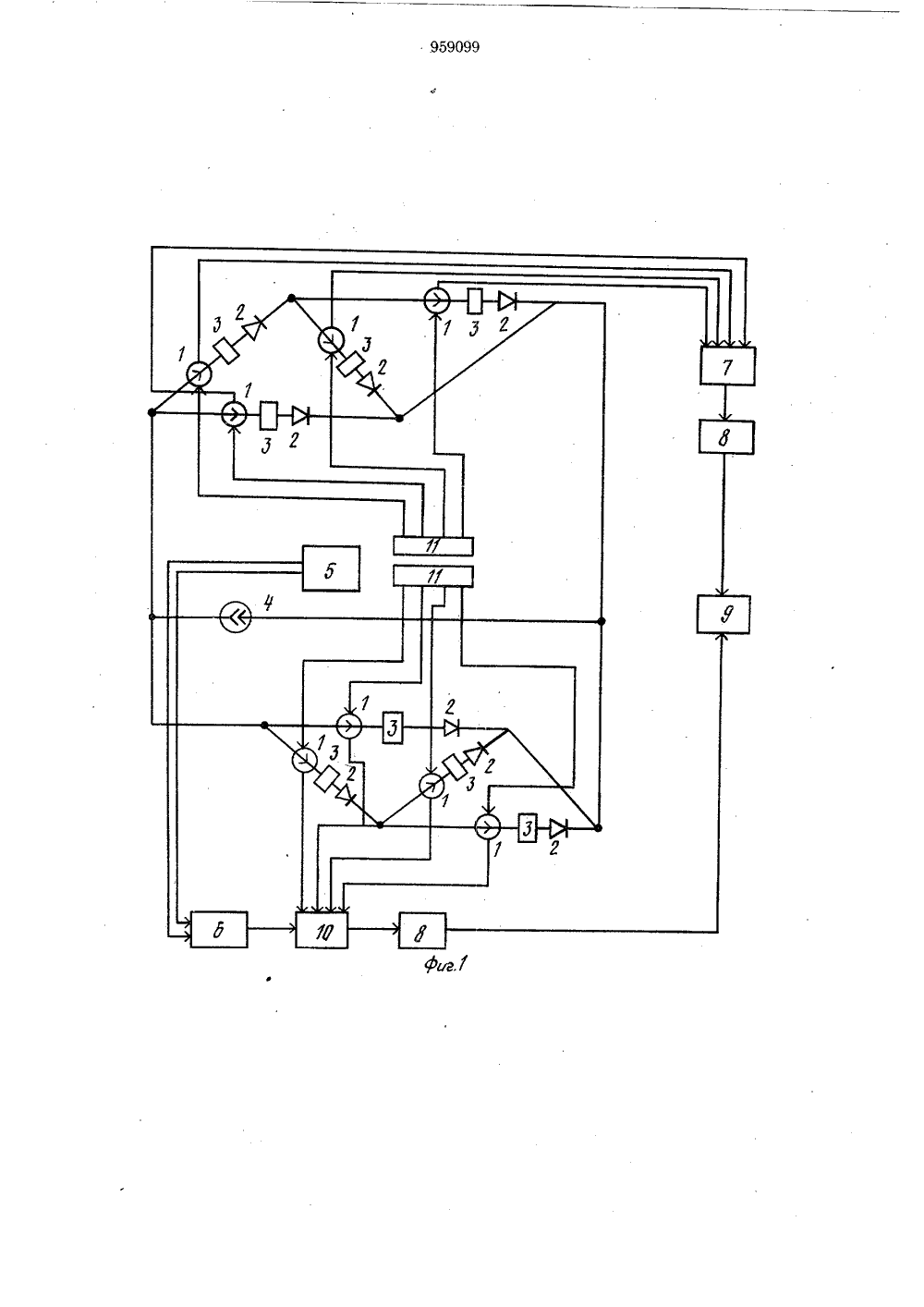

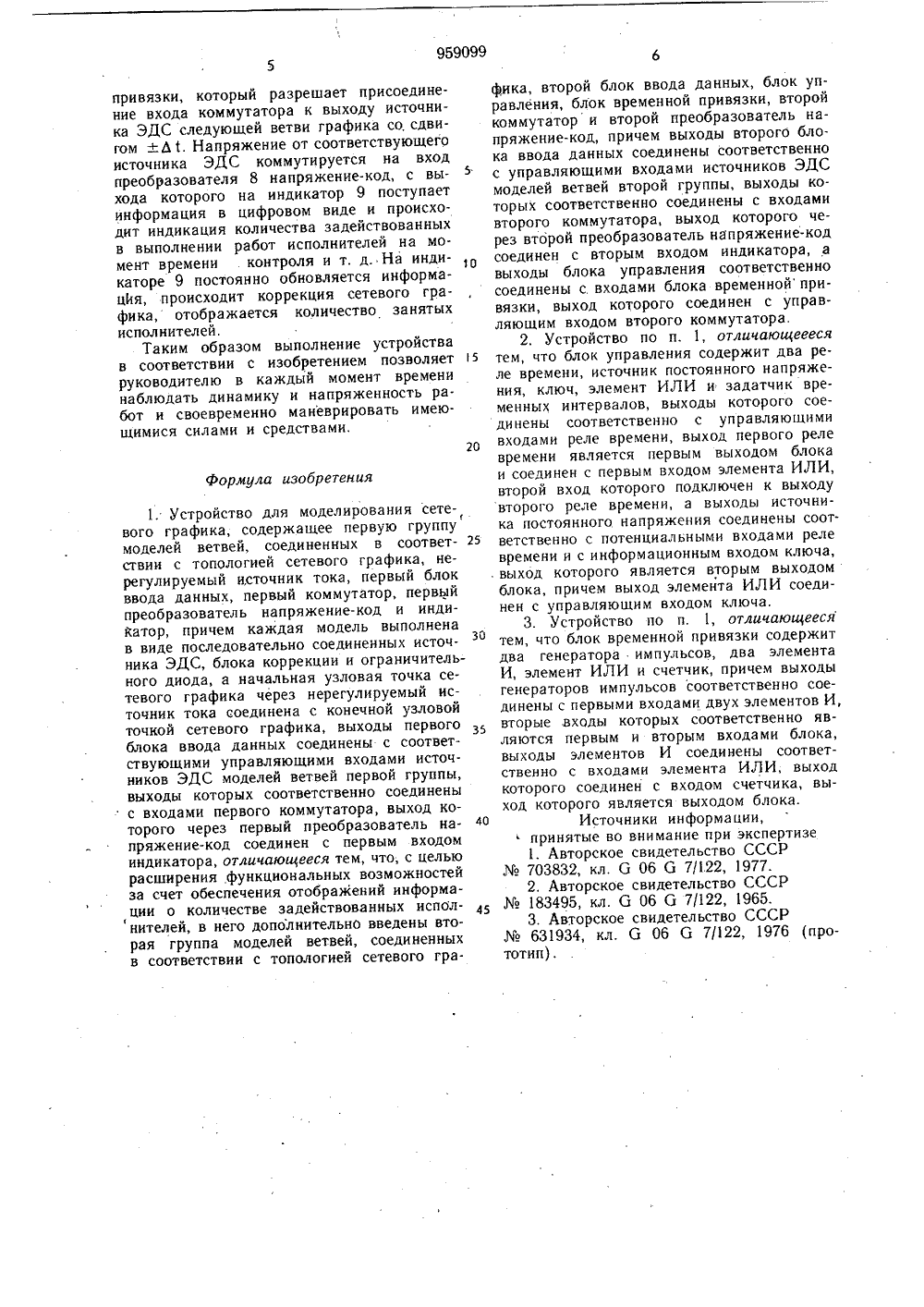

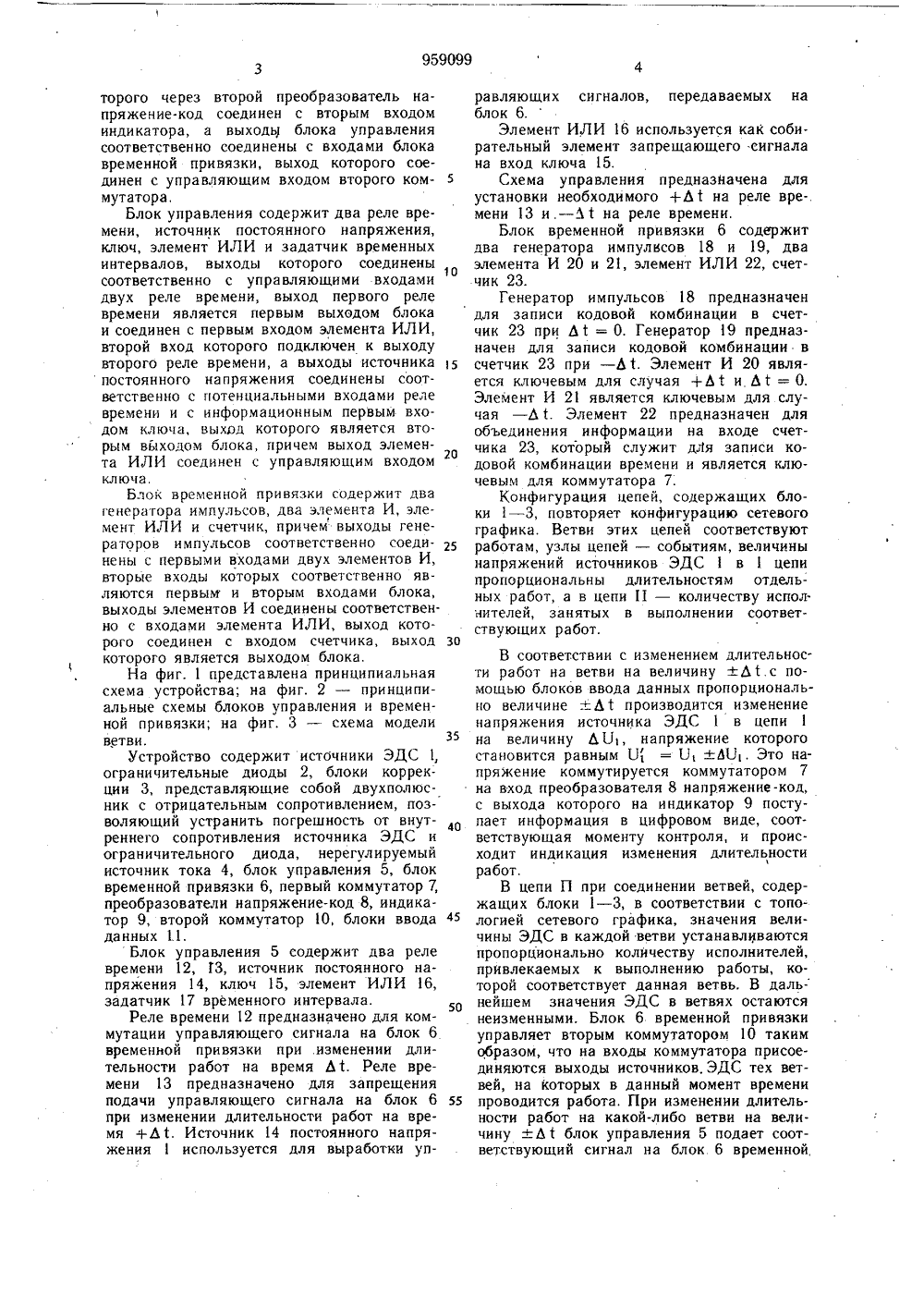

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЬЬСТВУ Союз СоветскихСоциалистическихРеспублик 959099(51) М. Кл.з 6 06 б 7/122 Гесударственный комитет СССР Опубликовано 15.09,82. Бюллетень34Дата опубликования описания 25.09,82по делам изобретений и открытий(72) Авторы изобретения Е. И, Бороденко, И. В. Картавых, В. И. Стеценко 71) Заявитель ОВАНИЯ СЕТЕВОГО МОД АФИ СТРОЛСТВО Изобретение относится к моделирующим устройствам, используемым для расчета сетевых графиков.Известны устройства для расчета сетевых графиков, содержащие регулируемые источники напряжения и нерегулируемый источник тока 1,и 2.Наиболее близким техническим решением к изобретению является устройство для моделирования сетевого графика, содержа щее модели ветвей, соеди ненные в соответствии с топологией 3.Недостатком устройств является отсутствие информации о количестве исполнителей, привлекаемых к выполнению тех или иных работ.Цель изобретения - расширение функциональных возможностей за счет обеспечения отображения информации о количестве задействованных исполнителей.Для достижения поставленной цели в устройство для моделирования сетевого графика, содержащее первую группу моделей ветвей, соединенных в соответствии с топологией сетевого графика, нерегулируемый источник тока, первый блок ввода данных, первый коммутатор, первый преобразователь напряжение-код и индикатор, причем каждая модель ветви выполнена в виде последовательно соединенных источника ЭДС, блока коррекции и ограничительного диода, а начальная узловая точка сетевого 5 графика через нерегулируемый источниктока соединена с конечной узловой точкой сетевого графика, выходы первого блока ввода данных соединены с соответствующими управляющими входами источников ЭДС моделей ветвей первой группы, выходы которых соответственно соединены с входами первого коммутатора, выход которого через первый преобразователь напряжение-код соединен с первым входом индикатора, дополнительно введены вто рая группа моделей ветвей, соединенныхв соответствии с топологией сетевого графика, второй блок ввода данных, блок управления, блок временной привязки, второй коммутатор и второй преобразователь 2 Онапряжение-код, причем выходы второго блока ввода данных соединены соответственно с управляющими входами источников ЭДС моделей ветвей второй группы, выходы которых соответственно соединены с входами второго коммутатора, выход ко959099 зо 35 ограничительные диоды 2, блоки коррекции 3, представляющие собой двухполюсник с отрицательным сопротивлением, позволяющий устранить погрешность от внут орен него сопротивления источника ЭДС иограничительного диода, нерегулируемыйисточник тока 4, блок управления 5, блоквременной привязки 6, первый коммутатор 7,преобразователи напряжение-код 8, индикатор 9, второй коммутатор 10, блоки ввода 45данных 1.1.Блок управления 5 содержит два релевремени 12, 3, источник постоянного напряжения 14, ключ 15, элемент ИЛИ 16,задатчик 17 временного интервала,Реле времени 12 предназначено для коммутации управляющего сигнала на блок 6временной привязки при изменении длительности работ на время Ь 1. Реле времени 13 предназначено для запрещенияподачи управляющего сигнала на блок 6 5 Бпри изменении длительности работ на время +Ь 1. Источник 14 постоянного напряжения 1 используется для выработки упторого через второй преобразователь напряжение-код соединен с вторым входом индикатора, а выходы блока управления соответственно соединены с входами блока временной привязки, выход которого соединен с управляющим входом второго коммутатора,Блок управления содержит два реле времени, источник постоянного напряжения, ключ, элемент ИЛИ и задатчик временных интервалов, выходы которого соединены соответственно с управляющими входами двух реле времени, выход первого реле времени является первым выходом блока и соединен с первым входом элемента ИЛИ, второй вход которого подключен к выходу второго реле времени, а выходы источника постоянного напряжения соединены соответственно с потенциальными входами реле времени и с информационным первым входом ключа, выход которого является вто. рым вйходом блока, причем выход элемента ИЛИ соединен с управляющим входом ключа.Блок временной привязки содержит два генератора импульсов, два элемента И, элемент ИЛИ и счетчик, причем выходы генераторов импульсов соответственно соединены с первыми входами двух элементов И, вторые входы которых соответственно являются первым и вторым входами блока,выходы элементов И соединены соответственно с входами элемента ИЛИ, выход которого соединен с входом счетчика, выход которого является выходом блока.На фиг. 1 представлена принципиальная схема устройства; на фиг, 2 - принципиальные схемы блоков управления и временной привязки; на фиг. 3 - схема модели ветви. Устройство содержит источники ЭДС 1,5 о 5 20 25 равляющих сигналов, передаваемых на блок 6,Элемент ИЛИ 16 используется как собирательный элемент запрещающего сигнала на вход ключа 15.Схема управления предназйачена для установки необходимого +Ь 1 на реле времени 13 и, - ъ 1 на реле времени.Блок временной привязки 6 содержит два генератора импулвсов 18 и 19, два элемента И 20 и 21, элемент ИЛИ 22, счетчик 23.Генератор импульсов 18 предназначен для записи кодовой комбинации в счетчик 23 при Ь 1 = О. Генератор 19 предназначен для записи кодовой комбинации в счетчик 23 при - Ь 1. Элемент И 20 является ключевым для случая +Ь 1 и Ь 1 = О. Элемент И 21 является ключевым для случая - Ь 1. Элемент 22 предназначен для объединения информации на входе счетчика 23, который служит дЛя записи кодовой комбинации времени и является ключевым для коммутатора 7.Конфигурация цепей, содержащих блоки 1 - 3, повторяет конфигурацию сетевого графика. Ветви этих цепей соответствуют работам, узлы цепей - событиям, величины напряжений источников ЭДС 1 в 1 цепи пропорциональны длительностям отдельных работ, а в цепи П - количеству исполнителей, занятых в выполнении соответствующих работ,В соответствии с изменением длительности работ на ветви на величину +Ь 1 с помощью блоков ввода данных пропорционально величине + Ь 1 производится изменение напряжения источника ЭДС 1 в цепи 1 на величину Ь 11, напряжение которого становится равным Ц = 13, +Щ, Это напряжение коммутируется коммутатором 7 на вход преобразователя 8 напряжение-код, с выхода которого на индикатор 9 поступает информация в цифровом виде, соответствующая моменту контроля, и происходит индикация изменения длительности работ.В цепи П при соединении ветвей, содержащих блоки 1 - 3, в соответствии с топологией сетевого графика, значения величины ЭДС в каждой ветви устанавливаются пропорционально количеству исполнителей, привлекаемых к выполнению работы, которой соответствует данная ветвь, В даль- нейшем значения ЭДС в ветвях остаются неизменными. Блок 6 временной привязки управляет вторым коммутатором 10 таким образом, что на входы коммутатора присоединяются выходы источников, ЭДС тех ветвей, на которых в данный момент времени проводится работа, При изменении длительности работ на какой-либо ветви иа величину йЬ 1 блок управления 5 подает соответствующий сигнал на блок 6 временнойпривязки, который разрешает присоединение входа коммутатора к выходу источника ЭДС следующей ветви графика со, сдвигом +Ь 1. Напряжение от соответствующего источника ЭДС коммутируется на вход преобразователя 8 напряжение-код, с выхода которого на индикатор 9 поступает информация в цифровом виде и происходит индикация количества задействованных в выполнении работ исполнителей на момент времени контроля и т, д. На индикаторе 9 постоянно обновляется информация, происходит коррекция сетевого графика, отображается количество занятых исполнителей.Таким образом выполнение устройства в соответствии с изобретением позволяет 5 руководителю в каждый момент времени наблюдать динамику и напряженность работ и своевременно маневрировать имеющимися силами и средствами.20Формула изобретения1. Устройство для моделирования сетевого графика, содержащее первую группу моделей ветвей, соединенных в соответ ствии с топологией сетевого графика, нерегулируемый источник тока, первый блок ввода данных, первый коммутатор, первый преобразователь напряжение-код и индикатор, причем каждая модель выполнена в виде последовательно соединенных источника ЭДС, блока коррекции и ограничительного диода, а начальная узловая точка сетевого графика через нерегулируемый источник тока соединена с конечной узловой точкой сетевого графика, выходы первого блока ввода данных соединены с соответствующими управляющими входами источников ЭДС моделей ветвей первой группы, выходы которых соответственно соединены с входами первого коммутатора, выход которого через первый преобразователь на пряжение-код соединен с первым входом индикатора, отличающееся тем, что, с целью расширения функциональных возможностей за счет обеспечения отображений информации о количестве задействованных испол нителей, в него дополнительно введены вторая группа моделей ветвей, соединенных в соответствии с топологией сетевого графика, второй блок ввода данных, блок управления, блок временной привязки, второй коммутатор и второй преобразователь напряжение-код, причем выходы второго блока ввода данных соединены соответственно с управляющими входами источников ЭДС моделей ветвей второй группы, выходы которых соответственно соединены с входами второго коммутатора, выход которого через второй преобразователь напряжение-код соединен с вторым входом индикатора, а выходы блока управления соответственно соединены с. входами блока временнойпривязки, выход которого соединен с управляющим входом второго коммутатора.2, Устройство по п. 1, отличающеееся тем, что блок управления содержит два реле времени, источник постоянного напряжения, ключ, элемент ИЛИ и задатчик временных интервалов, выходы которого соеди нены соответственно с управляющи ми входами реле времени, выход первого реле времени является первым выходом блока и соединен с первым входом элемента ИЛИ, второй вход которого подключен к выходу второго реле времени, а выходы источника постоянного напряжения соединены соответственно с потенциальными входами реле времени и с информационным входом ключа, выход которого является вторым выходом блока, причем выход элемента ИЛИ соединен с управляющим входом ключа.3. Устройство по и. 1, отличающееся тем, что блок временной привязки содержит два генератора импульсов, два элемента И, элемент ИЛИ и счетчик, причем выходы генераторов импульсов соответственно соединены с первыми входами двух элементов И, вторые входы которых соответственно являются первым и вторым входами блока, выходы элементов И соединены соответственно с входами элемента ИЛИ, выход которого соединен с входом счетчика, выход которого является выходом блока.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР703832, кл. б 06 б 7/122, 1977.2. Авторское свидетельство СССР183495, кл. б 06 б 7/122, 1965.3, Авторское свидетельство СССР631934, кл. б 06 б 7/122, 1976 (прототип) .ПП Редактор О. КолесиЗаказ 6795/67ВН Составитель И,.ЛеТехред А. Бойкас Тираж 731Государственного коми елам изобретений и о сква, Ж - 35, Раушская Патент, г. Ужгород,беденКорректор Е. РошкПодписноетета СССРткрытийнаб., д. 4/5ул. Проектная, 4
