Микротрактор

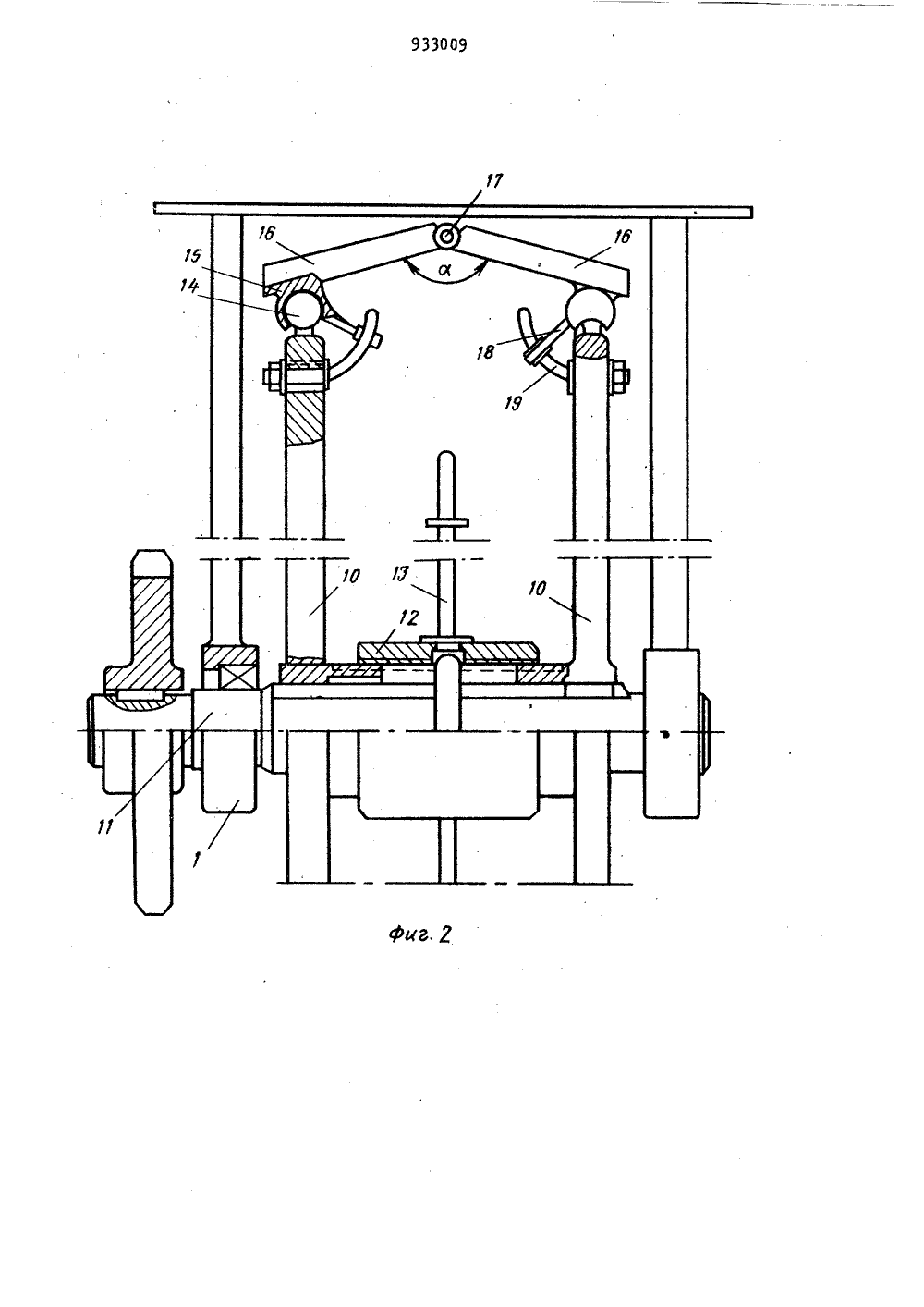

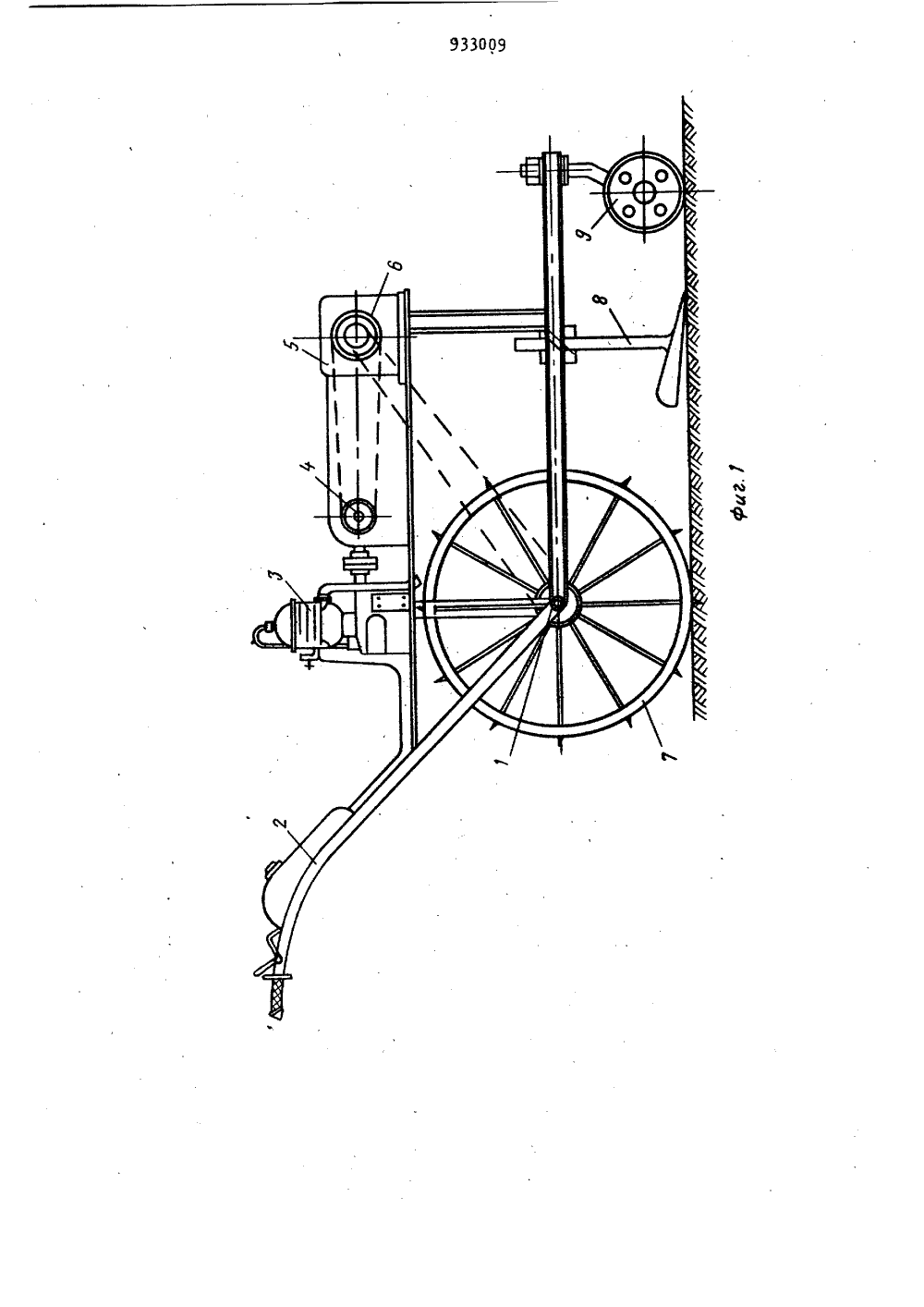

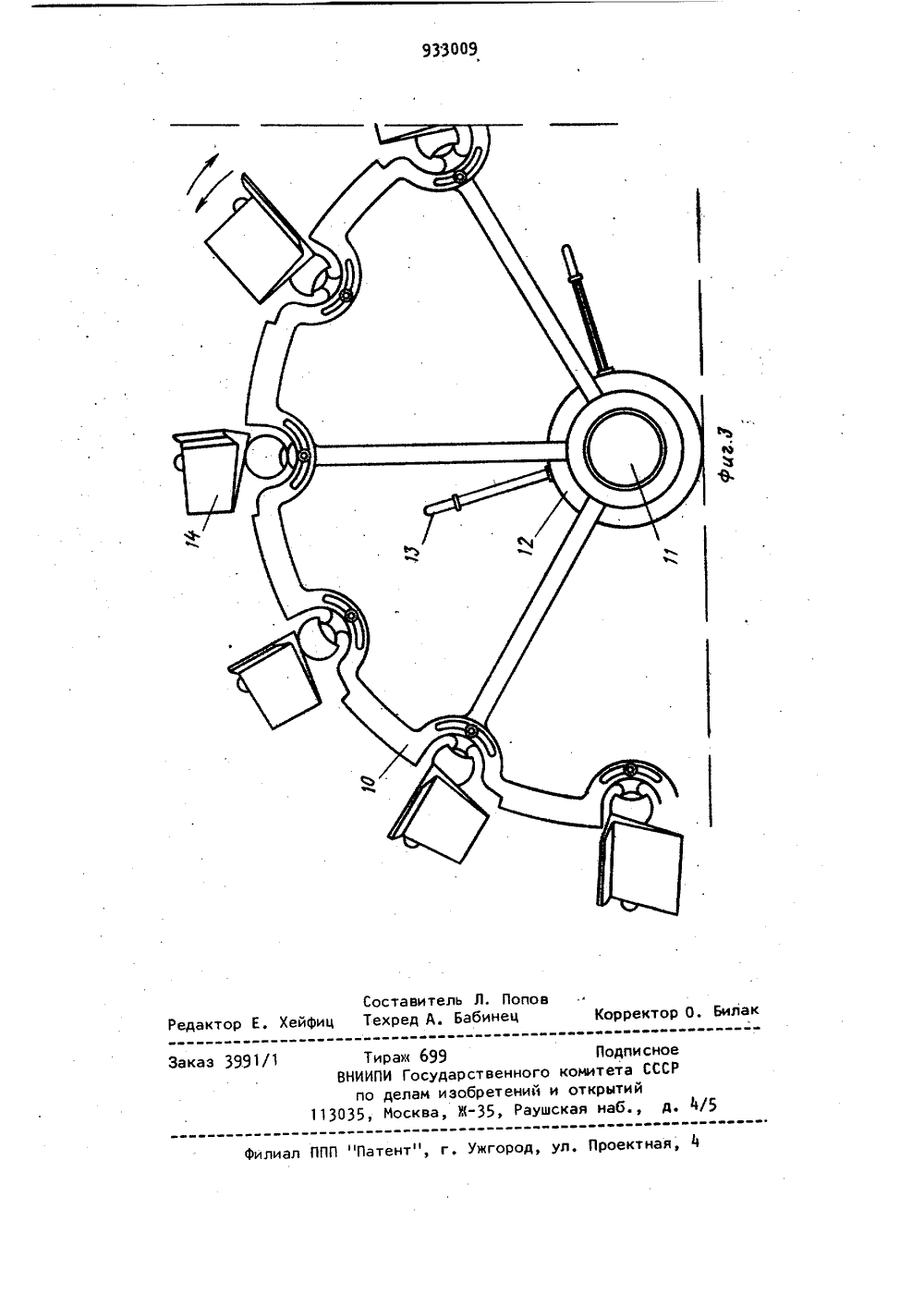

ящееуправия орутв представакрепленными таллическиподвижные внутреннег еханизмом, стройством атывающих о Изобретение относится к се хозяйственному машиностроению частности к малогабаритной се хозяйственной технике.Известно устройство, состо иэ рамы, двигателя механизма ления, устройства для креплен дия и фрезы 1.Недостаток этого устройс а- низкая производительность обработки почвы.Известен микротракторляющий собой агрегат с зна нем двумя ведущими меми колесами, имеющими непочвозацепы, двигателемсгорания, передаточным ммеханизмом управления, удля крепления почвообраборудий 2 1.Недостатком его является наличие двух колес, что ограничивает маневренность, а следовательно, и производительность. Цель изобретения - повышение производительности и качества обработки почвы.Цель достигается тем, что ведущее колесо имеет по крайней мере два обо да, выполненных с возможностью осевого перемещения, причем почвозацепы шарнирно соединены с ободами и выполнены в виде ножей, которые выполнены в виде шарнирно соединенных меж ду собой секций и имеют приспособления для регулировки угла резания.На фиг. 1 изображен микротрактор, общий вид; на фиг, 2 - ведущее колесо, вид сбоку; на фиг. 3 - то же,вид спереди .Микротрактор содержит сварную раму 1 с рукоятками управления 2. На сварной раме 1 установлен двигатель 3 с муфтой сцепления, который при помощи быстроходной цепной передачи 1 через редуктор 5 и тихоходной цепной передачи 6 передает крутящий моментколесу-фрезе 7.формула изобретения 3 9330 0Для обработки почвы на сварной раме 1 установлено устройство, посредством которого осуществляется крепление сменных почвообрабатывающих орудий 8, а для облегчения труда оператора установлено опорное колесо 9.Раздвижное ведущее колесо 7 (фиг. 2) представляет собой два обода 1 О с резьбовыми ступицами, за крепленными на шлицевом валу 11 с возможностью перемещения их вдоль оси шлицевого вала при помощи резь- бовой муфты, имеющей левую и правую резьбу, навернутую на резьбовые кон цы ступиц ободов 10На резьбовой Муфте 12 установлены рукоятки 13, с помощью которых осуществляется вращение резьбовой муфты 12, На о бразующих ободов 1 О, в их фасонных вы резах, имеются шаровые выступы 14, к которым при помощи разъемных охватов 15 шарнирно крепятся почвозацепы 16, выполненные в виде ножей, подвижно соединенные между собой при помощи 25 пальцев 17. Почвозацепы 16 соединены неподвижно с рычагами фиксации 18, которые в свою очередь надеты своими отверстиями на направляющие 19 и способны перемещаться в секторных па" 30 зах обода 1 О, т.е. это является приспособлением для измельчения угла резания.Работа на микротракторе осуществляется следующим образом.35При работающем двигателе 3 крутящий момент передается через быстроходную цепную передачу 4, редуктор 5, тихоходную цепную передачу 6 и шлицевой вал 11 колесу 7. Вращающееся коле"20 со 7 перемещает микротрактор в заданном направлении вместе с закрепленными на сварной раме 1 поцвообрабатывающим орудием 8 и опорным колесом 9.Изменение тяговой способности мик ротрактора осуществляются при помощи раздвижного колеса. Раэдвижение или сближение ободов 1 О, колеса 7 осуществляют в следующей последовательности, При помощи рукояток 13 вращают резьбовую муфту 12, которая, навинчиваясь на резьбовые концы ступиц ободов 10, сближает, а свинчиваясь - раздвигает ободы колеса 7, вследствие чего изменяется угол схождения почвозацепов до необходимых размеров. Угол с., равный 180 О 9 4обеспечивает наибольшую ширину колеса-фреэы. Изменение угла резания почвозацепов 16 производят поворациванием поцвозацепов 16 на шаровом выступе обода 10 с помощью рычага фиксации 18, двигающегося при этом совместно с направляющей 19 по секторному пазу в ободе 10.Уменьшение угла с схождения поцвоэацепов 16 увеличивает сцепляемостьтрактора с почвой за счет уменьшенияопорной площади колеса 7, что устраняет возможность его буксования ипозволяет использовать колесо дляпрохождения по междурядью,Увеличение угла б схождения почвозацепов 16 увеличивает ширинуколеса и уменьшает удельную нагрузкуна почву, что необходимо при перекатывании по мелко измельченной почвево избежание заглубления колеса впочву.Изменение угла резания поцвозацепов 16 позволяет использовать колесокак почвообрабатывающее орудие дляудаления сорняков и рыхления почвы,Иикротрактор, содержащий рамус закрепленными на ней дви,гателем,передаточным механизмом, механизмомуправления, устройством для крепления почвообрабатывающих орудий и ведущим колесом с почвозацепами, о тл и ч а ю щ и й с я тем, что, сцелью повышения производительностии качества обработки почвы, ведущееколесо имеет по крайней мере два обода, выполненных с воэможностью осевого перемещения, причем почвозацепышарнирно соединены с ободами и выполнены в виде ножей.2, Иикротрактор по и, 1, о т л ич а ю щ и й с я тем, что ножи выполнены в виде шарнирно соединенных между собой секций и имеют приспособления для регулировки угла резания.Источники информации,принятые во внимание при экспертизе1. Яцук Е,П. и др., "Лендмастер" Ротационные почвообрабатывающие машины", "Иашиностроение, И1971.2, "Янмар", Проспект "Янмар Дизель Энджин К , ЛТД", Япония.933009 Составитель Л. ПоТехред А, Бабинец Корректор О. Била актор Е, Хей Тираж 699 ВНИИПИ Госуда по делам и 13035, Москва, аказ 399 Подписноественного комитета СССРбретений и открытий
