Способ предохранения полированных поверхностей стеклянных листов от повреждения при совместном моллировании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 94000
Авторы: Алексеенко, Кузнецов
Текст

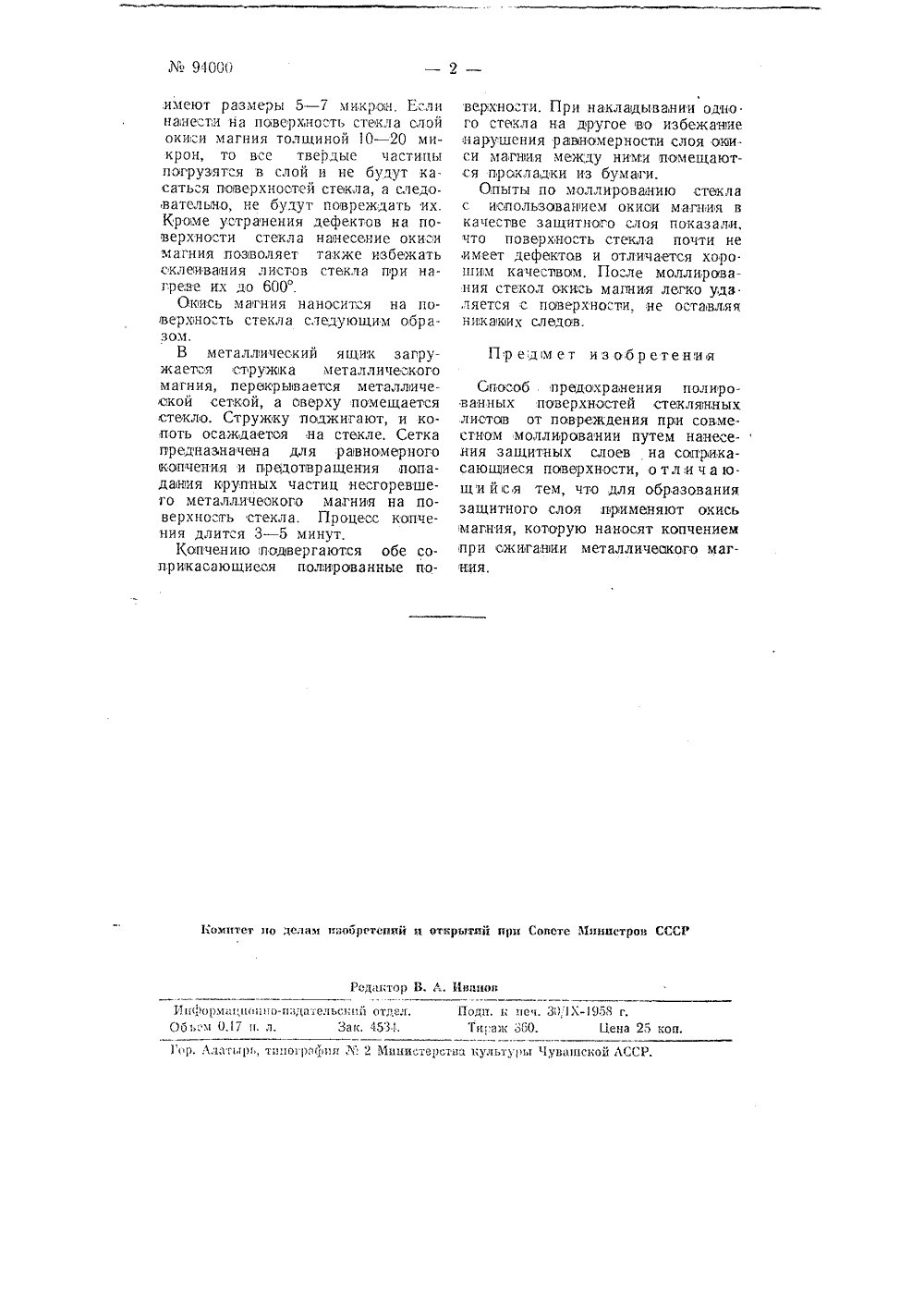

с)4000Ф 4 цЕАБ 7 О РОКОМ П, АдеСеенко уз);ецэ ЛРОВАИИЫХЛИС)ОВ ОтЕС ИОЧ П О)". Б ПРЕДОХРАКЕИИ РХБОС 1 ЕИ СТЕБЛЯ ОВРЕЖДЕНИЯ ПРИМОЛД ИРОВА СПОСО ПОВЕ П:1 г(. ч Нег %) г.Л; ДЛ 51 ПО)ЯУгСНИЯ ГЧ ТЫХ СТЕК З 5 Н- ных деталей грактикуес) сэзмсст ОС МОЛЛИРОЗЯНИЕ НЕ",КОЛЬКИХ стов стокла, Во избе)кагние позэсждения соприкасающихся полироВЯЗ 1 гиь)Х ПОБо)ЭХНС:Тси СТСКЭЛ В ПРО. )",.Ссз .",ДЛИРДБЯ)И 1 Па ЭГ ПДБЕ Х- ности наносят зашитные слои. В качос 5 вве зящитных слоев применяют"я: сяткя, мел, доломит, сульфат 5 Ятрия, Все этги вешества не обеспсч)гвя)дт получения поверхности хоро)пего качсстза. Н оэприкя аю- П Х я П,)БС,)хгОСТБХ СТСКОЛ ПдяВ- )г 01 5 ХНдпдг г" Ен:ЫС ДЕ 1)ггтЫ котэрс резко ухудьняот качество нуть)х сталей и обу:лдзливаОт Бь)сэБ)1 и)О;с":т бргска В прдизвдлсз)вс. 1(розс поо, при мдллировании 11.",).Х;) ПЭ Э:".СХОЛИ СПСКЯНгяЕ СТС.,х г.; каза ;1:Сследоза)ия, Сти Ст гхза В ПРЭЦЕСС МОЛЛИЭОВЯ- гпя, г:)е)с;авл 5:От собою пзъязвлс Н. 1 лусспдю 1 - ч 0 мпк сн.;.)тс ЕЬСКтЫ БЭЗЗИКЯЮт ОДНСГЗРЕМЕНгНОСТЯ)ОЯгв АНЮТ ОН)Б Зт 1, 1)ТГ ЗЦЯЗЛ гвап;)Я ТЗСЭДЫХ ЧЯстпц Б;т, лэ. М)Огдчпсле)ыс ОПЫТЫ. ПР ОБЕДЕН П ЬС В Л ЯООР ВТОРИИ и в заводских условгях. показали, ЧТО ЭТ:1 Ча Т,:1 ЦЫ ПОПЯ,Я)ДТ НЯ СТСК- .о из си,:)икяной п.л)1 Окружающей атмс фсры, нд В основном со- ДСР)КЯТ:5 Б Х 13 ТЕРП 1 ЛЯХ, КОТОРЫС :;, ПЭЛЪЗгют В КЯ -С тве ЗЯПИТНЬ 1 Х СЗ) О С ВД , т,"1 ч)ач 1 сп;1 я с)Октэз, вызыг 1 1,:1 ЦЯ)11 ЗаПзп:с: д;лэя, пред"Ястся обра- "ЗЬ.-Я Ь ПО С;й П тп ОМОЩИ ОКИСИ 1 Я Г 1 Я "О".Э)ЯЯ П Я)Д";5 КС.ЧСЬ 1)1 СМ 1,)И .ж,1;П)" 1;С:ЯГ)Л 11- че:кэ:о магии.;текло кэпс;1 с.,. С);то:1 г и:клю- МЯГПи В КЧС ЗС 351:Ц:1 ТЬОГЭ .,ЗОЯ и точнпкдм тзср.ь х ч)сзпц может ОЫТЬ ТОЛЬКО ПЬЬ" Ь ОК)ЖЯ 0 ПЕ 1 ЯТг О " Б) е г) ь С О зт , " с 1е1, г) д ) с с - : Ь 1:Ь:й ЗЭЗ.О": )Я ЗЯБОЦЕ )Е ОС -, ТБЛЯ, 5 БОБджин г Поэтому тртдсд ззбехЯть пэпадани частиц силикатной пыг:. на стекло.1 яст)цы пыли, 1:.хэдяцпеся в ат- МЭ."фес БЭ БЗБЕПСНБО)1 .0 ТОЯН.1 И,,оо 94000 П р е д м е т и з о б р е т е н и я Еомнтет но девам ваооретепой ц отврытий ври Совете Министров СССР Редактор 8. Л, Иванов И 1 ео 1)мацинно-иадательсний отдел.Ооисл 0,1 и, а. Зак, 453.1,Под 1 т, и иен. 31),1 Х-ЫЯ г. Ти 1 аж зо 50. Цена 25 кон. Гор. Лтаты 1 ии тнногро,"иии Х 2 Мвниоте 1 ство культуры т 1 уваиской ЛССР..имеют размеры 5 - 7 микрон. Если нанести на поверхность стекла слой окиси магния толщиной 10 - 20 микрон, то все твеЬдые частицы погрузятся в слой и не будут касаться поверхностей стекла, а следовательно, не будут повреждать их. Кроме устранения дефектов на поверхности стекла нанесение окиси магния позволяет также избежать скле(ивапня листов стекла при нагреве их до 600.01 оись магния наносится на поверхность стекла следующим образом,В металлический ящик заг 1 ружается стружка металлического магния, перекрывается металлической сеткой, а оверху помещается стекло. Стружку поджигают, и копоть осаждаетоя на стекле, Сетка предназначена для равномерного копчения и предотвращения попадания крупных частиц несгоревшего металлического магиия на поверхносп ь стекла. Процесс копчения длится 3 - 5 минут.Капчению:подвергаются обе соприкасающиеся полированные поверхности, При накладывании одно. го стекла на другое во избежание н а рушени я р ааномер ности слоя оии. си ма,гния между ним:и помещаются прокладки из бумаги.Опыты по моллированию стекла с использаванием окиси магния в качестве защитного слоя показали, что поверхность стекла почти не имеет дефектов и отличается хорошим качест 1 вам. После моллиравания стекол окись мапния легко уда. ляется с поверхности, не оставляя никаких следов. Способ . предохранения полированных поверхностей стеклянных листов от повреждения при совместном моллиравании путем нанесения защитных слоев на саприкасаюш 1 иеся поверхности, о тл,и ч а ющи йс,я тем, что для образования защитного слоя применяют окись магния, которую наносят копчением при сжигании металлического магния.
СмотретьЗаявка
411899, 04.02.1950
Алексеенко М. П, Кузнецов А. Я
МПК / Метки
МПК: C03B 23/02, C03B 29/02
Метки: листов, моллировании, поверхностей, повреждения, полированных, предохранения, совместном, стеклянных
Опубликовано: 01.01.1952
Код ссылки
<a href="https://patents.su/2-94000-sposob-predokhraneniya-polirovannykh-poverkhnostejj-steklyannykh-listov-ot-povrezhdeniya-pri-sovmestnom-mollirovanii.html" target="_blank" rel="follow" title="База патентов СССР">Способ предохранения полированных поверхностей стеклянных листов от повреждения при совместном моллировании</a>
Способ образования металлического герметизирующего слоя на поверхности уплотнительных элементов
Номер патента: 324902
Опубликовано: 10.05.2000
Авторы: Ванин, Камардин, Поляков
МПК: F16J 15/08
Метки: герметизирующего, металлического, образования, поверхности, слоя, уплотнительных, элементов
1. Способ образования металлического герметизирующего слоя на поверхности уплотнительных элементов, например, в вакуумных устройствах, отличающийся тем, что, с целью образования мелкодисперсного слоя с наименьшим возможным пределом текучести, между уплотнительными элементами размещают прокладку из материала, образующего герметизирующий слой, в зоне уплотнения создают вакуум, прокладку обжимают уплотнительными элементами, выдерживают при заданном усилии обжатия и заданной температуре некоторое время, затем уплотнительные элементы разводят и повторяют весь цикл несколько раз.2. Способ по п.1, отличающийся тем, что при разведении уплотнительных элементов последние отрывают от...
Способ изготовления трубообразных металлических проводников со сверхпроводящим слоем на поверхности
Номер патента: 1166670
Опубликовано: 07.07.1985
Авторы: Карл-Хайнц, Петер, Фридрих
МПК: H01B 12/00, H01B 13/004
Метки: металлических, поверхности, проводников, сверхпроводящим, слоем, трубообразных
...в виде спирали согласно изобретению позволяет в относительно малых печах для отжига разместить большие длины отжигаемой трубы. При этом подвешивание на неметаллическом держателе с расстоянием между отдельными вит,ками обеспечивает отсутствие спаивания отдельных витков между собой и с держателем.Для предлагаемого способа особенйо рациональной оказалась комбинация материалов ниобий-олово, При этом сначала изготовляют слоистую лечту из меди и ннобия, которую формируют в гофрированную трубу, а затем на гофрированную трубу наносят слой олова для образования слоя ЙЪ51 . Однако можно осуществлять нанесение слоя олова и перед гофрированием, Соединение между медью и ниобием производят путем втирания щеткой частиц меди в поверхность ниобия и...
Способ образования металлического герметизирующего слоя на контактирующих поверхностях уплотнительных элементов
Номер патента: 296456
Опубликовано: 10.05.2000
Авторы: Ванин, Камардин, Поляков
МПК: F16J 15/12
Метки: герметизирующего, контактирующих, металлического, образования, поверхностях, слоя, уплотнительных, элементов
Способ образования металлического герметизирующего слоя на контактирующих поверхностях уплотнительных элементов запорных и разъемных устройств, работающих в условиях вакуума или избыточного давления, заключающийся в помещении уплотнительных элементов в вакуум, обжатии их, выдержке при усилии обжатия и температуре, обеспечивающих молекулярно-диффузионное сцепление контактирующих поверхностей, разведении их с отрывом друг от друга и повторении всего цикла несколько раз, отличающийся тем, что, с целью упрощения технологического цикла при одновременном улучшении характеристик слоя, металлический герметизирующий слой формируют на контактирующих поверхностях уплотнительных элементов...
Способ определения глубины трещин на поверхности металлических изделий с наплавленным слоем
Номер патента: 1578617
Опубликовано: 15.07.1990
Авторы: Басов, Гаврилин, Денисенко, Пыжов, Талалайкин, Шмидт, Ясинский
МПК: G01N 27/02
Метки: глубины, металлических, наплавленным, поверхности, слоем, трещин
...которого отградуирована в единицах напряжения. Измеряют разность потенциалов О. на бездефектной поверхности основного материала валков, Измеряют разность потенциалов Он на бездефектной поверхности наплавлен ного материала. Измеряют разность потенциалов Оз на этало1578617 Глубина трещин, определенная по способу-прототипу, мм1 Глубина трещин, определенная попредлагаемому способу,мм Глубина трещин, определенная по глубине проточки, мм Валок, М Погрешность измерений (по предлагаемому способ,) %х 100 Погрешность измерений (по прототипу) %Заказ 1913 Тираж 517 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород,...
Способ создания контактных слоев на поверхности оптических полупроводниковых кристаллов типа aiibvi
Номер патента: 1725700
Опубликовано: 15.05.1994
Авторы: Загоруйко, Карпова, Комар, Терейковская
МПК: H01L 21/28
Метки: aiibvi, контактных, кристаллов, оптических, поверхности, полупроводниковых, слоев, создания, типа
СПОСОБ СОЗДАНИЯ КОНТАКТНЫХ СЛОЕВ НА ПОВЕРХНОСТИ ОПТИЧЕСКИХ ПОЛУПРОВОДНИКОВЫХ КРИСТАЛЛОВ ТИПА AIIBIV, включающий обезжиривание, промывку и нанесение на поверхность кристалла металлического слоя, отличающийся тем, что, с целью получения однородного по толщине механически прочного слоя при сохранении оптических свойств кристаллов и упрощения процесса, обезжиривание проводят в насыщенном растворе кальцинированной соды в течение 20 - 30 мин при 18 - 25oС, металлический слой наносят при 10 - 15oС путем осаждения серебра из смеси щелочного раствора аммиаката серебра следующего состава, мас. % :Азотнокислое серебро 1,57Гидрат окиси калия (45% -ный) 2,27Водный аммиак (25% -ный) 17,79
Предыдущий патент: Экспериментальная паровая или газовая турбокомпрессорная установка
Следующий патент: Шлюзовое приспособление к всасывающей пневматической установке для приема и выдачи цемента и других сыпучих материалов
Случайный патент: Пылеуловитель
