Привод ножа режущего аппарата
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1794366
Авторы: Акопджанян, Артюхин, Гаспарян, Джавахян, Кавторин
Текст

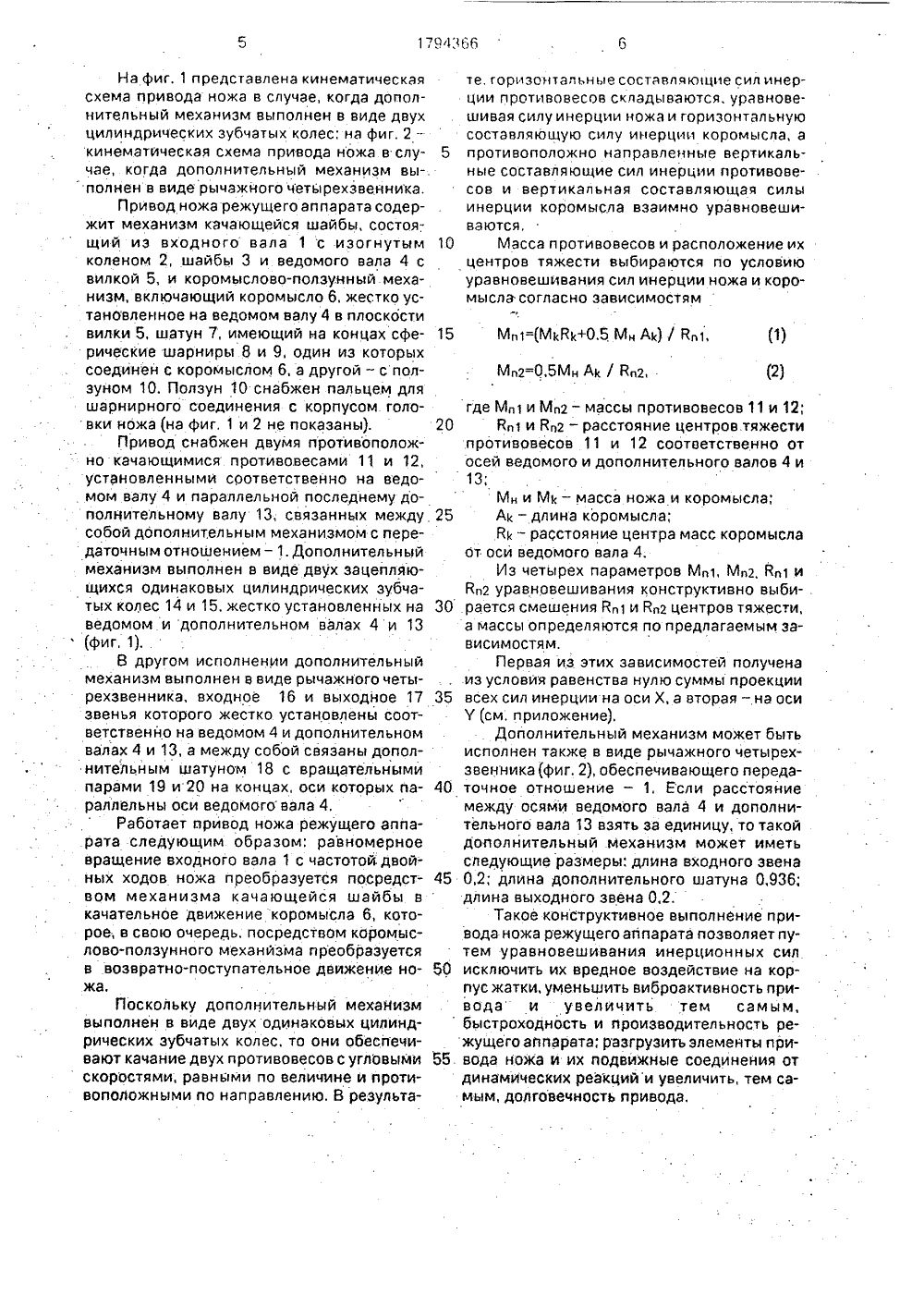

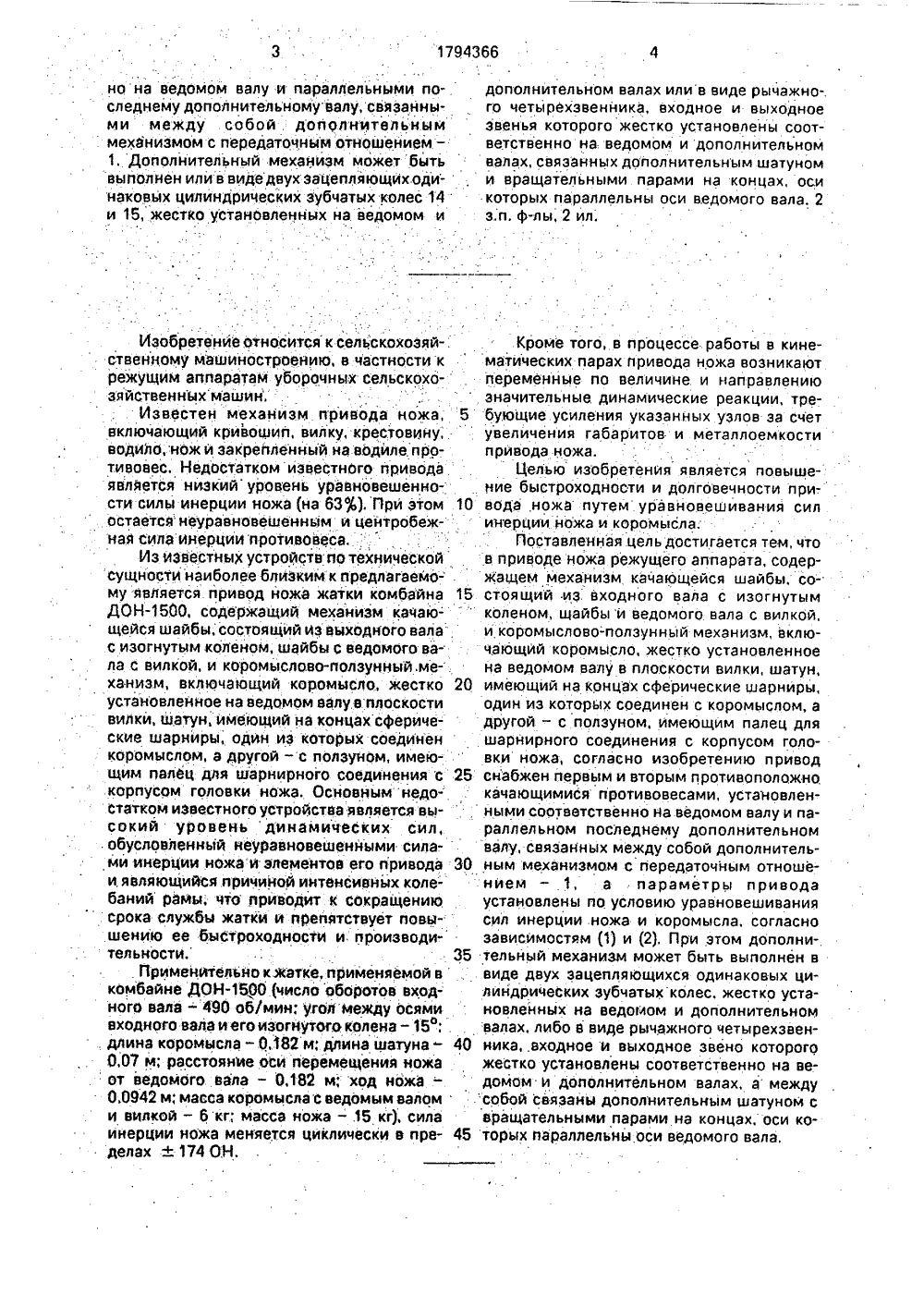

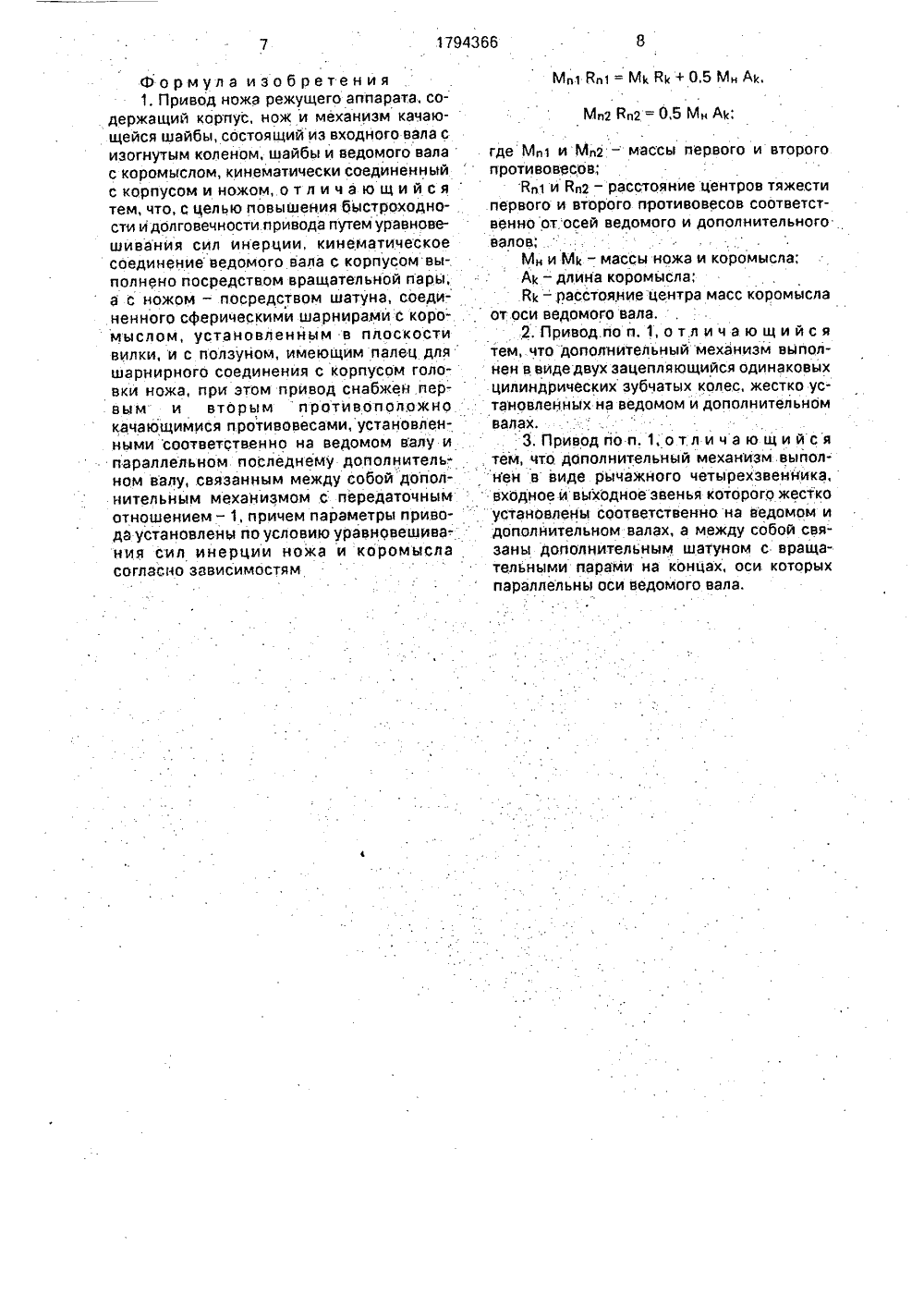

С 0103 СОВЕ ТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 19) 51) ОПИСАНАВТОРСКОМУ Н ДЕТЕЛЬСТВУ и ГОСУДАРСТВЕ+ОЕ ПАТЕНТНВЕДОМСТВО СССР(71) Ереванский политехнический институт им, К;Маркса, Научно-производственное объединение по сельскохозяйственному машинрстроению "ВИСХОМ"(72) Р,П,Джавахян, З.А.Акопджанян, К,ВЛаспарян, В.ф, Артюхин и С.В.Кавторин (56) Авторское свидетельство СССР ЬЬ 1565386, кл. А 01 О 34/30, 1988.(54) ПРИВОД НОЖА РЕЖУЩЕГО АППАРАТА(57) Изобретение предназначено для исользования в аппаратах уборочных сель 1794366О 34/30 скохозяйственных машин и позволяет повысить быстроходность и долговечность привода путем уравновешивания сил инерции ножа и коромысла. Привод ножа содержит механизм качающейся шайбы, состоящий из входного вала 1 с изогнутым коленом 2, шайбы 3 и ведомого вала 4 с вилкой 5 и коромыслово-ползунный механизм, включающий коромысло 6, жестко установленное на ведомом валу в плоскости вилки, шатун 7, имеющий на концах сферические шарниры 8, один из которых соединен с коромыслом, а другой - с ползуном. Привод снабжен двумя противоположно качающимися противовесами 11 и 12, установленными соответствен1794366 но на ведомом валу и параллельными последнему дополнительному валу, связанными между собой дополнительным мехйнизмом с передаточным отношением. - 1. Дополнительный механизм может быть выполнен или в виде двух зацепляющих одинаковых цилиндрических зубчатых колес 14 и 15, жестко установленных на ведомом и Изобретение относится к сельскохозяйственному машиностроению, в частности к Кроме того, в процессе работы в кинематических парах привода ножа возникают режущим аппаратам уборочных сельскохозяйственныхмашин,Известен механизм привода ножа,переменные по величине и направлению значительные динамические реакции, требующие усиления указанных узлов эа счет включающий кривошип, вилку, крестовину, водило,:нож и закрепленйый на водиле проувеличения габаритов и металлоемкостипривода ножа. Целью изобретения является повышение быстроходности и долговечности при-. тивовес. Недостатком известного привода является низкий уровень уравновешенности силы инерции ножа (на 63),При этом 10 вода, ножа путем уравновешивания сил остается неуравновешенным и центробежная сила ийерции противовеса,инерции ножа и коромысла, Поставленная цель достигается тем, что Из известных устройств по техническойсущности наиболее близким к предлагаемов приводе ножа режущего аппарата, содержащем механизм качающейся шайбы, со 15 му является привод ножа жатки комбайна стоящий .из. входного вала с изогнутым ДОН, содержащий механизм качающейся шайбы, состоящий из выходного вала коленом, шайбыи ведомого вала с вилкой, и коромыслово-полэунный механизм, вклюс изогнутым коленом, шайбы с ведомого вала с вилкой, и коромыслово-ползунный.мечающий коромысло, жестко установленное на ведомом валу в плоскости вилки, шатун,20 ханизм, включающий коромысло. жестко имеющий на концах сферические шарниры,установленное на ведомом валуа плоскости вилки, шатун, имеющий на концах сферические шарниры, один из которых соединен коромыслом, а другой - с ползуном, имеюодин из которых соединен с коромыслом, а другой - с ползуном, имеющим палец для шарнирного соединения с корпусом головки ножа, согласно изобретению привод снабжен первым и вторым противоположно щим палец для шарнирного соединения с корпусом головки ножа. Основным недо- . качающимися противовесами, установлен- статком известного устройства является вы- ными соответственно на ведомом валу и пасокий уровень динамических сил, обусловленный неуравновешенйыми силараллельном последнему дополнительном валу, связанных между собой дополнительным механизмом с передаточным отношеи являющийся. причиной интенсивных коле- нием - 1, а параметры привода баний рамы, что приводит к сокращению установлены по условию уравновешивания срока службы жатки и препятствует повышению ее быстроходности и, производисил инерции ножа и коромысла, согласно зависимостям (1) и (2). При этом дополнительности. 35 тельный механизм может быть выполнен в Применительно касатке, применяемой вкомбайне ДОН.(число оборотов входвиде двух зацепляющихся одинаковых цилиндрических зубчатых колес, жестко устаного вала - 490 об/мин;угол между осями . новленных на ведомом и дополнительном входного вала и его изогнутогоколенаО; .:валах, либо в виде рычажного четырехзвенника,.входное и выходное звено которого жестко установлены соответственно на ведомом и дополнительном валах, а между собой связаны дополнительным шатуном с 0,0942 м; масса коромысла с ведомым валом и вилкой - 6 кг; масса ножа - .15 кг), силаинерции ножа меняется циклически в пределах + 174 О.Н. вращательными парами на концах, оси ко 45 торых параллельны.оси ведомого вала,ми инерции ножа и элементов его привода 30 длина коромысла - 0,182 м; длина шатуна" 400,07 м; расстояние оси перемещения ножа: от ведомого вала - 0,182 м; ход ножа дополнительном валах илив виде рычажно-. го четырехэвенника, входное и выходное звенья которого жестко установлены соответственно на ведомом и дополнительном валах, связанных дополнительным шатуном и вращательными. парами на концах, оси которых параллельны оси ведомого вала. 2 з,п, ф-лы, 2 ил, 1794366На фиг, 1 представлена кинематическаясхема привода ножа в случае, когда дополнительный механизм выполнен в виде двухцилиндрических зубчатых колес; нэ фиг, 2 -кинематическая схема привода ножа в случае, когда дополнительный механизм выполнен в виде рь 1 чажного четырехзвенника.Привод ножа режущего аппарата содержит механизм качающейся шайбы, состоящий иэ входного вала 1 с изогнутымколеном 2, шайбы 3 и ведомого вала 4 свилкой 5, и коромыслово-полэунный механизм, включающий коромысло б, жестко установленное на ведомом валу 4 в плоскостивилки 5, шатун 7, имеющий на концах сферические шарниры 8 и 9, один из которыхсоединен с коромыслом 6, а другой - с ползуном 10. Ползун 10 снабжен пальцем дляшарнирного соединения с корпусом головки ножа (на фиг. 1 и 2 не показаны).Привод снабжен двумя противоположно качающимися противовесами 11 и 12,установленными соответственно на ведомом валу 4 и параллельной последнему дополнительному валу 13, связанных междусобой дополнительным механизмом с передаточным отношением - 1. Дополнительныймеханизм выполнен в виде двух зацепляющихся одинаковых цилиндрических зубчатых колес 14 и 15, жестко установленных наведомом и дополнительном валах 4 и 13(фиг, 1),В другом исполнении дополнительныймеханизм выполнен в виде рычажного четырехзвенника, входное 16 и выходное 17звенья которого жестко установлены соответственно нэ ведомом 4 и дополнительномвалах 4 и 13, а между собой связаны дополнительным шатуном 18 с вращательнымипарами 19 и 20 на концах, оси которых параллельны оси ведомого вала 4.Работает привод ножа режущего аппарата следующим образом; равномерноевращение входного вала 1 с частотой.двойных ходов ножа преобразуется посредством механизма качающейся шайбы вкачательное движение коромысла 6, которое, в свою очередь, посредством коромыслово-полэунного механизма преобразуетсяв возвратно-поступательное движение ножа,Поскольку дополнительный механизмвыполнен в виде двух одинаковых цилиндрических зубчатых колес, то они обеспечивают качание двух противовесов с угловымискоростями, равными по величине и противоположными по направлению. В результа те, горизонтальные составляющие сил инерции противовесов складываются, уравновешивая силу инерции ножа и горизонтальную составляющую силу инерции коромысла, а 5 противоположно направленные вертикальные составляющие сил инерции противовесов и вертикальная составляющая силы инерции коромыс.ла взаимно уравновешиваются,10 Масса противовесов и расположение ихцентров тяжести выбираются по условию уравновешивания сил инерции ножа и коромысла согласно зависимостям 15 Мп 1=(МкВ+0,5 Мн Ак) l Йп 1, 1) Мп 2=0,5 Мн АК / Нп 2,(2) Где Мп 1 и Мп 2 массы противовесов 11 и 12;20 Вп 1 И ЙП 2 - раССтсяНИЕ цЕНтрОВ. тяжЕСтИ.противовесов 11 и 12 соответственно отосей ведомого и дополнительного валов 4 и13;Мн и Мк - масса ножа и коромысла;25 А - длина коромысла;Як - расстояние центра масс коромыслаот оси ведомого вала 4.Из четыРех паРаметРов Мп 1, Мп 2, Йп 1 иКп 2 УРавновешиваниЯ констРУктивно выби 30 раЕтСя СМЕШЕНИЯ йп 1 И Яп 2 цЕНтрОВ тяжЕСтИ,а массы определяются по предлагаемым зависимостям,Первая из этих зависимостей полученаиз условйя равенства нулю суммы проекции35 всех сил инерции на оси Х, а вторая - на осиУ (см, приложение),Дополнительный механизм может бытьисполнен также в виде рычажного четырехзвенника фиг. 2), обеспечивающего переда 40 точное отношение - 1, Если расстояниемежду осями ведомого вала 4 и дополнительного вала 13 взять за единицу, то такойдополнительный механизм может иметьследующие размеры: длина входного звена45 0,2; длина дополнительного шатуна 0,936;длина выходного звена 0,2.Такое конструктивное выполнение привода ножа режущего аппарата позволяет путем уравновешивания инерционных сил50 исключить их вредное воздействие на корпус жатки, уменьшить виброактивность привода и увеличить тем самым,быстроходность и производительность режущего аппарата; разгрузить элементы при 55 вода ножа и их подвижные соединения отдинамйческих реакций и увеличить, тем самым, долговечность привода.Формула изобретения 1. Привод ножа режущего аппарата, содержащий корпус, нож и механизм качающейся шайбы, состоящий из входного вала с изогнутым коленом, шайбы и ведомого вала с коромыслом, кинематически соединенный с корпусом и ножом, о т л и ч а ю щ и й с я тем, что, с целью повышения быстроходности и долговечности привода путем уравновешивания сил инерции, кинематическое соединение ведомого вала с корпусом выполнено посредством вращательной пары; а с ножом - посредством шатуна, соединенного сферическими шарнирами с коро-. мыслом, установленйым в плоскости вилки, и с ползуном, имеющим палец для шарнирного соединения с корпусом головки ножа, при этом привод снабжен первым и вторым протйвоположно качающимися противовесами, установленными соответственно на ведомом валу и параллельном последнему дополнительном валу, связанным между собой дополнительным механизмом с передаточным отношением - 1, причем параметры привода установлены по условию уравновешивания сил инерции ножа и коромысла согласно зависимостям Мп 1 Вп 1 = М Вм + 0,5 Мн Ам.Мп 2 Вп 2 = 0,5 Мн Аи;где М 1 и М 2 - массы первого и второго противовесов;Яп 1 и Йп 2- расстояние центров тяжести первого и второго противовесов соответственно от,осей ведомого и дополнительного валов;Мн и М - массы ножа и коромысла; Ак - длина коромысла;Й - .расстояние центра масс коромысла от оси ведомого вала.,2. Привод.по п. 1, о т л и ч а ю щ и й с я тем, что дополнительный механизм выполнен в виде двух зацепляющийся одинаковых цилиндрических зубчатых колес, жестко установленных на ведомом и дополнительном валах.3. Привод йо и. 1, о т л и ч а ю щ и й с я , тем, что дополнительный механизм.выполнен в виде рычажного четырехзвенйика,входное и выхбдное звенья которого жестко установлены соответственно на ведомом и дополнительном валах, а между собой связаны дополнительным шатуном с вращательными парами на концах, оси которых параллельны оси ведомого вала.1794366 оставитель Р,Джавахянехред М.Моргентал Кор Н,Король. Редактор роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 Заказ 379 ТиражПоддисное ВНИИПИ Государственного комитета по изобретенйям и открытиям ори ГКНТ С 113035, Москва, Ж, Раушская наб 4 И
СмотретьЗаявка
4873914, 15.10.1990
ЕРЕВАНСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. К. МАРКСА, НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО СЕЛЬСКОХОЗЯЙСТВЕННОМУ МАШИНОСТРОЕНИЮ "ВИСХОМ"
ДЖАВАХЯН РАЗМИК ПАТВАКАНОВИЧ, АКОПДЖАНЯН ЗАВЕН АРАРАТОВИЧ, ГАСПАРЯН КАРЕН ВОЛОДЯЕВИЧ, АРТЮХИН ВЛАДИМИР ФОМИЧ, КАВТОРИН СЕРГЕЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01D 34/30
Метки: аппарата, ножа, привод, режущего
Опубликовано: 15.02.1993
