Устройство для передачи информации с защитой от ошибок

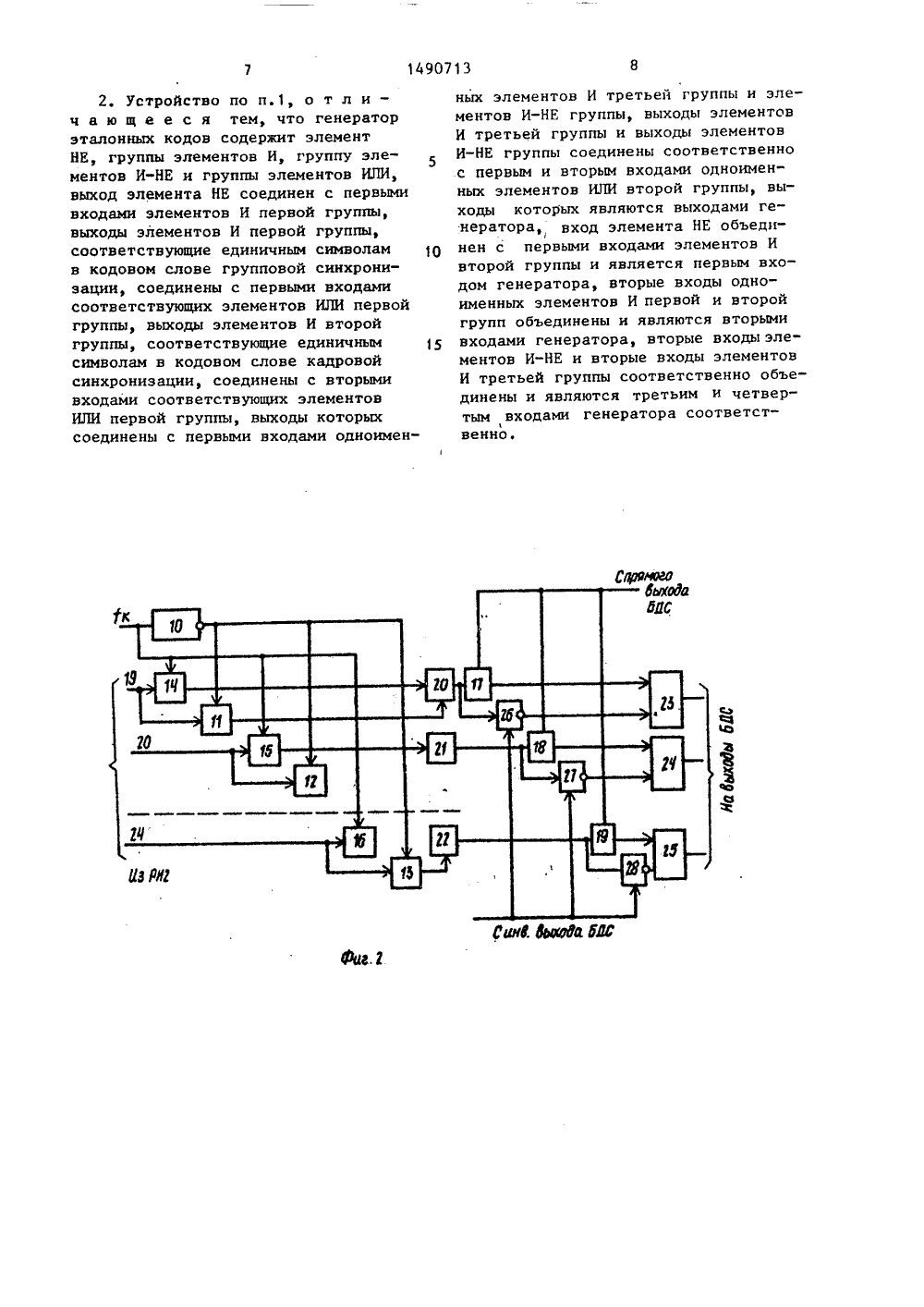

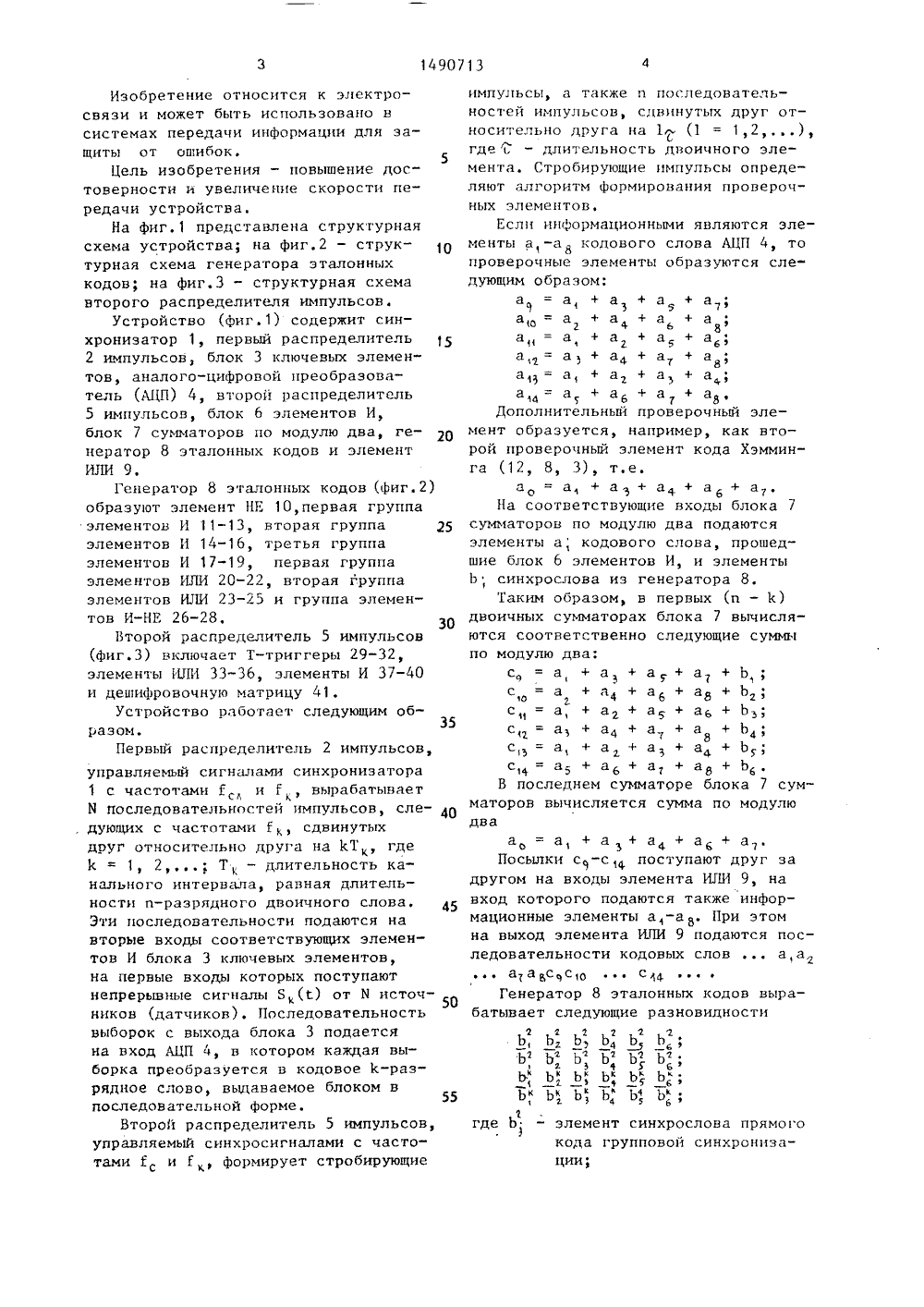

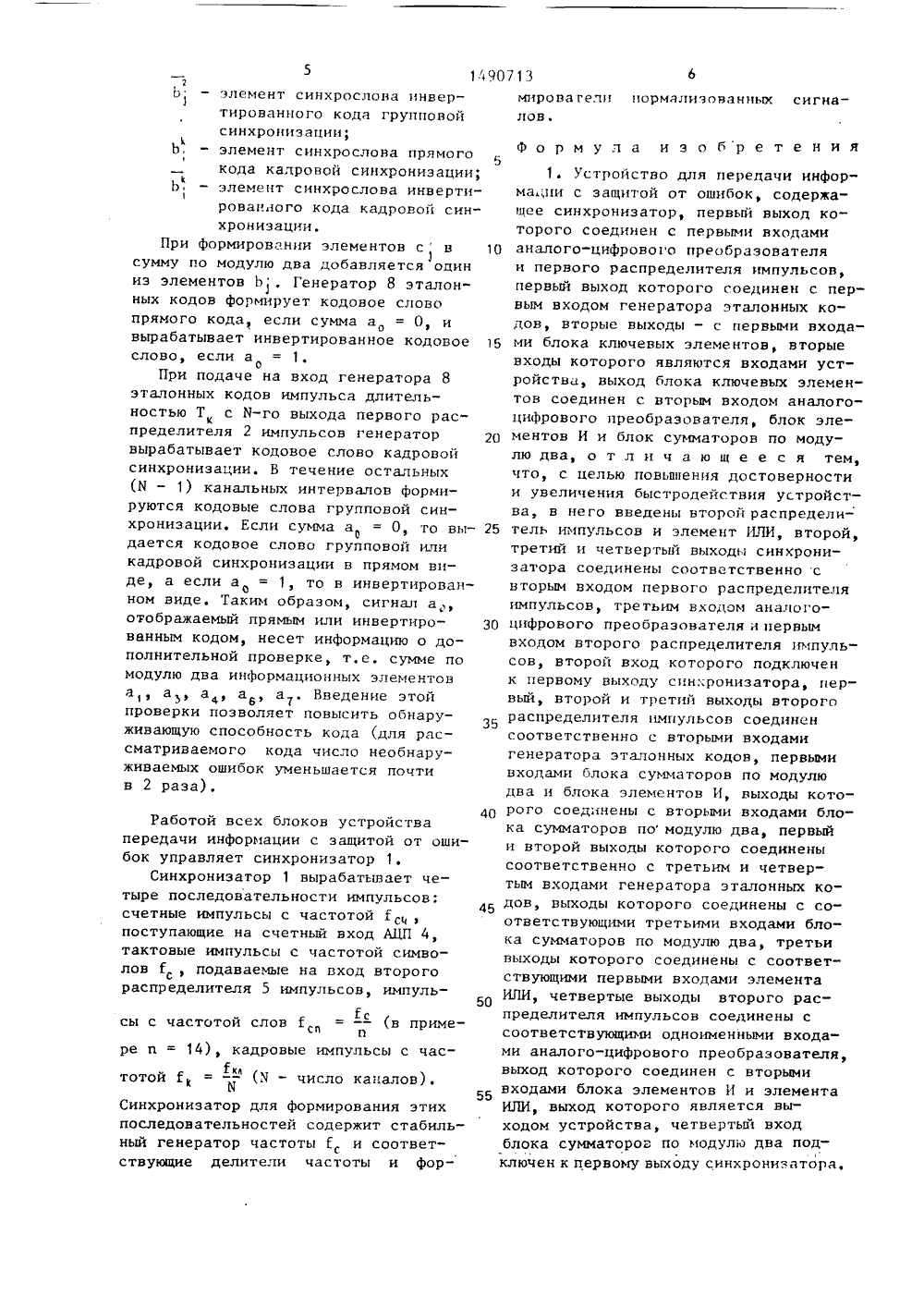

.8)тельствоМ 13/00,РЕДАЧИ ИНФО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ПЮТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к техникеэлектросвязи и может быть использовано в системах передачи информация длязащиты от ошибок, Цель изобретенияповышение дос.товерности и увеличениескорости передачи устройства. Устройство содержит синхронизатор 1, первыйраспределитель 2 импульсов, блок 3,ключевых элементов, АПП 4, второй распределитель 5 импульсов, блок 6 элементовИ, блок 7 сумматоров по модулю два,генератор 8 эталонных кодов и элементИЛИ 9. 1 з,п, ф-лы, 3 ил.Изобретение относится к электросвязи и может быть использовано всистемах передачи информации для защиты от ошибок,Цель изобретения - повышение достоверности и увеличение скорости передачи устройства,На фиг.1 представлена структурнаясхема устройства; на фиг.2 - структурная схема генератора эталонныхкодов; на фиг,3 - структурная схемавторого распределителя импульсов.Устройство (фиг.1) содержит синхронизатор 1, первый распределитель2 импульсов, блок 3 ключевых элементов, аналого-цифровой преобразователь (АЦП) 4, второй распределитель5 импульсов, блок 6 элементов И,блок 7 сумматоров по модулю два, генератор 8 эталонных кодов и элементИЛИ 9.Генератор 8 эталонных кодов (фиг.2)образуют элемент НЕ 10,первая группаэлементов И 11-13, вторая группа 25элементов И 14-16, третья группаэлементов И 17-19, первая группаэлементов ИЛИ 20-22, вторая группаэлементов ИЛИ 23-25 и группа элементов И-НЕ 26-2830Второй распределитель 5 импульсов. дующих с частотами Г 1 сдвинутыхдруг относительно друга на 1 Т, где1 с = 1, 2,; Т, - длительность канального интервала, равная длительности и-разрядного двоичного слова.Эти последовательности подаются навторые входы соответствующих элементов И блока 3 ключевых элементов,на первые входы которых поступаютнепрерывные сигналы Б(С) от И источников (датчиков). Последовательностьвыборок с выхода блока 3 подаетсяна вход АЦП 4, в котором каждая выборка преобразуется в кодовое 1 с-разрядное слово, выдаваемое блоком в55последовательной форме.Второй распределитель 5 импульсов,управляемый синхросигналами с частотами 1 с и Г , формирует стробирующиегЬ, Ь"; г к 1 и Ьч Ьк Ь" Ь Ъ" Ь" г 3 4 где Ъ - элемент кода гр ции;синхрослова прямогоупповой синхронизяимпульсы, а также п последовательностей импульсов, сдвинутых друг относительно друга на 1 (1 = 1,2,), гдеь - длительность двоичного элемента. Стробирующие импульсы определяют алгоритм формирования проверочных элементов.Если информационными являются элементы а,-я кодового слова АЦП 4, то проверочные элементы образуются следующим образом:а = а, + а + а + аа, - а +а +а +а2 4 6 8112. 5 6 ф4 7 яЯ 1=Я 1+ аг+ а + а4. Фя 14 = а + аб + а + я5 6 7Дополнительный проверочный элемент образуется, например, как второй проверочный элемент кода Хэмминга (12, 8, 3), т.е.ас, = а+ ЯЗ+ я 4 + аб+ а 7.На соответствующие входы блока 7 сумматоров по модулю два подаются элементы а, кодового слова, прошедшие блок 6 элементов И, и элементы Ь; синхрослова из генератора 8,Таким образом, в первых (и - 1) двоичных сумматорах блока 7 вычисляются соответственно следующие суммыпо модулю два:с=а +а+Я 5+а 7+Ь3 5 7 1 фс = а + Я 4 + а + ад + Ьгс 11 = а, + аг + а 5 + аь + Ьз+ Я 4 + а + а + Ь 47 Яс 1 з - а + аг+ а+ а 4+ Ь 5;С 14. = Я 5 + Я 6 + а, + ЯЯ + Ь 6.В последнем сумматоре блока 7 сумматоров вычисляется сумма по модулю дваЯО Я 1 + а 3+ Я 4 + а + агПосылки сг-с 1 поступают ДРУГ за другом на входы элемента ИЛИ 9, на вход которого подаются также информационные элементы а,-а . При этом на выход элемента ИЛИ 9 подаются последовательности кодовых словЯ,яга 7 ас с,оС 44Генератор 8 эталонных кодов вырабатывает следующие разновидности1490 Ь - .элемент синхрослова инвертированного кода групповойсинхронизации;Ь, - элемент синхрослова прямого5кода кадровой синхронизации;Ь - элемент синхрослова инвертированного кода кадровой синхронизации.При формировании элементов св 10 сумму по модулю два добавляется один из элементов Ъ. Генератор 8 эталонных кодов формйрует кодовое слово прямого кода если сумма а = О, и вырабатывает инвертированное кодовое 15 слово, если а = 1.При подаче на вход генератора 8 эталонных кодов импульса длительностью Т с И-го выхода первого раскпределителя 2 импульсов генератор 20 вырабатывает кодовое слово кадровой синхронизации, В течение остальных (И - 1) канальных интервалов Формируются кодовые слова групповой синхронизации. Если сумма а = О то выОдается кодовое слово групповой или кадровой синхронизации в прямом виде, а если а = 1, то в инвертированном виде, Таким образом, сигнал а отображаемый прямым или инвертиро- З 0 ванным кодом, несет информацию о дополнительной проверке, т,е. сумме по модулю два информационных элементов а а, а, аб, а 7. Введение этой проверки позволяет повысить обнару 35 живающую способность кода (для рассматриваемого кода число необнаруживаемых ошибок уменьшается почтив 2 раза). 1. Устройство для передачи информации с защитой от ошибок, содержащее синхронизатор, первый выход которого соединен с первыми входамианалого-цифрового преобразователяи первого распределителя импульсов,первый выход которого соединен с первым входом генератора эталонных кодов, вторые выходы - с первыми входами блока ключевых элементов, вторыевходы которого являются входами устройства, выход блока ключевых элементов соединен с вторым входом аналогоцифрового преобразователя, блок элементов И и блок сумматоров по модулю два, о т л и ч а ю щ е е с я тем,что, с целью повышения достоверностии увеличения быстродействия устройства, в него введены второй распределитель импульсов и элемент ИЛИ, второй,третий и четвертый выходы синхронизатора соединены соответственно свторым входом первого распределителяимпульсов, третьим входом аналогоцифрового преобразователя н первымвходом второго распределителя импульсов, второй вход которого подключенк первому выходу синхронизатора, первый, второй и третий выходы второгораспределителя импульсов соединенсоответственно с вторыми входамигенератора эталонных кодов, первымивходами блока сумматоров по модулюдва и блока элементов И, выходы которого соединены с вторыми входами блока сумматоров помодулю два, первыйи второй выходы которого соединенысоответственно с третьим и четвертым входами генератора эталонных кодов, выходы которого соединены с соответствующими третьими входами блока сумматоров по модулю два, третьивыходы которого соединены с соответствующими первыми входами элементаИЛИ, четвертые выходы второго распределителя импульсов соединены ссоответствующими одноименными входами аналого-цифрового преобразователя,выход которого соединен с вторымивходами блока элементов И и элемента ИЛИ, выход которого является выходом устройства, четвертый вход блока сумматоров по модулю два подключен к первому выходу синхронизатора,40 45 50 55 Работой всех блоков устройства передачи информации с защитой от ошибок управляет синхронизатор 1,Синхронизатор 1 вырабатывает четыре последовательности импульсов: счетные импульсы с частотой Гс, поступающие на счетный вход АЦП 4, тактовые импульсы с частотой символов Г , подаваемые на вход второго распределителя 5 импульсов, импульЕссы с частотой слов г = - (в примеспре и = 14), кадровые импупьсы с часгктотой Г = - (М - число каналов).кСинхронизатор для формирования этих последовательностей содержит стабильный генератор частоты Г и соответствующие делители частоты и формирова гели нормализованных сигналов.Формула изобретения10 15 2, Устройство по п.1, о т л и - ч а ю щ е е с я тем, что генератор эталонных кодов содержит элемент НЕ, группы элементов И, группу элементов И-НЕ и группы элементов ИЛИ, выход элемента НЕ соединен с первыми входами элементов И первой группы, выходы элементов И первой группы, соответствующие единичным символам в кодовом слове групповой синхронизации, соединены с первыми входами соответствующих элементов ИЛИ первой группы, выходы элементов И второй группы, соответствующие единичным символам в кодовом слове кадровой синхронизации, соединены с вторыми входами соответствующих элементов ИЛИ первой группы, выходы которых соединены с первыми входами одноименных элементов И третьей группы и элементов И-НЕ группы, выходы элементовИ третьей группы и выходы элементовИ-НЕ группы соединены соответственнос первым и вторым входами одноименных элементов ИЛИ второй группы, выходы которых являются выходами генератора, вход элемента НЕ объединен с первыми входами элементов Ивторой группы и является первым входом генератора, вторые входы одноименных элементов И первой и второйгрупп объединены и являются вторымивходами генератора, вторые входы элементов И-НЕ и вторые входы элементовИ третьей группы соответственно объединены и являются третьим и четвертым входами генератора соответственно.1490713 6(с инар) Составитель С,Берестевичедактор А.Огар Техред М.Дидык Корректор С.Черни Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 Заказ 3760/5 ВНИИПИ Госуда Тираж 884 Подписноественного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб д. 4/5
