Наглядное пособие по оптике

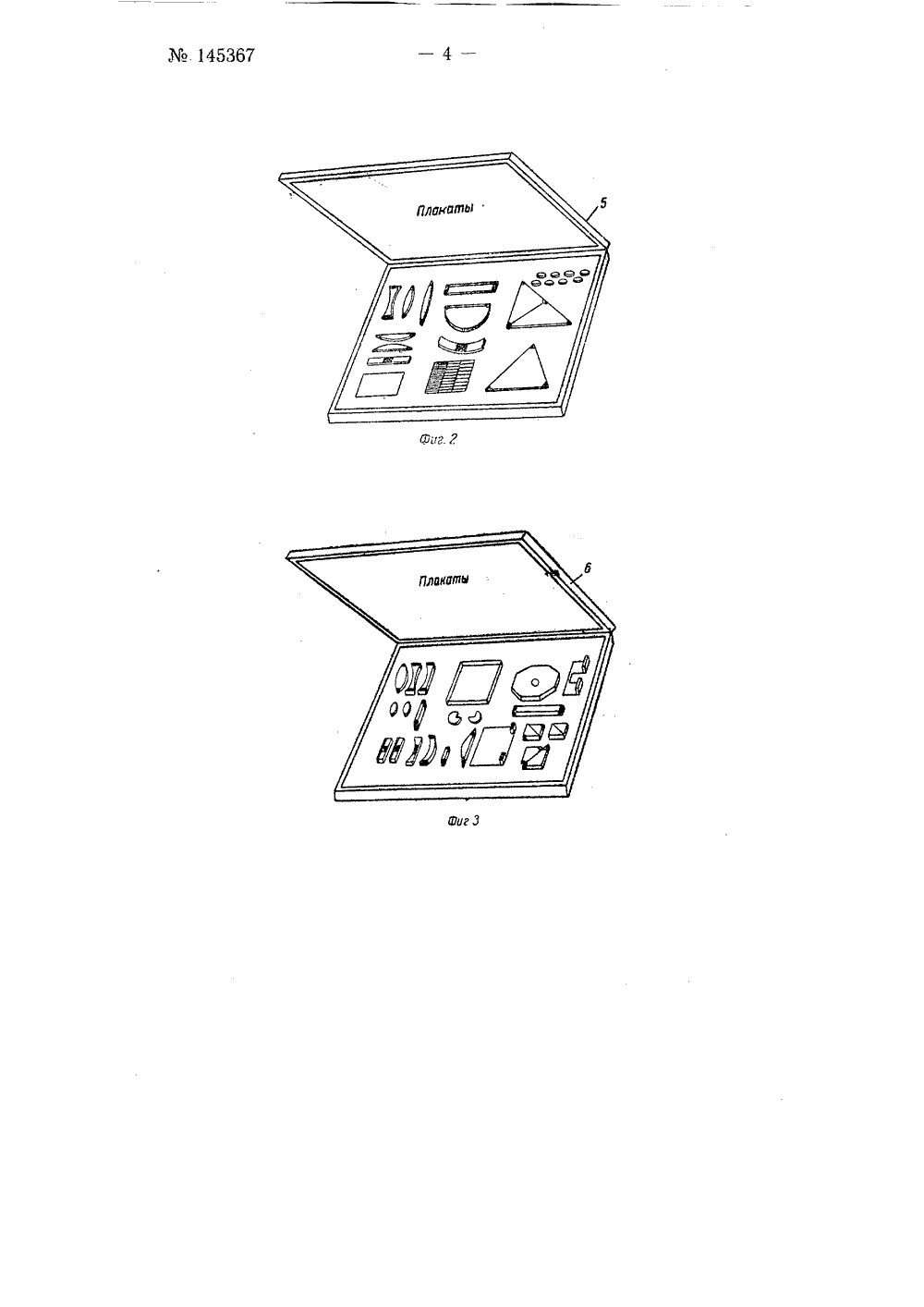

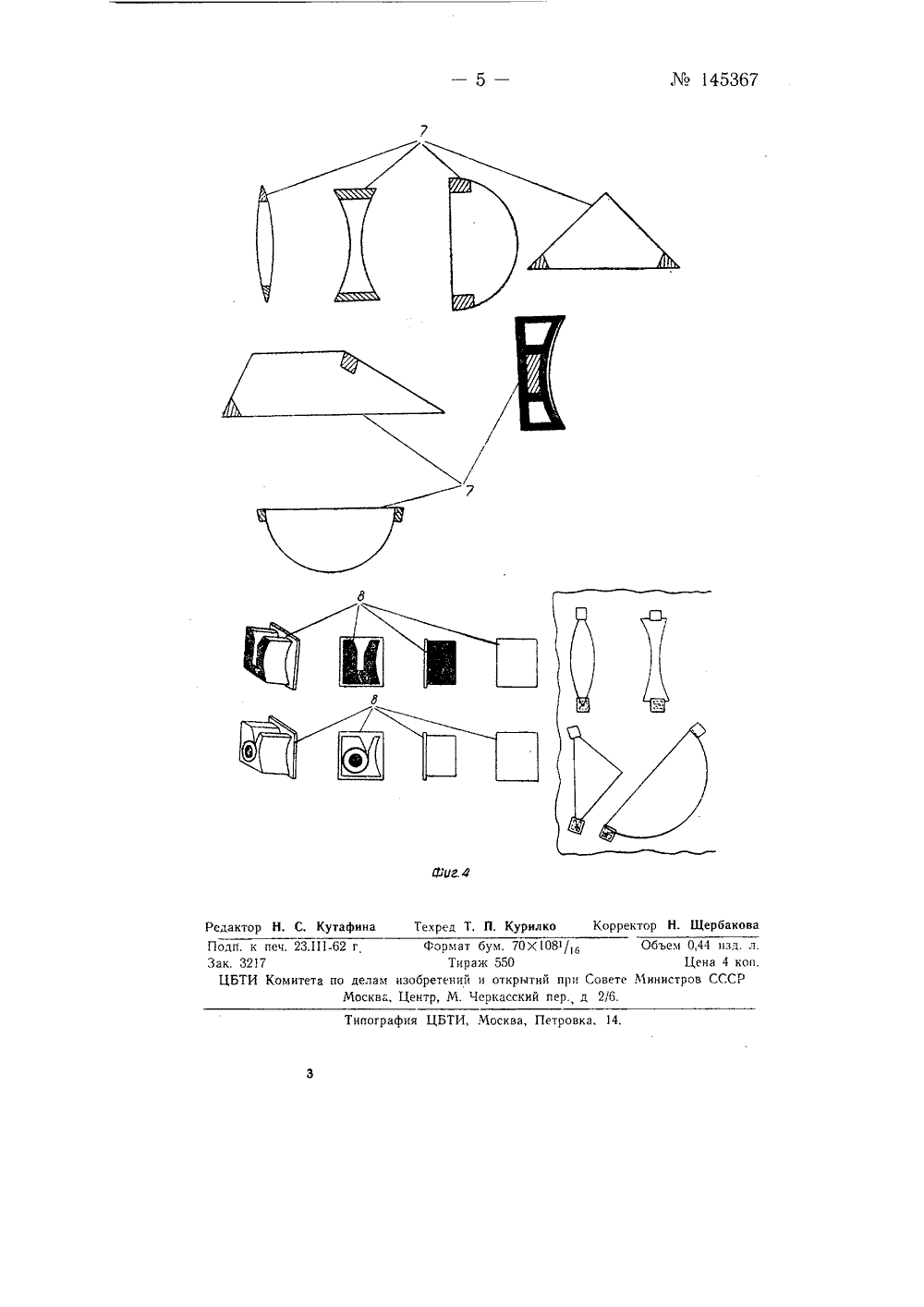

Класс 4211, 23 ва Юо 145367 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа Лв 170 В. Б. Гринберг НАГЛЯДНОЕ ПОСОБИЕ ПО ОПТИКЕЗаявлено 22 июня 1961 г. за735399/26 в Комитет по делам изооретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений5 за 962 г Известные наглядные пособия по оптике, содержащие плоский металлический экран, осветитель, комплект оптических деталей и набор плакатов с рисунками разрезов различных оптических узлов и приборов, а также магнитные держатели, служащие для крепления частей наглядного пособия к экрану, не обеспечивают быстрой сборки схем оптических узлов и приборов на экране для демонстрации хода лучей в них и требуют уточнения положения деталей.В предлагаемом наглядном пособии эти недостатки устранены тем, что плакаты содержат рисунки деталей с размерами, равными размерам соответствующих оптических деталей, входящих в комплект.На фиг. 1 изображен экран с осветителем; на фиг, 2 и 3 - наборы плоских оптических деталей; на фиг. 4 - варианты магнитных держателей описываемого пособия.Наглядное пособие по оптике содержит стальной плоский экран 1, наглухо прикрепленный к основанию 2. На экране на магнитном держателе размещен осветитель 3. Обе поверхности экрана 1 выполнены матово-белыми. На одной из этих поверхностей нанесен градусный круг 4 с двумя взаимно-перпендикулярными диаметрами, Крепление держателя осветителя 3 производят прикладыванием к поверхности экрана 1, что обеспечивает легкий перенос осветителя с задней поверхности на переднюю Для наглядной демонстрации опытов по оптике пособие снабжено наборами 5, б плоских оптических деталей на магнитных держателях, Магнитные держатели для оптических деталей могут быть различными В частности, оптические детали 7 выпускают либо с впрессованными в них или с приклеенными к ним магнитами, либо применяют отдельные магнитные держатели 8 в количестве 4 - 8 - 10 штук на один комплект. Количество наборов для демонстрации опытов обусловлено назначением пособия.145367Пособие снабжено также набором плакатов с рисунками разрезов различных оптических узлов и приборов, Рисунки этих деталей по своим размерам равны размерам соответствующих оптических деталей, входящих в комплект. Если по ходу объяснений оптического прибора (например, фотоаппарата, проекционного фонаря, глаза, микроскопа, телескопа, бинокля призматического, спектроскопа), в нем должно быть показано движение линз, то на рисунке должно быть изображено исходное состояние прибора линиями одного цвета, а окончательное - линиями другого цвета. К плакатам прилагаются также штампованные кольцевые магчиты. Оптические детали на рисунках должны соответствовать деталям в наборе. Плакаты выполняют на тонкой бумаге.При демонстрации законов оптики к аудитории поворачивают поверхность экрана 1 с градусным кругом 4, крепят к нему путем прикладывания плоское зеркало или стеклянный полуцилиндр так, чтобы их середина совпала с центром круга, а плоскость - с одним из диаметров, и направляют луч осветителя 3 в центр круга, после чего меняют наклон падающих лучей.При демонстрации хода лучей в сферических зеркалах, плоскопараллельной пластинке, призме и линзах к аудитории поворачивают экран чистой стороной и, приложив к ней оптические детали, направляют лучи света. При этом для получения на экране светящихся точек лучи осветителя 3 частично перекрывают непрозрачной пластиной со стороны экрана, двигая ее в щель для светофильтра,Для демонстрации оптических приборов на экран навешивают плакат с разрезным рисунком соответствующего прибора, прижимая его к экрану при помощи приданных кольцевых магнитов. Далее прикладывают линзы на те места, где на рисунке нанесены линзы, и направляют лучи По ходу объяснений линзы переносят на новые места рисунка или устанавливают новые линзы. При демонстрации лучевой схемы приборов надобность в рисунке отпадает.Описанное наглядное пособие по оптике может найти применение при изучении разделов оптики в средней и высшей школеПредмет изобретенияНаглядное пособие по оптике, содержащее плоский металлический экран, осветитель, комплект оптических деталей и набор плакатов с рисунками разрезов различных оптических узлов и приборов, а также магнитные держатели для прикрепления частей наглядного пособия к экрану, отл и ч а ющ е е с я тем, что, с целью быстрой сборками схем оптических узлов и приборов на экране для демонстрации хода лучей в них, плакаты содержат рисунки деталей с размерами, равными размерам соответствующих оптических деталей, входящих в комплект145367 дахтор Н, С, Кутафина Техред Т, П, Курилка Корректор Н. Щербакова Типография ЦБТИ, Москва, Петровка, 14. одп. к печ. 23.111.62 г чор ь ак. 3217 Т ЦБТИ Комитета по делам изобретенМосква, Центр, М бум. 70 Х 108 аж 550 и открытий Черкасский п
