Устройство для срезания кустарника и тонкомерных деревьев

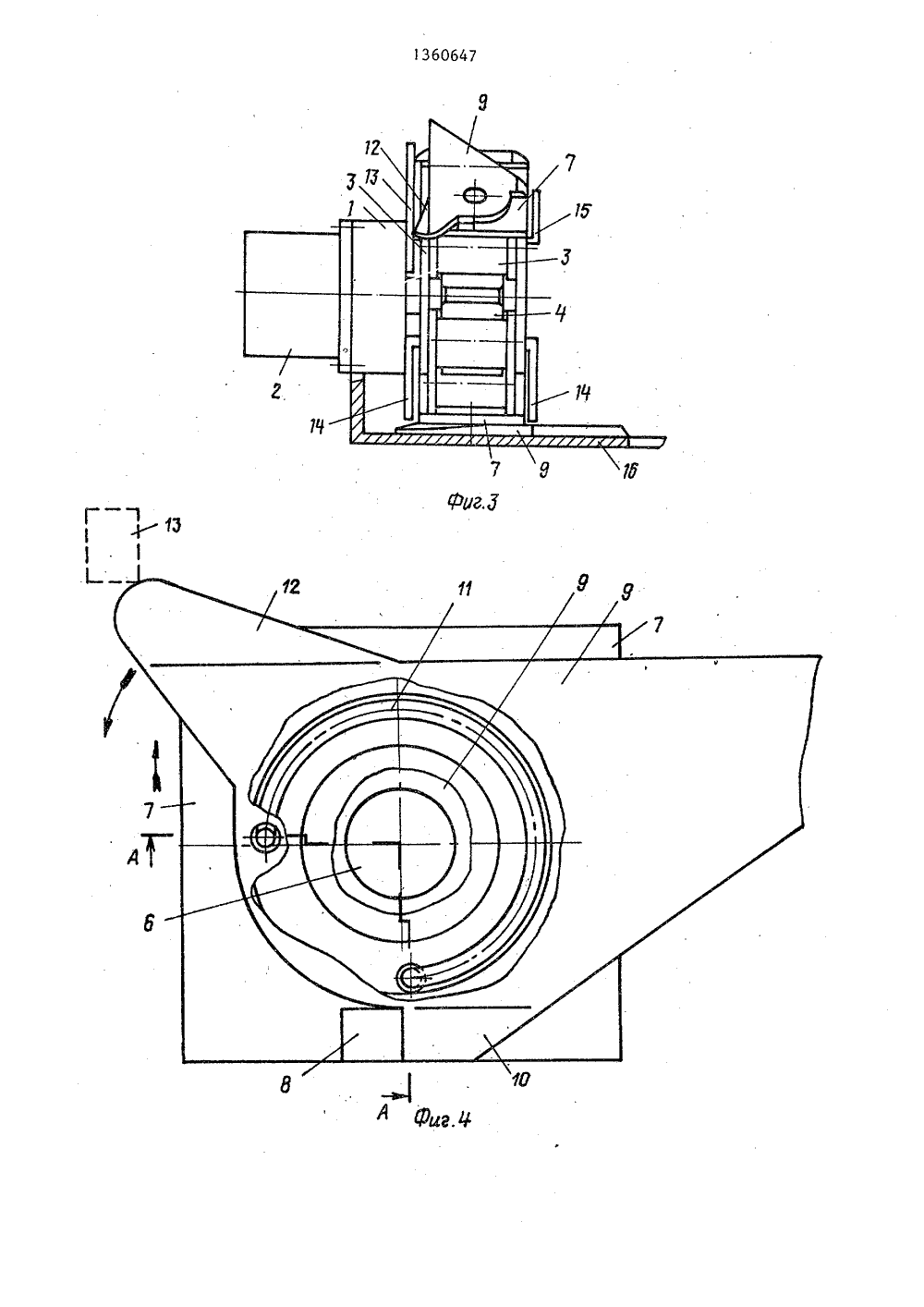

ножа 16 он едачи 3 увл й, При этом ожеи 9 вдол звеньями пе хождения вместе с ерх звездочк ножа 9 упира каются вврычаг 12ляющую икромкой вТем самымредачи 3 ся в направ ож 9 режуще ворачивае ну. пе имая пруж очей вет оль цеп ножи 9 ненаходятсясле прохнож 9 зани ов убранном полождения вдоль на ает вновь рабо ении равляюще положени 1 з.п. ф ы,ЫЙ КОМИТЕТ СССР ОБРЕТЕНИЙ И ОТНРЫТИЙИСАНИЕ ИЗОБ СКОМУ СВИДЕТЕЛЬСТВУ(71) Ленинградская лесотехническаяакадемия им.С.И.Кирова и Ленинградский научно-исследовательский институт лесного хозяйства(56) Авторское свидетельство СССРУ 843858, кл. А 01 0 23/00, 1981.Патент ФРГ У 1782994,кл. А 01 С 3/04, 1968. /прототип/.(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ КУСТАРНИКА И ТОНКОМЕРНЫХ ДЕРЕВЬЕВ(57) Изобретение относится к лесномухозяйству. Цель изобретения - повышение эффективности, компактности инадежности устройства. Устрбйствовключает раму 1, на которой установ -лена в вертикальной, перпендикулярной направлению подачи, плоскостироликовая цепная передача 3, имеющаяпривод 2. На звеньях передачи 3 с помощью осеи 6 закреплены на основаниях 7 с упорами 8 плоские подпружиненные ножи 9 с упорами 10 аждыйиз ножей 9 имеет отводящий о внерабочее положение рычаг 12, а рама1 - направляющие. На раме установлены гребенчатые ножи 16. После включения привода 2 устройство подвигается на стену кустарника. При входествола дерева или кустарника в зонуперекрытия ножами 9 они осуществляют резание навстречу режущим кромкам неподвижного ножа 16. После пропод деиствием пружины.5. При этом задний профиль каждого режущего элемента ножа 16 выполнен в виде ломанной плавно сопряженной линии, включающей три прямых, средняя из которых проходит под малым углом Ы к режущей кромке, равнымо3-5 , от начала зоны перекрытия подвижными ножами 9 по касательной окружности, диаметр которой равен максимальному диаметру стволов срезае- . мых деревьев с 1 и касающейся лимсюкс фнии начала зоны перекрытия подвижных ножей 9 и линии режущей кромки соседнего режущего элемента ножа 16 до пересечения с последней прямой, также касающейся указанной окружности и выходящей из конца режущей кромки представленного соседнего режущего элемента, а первая прямая соединяет начало режущей кромки своего режущего элемента и начало средней прямой.Устройство для срезания кустарника и тонкомерных деревьев работает . следующим образом.Включается привод 2, при этом на звездочках 4 и 5 начинает перемещаться цепь 3 с ножами 9 и устройст" во зубьями гребенчатого ножа 16 надвигается на стену кустарника. При входе ствола дерева или кустарника в зону перекрытия подвижными ножами 9, движущимися по рабочей-нижней ветви цепи, один из ножей 9 перерезает его, поперечно сдвигаясь режущей кромкой к режущей кромке неподвижного ножа 16, с одновременной подачей за счет надвигания устройства вдоль режущих кромок подвижного 9 и неподвижного 16 ножей по резу ствола или куста. В момент срезания усилие резания от ножа 9 передается посредством оси 6 упоров 8 и 10 основанию 7, которое вместе с цепью 3перемещается по направляющей 14,касаясь ее передней и задней боковыми поверхностями, что способствует только прямолинейному поперечному движению ножа 9 относительно ножа 16. После прохождения ножа 9 на цепи 3 вдоль неподвижного ножа 1 б и поднимания по звездочке 4 вьппе уровня ее оси рычаг 12 ножа 9 упирается в направляющую 13 и поворачивает нож 9 режущей кромкой вдольцепи, сжимая пружину 11. Двигаясьпри этом по нерабочей ветви цепи 3посредством пружины 11 и соответст 1 360647 2Изобретение относится к лесномухозяйству и может быть использованодля срезания кустарника и тонкомерных деревьев.5Цель изобретения - повьппение эффективности, компактности и надежности устройства.На. фиг.1 показано устройстводля срезания кустарника и тонкомерных деревьев, вид спереди; на фиг.2то же, вид сверху; на фиг.3 - то же,вид сбоку; на фиг.4 - установкаподвижного ножа на основании, видснизу, разрез; на фиг,5 - разрез 1А-А на фиг.4.Устройство для срезания кустарника.и тонкомерных деревьев включаетраму 1, на которой установлена ввертикальной, перпендикулярной нап равлению подачи устройства плоскости имеющая привод 2 роликоваяцепная передача 3, состоящая из ведущей 4 и ведомой 5 звездочек, назвеньях которой с помощью осей б по 25 наружному контуру при помощи оснований 7 с упорами 8 закреплены плоские ножи 9 с упорами 1 О и подпружинены посредством пружин 11, выполоненных в виде сектора кольца в 265 , 30 с выгнутыми в противоположные стороны перпендикулярно его плоскости концами. Кроме того, каждый из подвижных ножей 9 имеет отводящий его внерабочее положение рычаг 12, а рама 1 - полосообразную, расположенную во фронтальной плоскости устройства над уровнем верхней нерабочей ветви цепи 2, с возможностью взаимодействия с рычагом 12 направляю щую 13.Нижняя ветвь цепи 3 и находящиеся на ней основания 7 ножей 9установлены в закрепленной на раме1 горизонтальной направляющей 14п-образного профиля, а верхняя - . 45 направляющей 15 - г-образного нро"филя. На раме 1 неподвижно установлен плоский гребенчатый нож 16, расположенный под нижней ветвью цепипривода 2 с возможностью взаимодействия с нижними поверхностями ножей9, имеющий проямолинейные режущие. кромки, выступающие вперед из зоныперекрытия подвижных ножей 9 боковые плоскости которого могут выступать в боковых направлениях устройства за осевые звездочки 4 и 5 ипри этом образовывать цилиндрическиеповерхности, соосные звездочкам 4 ивующего сочленения с основанием 7, нож 9 скользит своим рычагом 12 по направляющей 13 и прижимает цепь к внутренней боковой поверхности направляющей 15, которая ограничивает цепь 2 от боковых перемещений, удерживая .тем самым нож 9 в нерабочем положении. Когда нож 9 проходит направляющую 13, опускаясь к уровню оси звездочки 5, его рычаг 12 выходит из контакта с направляющей 13 и нож 9 под действием пружины 11 поворачивается до совмещения упоров 8 и 1 О и далее на рабочей ветви цепи 3 начинающейся ниже уровня оси звездочки 5, движется в рабочем положении.Применение устройства для срезания кустарника и тонкомерных деревьев позволяет повысить эффективность работы устройства за счет непрерывности равномерного движения подвижных ножей по неподвижным, поперечно сдвигаемых к срезаемому стволу куста или тонкомерного дерева с одновременным продольным относительно режущих кромок ножей движением по срезу, за счет надвигания устройства. При этом. подвижные ножи, двигаясь по нерабочей ветви цепи, не уча" ствуют в работе, так как за счет шарнирного их крепления на основании и отводящих рычагов с направляющей рамы поворачиваются в нерабочее положение, а подходя к рабочей ветви, ножи проходят направляющую и за счет пружин возвращаются в рабочее положение, упираясь упорами в упоры оскований. 360647 Формула изобретения 1. Устройство для срезания кустарника и тонкомерных деревьев,включающее раму с гребнеобразныминожами-рассекателями, цепную передачу с направляющими и закрепленнымина звеньях цепи ножами и привод,отличающееся тем, что,с целью повьппения эффективности,компактности и надежности устройства, цепная передача расположена ввертикальной, перпендикулярной нап- , 15 равлению подачи устройства плоскости, а гребнеобразный нож-рассекатель - перпендикулярно плоскостицепной передачи, при этом каждый изподвижных ножей закреплен посред ством оси на звене цепи перпендикулярно плоскости цепной передачи иподпружинен относительно основания,выполненного под нижней П-образнойнаправляющей, и упоров, которыми 25 снабжен нож и основание, причем каждый из подвижных ножей имеет отводящий его в нерабочее положениерычаг, а рама - дополнительную направляющую, расположенную вдоль не рабочей ветви цепи для взаимодействия с рычагом. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью повышения качества срезания в боковых зонах устройства, края гребне- образного ножа выгнуты вверх по цилиндрическим поверхностям, соосным звездочкам цепной передачи.1360647 Составитель Н.ПясецкийРедактор Л.Гратилло Техред М.Ходанич Корректор М.Пожо Заказ 6173/3 Тираж 628. ВНИИПИ Государственного комитеуа СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5
