Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

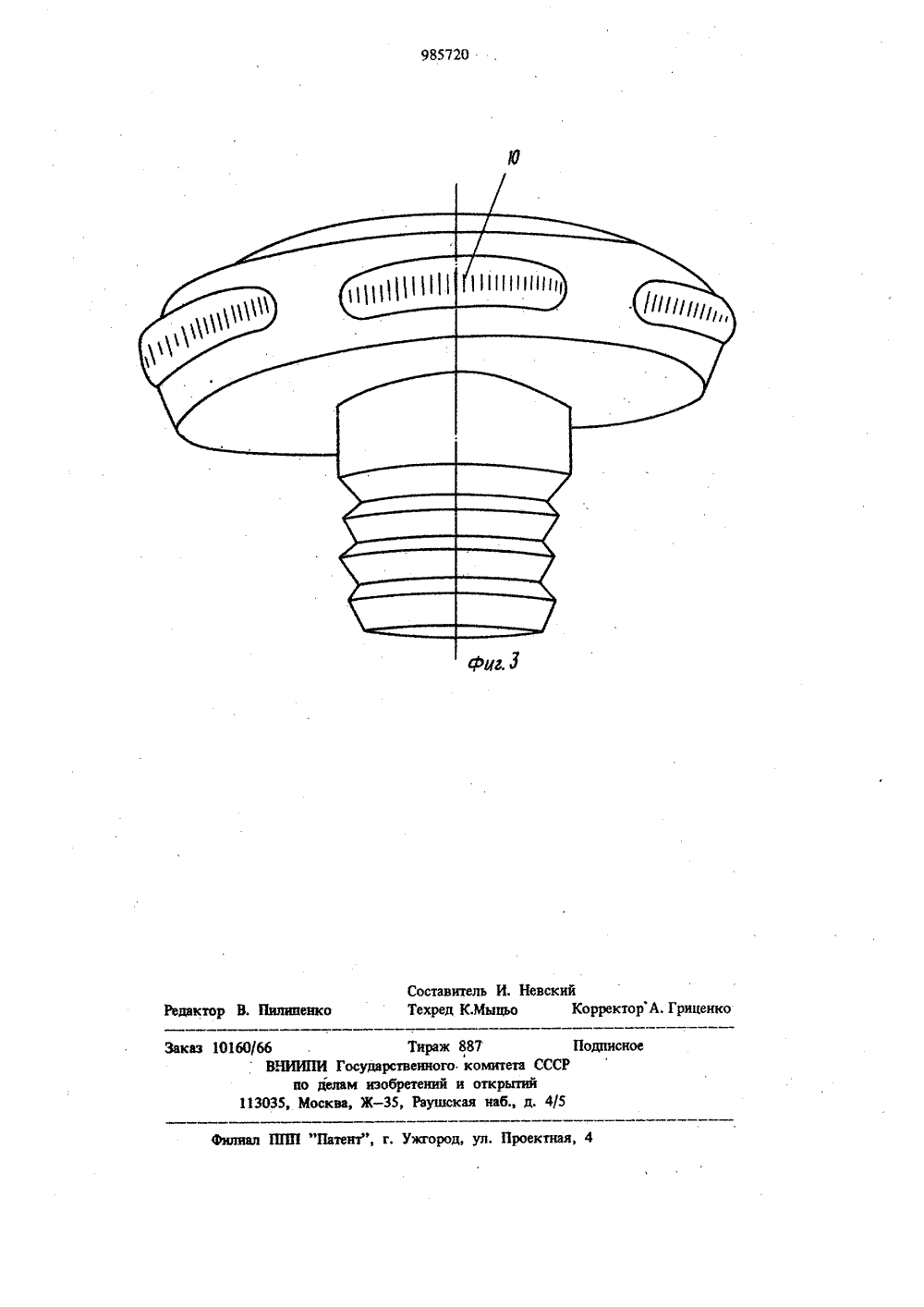

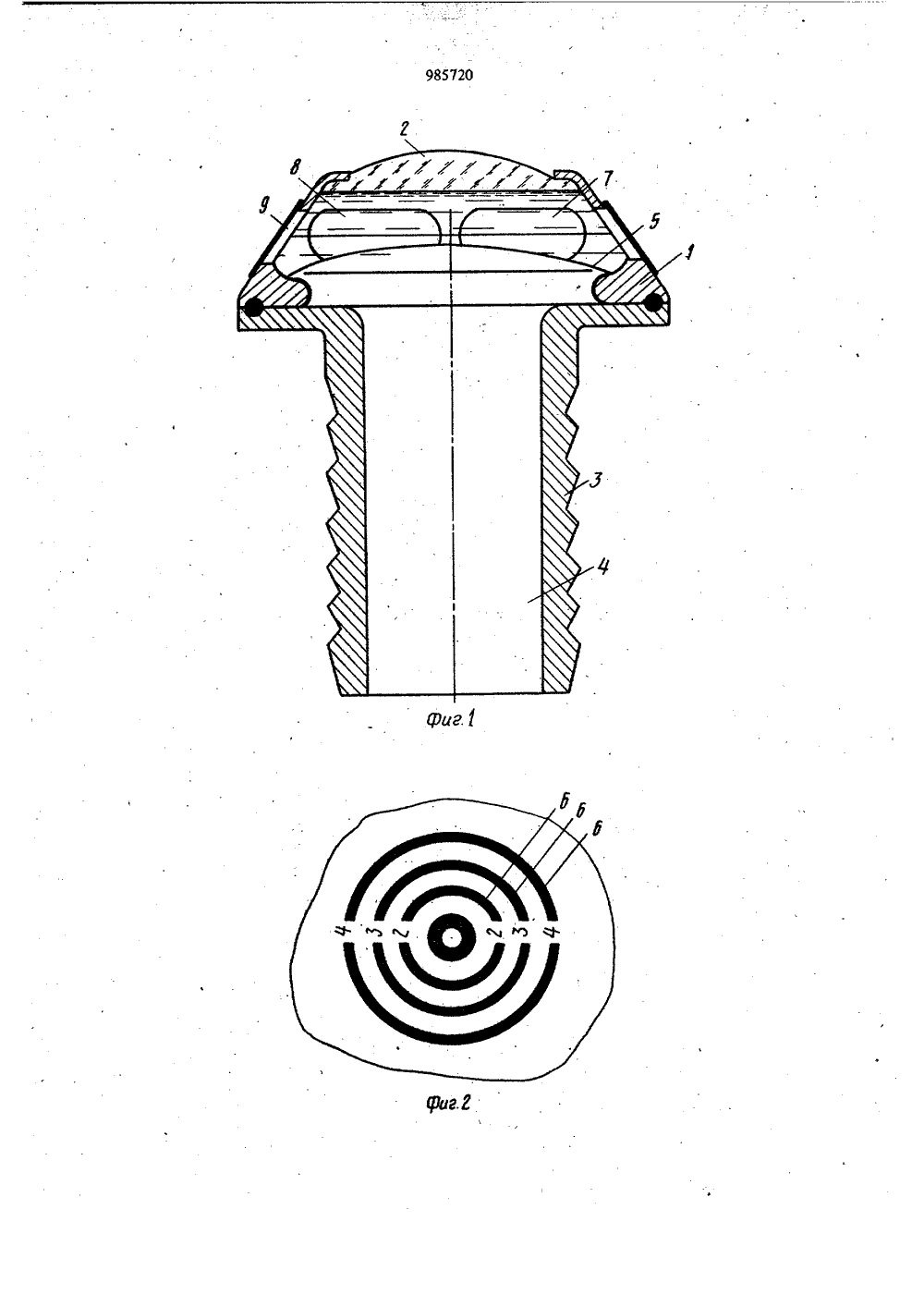

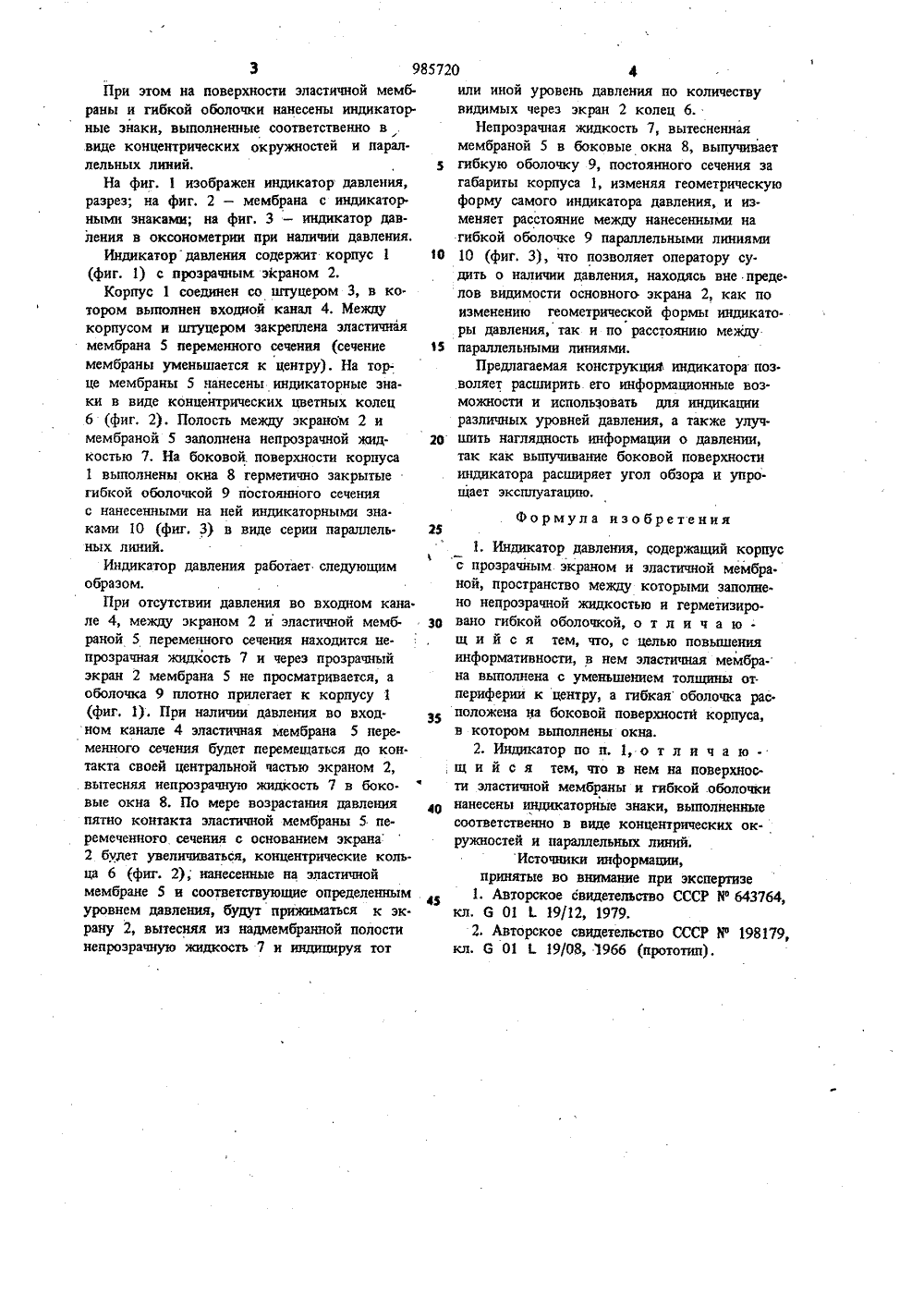

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 985720 Союз СоветскинСоциалистическихРеспубики(22) Заявлено 09.03.81 (21) 3259169/18-10с присоединением заявки РЙ(51)М. Кл,а 0119/08 Ьеудерстеенньй комитет. СССР не делам нзебретеннй н открытий(088.8) Дата опубликования описания 30.12,82/ г зводЬфоьф Центральное конструкторское бюро с опытным АН Белорусской ССР(54) ИНДИКАТОР ДАВЛЕНИЯ Изобретение относится к пневмогидроавтоматике, в частности к приборам для индикации давления,Известен индикатор давления, содержащийкорпус с прозрачной крьппкой, выполненнойв виде плоско. выпуклой линзы, эластичнуюмембрану, на которой установлен информационный элемент в виде диска с нанесенной на него цветной фигурой, При подачедавления мембрана прогибается и прижимаетинформационный элемент к прозрачной крышке 11.Однако данная конструкция обладает недостаточной точностью и информативностью, таккак изображение фигуры будет видным илиневидимым не только в зависимости от положения мембраны относительно линзы, нотакже и от положения наблюдателя относи.тельно индикатора,Наиболее близким к предлагаемому является пневматический блинкер, содержащийкорпус с экраном, заполненный непрозрачной жидкостью, рабочий элемент, выполненный в виде плунжера с индикационным знаком на торце и кольцевой воздушной полостью, изолированной гибкой оболочкой от непрозрачной жидкости, в котором мембрана прикреплена к торцу плунжера 121. Од.пако известный пневматический блинкер так же обладает рядом существенных недостатков. Во-первых, он предназначен для индикации только одного уровня давления, т.е. об.падает ограниченной информативностью и, во-вторых, индицируемый элемент имеет огра;: Ониченныи угол обзора.( Цель изобретения - повышение информаптвности индикатора.15Указатптая цель достигается тем, что виндикаторе давления, содержащем корпусс прозрачным экраном и эластичной мембраной, пространство между которыми заполне.но непрозрачной жидкостью и герметизировано гибкой оболочкой, эластичттая мембранавыполнена переменной толщины, уменьшающейся от периферии к центру, а гибкаяоболочка расположена на боковой поверхностикорпуса, в котором вьптолнены окна.3 9При этом на поверхности эластичной мемб.раны и гибкой оболочки нанесены индикатор.ные знаки, выполненные соответственно ввиде концентрических окружностей и параллельных линий,На фиг, 1 изображен индикатор давления,разрез; на фиг. 2 - мембрана с индикатор.ными знаками; на фиг. 3 - индикатор давления в оксонометрии при наличии давления,Индикатордавления содержит корпус 1(фиг, 1) с прозрачным экраном 2.Корпус 1 соединен со штуцером 3, в ко.тором выпопнен входной канал 4. Междукорпусом и штуцером закреплена эластичнаямембрана 5 переменного сечения (сечениемембраны уменьшается к центру), На торце мембраны 5 нанесены индикаторные знаки в виде концентрических цветных колец6 (фиг. 2). Полость между экраном 2 имембраной 5 заполнена непрозрачной жид.костью 7, На боковой. поверхности корпуса1 выполнены окна 8 герметично закрытыегибкой оболочкой 9 постоянного сеченияс нанесенными на ней индикаторными зна.ками 10 (фиг. 3) в виде серии параллель.ных линий,Индикатор давления работает следующимобразом.При отсутствии давления во входном канале 4, между экраном 2 и эластичной мемб.раной 5 переменного сечения находится непрозрачная жидкость 7 и через прозрачныйэкран 2 мембрана 5 не просматривается, аоболочка 9 плотно прилегает к корпусу 1(фиг. 1). При наличии давления во вход.ном канале 4 эластичная мембрана 5 переменного сечения будет перемещаться до кон.такта своей центральной частью экраном 2,вытесняя непрозрачную жидкость 7 в боковые окка 8, По мере возрастания давленияпятно контакта эластичной мембраны 5 перемеченного сечения с основанием экрана2 будет увеличиваться, концентрические кольца 6 (фнг. 2), нанесенные на эластичноймембране 5 и соответствующие определеннымуровнем давления, будут прижиматься к эк.рану 2, вытесняя из надмембранной полостинепрозрачную жидкость 7 и индицируя тот 85720 4или иной уровень давления по количествувидимых через экран 2 колец 6.Непрозрачная жидкость 7, вытесненнаямембраной 5 в боковые окна 8, выпучивает5 гибкую оболочку 9, постоянного сечения загабариты корпуса 1, изменяя геометрическуюформу самого индикатора давления, и изменяет расстояние между нанесенными нагибкой оболочке 9 параллельными линиями10 10 (фиг. 3), что позволяет оператору су.дить о наличии давления, находясь вне преде.лов видимости основного экрана 2, как поизменению геометрической формы индикаторы давления, так и по расстоянию между35 параллельными линиями,Предлагаемая конструкция индикатора поз.воляет расширить его информационные возможности и использовать для индикацииразличных уровней давления, а также улуч.20 шить наглядность информации о давлении,так как выпучивание боковой поверхностииндикатора расширяет угол обзора и упрощает эксплуатацию,Формула изобретения251, Индикатор давления, содержащий корпусс прозрачным экраном и эластичной мембра.ной, пространство между которыми заполнено непрозрачной жидкостью и герметизироЗо вано гибкой оболочкой, о т л и ч а ющ и й с я тем, что, с целью повышенияинформативности, в нем эластичная мембра-на выполнена с уменьшением толщины отпериферии к центру, а гибкая оболочка расположена на боковой поверхностй корпуса,в котором выполнены окна.2, Индикатор по п, 1, о т л н ч а ю -., щ и й с я тем, что в нем на поверхности эластичной мембраны и гибкой .оболочкинанесены щщикаторные знаки, выполненныесоответственно в виде концентрических окружностей и параллельных линий.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Юф 643764,кл. 6 01 3. 1912, 1979.2. Авторское свидетельство СССР й". 198179,кл. 6 01 Е. 1908, 1966 (ярототип),985720 10160/66 ВИИИПИ Гос по делам 113035, Москва, Тираж 887дарственного комитета Снаобретений и открытий- 35, Раушская наб., д. дписное нтф, г, Ужгород, ул, Проек 4 Филиал Редактор В. Пнлипенк Составитель И. НевскийТехред К,Мыцьо рректорА. Гриценко
СмотретьЗаявка
3259169, 09.03.1981
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО С ОПЫТНЫМ ПРОИЗВОДСТВОМ АН БССР
КУРДЯ ВИКТОР ФИЛИППОВИЧ, КОТЛЯРОВ ГЕОРГИЙ ЭМИЛЬЕВИЧ
МПК / Метки
МПК: G01L 19/08
Опубликовано: 30.12.1982
