Индикатор давления

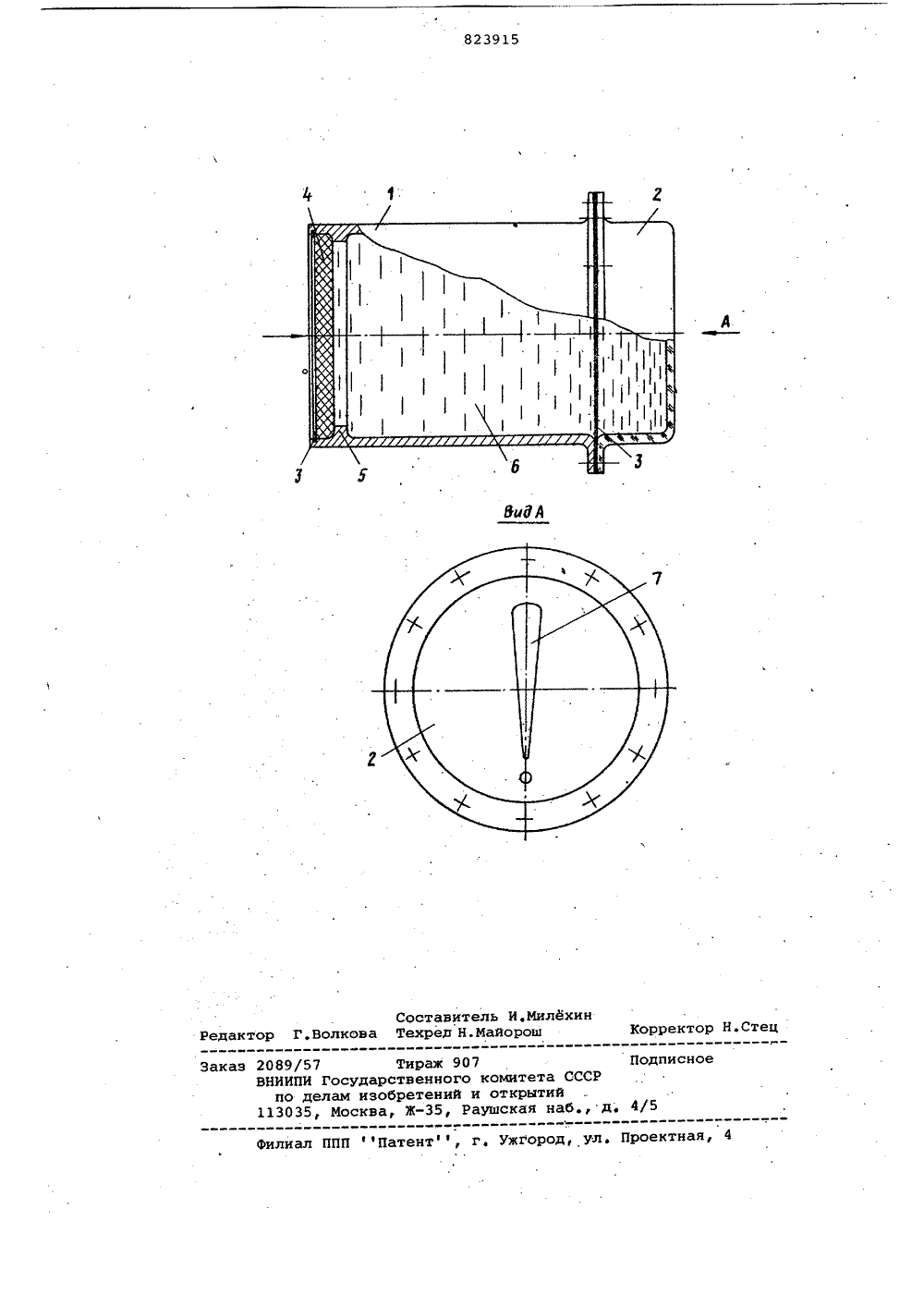

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОИ:КОММ СВИДЕТЕЛЬСТВУ Союз Соретсиих Социалистических Респубпик(22) Заявлено 0409 78 (21) 2660560/18-10с присоединением заявки йо(51)м, 1(л,6 01 1, 19/08 6 01 0 13/04 6 01 П 7/00 Государствеииый иомитет СССР ио делам изобретеиий и открытий(088.8) Дата опубликования описания 2 30481(54) ИНДИКАТОР ДАВЛЕНИЯ Изобретение относится к приборостроению и может быть использованово многих отраслях народного хозяйст"ва при проведении контрольных измерений с помощью силоиэмерительных устройств для визуальной сигнализациио достижении предельных (максимальных или минимальных) значений измеряемой величины, а также для индикациипневматических дискретных сигналов в 10системах пневмоавтоматики,Известен пневматический индикатор,содержащий пневматический нагрева"тель, выполненный в виде дросселя,подключенного к взаимно инверсным выходам генератора и механически соединенный с нагревателем чувствительныйэлемент, на поверхность которого нанесено термочувствительное веществонапример жидкий кристалл (1), 20Наиболее близким к предлагаемомупо своей технической сущности является индикатор давления, содержащийгерметичный корпус, на одном торцекоторого установлена мембрана, а надругом закреплен экран из прозрачного материала .с нанесенным на неминдицируемым символом,К мембране прикреплен плунжер сокрашенным торцом, установленный внутри корпуса с зазором, заполненным непрозрачной жидкостью. Плунжер выполнен с воздушной полостью, отделеннойот окружающей жидкости гибкой оболочкойИндикация входного пневмосигналаосуществляется путем перемещенияплунжера, вытесняющего жидкость иззазора между окрашенным торцом плунжера и экраном, Вытесненная жидкостьзаполняет воздушную полость в плунже"ре, деформируя. гибкую оболочку исжимая воздух в полости (2.Недостатками укаэанных устройствявляются сложность их конструкцииобусловленная наличием пневмомеханических узлов, и узкая область применения (пневмоавтоматика),Цель изобретения - упрощение конструкции индикатора и расширениеобласти его применения,Эта цель достигается тем, чтокорпус индикатора заполнен тиксотропным веществом (гелем), окраска которого совпадает с окраской индицируемого символа,На чертеже схематически изображенпредлагаемый индикатор давления.Индикатор содержит герметичныйкорпус 1 с прозрачным экраном 2 и823915 4, герметизируцщими прокладками 3, Входное отверстие корпуса закрыто мембраной 4(например; из пластифицированного бутилкаучука), опирающейся накольцевую отбортовку 5, Мембрана 4установлена так, чтобы была обеспечена герметичность внутренней полости корпуса, например, когда она задрессована. Мембрана воспринимаетусилие,от силоизмерительного инструмента или пневмосигнал от входногоканала (в направлении стрелки),Образованная корпусом 1 .с экраном2 и мембраной 4 герметичная камераполностью заполнена тиксотропным веществом (гелем) 6 с окраской в тониндицируемому символу 7, нанесенному 15на поверхность прозрачного экрана 2.Устройство работает следующим образом.Тиксотропное вещество (гель) вобычных условиях - студень определенного цвета. Например, гель гидратаокиси железа имеет темный краснокоричневый цвет, а гель хлористогонатрия - сильно опалесцирующий. Отличительной особенностью тиксотропныхвеществ является их способность приопределенном для каждого вещества давлении (нагрузке) изотермически пе.реходить из студнеобразного состояния в жидкое, а после снятия нагрузкивосстанавливать разрушенную структуру (застудневать)Переход этот обнаруживается визуально по многим признакам в том числе и по изменениюцвета (оттенка) вещества.При отсутствии входного сигналана мембране 4 тиксотропное вещество6 в герметичной камере находится принормальных условиях, т,е. в студнеоб-р,зном состоянии. Индицируемый символ 7, нанесенный на поверхность 40экрана 2 корпуса 1 и имеющий окраску, сходную с окраской тиксотропноговещества 7 в студнеобразном состоянии, практически не виден.При появлении входного сигнала 45(например, пневматического сигналаили усилия, передаваемого с силоизмерительного прибора) мембрана 4 передает усилие на тиксотропное вещество 6,50При достижении определенной величины входного сигнала предельной дляданного тиксотропного вещества 7,оно переходит из студнеобразного вжидкое состояние с изменением цвета,на фоне которого становится отчетли"во виден символ 7 на прозрачном экране 2. Факт достижения определеннойвеличины входного сигнала можно, вообще говоря, определить и простым вивуальным наблцдением эа состояниемвещества 6.После снятия входного сигналапод действием давления несжимаемоготиксотропного вещества 6 мембрана4 возвратится в исходное положение,а спустя непродолжительное время само тиксотропное вещество восстановит свою студнеобраэную структуруи вновь изменить свой цвет. Индици-,руемый символ 8 станет незаметенна фоне вещества 6,В качестве тиксотропных веществ(в целях подбора определенного усилия и цвета) могут быть примененыгели гидроокиси железа и алюминия,хлористого натрия, дебенэолцистина,бензопурина, хризофенина, а такжевсевозможные суспензии и растворывысокомолекулярных соединений (каучука, желатины, агара) с примесямиповерхностно-активных веществ.Таким образом, использование впредлагаемом индикаторе тиксотропноговещества в качестве чувствительногоэлемента существенно упрощает егоконструкцию по сравнению с известнымииндикаторами, так как отпадает необходимость иметь сложные пневмомеханические узлы и детали,Кроме того, расширяется областьприменения индикатора не только впневмоавтоматике, но и в силоизмерительных приборах для визуальнойсигнализации о предельном значенииизмеряемого усилия (оно равно усилию,при котором нарушается студнеобраз"ная структура), для различных тиксотропных веществ зто усилие различно.Формула изобретенияИндикатор давления, содержащий герметичный корпус, на одном торце которого установлена мембрана, а на другом закреплен экран иэ прозрачного материала с нанесенным на нем индицируемым символом, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции и расширения области применения, корпус заполнен тиксотропным веществом (гелем), окраска которого совпадает с окраской индицируемого символа,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 9 661239, кл. 6 01 Ь 19/08, 25.01,77,2. Авторское свидетельство СССР Р 198179, кл. 0 01 Ь 19/08 01,08,66823915 А Вид Составитель И.Миллкова Техреед Н.Майорош Редак ректор Н.Ст одписное лиал ППП Патент, г. Ужгород, ул. Проектн аказ 2089/57 Ти ВНИИПИ Государств по делам изобре 113035, Москва, Жаж 907 нного комитета ений и открытий 35, Раушская на
