Индикатор давления

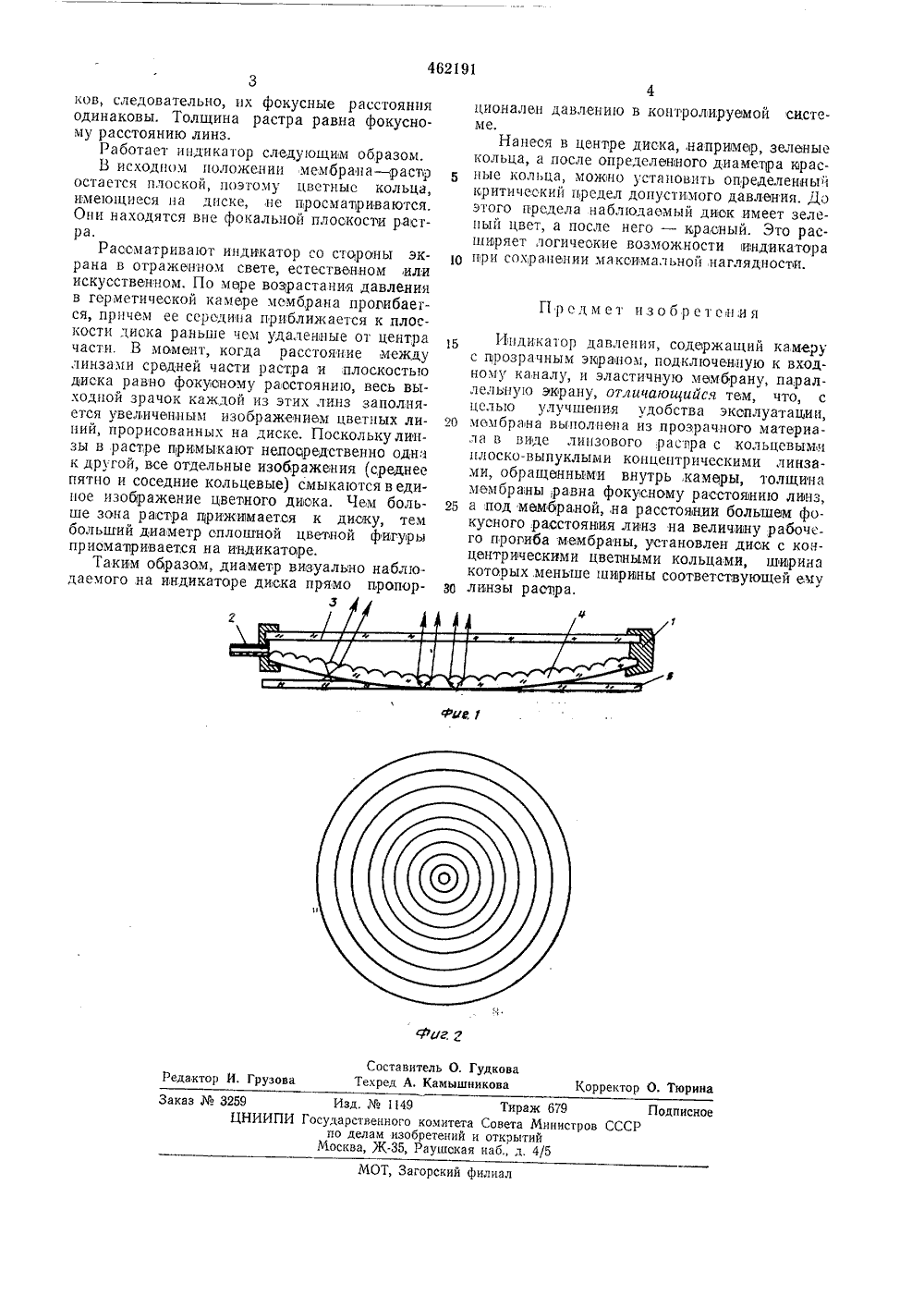

( ) 462191 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 26,03.74 (21) 2008036/18-2с присоединением заявки-51) М, Кл, б 06 с 15/18 осударственныи комитетСовета Министров СССРоо делам изооретенийи открытий.02,75. Бю а опубликования описания 12.08.7 ивов и Центральный орден исследовательский 71) Заявител АВЛЕНИЯ 72) Авторы изобретения Л. В. Александров, Н. Изобретенне относится к автоматизации производственных процессов и может быть использовано для индикации изменения аналоговых сигналов пневматических схем автоматического управления.Известен индикатор давления, содержаеций камеру с герозрачным экранном, подключенную к входному каналу, и эластичную мембрану, параллельную экрану.В таком индикаторе деформация эластичной резиновой мембраны из-за подачи воздуха в корпус приводит к раздвиганию резиновой,маски другого цвета.Известный индикатор имеет опраничанньте возможности и из-за однотипности визуально воспринимаемого сигнала, что предопределяет ненадежность своевременного его обнаружения на мнемосхеме.Цель изобретения - повышение эффективности индикатора путем использования для сигнализации простейшей фигуры, например круга, видимый размер которого увеличивается пропорционально степени нарушения задач- ного режима, передаваемого к индикатору в ваде пневмосигнала.Это достигается тем, что мембрана выполнена из прозрачного матернала в виде линзового растра с кольцевыми плоско-выпуклыми конценгрическими линзами, обращенными внутрь камеры; вне герметической камеры,Власенко, В. А. Дружина, Н. П. ЖМ Л РызиковТрудового Красного Знамени научнонститут комплексной автоматизации параллельно мембране установлен днек с концентрическими цветными кольцами, Расстояние между мембраной и диском больше фокусного расстояния линз мембраны на величи.5 ну рабочего прогиба мембраны; ширина цветных колец меньше ширины соответствующей ему линзы растра,На фиг. 1 показан индикатор в разрезе; нзфиг. 2 -- мембрана - линзовый растер.10 Индикатор устроен следующим образом(ам. фиг. 1), Круглая герметическая камера 1 имеет канал 2 для подачи входного сигнала.Передняя стенка 3 камеры - экран прозрачна, так как выполнена, например, из ствк.15 ла, а задняя стенка 4 представляет собойэластичную мембрану в вниде линзового растра. На определенном расстоянии от,растра вне камеры установлен диск 5, причесм на стороне его, обращенной к растру, имеются концентрические цветные кольца. Толщина линий этих колец меньше щирины линз растра на величину, приблизительно равную увеличеничо линз растра, Расстояние между растром и диаком равно величине фокусного расстояния лииз растра плюс величина рабочего прогиба мембраны - растра.Устройство линзового растера показанофиг. 2. Каждая линза представляет собой кольцо, причем все кольца концентричны. зо Радиус кривизны всех линз в сечении одина462191 4ционален давлени 1 о в контролируемой системе.Нанеся в центре дисканапример, зеленыекольца, а после определенного диаметра ираспые кольца, можно установить определенный критический предел допустимого давления. До этого предела набл 1 одаемый диск имеет зеленый цвет, а после него - красный. Это расширяет логические возможности индикатора 1 О при сохранении максимальной наглядности. Индикатор давления, содержащий ка,мерус прозрачным экраном, подключенную к входному каналу, и эластичную мембрану, параллельную экрдну, отличающийся тем, что, с цсль 1 о улуч 1 пепия удобства эксплуатации, 20 момбрана выполнена из прозрачного материала в виде линзового растра с кольцевыми плоско-выпуклыми концентрическими линзами, обращенными внутрь, камеры, толщина мембраны, равна фокусному расстоянию линз, 25 а под мембраной, на расстоян,ии большем фокусного .расстояния линз на величину рабоче го прогиба мембраны, установлен диск с концентрическими цветными кольцами, шкрина которых, меньше 1 пярвны соответствующей ему 3 О линзы растра. Составитель О. Гудков едактор И. Грузова Техред А. КамышниковаИзд,1149ПИ Государственного комитета по делам изобретений Москва, Ж, Раушокая Тираж 679Совета Министров СССоткрытийнаб д. 4/5 одписно ОТ, Загорский филиал 3ков, следовательно, пх фокусные расстояния одинаковы. Толщина растра равна фокусному расстоянию линз.Работает индикатор следующим образом.Б исходном положении мембрана растр остается плоской, поэтому цветные кольца, име 1 ощиеся на дискене просматриваются. Они находятся вне фокальной плоскости растра.Рассматривают индикатор со стороны экрана в отраженном свете, естественном или искусственном. По мере возрастания давления в герметической камере мембрана прогибается, причем ее середина приближается к плоскости диска раньше чем удаленные от центра части. В момент, когда расстояние между линзами средней части растра и плоскость 1 о диска равно фокусному раостояни 1 о, весь выходной зрачок каждой из этих линз заполняется увеличенным изображением цветных линий, прорисованных на диске. Посколькулинзы в растре примыкают непосредственно одна к другой, все отдельные изображения (среднее пятно и соседние кольцевые) смыкаются в единое изображение цветного диска. Чем больше зона растра црижвмается к диску, тем больший диаметр сплошной цветной фигуры приомапривается на индикаторе.Таким образом, диаметр визуально наблю. даемого на индикаторе диска прямо пропорПредмет изобретения
