Способ регулирования гипоксии при атмосферном давлении в камере

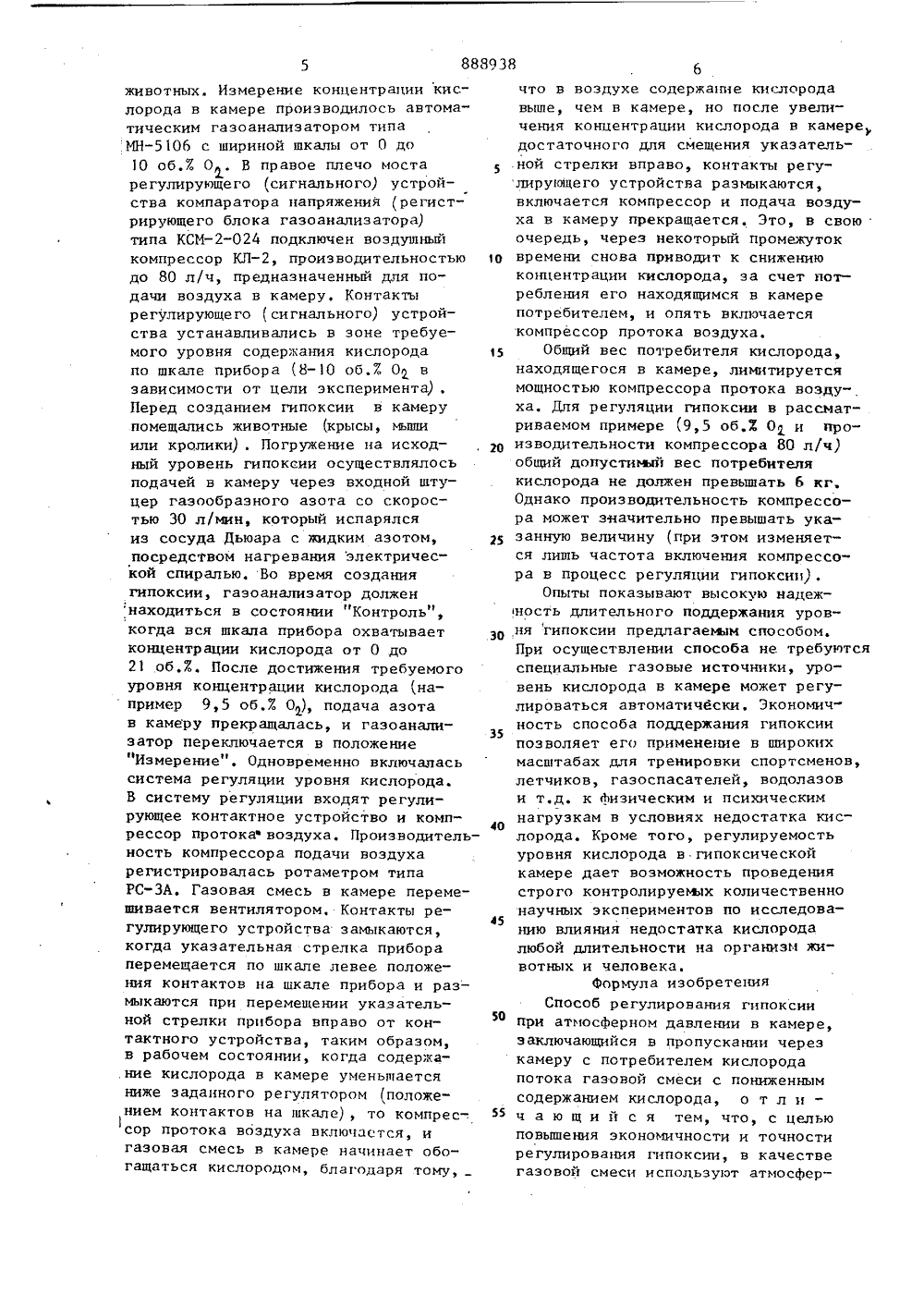

888938 5 20 30 50 животных Измерение концентрации кислорода в камере производилось автоматическим газоанализатором типа МНб с шириной шкалы от О до 10 об.Е О . В правое плечо моста 5 регулирующего (сигнального) устройства компаратора напряжения (регистрирующего блока газоанализатора) типа КСМ-024 подключен воздушный компрессор КЛ, производительностью 1 О до 80 л/ч, предназначенный для подачи воздуха в камеру, Контакты регулирующего (сигнального) устройства устанавливались в зоне требуемого уровня содержания кислорода по шкале прибора (8-10 об.Е О в зависимости от цели эксперимента), Перед созданием гипоксии в камеру помещались животные (крысы, мьппи или кролики) . Погружение на исходный уровень гипокеии осуществлялось подачей в камеру через входной штуцер газообразного азота со скоростью 30 л/мин, который испарялся из сосуда Дьюара с жидким азотом, посредством нагревания электрической спиралью, Во время создания гипоксии, гаэоанализатор должен находиться в состоянии "Контроль", когда вся шкала прибора охватывает концентрации кислорода от 0 до 21 об,7 После достижения требуемого уровня концентрации кислорода (например 9,5 об.Е О), подача азота в камеру прекращалась, и газоанали 35 затор переключается в положение и 1Измерение, Одновременно включалась система регуляции уровня кислорода. В систему регуляции входят регулирующее контактное устройство и комп 40 рессор протокаф воздуха. Производитель - ность компрессора подачи воздуха регистрировалась ротаметром типа РС-ЗА. Газовая смесь в камере перемешивается вентилятором, Контакты регулирующего устройства замыкаются,45 когда указательная стрелка прибора перемещается по шкале левее положения контактов на шкале прибора и размыкаются при перемещении указательной стрелки прибора вправо от контактного устройства, таким образом, в рабочем состоянии, когда содержание кислорода в камере уменьшается ниже заданного регулятором (положением контактов на шкале) то компрес-.сор протока воздуха включается, игазовая смесь в камере начинает обогащаться кислородом, благодаря тому,что в воздухе содержание кислородавьппе, чем в камере, но после увеличения концентрации кислорода в камередостаточного для смещения указатель.ной стрелки вправо, контакты регулирующего устройства размыкаются,включается компрессор и подача воздуха в камеру прекращается. Это, в своюочередь, через некоторый промежутоквремени снова приводит к снижениюконцентрации кислорода, за счет потребления его находящимся в камерепотребителем, и опять включаетсякомпрессор протока воздуха,Общий вес потребителя кислорода,находящегося в камере, лимитируетсямощностью компрессора протока воздуха, Для регуляции гипоксии в рассматриваемом примере (9,5 об.Х О и производительности компрессора 80 лч)общий допустииюй вес потребителякислорода не должен превышать 6 кг.Однако производительность компрессора может значительно превышать указанную величину (при этом изменяется лишь частота включения компрессора в процесс регуляции гипоксии) .Опыты показывают высокую надежность длительного поддержания уровня гипоксии предлагаемым способом,При осуществлении способа не. требуютсяспециальные газовые источники, уровень кислорода в камере может регулироваться автоматически, Экономичность способа поддержания гипоксиипозволяет его применение в широкихмасштабах для тренировки спортсменов,летчиков, газоспасателей, водолазови т.д. к физическим и психическим нагрузкам в условиях недостатка кислорода, Кроме того, регулируемость уровня кислорода в гипоксической камере дает возможность проведения строго контролируемых количественно научных экспериментов по исследованию влияния недостатка кислорода любой длительности на организм животных и человека.Формула изобретенияСпособ регулирования гипоксии при атмосферном давлении в камере,заключающийся в пропускании через камеру с потребителем кислорода потока газовой смеси с пониженнымсодержанием кислорода, о т л и - ч а ю щ и й с я тем, что, с целью повышения экономичности и точности регулирования гипоксии, в качестве газовой смеси используют атмосфер ный воздух, подаваемый со скоростьюсогласно формулеР (1 оо-х, )0 0вх- .хогдеЧ 11 - скорость подачи воздуха,(л/ч);10 - скорость потребления кисло 0.рода в камере (л/ч);М 0 - концентрация кислорода вкамере (об,Х).; 888938К = 20,93 - концентрация кисло.рода в атмосферном воздухе(об.7)При этом газовую среду в камерепостоянно перемешивают. Источники информации,принятые во внимание при экспертизе 1. Армстронг Г. "Авиационная медицина, М Иностранная литература, с, 32-33,Заказ 10798/6 Тираж 690 В 11 ИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. /Подписное сЬилиал ППП "Патент", г, Ужгород, ул, Проек гнэ,Составитель И. Соловьев Редактор П. Коссей Техред М. Надь Корректор Л. Бокшан
