Система отбора воздуха из осевого компрессора

1. СИСТЕМА ОТБОРА ВОЗДУХА ИЗ ОСЕВОГО КОМПРЕССОРА, содержащая кольцевую камеру, образованную корпусом и обечайкой, сообщенную с проточной частью посредством соосных радиальных каналов, выполненных в корпусе и направляющих лопатках, расположенных с радиальным зазором относительно ротора, отличающаяся тем, что, с целью повышения надежности, кольцевая камера снабжена отводящим патрубком, а в роторе выполнены сообщенные между собой замкнутая полость и полость отбора, первая из которых соединена посредством выполненных в роторе дополнительных радиальных каналов с проточной частью, а вторая открыта в сторону проточной части в зоне расположения входных отверстий радиальных каналов направляющих лопаток.
2. Система отбора по п.1, отличающаяся тем, что входные отверстия радиальных каналов лопаток выполнены на спинке в зоне входной кромки.

Изобретение относится к области компрессоростроения, преимущественно к системе отбора воздуха из осевого компрессора на охлаждение газотурбинной установки.
Известна система отбора воздуха из осевого компрессора с радиальным входным патрубком, содержащая кольцевую камеру, сообщенную с проточной частью посредством канала, выполненного в корпусе.
Однако данная система отбора может быть использована только для компрессоров с радиальным входным патрубком и обладает низкой эффективностью при проведении очисток и промывок компрессора. Отбор воздуха, выполненный непосредственно через корпус компрессора, приводит к увеличению возмущающих сил и динамических напряжений в рабочих лопатках компрессора.
Наиболее близким к изобретению по технической сущности и достигаемому результату является система отбора воздуха из осевого компрессора, содержащая кольцевую камеру, образованную корпусом и обечайкой, сообщенную с проточной частью посредством соосных радиальных каналов, выполненных в корпусе и направляющих лопатках, расположенных с радиальным зазором относительно ротора.
Однако данная система отбора обладает недостаточной надежностью.
Целью изобретения является повышение надежности.
Цель достигается тем, что в системе отбора воздуха из осевого компрессора, содержащей кольцевую камеру, образованную корпусом и обечайкой, сообщенную с проточной частью посредством соосных радиальных каналов, выполненных в корпусе и направляющих лопатках, расположенных с радиальным зазором относительно ротора, кольцевая камера снабжена отводящим патрубком, а в роторе выполнены сообщенные между собой замкнутая полость и полость отбора, первая из которых соединена посредством выполненных в роторе дополнительных радиальных каналов с проточной частью, а вторая открыта в сторону проточной части в зоне расположения входных отверстий радиальных каналов направляющих лопаток.
Кроме того, входные отверстия радиальных каналов лопаток выполнены на спинке в зоне входной кромки.

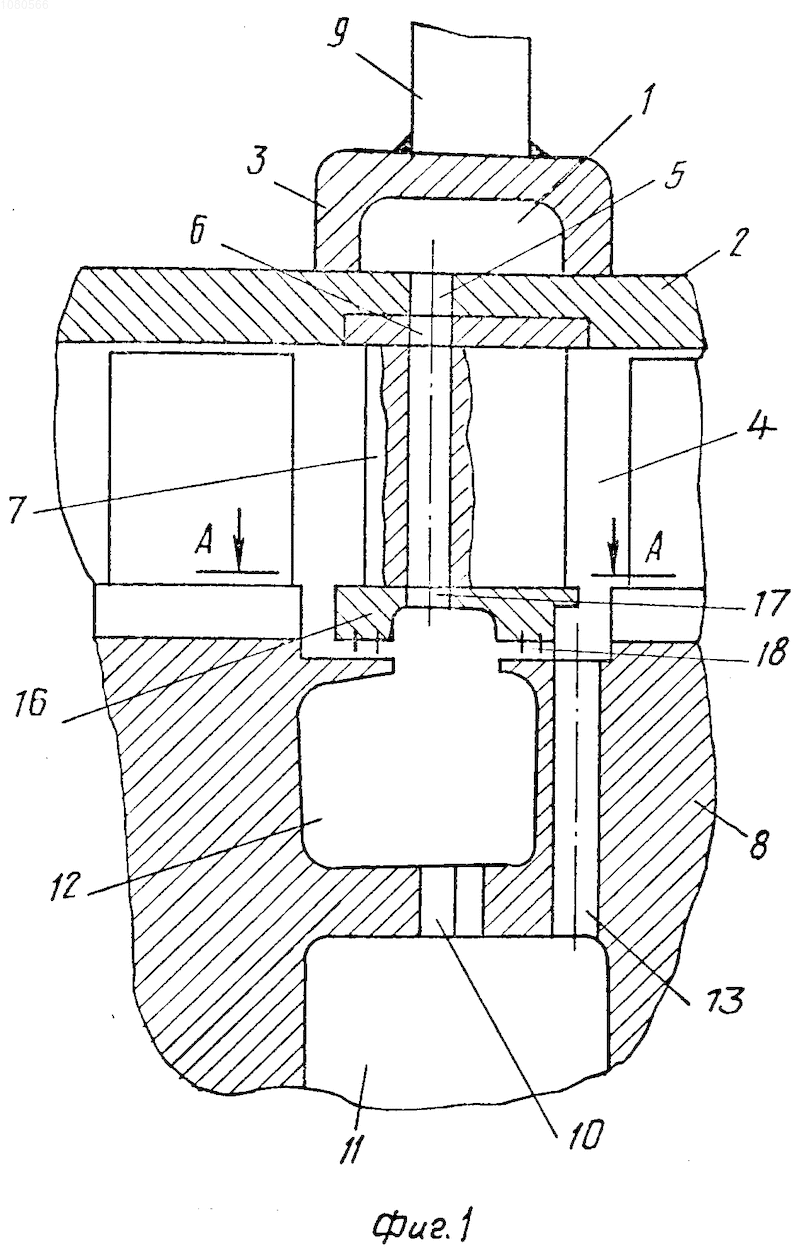

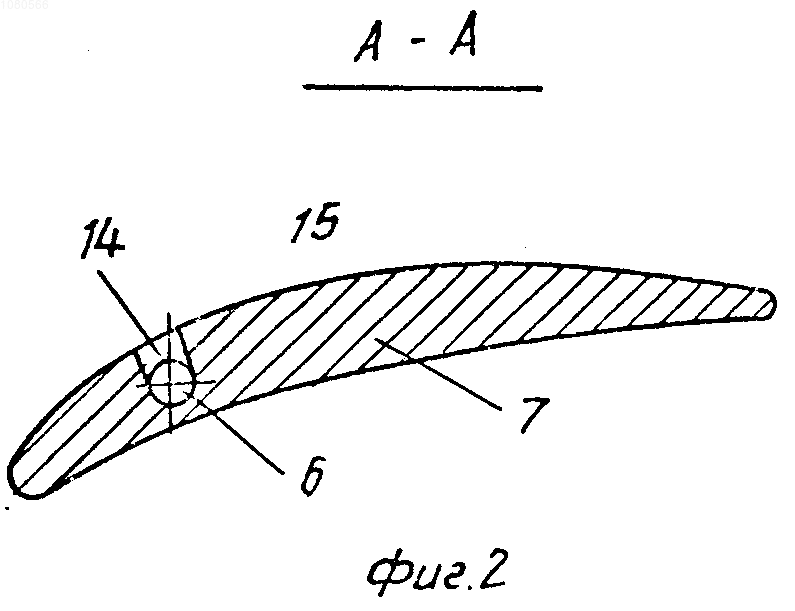

На фиг.1 изображена проточная часть осевого компрессора с системой отбора воздуха; на фиг.2 сечение А-А на фиг.1.
Система отбора воздуха из осевого компрессора содержит кольцевую камеру 1, образованную корпусом 2 и обечайкой 3, сообщенную с проточной частью 4 посредством соосных радиальных каналов 5 и 6, выполненных в корпусе 2, направляющих лопаток 7 соответственно, расположенных с радиальным зазором относительно ротора 8.
При этом кольцевая камера 1 снабжена отводящим патрубком 9, а в роторе 8 выполнены сообщенные между собой при помощи отверстий 10 замкнутая полость 11 и полость отбора 12, первая из которых соединена посредством выполненных в роторе 8 дополнительных радиальных каналов 13 с проточной частью 4, а вторая открыта в сторону проточной части 4 в зоне расположения входных отверстий 14 радиальных каналов 6 направляющих лопаток 7. Кроме того, входные отверстия 14 радиальных каналов 6 лопаток 7 выполнены на спинке 15 в зоне входной кромки. Лопатки 7 снабжены бандажом 16 с отверстиями 17 и уплотнением 18.
Система отбора воздуха работает следующим образом.
Воздух, отбираемый из проточной части 4, по радиальным каналам 13 поступает в замкнутую полость 11, из которой по отверстиям 10 в полость отбора 12 и далее через отверстия 17 в бандаже 16 поступает в каналы 6 направляющих лопаток 7 и затем в кольцевую камеру 1 и по отводящему патрубку 9 в систему охлаждения газотурбинной установки (на чертеже не показана).
Описываемая система отбора воздуха из осевого компрессора позволяет повысить надежность и эффективность систем охлаждения путем подачи чистого воздуха и увеличить ресурс охлаждаемых узлов и уменьшения влияния отбора на вибрационную надежность лопаток компрессора.
СИСТЕМА ОТБОРА ВОЗДУХА ИЗ ОСЕВОГО КОМПРЕССОРА, содержащая кольцевую камеру, образованную корпусом и обечайкой, сообщенную с проточной частью посредством соосных радиальных каналов, выполненных в корпусе и направляющих лопатках, расположенных с радиальным зазором относительно ротора, отличающаяся тем, что, с целью повышения надежности, кольцевая камера снабжена отводящим патрубком, а в роторе выполнены сообщенные между собой замкнутая полость и полость отбора, первая из которых соединена посредством выполненных в роторе дополнительных радиальных каналов с проточной частью, а вторая открыта в сторону проточной части в зоне расположения входных отверстий радиальных каналов направляющих лопаток.
2. Система отбора по п.1, отличающаяся тем, что входные отверстия радиальных каналов лопаток выполнены на спинке в зоне входной кромки.
