Спирометр

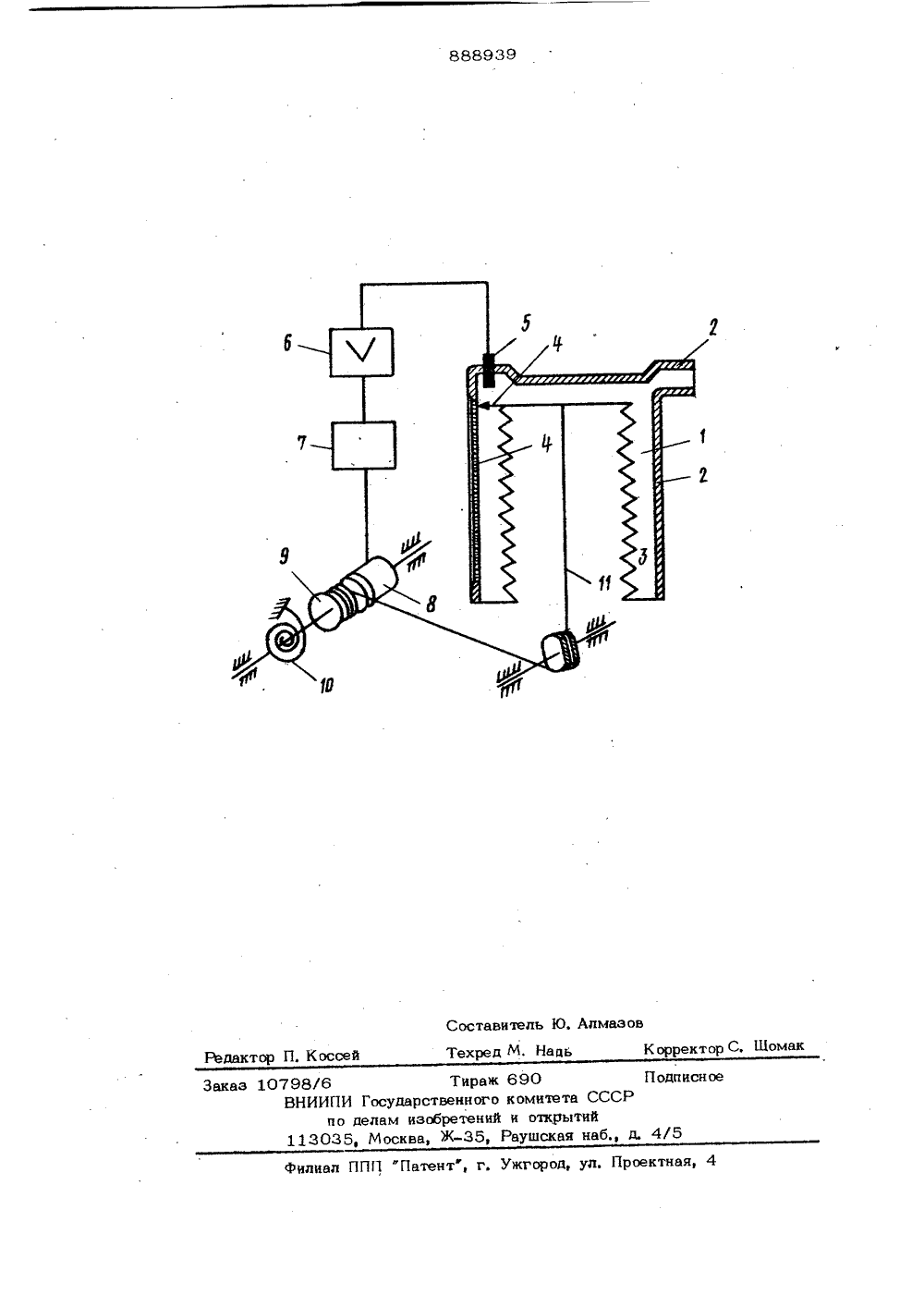

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРесттублик и 888939(23) Приоритет -Опубликовано 15.12.81, Бктллетень Рй 46Дата опубликования описания 15. 12.81 А 61 В 5/08 Ъсударстминый кфепвт СССР аа делаи эебрвтений и открытий(54) СПИРОМЕ вяза разовакорпу сом ым силь фоном.При этом узел сж нен в виде валика со и тросом, связанным рительной камеры.На чертеже изобр схема спирометра. а выпоп й пружиной м изме ия сильфонспирально ил он жена структурная остигается тем, чтоий измерительнуюи регистрирующеерегулятором давле -камере, включающим Указанная цель дпирометр, содержа амеру с сильфоном стройство, снабжен ия в измерительной чувствительный эле окна ключ, электр 20 1 ент, усил омагнитнь тель, элект- тормоз Изобретение относится к медицинскойтехнике, а именно к устройствам функциональной диагностики легких человека,Известен. спироме тр, содержащий измерительную камеру с сильфоном и регистрирующее устройство Ц,Однако известный спирометр обладаетзначительным сопротивлением дыханию,которое обуславливается наличием упругих сил сильфона и массой движущихсячастей (сильфона, каретки, указателей,магнита), что является существеннымнедостатком прибора, так как ограничивает его применение при обследованиибольных с легочной недостаточностью.1Белью изобретения является уменьшение сопротивления дыханию,ъединение 4 едфизприбор ел сжатия сильфона, гибко м, а измерительная камера олостью между герметичнь и упругим нормально растяну Спирометр содержит измерительную ка меру 1, образованную полостью между герметичным корпусом 2 и упругим нормально растянутым сильфоном 3, регистрирующее устройство 4, регулятор давления в измерительной камере 1, включающий чувствительный элемент 5,усилитель 6, электронный ключ 7, электромагнитный тормоз 8 и узел сжатия сильфона, выполненный в виде валика 9 со спиральной пружиной 10 и тросом 1.1, связанным с сильфоном 3 измерительной камеры 1, 3 88 при этом узел сжатия гибко связан с электромагнитным тормозом 8.Спирометр работает следующим образом.Передначалом измерения спирометр находится в исходном положении - сильфон 3 максимально расширен под действием внутренних упругих сил. Регистрирующее устройство 5 показывает нулевую от метку. Электромагнитный тормоз 8 включен и прижимает к себе валик 9, предок вращая его вращение под действием усилия пружины 10, Когда пациент начинает выдыхать в камере 1 повышается давлениепри этом срабатывает чувствитель, ный элемент 5, который через усилитель 6 и электронный ключ 7 отключает электромагнитный тормоз 8. Под действием усилия пружины 10 приемный валик 9 начинает вращаться, наматывая на себя трос 11, при этом сильфон 3 сжимается, Внутренний объем корпуса 2 увеличивается, давление внутри него падает, чувствительный элемент 5 выключается, электромагнитный тормоз 8 тормозит вращение валика 9 и сильфон 3 останавливается.Затем снова увеличивается давление и цикл повторяется. Это будет продолжаться до тех пор, пока пациент не окончит выдох, Для установки спирометра в исходное положение отключают электромагнитный тормоз 8 вручную закручивают ключом (не показан) пружину 10. При этом освобождается тросе 11, и сильфон 3 под действием упругих сил устанавливается в исходное (максимально растянутое) положение, Поскольку чувствительный элемент 5 воспринимает давление менее 0,05 мм в ст., то давление внутри сильфона не будет превьппать ач- мосферное более, чем на 0,05 мм.в,ст.,89394поэтому перемещение сильфона будет линейное, а сопротивление дыханию не превысит 0,05 мм.в.ст. чем можно принебречьтак как пациент его не замечает.Микроперемещения сильфона тоже не будут заменены, так как скорость срабатывания электромагнитного тормоза значительно выше скорости выдоха (перемещения сильфона).10 Таким образом, предложенный спирометр практически не оказывает сопротивлении дыханию, прост и удобен в обращении, что позволяет широко применятьего для исследования пациентов с заболеваниями легкихформула изобретен ия1. Спирометр, содержащий измеритель- ную камеру с сильфоном и регистрирующее устройство, о т л и ч а ю щ и й -с я тем, что, с целью уменьшения сопротивления дыханию, он снабжен регулятором давления в измерИтельной камере, включающим чувствительный элемент,усилитель, электронный ключ, электрамагнитный тормоз и узел сжатия сильфона, гибко связанный с ним, а измерительная камера образована полостьюмежду герметичным корпусом и упругимнормально растянутым сильфоном.2. Спирометр по п.1, о т л и ч а юш и й с я тем, что узел сжатия сильфона выполнен в виде валика со спираль-35ной пружиной и тросом, связанным с сильфоном измерительной камеры.Источники информации,принятые во внимание при экспертизе1, Патент США Мо 3848533,кл, 128.2.08, 1971.. Алмаз Составите хред М. Надь ректор С, Шомак ор П, Коссей 690комитета СССР з 10 одписное 98/6 ТиражНИИПИ Государственногопо делам изобретений13035, Москва, Ж, Р открытийушская наб., д.
