Стенд для испытания винтовых передач

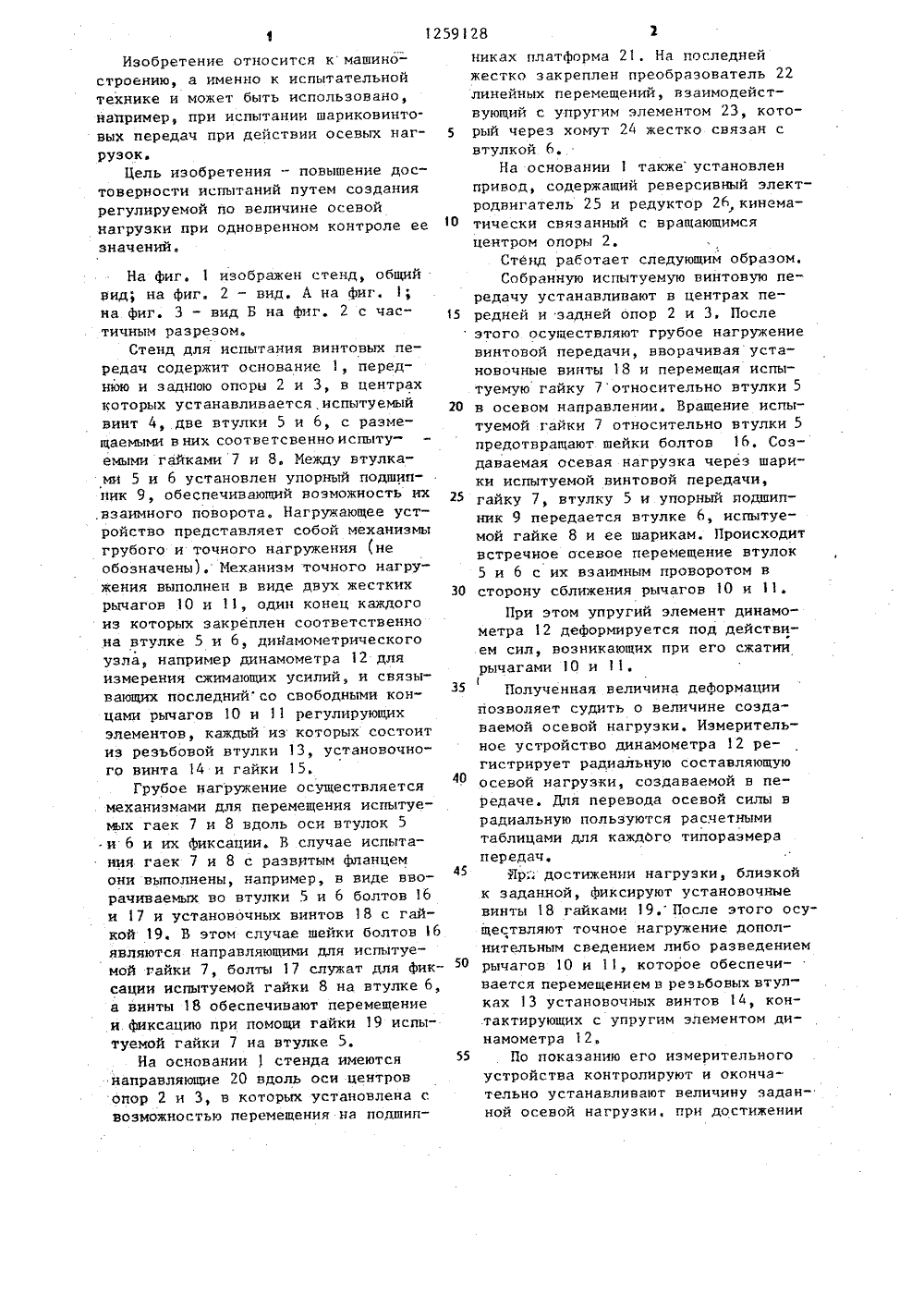

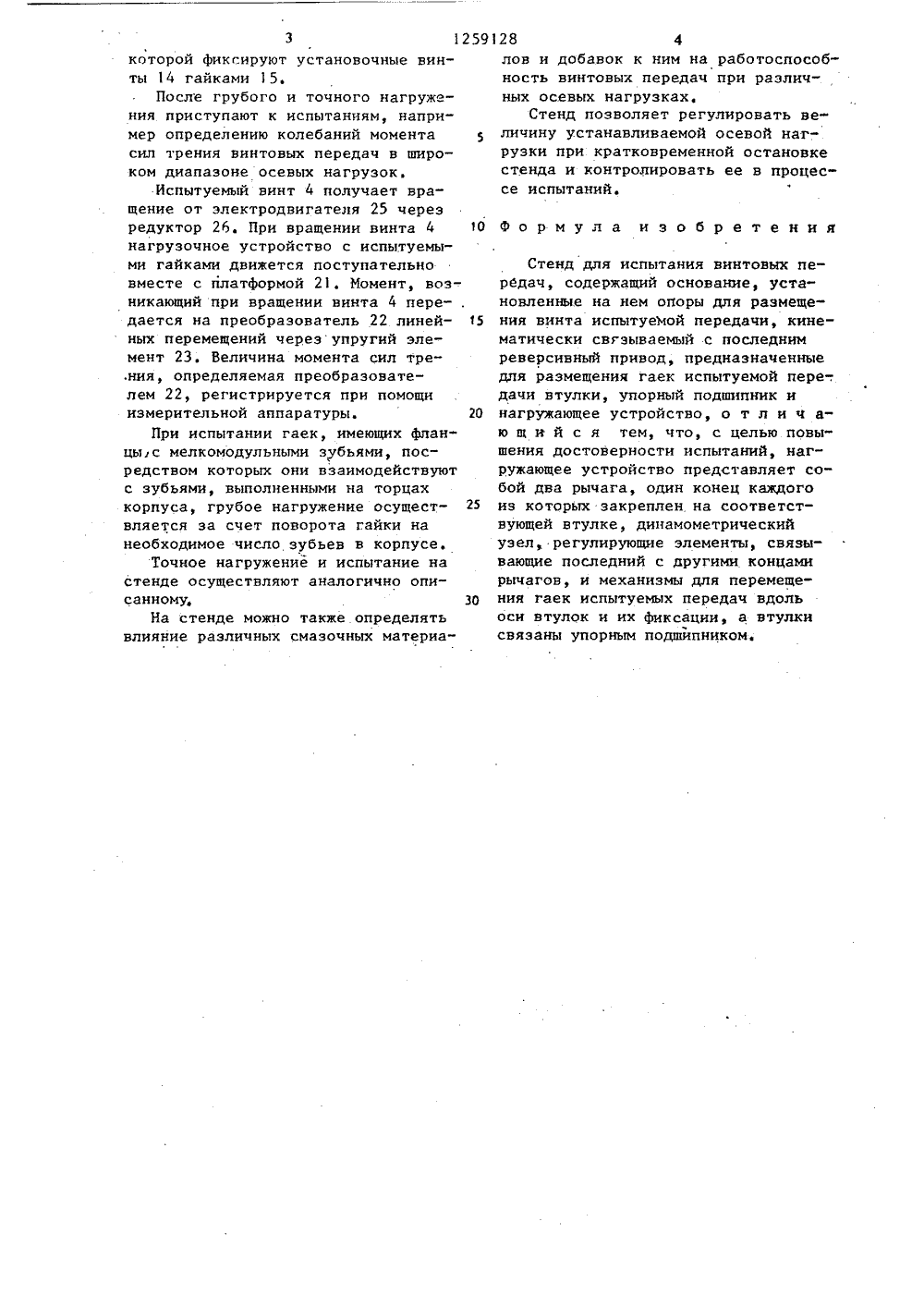

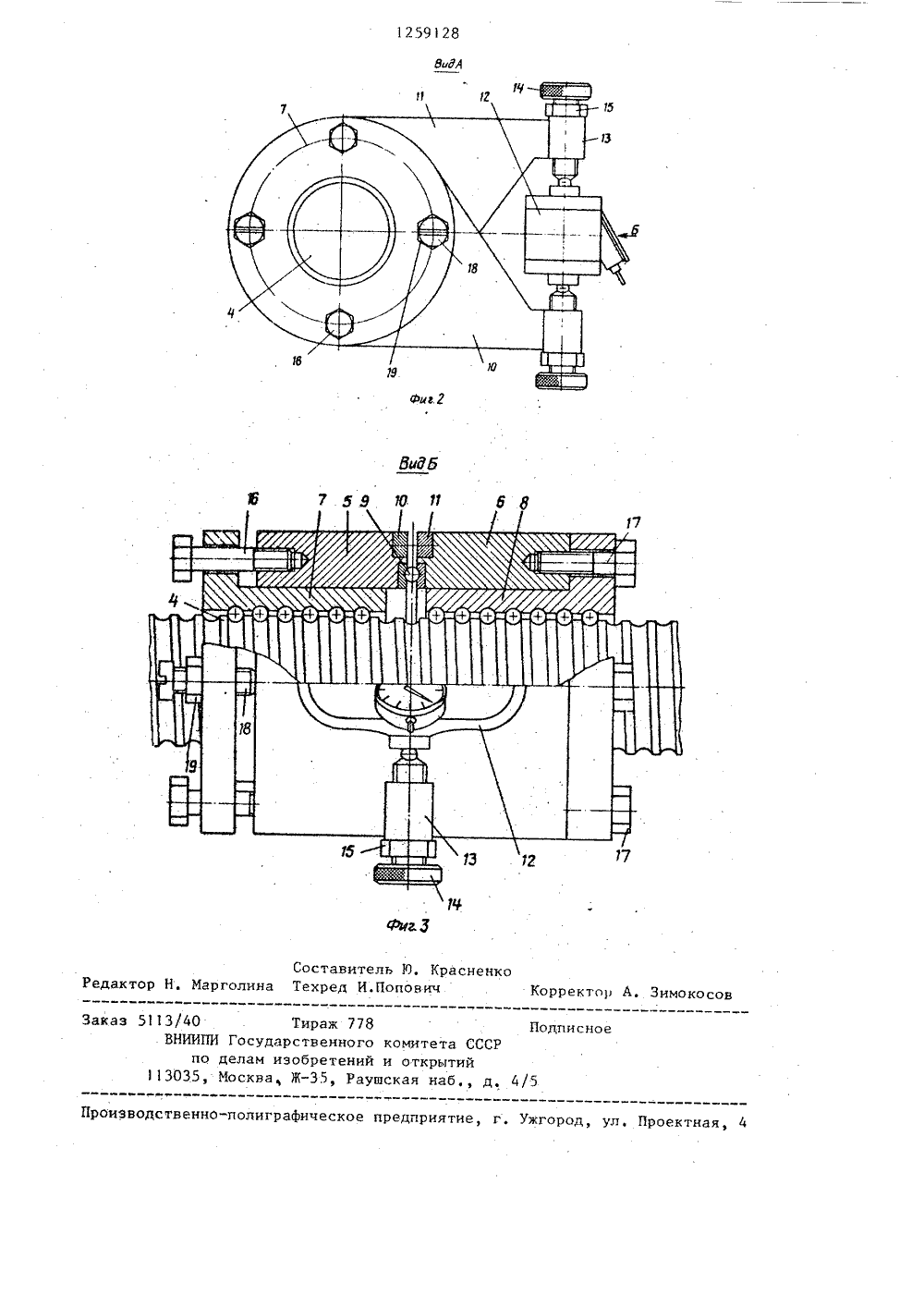

СОЮЗ ССВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 9) (1) ао 4 а 0 лг ЕНИ ааайв аТ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ А ВТОРСКОМ,Ф СВИДЕТЕЛЬ(7) Одесский завод прецизионныхстанков им. ХХУ съезда КПСС и Одесский технологический институт пищевой промышленности им, М. В. Ломоносова( 54) СТЕНД ДЛЯ ИСПЫТАНИЯ ВИНТОВЫХПЕРЕДАЧ( с 7) Изобостроению,ретение относится к машин а именно к испытательной технике, и может быть использовано,например, при испытании шариковинтовых передач при действии осевых нагрузок. Целью изобретения является повышение достоверности испытаний путем создания регулируемой по величине осевой нагрузки при одновременномконтроле ее значений. В стенде в качестве нагружающего устройства использованы механизмы точного и грубого инструмента. При создании осевойнагрузки механизм грубого нагруженияобеспечивает перемещение одной изиспытуемых гаек вдоль оси охватывающей ее втулки и затем фиксацию, амеханизм точного нагружения, включающий динамометр, - взаимный разворотвтулок с испытуемыми гайками и одновременную регистрацию величины создаваемой. нагрузки. 3 ил.Изобретение относится кмашиностроению, а именно к испытательной технике и может быть использовано, наПример, при испытании шариковинто- выХ передач при действии осевых нагрузок.Цель изобретения - повышение достоверности испытаний путем создания регулируемой по величине осевой нагрузки при одновренном контроле ее значений. На Фиг. 1 изображен стенд, общийвид; на фиг. 2 - вид. А на фиг, 1;на фиг. 3 - вид Б на фиг. 2 с частичным разрезом.Стенд для испытания винтовых передач содержит основание 1, переднюю и заднюю опоры 2 и 3, в центрахкоторых устанавливается испытуемыйвинт 4, две втулки 5 и 6, с размещаемыми в них соответсвенно испытуемыми гайками 7 и 8. Между втулками 5 и 6 установлен упорный подшипник 9, обеспечивающий возможность их,взаимного поворота. Нагружающее устройство представляет собой механизмыгрубого и точного нагружения необозначены). Механизм точного нагружения выполнен в виде двух жесткихрычагов 10 и 11, один конец каждогоиз которых закреплен соответственнона втулке 5 и 6, диМамометрическогоузла, например динамометра 12 дляизмерения сжимающих усилий, и связы"вающих последний со свободными концами рычагов 10 и 11 регулирующихэлементов, каждый из которых состоитиз резьбовой втулки 13, установочного винта 14 и гайки 15.Грубое нагружение осуществляетсямеханизмами для перемещения испытуемых гаек 7 и 8 вдоль оси втулок 5и 6 и их Фиксации. В случае испытания гаек 7 и 8 с развитым Фланцемони выполнены, например, в виде вворачиваемых во втулки 5 и 6 болтов 16и 17 и установочных винтов 18 с гайкой 19. В этом случае шейки болтов 16являются направляющими для испытуемой гайки 7, болты 17 служат для Фиксации испытуемой гайки 8 на втулке 6,а винты 18 обеспечивают перемещениеи. Фиксацию при помощи гайки 19 испытуемой гайки 7 на втулке 5,На основании 1 стенда имеютсянаправляющие 20 вдоль оси центровопор 2 и 3, в которых установлена свозможностью перемещения на подшип 5 1 О 15 20 25 30 35 40 45 50 55 никах платформа 21. На последнейжестко закреплен преобразователь 22линейных перемещений, взаимодействующий с упругим элементом 23, который через хомут 24 жестко связан свтулкой 6.На основании 1 также установленпривод, содержащий реверсивный электродвигатель 25 и редуктор 26, кинематически связанный с вращающимсяцентром опоры 2,Стенд работает следующим образом.Собранную испытуемую винтовую передачу устанавливают в центрах передней и задней опор 2 и 3, Послеэтого осуществляют грубое нагружениевинтовой передачи, вворачивая установочные винты 18 и перемещая испытуемую гайку 7 относительно втулки 5в осевом направлении. Вращение испытуемой гайки 7 относительно втулки 5предотвращают шейки болтов 16, Создаваемая осевая нагрузка через шарики испытуемой винтовой передачи,гайку 7, втулку 5 и упорный подшипник 9 передается втулке 6, испытуемой гайке 8 и ее шарикам. Происходитвстречное осевое перемещение втулок5 и 6 с их взаимным проворотом всторону сближения рычагов 10 и 11.При этом упругий элемент динамомера 12 деформируется под действием сил, возникающих при его сжатиирычагами 10 и 11,Полученная величина деформациипозволяет судить о величине создаваемой осевой нагрузки. Измерительное устройство динамометра 12 регистрирует радиальную составляющуюосевой нагрузки, создаваемой в передаче. Для перевода осевой силы врадиальную пользуются расчетнымитаблицами для каждОго типоразмерапередач.Ер достижении нагрузки, близкойк заданной, Фиксируют установочныевинты 18 гайками 19После этого осуществляют точное нагружение дополнительным сведением либо разведениемрычагов 10 и 11, которое обеспечивается перемещением в ре з ьбовых втулках 13 установочных винтов 4, кон.тактирующих с упругим элементом динамометра 12,По показанию его измерительногоустройства контролируют и окончательно устанавливают величину задан"ной осевой нагрузки, при достижении3 1259 которой фиксируют установочные винты 14 гайками 15.После грубого и точного нагружения приступают к испытаниям, например определению колебаний момента сил трения винтовых передач в широком диапазоне осевых нагрузок.Испытуемый винт 4 получает вращение от электродвигателя 25 через редуктор 26. При вращении винта 4 10 нагрузочное устройство с испытуемыми гайками движется поступательно вместе с платформой 21. Момент, возникающий при вращении винта 4 пере- . дается на преобразователь 22 линей ных перемещений через упругий элемент 23. Величина момента сил тре,ния, определяемая преобразователем 22, регистрируется при помощи измерительной аппаратуры. 20При испытании гаек, имеющих фланцыс мелкомодульными зубьями, посредством которых они взаимодействуют с зубьями, выполненными на торцах корпуса, грубое нагружение осущест вляется за счет поворота гайки на необходимое число зубьев в корпусе.Точное нагружение и испытание на стенде осуществляют аналогично описанному, 30На стенде можно также определять влияние различных смазочных материа 128 4лов и добавок к ним на работоспособность винтовых передач при различных осевых нагрузках.Стенд позволяет регулировать величину устанавливаемой осевой нагрузки при кратковременной остановке стенда и контролировать ее в процессе испытаний.Формула изобретенияСтенд для испытания винтовых передач, содержащий основание, установленные на нем опоры для размещения винта испытуемой передачи, кинематически связываемый с последним реверсивный привод, предназначенные для размещения гаек испытуемой пере-, дачи втулки, упорный подшипник и нагружающее устройство, о т л и ч аю щ и й с я тем, что, с целью повышения достоверности испытаний, нагружающее устройство представляет со" бой два рычага, один конец каждого иэ которых закреплен на соответствующей втулке, динамометрический узел, регулирующие элементы, связывающие последний с другими концами рычагов, и механизмы для перемещения гаек испытуемых передач вдоль оси втулок и их фиксации, а втулки связаны упорным подшйпником.1259128 диРД ис идБ Корректор А. Зимокосов э 5113/40 ВНИИПИ Госуда по делам и 113035, Москва,т778ого комитета С Подписное Тира стве обре Женин и открытии Раушская наб., д,оизводственно-полиграфическое предприятие,жгорад, ул, Проектная Составитель И. Красненкоедактор Н. Марголина Техред И,Попович
