Стенд для испытаний гидроагрегатов

Номер патента: 840531

Авторы: Исаев, Обивальнев, Соломатин, Степанов

ZIP архив

Текст

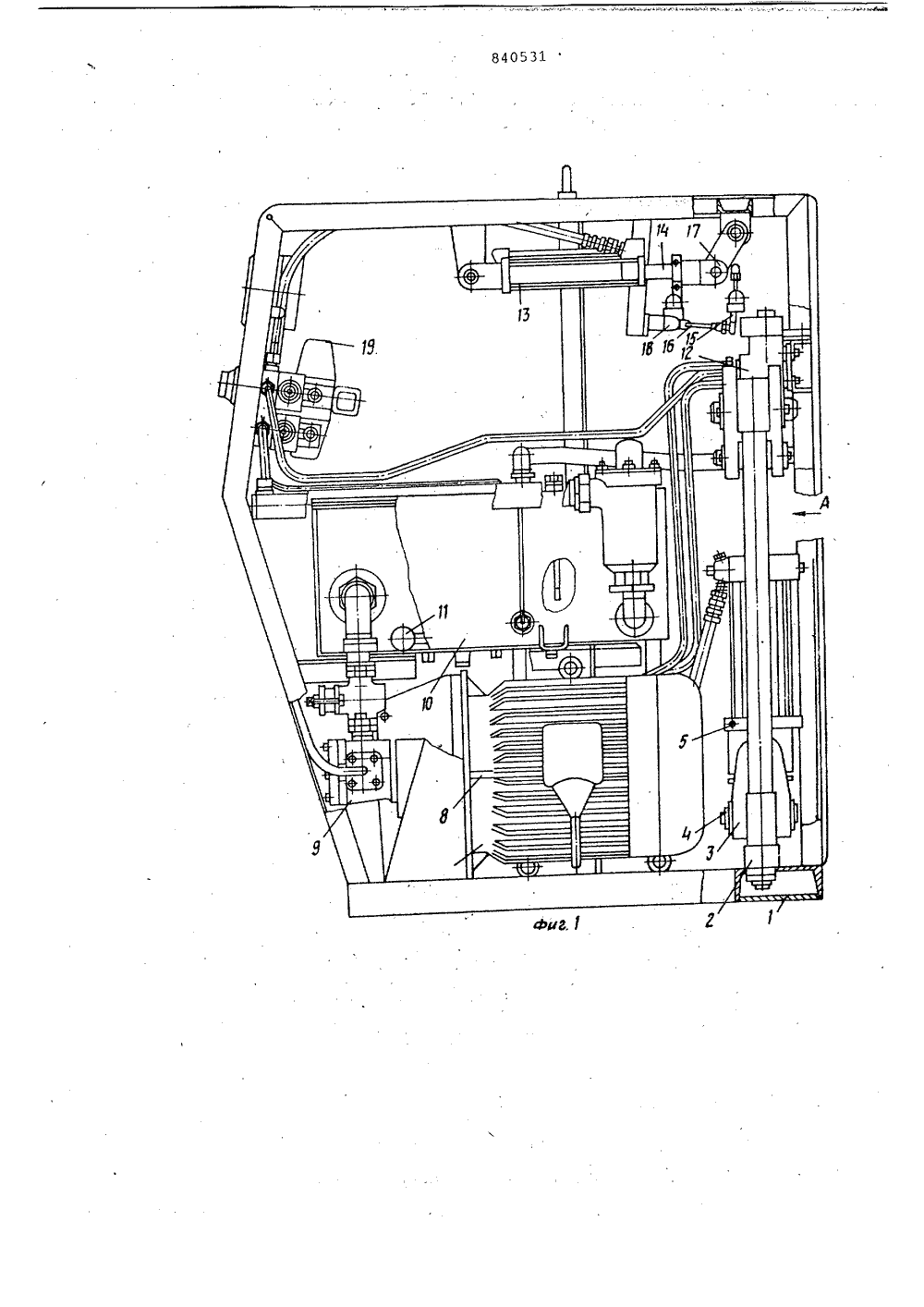

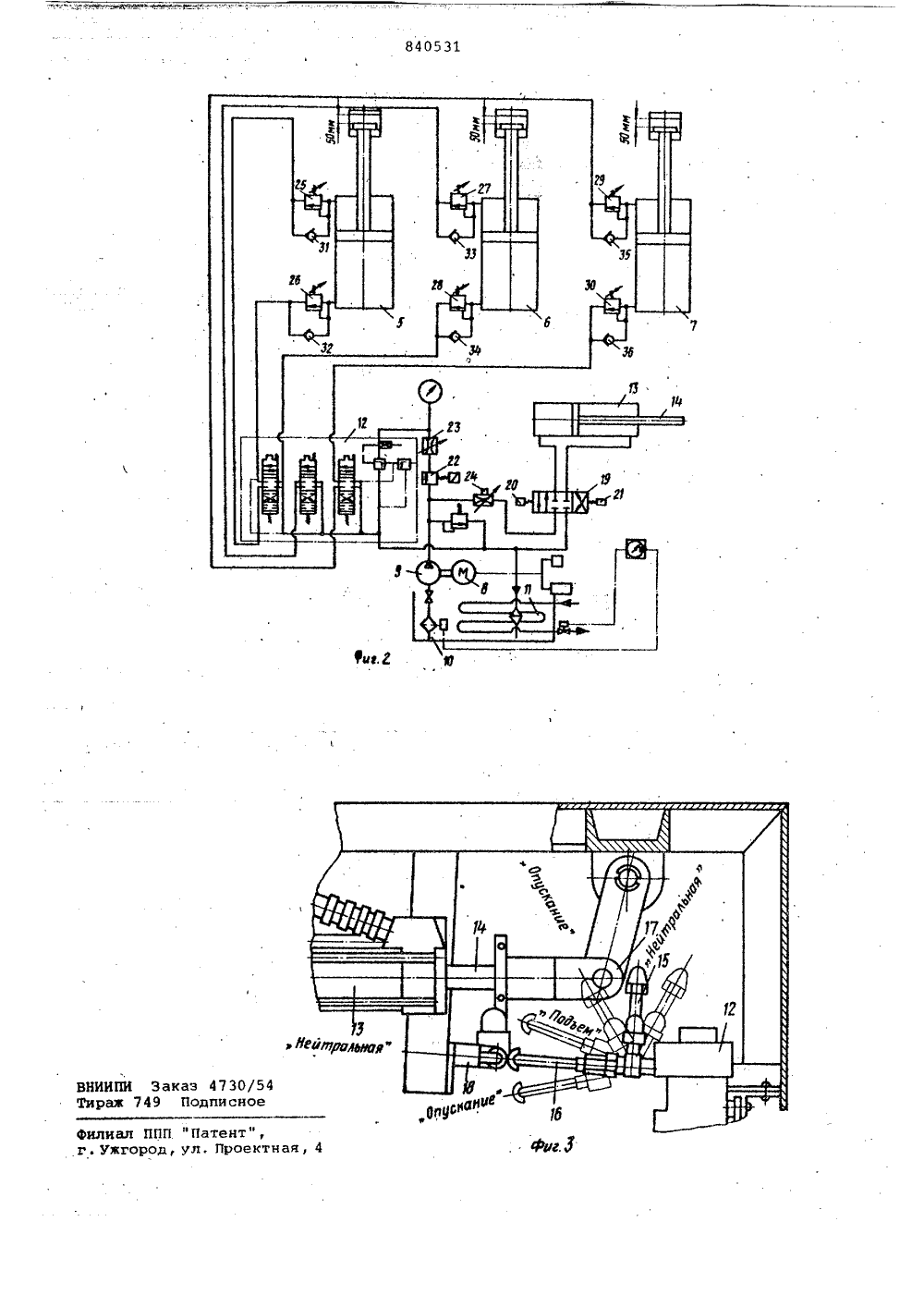

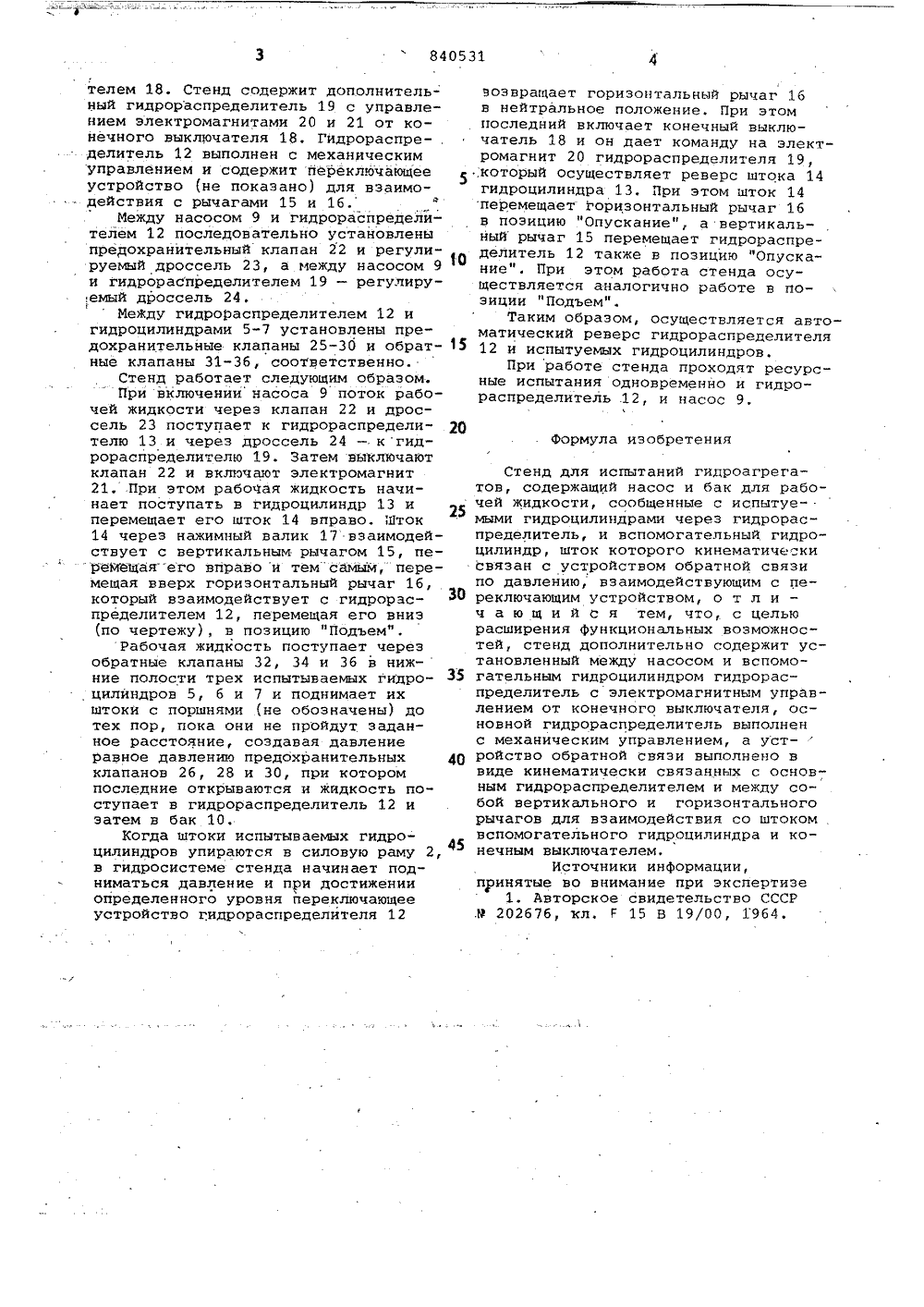

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоцианистических Республик н 1840531 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. саид-ву2) Заявлено 030177 (21) 2437909/25-06 присоединением заявки йо 1)М. К 19/00 осударственный ком СССР по аелам изобретен и отнрыти й) Заявитель й филиал Центра технологическо яза ого опытно-консбюро ГОСНИТИ ПЫТАНИИ ГИДРОАГРЕГАТ 54) СТЕНД общийсхеертиИзобретение относится к контрольно-испытательному оборудованию и может быть использовано для ускоренных ресурсных испытаний отРемонтиРованных 5 гидроагрегатов.Известен стенд для испытаний гидроцилиндров, содержащий насос и бак для рабочей жидкости, сообщенные с испытуемыми гидроцилнндрами через гидрораспределитель, и вспомогательный гидроцилиндр, шток которого кинетически связан с устройством обратной связи по давлению, взаимодействующим с переключающим устройством 1 .Недостатком укаэанного стенда.яв ляется то, что обратная связь обеспечивает только отключение гидроцилиндров придостижении определенного давления, и не обеспечивает автоматический реверс основного гидрораспредели теля.Цель изобретения - расширение функциональных возможностей стенда.Укаэанная цель достигается тем, что стенд дополнительно содержит установленный между насосом и вспомогательным гидроцилиндром гндрораспределитель с электромагнитным управлением от конечного выключателя, основной гидрораспределитель выполнен 30 с механическим управлением, а устройство обратной связи выполнено в виде кинематически связанных с основным гидрораспределителем и между собой вертикального и горизонтального рычагов для взаимодействия со штоком вспомогательного гидроцилиндра и конечным выключателем.На фиг. 1 представлен стенд, вид, на фиг, 2 - гидравлическая ма стенда, на фиг. 3 - система в кальных и горизонтальных рычагов.Стенд для испытаний гидроагрегатов содержит станину 1, силовую раму 2 со сменными серьгами 3 и пальцами 4 для крепления испытуемых гидроцилиндров 5-7, электродвигатель 8, насос 9 и бак 10 для рабочей жидкости с системой охлаждения 11, свяэайные с гидроцилиндрами 5, 6 и 7 через гидрораспределитель 12, Стенд содержит также вспомогательный гидроцилиндр 13, шток 14 которого кинематически связан с устройством обратной связи по давлению, выполненным в виде кинематически связанных с гидрораспределителем 12 и между собой вертикального .15 и горизонтального 16 рычагов цля взаимодействия с нажимным валк(ом 17 штока 14 и конечным выключателем 18. Стенд содержит дополнитель-ный гидрораспределитель 19 с управлением электромагнитами 20 и 21 от конечного выключателя 18, Гидрораспре- .делитель 12 выполнен с механическимуправлением и содержит переключающееустройство (не показано) для взаимо- действия с рычагами 15 и 16.Между насосом 9 и гидрораспределйтелем 12 последовательно установленыпредохранительный клапан 22 и регулируемый дроссель 23, а между насосом 9и гидрораспределителем 19 - регулиру.емый дроссель 24,Между гидрораспределителем 12 игидроцилиндрами 5-7 установлены предохранительные клапаны 25-30 и обратные клапаны 31-36, соответственно.Стенд работает следующим образом.При включении насоса 9 поток рабочей жидкости через клапан 22 и дроссель 23 поступает к гидрораспределителю 13 и через дроссель 24 в . к гидрораспределителю 19. Затем вйключаютклапан 22 и включают электромагнит21 При этом рабоЧая жидкость начинает поступать в гидроцилиндр 13 иперемещает его шток 14 вправо. Мток14 через нажимный валик 17 взаимодействует с вертикальным рычагом 15, перемещая его вправо и тем самым, перемещая вверх горизонтальный рычаг 16,который взаимодействует с гидрораспределителем 12, перемещая его вниз(по чертежу), в позицию "Подъем",Рабочая жидкость поступает черезобратные клапаны 32, 34 и 36 в нижние полости трех испытываемых гидроцилиндров 5, 6 и 7 и поднимает ихштоки с поршнями (не обозначены) дотех пор, пока они не пройдут заданное расстояние, создавая давлениеравное давлению предохранительныхклапанов 26, 28 и 30, при которомпоследние открываются и жидкость поступает в гидрораспределитель 12 изатем в бак 10.Когда штоки испытываемых гидроцилиндров упираются в силовую раму 2,в гидросистеме стенда начинает подниматься давление и при достиженииопределенного уровня переключающееустройство гидрораспределителя 12 возвращает горизонтальный рычаг 16в нейтральное положение. При этомпоследний включает конечный выключатель 18 и он дает команду на электромагнит 20 гидрораспределителя 19,.который осуществляет реверс штока 14гидроцилиндра 13, При этом шток 14перемещает горизонтальный рычаг 16в позицию "Опускание", а вертикальный рычаг 15 перемещает гидрораспределитель 12 также в позицию "Опускание". При этом работа стенда осуществляется аналогично работе в позиции "Подъем".Таким образом, осуществляется автоматический реверс гидрораспределителя5 12 и испытуемых гидроцилиндров,При работе стенда проходят ресурсные испытания одновременно и гидрораспределитель .12, и насос 9,20Формула изобретенияСтенд для испытаний гидроагрегатов, содержащий насос и бак для рабочей жидкости, сообщенные с испытуе- .мыми гидроцилиндрами через гидрораспределитель, и вспомогательный гидроцилиндр, шток которого кинематическисвязан с устройством обратной связипо давлению, взаимодействующим с пе реключающим устройством, о т л ич а ю щ и й с я тем, что, с цельюрасширения функциональных возможностей, стенд дополнительно содержит установленный между насосом и вспомо гательным гидроцилиндром гидрораспределитель с электромагнитным управлением от конечного выключателя, основной гидрораспределитель выполненс механическим управлением, а устройство обратной связи выполнено ввиде кинематически связанных с основным гидрораспределителем и между собой вертикального и горизонтальногорычагов для взаимодействия со штоком .вспомогательного гидроцилиндра и конечным выключателем.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР.г ю ИИПИ Заказ 4730/54 раж 749 Подписное илиал ППП "Патент", . Ужгород, ул, Проектная, 4

Смотреть

Заявка

2437909, 03.01.1977

РЯЗАНСКИЙ ФИЛИАЛ ЦЕНТРАЛЬНОГООПЫТНО-КОНСТРУКТОРСКОГО И ТЕХНОЛО-ГИЧЕСКОГО БЮРО "ГОСНИТИ"

ОБИВАЛЬНЕВ ВЛАДИМИР НИКОЛАЕВИЧ, СТЕПАНОВ ИВАН ВАСИЛЬЕВИЧ, ИСАЕВ ГЕННАДИЙ ВАСИЛЬЕВИЧ, СОЛОМАТИН ДМИТРИЙ МИХАЙЛОВИЧ

МПК / Метки

МПК: F15B 19/00

Метки: гидроагрегатов, испытаний, стенд

Опубликовано: 23.06.1981
