Устройство для записи информациив оперативную память

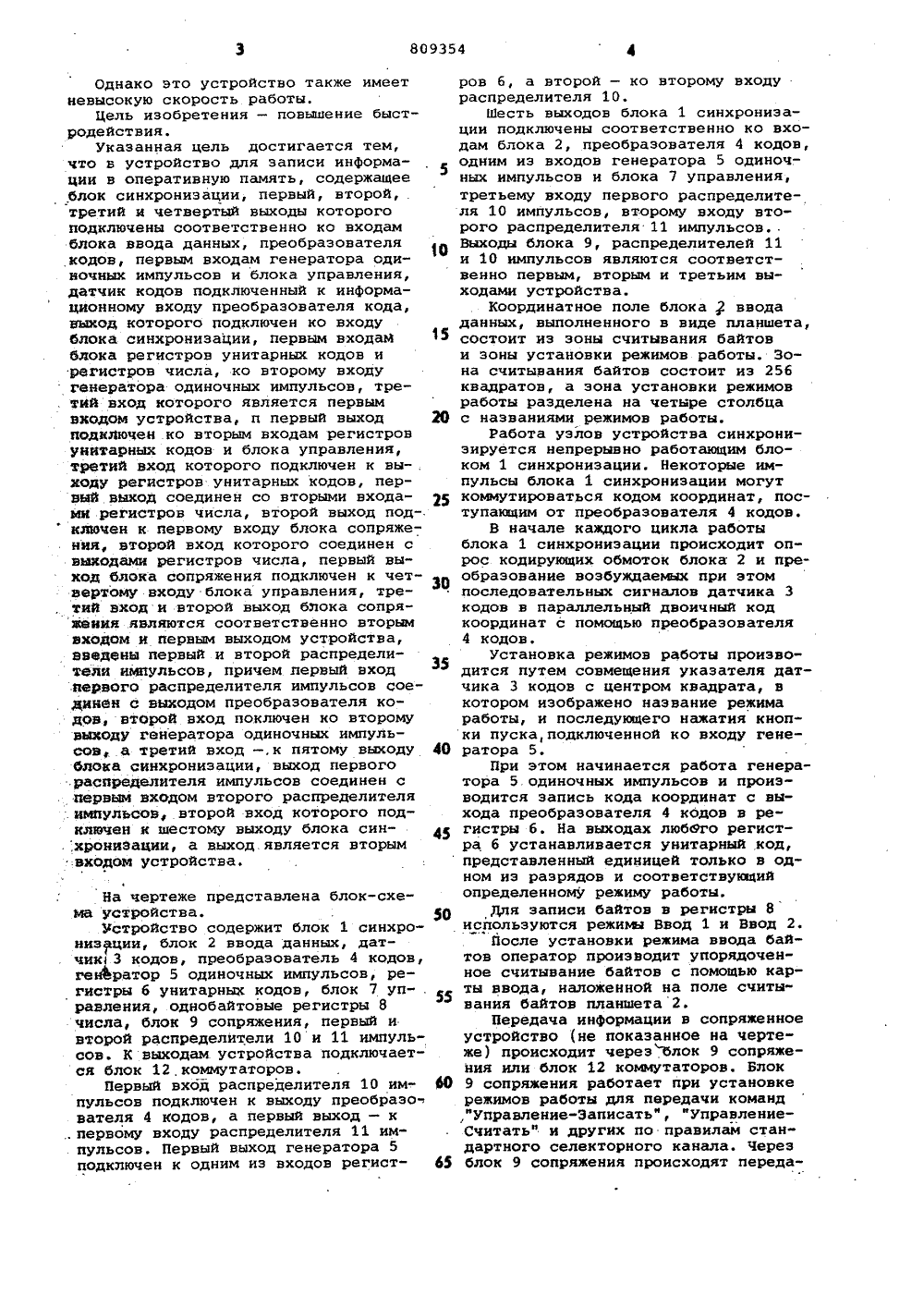

Союз Свввтскнк Сецнапистнчвскнк Республик(23) Приоритет, -6 11 С 7/00 Государственник коинтет СССР но кеяаи нзобретеннй н открытнй(54) УСТРОИСТВО ДЛЯ ЗАПИСИ ИНФОРМАЦИ В ОПЕРАТИВНУЮ ПАМЯТЬИзобретение относится к запоминающим устройствам и может быть использовано для записи информации в оперативную память, снабженную блоками сопряжения с неоднородными вычислительными каналами.Известно устройство для записи информации в оперативную память, содержащее блок синхронизации, первый, второй, третий и четвертый выходы .которог подключены соответственно ко входу блока ввода, управляющим входам преобразователя кода, генератору одиночных импульсов и первому входу блока управления, датчик, выход которого подключен к информационному входу преббраэователя кода, выход которого подключен ко входу блока синхронизации и к информационным входам блока регистров, блока режимов работы, блока однЬбайтовых регистров, управляющие входы которого подключены к выходам блока управления 13.Однако это устройство имеет невысокую скорость работы.Наиболее близким по технической сущности к предлагаемому является устройство для записи информации в оперативную память, содержащее блок синхронизации, первый, второй, третий и четвертый выходы которого подключены соответственно ко входам блока ввода данных, преобразователя кодов, первым входам генератора одиночных импульсов и блока управления,датчик кодов, подключенный к информационному входу преобразователя кода, выход которого подключен ко вхо О ду блока синхронизации, первым входам блока регистров режимов работыи блока однобайтовых регистров, ковторому входу генератора одиночныхимпульсов, третий вход которого подключен ко входу кнопочного управления, а первый выход - ко вторым входам блока регистров режимов работыи блока управления, третий вход которого подключен к выходу блока регистров режимов работы, а первый выф ход - к управляющему входу блока однобайтовых регистров, второй выход -к первому входу блока сопряжения,второй вход которого подключен к первому выходу блока однобайтовых регистров, первый выход блока сопряжения подключен к четвертому входу блока управления, третий вход и второйвыход блока сопряжения являются соответственно первыми входами и выхоЗо дами устройства (21.Однако это устройство также имеетневысокую скорость работы. Цель изобретения - повышение быстродействия.Указанная цель достигается тем,что в устройство для записи информации в оперативную память, содержащееблок синхронизации, первый, второй, .третий и четвертый выходы которого поцключены соответственно ко входам блока ввода данных, преобразователя кодов, первым входам генератора одиночных импульсов и блока управления, датчик кодов подключенный к информационному входу преобразователя кода, выход которого подключен ко входу блока синхронизации, первым входам блока регистров унитарных кодов и регистров числа, ко второму входу генератора одиночных импульсов, тре, тий вход которого является первым входом устройства, п первый выходподключен ко вторым входам регистров уийтарных кодов и блока управления, третий вход которого подключен к выходу регистров унитарных кодов, первый выход соединен со вторыми входаии регистров числа, второй выход под ключеи к первому входу блока сопряжения, второй вход которого соединен с выходами регистров числа, первый выход блока сопряжения подключен к четвертому входу блока управления, третий вход и второй выход блока сопряженив являются соответственно вторым входом и первым выходом устройства, Введены первый и второй распределители иьаульсов, причем первый вход йервого распределителя импульсов соединен с выходом преобразователя кодов, втОрой вход поключен ко второму въщоду генератора одиночных импульсса,. а третий вход в .к пятому выходу блока синхронизации, выход первого распределителя импульсов соединен спервым входом второго распределителя импульсов, второй вход которого подключен к шестому выходу блока син.;хронизации, а выход, является вторым входом устройства,На чертеже представлена блок-схема устройства.Устройство содержит блок 1 синхронизации, блок 2 ввода данных, датчик 3 кодов, преобразователь 4 кодов, генератор 5 одиночных импульсов, регистры 6 унитарных кодов, блок 7 уп- . равления, однобайтовые регистры 8 числа, блок 9 сопряжения, первый ивторой распределители 10 и 11 импульсов. К выходам. устройства подключается блок 12,коммутаторов.Первый вход распределителя 10 импульсов подключен к выходу преобразователя 4 кодов, а первый выход - к первому входу распределителя 11 импульсов. Первый выход генератора 5 подключен к одним из входов регистров б, а второй - ко второму входу распределителя 10.Шесть выходов блока 1 синхронизации подключены соответственно ко входам блока 2, преобразователя 4 кодов, одним иэ входов генератора 5 одиночных импульсов и блока 7 управления, третьему входу первого распределителя 10 импульсов, второму входу второго распределителя 11 импульсовВыходы блока 9, распределителей 11 и 10 импульсов являются соответственно первым, вторым и третьим выходами устройства.Координатное поле блокавводаданных, выполненного в виде планшета, состоит из зоны считывания байтов и зоны установки режимов работы. Зона считывания байтов состоит из 256 квадратов, а эона установки режимов работы разделена на четыре столбца 10 с названиями режимов работы.Работа узлов устройства синхронизируется непрерывно работающим блоком 1 синхронизации. Некоторые импульсы блока 1 синхронизации могут коммутироваться кодом координат, поступающим от преобразователя 4 кодов.В начале каждого цикла работыблока 1 синхронизации происходит опрос кодирующих обмоток блока 2 и пре образование возбуждаемых при этомпоследовательных сигналов датчика 3кодов в параллельный двоичный кодкоординат с помощью преобразователя4 кодов.33Установка режимов работы производится путем совмещения указателя датчика 3 кодов с центром квадрата, вкотором изображено название режимаработы, и последующего нажатия кнопки пуска, подключенной ко входу гене ратора 5.При этом начинается работа генератора 5 одиночных импульсов и производится запись кода координат с выхода преобразователя 4 кодов в ре гистры 6. На выходах любого регистра 6 устанавливается унитарный код,представленный единицей только в одном иэ разрядов и соответствующийопределенному режиму работы. щ Для записи байтов в регистры 8используются режимы Ввод 1 и Ввод 2.После установки режима ввода байтов оператор производит упорядоченное считывание байтов с помощью карналоженой на поле считы"вания байтов планшета 2.Передача информации в сопряженноеустройство (не показанное на чертеже) происходит через блок 9 сопряжения или блок 12 коммутаторов. Блок9 сопряжения работает при установке режимов работы для передачи команд ,фуправление-Записать", фуправлениеСчитать" и других по правилам стандартного селекторного канала. Через блок 9 сопряжения происходят переда45 ваемые или принимаемые информационные байты и соответствующие сигналы управления, Окончание передачи или приема байтов определяется блоком управления 7.Работа устройства в режиме передачи информации через блок 12 коммутаторов происходит следующим образом.При установке этого режима на первый.вход первого распределителя 10 :импульсов поступает соответствующий код координат, разрешающий пуск распределителя 10 импульсов в момент поступления на его второй и третий входы сигналов соответственно со второго выхода генератора 5 одиночных импульсов и выхода блока синхронизации. Первый распределктель 10 импульсов вырабатывает сначала пачку пусковых импульсов для сопряженного устройства, а затем, произведя пуск втЬрого распределителя 11 импульсов, автоматически возвращается в исходное состояние. Второй распределитель 11 импульсов работает многократно. За каждый период его работы последовательно вырабатываются восемь импульсов. Сдвиг во времени между этиик кмпульсаии зависит от частоты синхроимпульсов, вырабатываеьвас постоянно на одном иэ выходов блока 1 синхронизации. Сигналы с выходов второго распределителя 11 импульсов поступают на управляющие входы всех коммутаторов блока 12.Каждйй коьзжутатор блока 12 преобразовывает параллельный код, поступающий от двух каких-либо регистров 8 в последовательный код в виде тетрад. Тетрады могут передаваться с чередованием. После передачи определенного количества тетрад каждьаа коюутатором блока 12 второй распределитель 11 ,ммпульсов под воздействием импульсов на выходе блока 1 синхронизации прекращает работу.Введение в предлагаемое устройство распределителей 10 к 11 импульсов повырает его быстродействие, расширяет функциональные возможности без увеличения числа органов ввода информации и управления.формула изобретенияУстройство для записи информации в оперативную память, содержащее блок синхронизации, первый, второй, третий и четвертый выходы которого подключены соответственно ко входам блока ввода данных, преобразователя кодов, перВым входам генератора одиночных импульсов и блока управления,датчик кодов, подключенный к информационному входу преобразователя кодов, выход которого подключен ко вхо-ду блока синхронизации, первым вхо-,дам регистров унитарных кодов и рео гистров числа, ко второму входу генератора одиночных импульсов, третийвход которого является первым входомустройства, а первый выход подключенко вторым входам регистров уйитарных 1 кодов и блока управления, третийвход которого подключен к выходу ре-,гистров унитарных кодов, первый выход соединен со вторыми входами регистров числа, второй выход подклю О чен к первому входу блока сопряжения,второй вход которого соединен с выходами регистров числа, первый выходблока сопряжения подключен к четвертому входу блока управления, третийвход и второй выход блока сопряжения являются соответственно вторымвходом и первым выходом устройства,о т л и ч а ю щ е е с я тем, что,с целью повышения быстродействия устройства, оно содержит первый к втофф рой распределители импульсов, причем первый вход первого распределителя импульсов соединен с выходомпреобразователя кодов, второй входподключен ко второму выходу генерато- И ра одиночных импульсов, а третийвход - к пятому выходу блока синхронизации, выход первого распределителя импульсов соединен с первым входом второго распределителя импульсов, .Щ второй вход которого подключен к шестому выходу блока синхронизации, авыход является вторым выходом устройства. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 482805, кл. 6 11 С 7/00, 1972.2. Авторское свидетельство СССРпо заявке 9 2677425/18-24,кл. 6 11 С 7/00, 1978 (прототип).809354 Тираж 656 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
