Устройство для передачи и приема дискретных сигналов

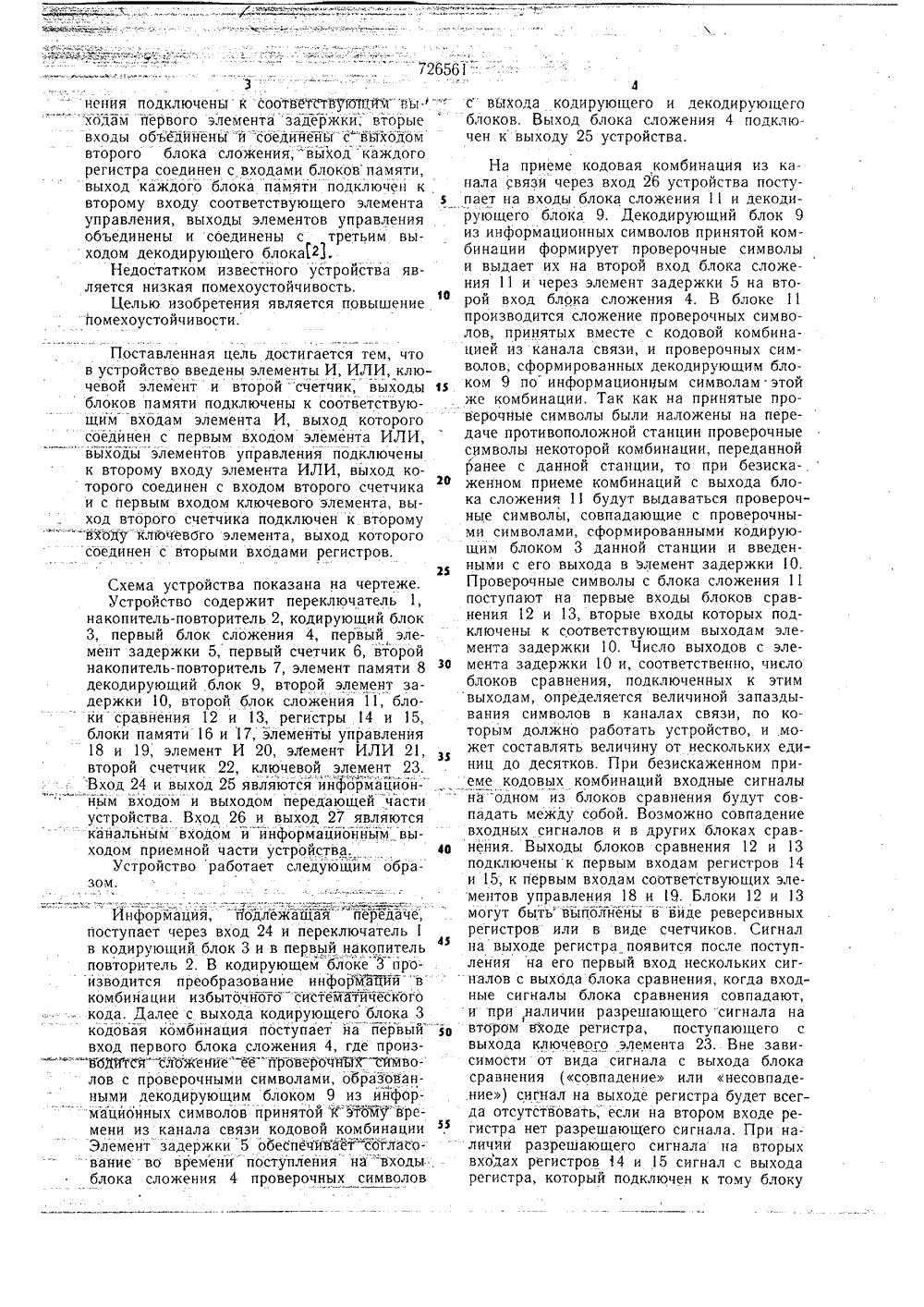

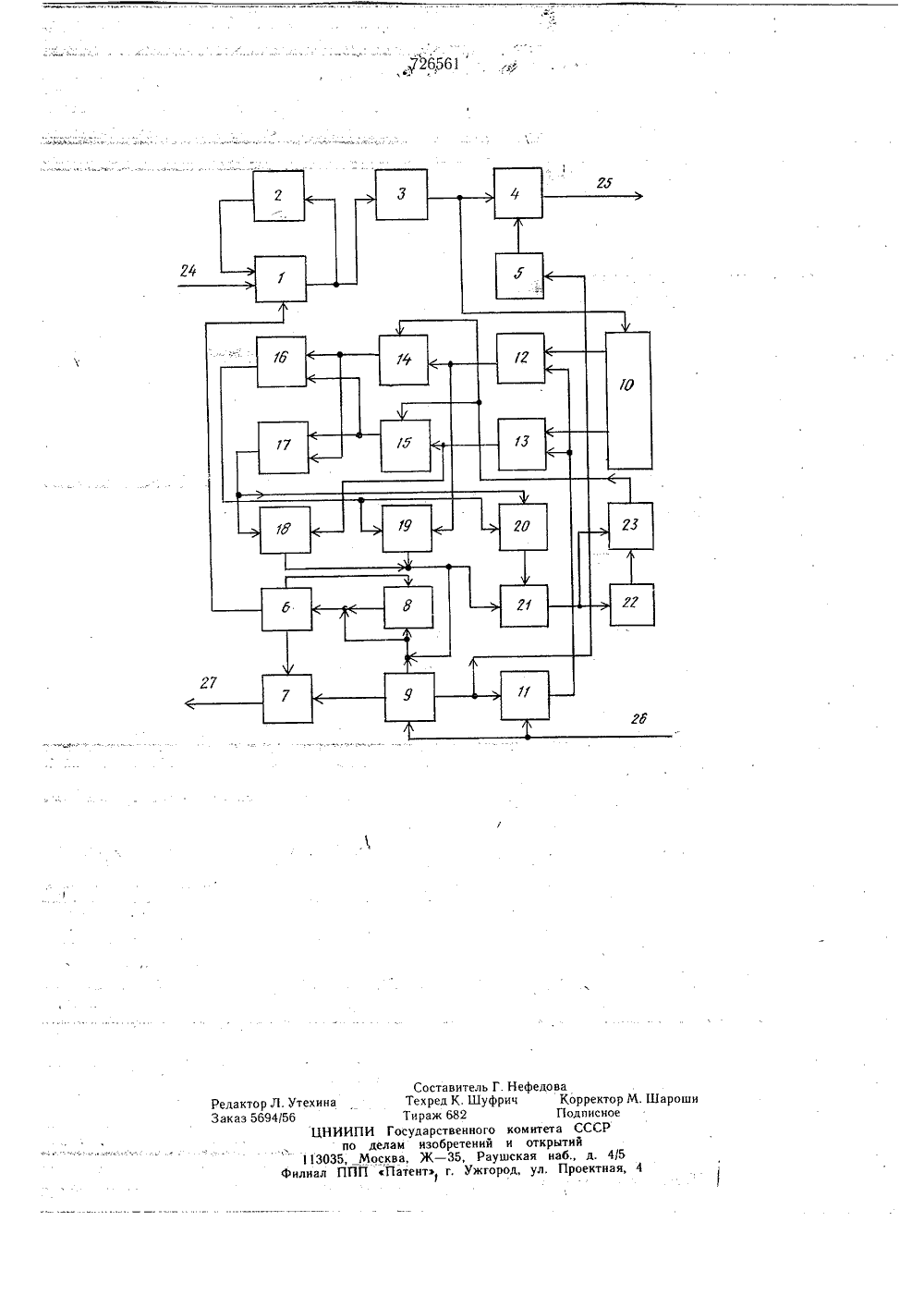

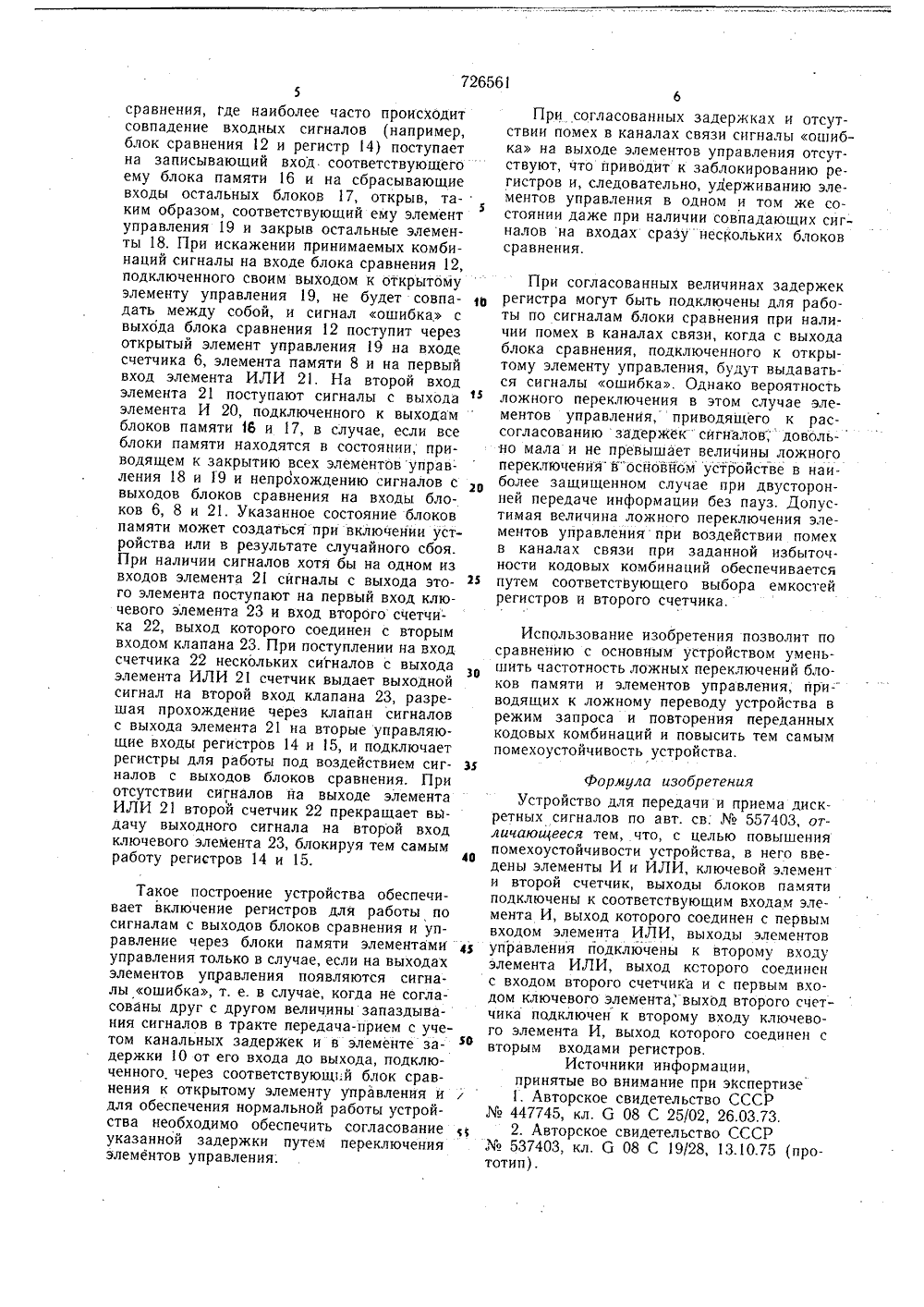

по делам иаооретеиий и открытий(54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ И ПРИЕМА ДИСКРЕТНЫХ СИГНАЛОВИзобретение относится к устройствам передачи и приема дискретных сигналов, используемых на дуплексных каналах связи в условиях воздействия помех,По основному авт. св.557403 известно устройство для передачи и приема дискретных сигналов, содержащее переключатель, выход которого соединен с входом копирующего блока и входом первого накопителя- повторителя, выход которого подключен к второму входу переключателя, выход блока сложения соединен с первым выходом устройства, второй вход устройства подключен к первому входу второго блока сложения и к входу декодирующего блока, третий выход счетчика соединен с третьим входом переключателями,Недостатком известного устройства является низкая помехоустойчивость, обусловленная возможностью ложного перехода устройства в режим запроса и повторения сообщений даже при отсутствии помех в ли- нии связи,Наиболее близким по технической сущности к предложенному является устрой-. ство для передачи и приема дискретных сигналов, содержащее переключатель, первый вход которого подключен к первомувходу устройства, выход соединен с входом кодирующего блока и входом первого накопителя-повторителя, выход которого подключен к второму входу переключателя, первый выход кодирующего блока соединен 5 с входом первого блока сложения, выходкоторого подключен к первому выходу уст: ройства, второй вход кодирующего блокасоединен с входом первого элемента задержки, второй вход устройства подключен к пер 1 п вому входу второго блока сложения и квходу декодирующего блока, первый выход которого соединен с первым входом второго накопителя-повторителя, второй выходс вторым входом второго блока сложения ,и через второй элемент задержки - с вто рым входом первого блока сложения, третий выход - с первым входом и выходом элемента памяти и входом счетчика, первый выход которого соединен с вторым входом элемента памяти, второй выход - с вторым входом второго накопителя-повторителя, выход которого подключен к второму выходу устройства, а третий выход счетчика соединен с третьим входом переключателя, первые входы каждого блока срав/23нения подключены к соотвбтствтющЖГвы-ф ходам первого элемента задержки, вторые входы объединены "и соедийеныс"выходом 65614с вйхода кодирующего и декодирующего блоков, Выход блока сложения 4 подключен к выходу 25 устройства.второго блока сложения, выход каждого регистра соединен с входами блоков памяти,выход каждого блока памяти подключен квторому входу соответствующего элемента управления, выходы элементов управления объединены и соединены с третьим выходом декодирующего блокаМ.Недостатком известного устройства является низкая помехоустойчивость.Целью изобретения является повышениепомехоустойчивости.Поставленная цель достигается тем, чтов устройство введены элементы И, ИЛИ, ключевой элемент и второй счетчик, выходы блоков памяти подключены к соответствующйм входам элемента И, выход которого соединен с первым входом элемента ИЛИ, выходы элементов управления подключены к второму входу элемента ИЛИ, выход которого соединен с входом второго счетчика и с первым входом ключевого элемента, выход второго счетчика подключен к второму " входу ключевбго элемента, выход которогосоединен с вторыми входами регистров.Схема устройства показана на чертеже.Устройство содержит переключатель 1,накопитель-повторитель 2, кодирующий блок 3, первый блок сложения 4, первый элемент задержки 5, первый счетчик 6, второй накопитель-повторитель 7, элемент памяти 8 декодирующий блок 9, второй элемент задержки 10, второй блок сложения 11, блоки сравнения 12 и 13, регистры 14 и 15, блоки памяти 16 и 17, элементы управления 18 и 19, элемент И 20, эЛемент ИЛИ 21, второй счетчик 22, ключевой элемент 23.Вход 24 и выход 25 являются информационйым входом и выходом передающей части устройства. Вход 26 и выход 27 являются канальным входом й йнформационным выходом приемной части устройства.Устройство работает следующим образом.Информация, "йодлежащая"-" йередаче,поступает через вход 24 и переключатель 1 в кодирующий блок 3 и в первый накопитель повторитель 2, В кодирующем блоке 3 производится преобразование информаций "в комбинации избыточного" систематического кода. Далее с выхода кодирующего блока 3 кодовая кбмбинация поступает на йервый вход первого блока сложения 4, где произ"вбдйтсясложенйе" ее -йроверочйЪТх сйщволов с проверочными символами, образованными декодирующим блоком 9 из ийфор-мационных символов принятой к"это%увремени из канала связи кодовой комбинации Элемент задержки 5 обеспечйвает-"согласо" вание во времени поступления на -входыблока сложения 4 проверочных символовНа приеме кодовая комбинация из канала связй через вход 26 устройства постуз пает на входы блока сложения 11 и декодирующего блока 9. Декодирующий блок 9 из информационных символов принятой комбинации формирует проверочные символы и выдает их на второй вход блока сложения 11 и через элемент задержки 5 на второй вход блока сложения 4. В блоке 11 производится сложение проверочных символов, принятых вместе с кодовой комбина 10 цией из канала связи, и проверочных символов, сформированных декодирующим блоком 9 по информационным символам. этой же комбинации. Так как на принятые проверочные символы были наложены на передаче противоположной станции проверочные символы некоторой комбинации, переданной ранее с данной станции, то при безискаженном приеме комбинаций с выхода бло 20 ка сложения 11 будут выдаваться проверочные символы, совпадающие с проверочными символами, сформированными кодирующим блоком 3 данной станции и введенными с его выхода в элемент задержки 10.Проверочные символы с блока сложения 11 поступают на первые входы блоков сравнения 12 и 13, вторые входы которых подключены к соответствующим выходам элемента задержки 10. Число выходов с элеЗ 0 мента задЕржки 10 и, соответственно, числоблоков сравнения, подключенных к этим выходам, определяется величиной запаздывания символов в каналах связи, по которым должно работать устройство, и может составлять величину от нескольких единиц до десятков. При безискаженном приеме кодовых комбинаций входные сигналы на одном из блоков сравнения будут совпадать между собой. Возможно совпадение входных сигналов и в других блоках сравФ 0 нения. Вь 1 ходы блоков сравнения 12 и 13подключены к первым входам регистров 14 и 15, к первым входам соответствующих элементов управления 18 и 19. Блоки 12 и 13 могут быть выполнены в виде реверсивных регистров или в виде счетчиков. Сигнал на выходе регистра появится после поступления на его первый вход нескольких сигналов с выхбда блока сравнения, когда входные сигналы блока сравнения совпадают,и при,наличии разрешающего -сигнала навтором входе регистра, поступающего с выхода ключевого элемента 23. Вне зависимости от вида сигнала с выхода блока сравнения (совпадение или несовпаде.ние) сигнал на выходе регистра будет всегда отсутствовать, если на втором входе регистра нет разрешающего сигнала. При наличии разрешающего сигнала на вторых входах регистров 14 и 15 сигнал с выхода регистра, который подключен к тому блоку726561 5сравнения, где наиболее часто происходит совпадение входных сигналов (например, блок сравнения 12 и регистр 14) поступает на записывающий вход соответствующего ему блока памяти 16 и на сбрасывающие входы остальных блоков 17, открыв, таким образом, соответствующий ему элемент управления 19 и закрыв остальные элементы 18. При искажении принимаемых комбинаций сигналы на входе блока сравнения 12, подключенного своим выходом к открытому элементу управления 19, не будет совпа о дать между собой, и сигнал ошибка с выхода блока сравнения 12 поступит через открытый элемент управления 19 на входе счетчика 6, элемента памяти 8 и на первый вход элемента ИЛИ 21. На второй вход элемента 21 поступают сигналы с выхода элемента И 20, подключенного к выходам блоков памяти 16 и 17, в случае, если все блоки памяти находятся в состоянии, приводящем к закрытию всех элементов управления 18 и 19 и непрохождению сигналов с2 о выходов блоков сравнения на входы блоков 6, 8 и 21. Указанное состояние блоков памяти может создаться при включении устройства или в результате случайного сбоя. При наличии сигналов хотя бы на одном из входов элемента 21 сигналы с выхода этого элемента поступают на первый вход ключевого элемента 23 и вход второго счетчика 22, выход которого соединен с вторым входом клапана 23. При поступлении на вход счетчика 22 нескольких сигналов с выхода элемента ИЛИ 21 счетчик выдает выходнойзо сигнал на второй вход клапана 23, разрешая прохождение через клапан сигналов с выхода элемента 21 на вторые управляющие входы регистров 14 и 15, и подключает регистры для работы под воздействием сиг- зю налов с выходов блоков сравнения. При отсутствии сигналов на выходе элемента ИЛИ 21 второй счетчик 22 прекращает выдачу выходного сигнала на второй вход ключевого элемента 23, блокируя тем самым работу регистров 14 и 15.40 Такое построение устройства обеспечивает включение регистров для работы по сигналам с выходов блоков сравнения и управление через блоки памяти элемЕнтами 4 управления только в случае, если на выходах элементов управления появляются сигналы ошибка, т. е. в случае, когда не согласованы друг с другом величины запаздывания сигналов в тракте передача-прием с учетом канальных задержек и в элементе задержки 10 от его входа до выхода, подключенного через соответствующий блок сравнения к открытому элементу управления и для обеспечения нормальной работы устройства необходимо обеспечить согласование указанной задержки путем переключения элементов управления: 6При согласованных задержках и отсутствии помех в каналах связи сигналы ошибка на выходе элементов управления отсутствуют, что приводит к заблокированию регистров и, следовательно, удерживанию элементов управления в одном и том же состоянии даже при наличии совпадаюших сигналов на входах сразу нескольких блоков сравнения. При согласованных величинах задержек регистра могут быть подключены для работы по сигналам блоки сравнения при наличии помех в каналах связи, когда с выхода блока сравнения, подключенного к открытому элементу управления, будут выдаваться сигналы ошибка. Однако вероятность ложного переключения в этом случае элементов управления, приводящего к рассогласованию задержек- сигналов" ,довольно мала и не превышает величины ложного переключения в"бсйовйом устройстве в наиболее защищенном случае при двусторонней передаче информации без пауз. Допустимая величина ложного переключения элементов управления при воздействии помех в каналах связи при заданной избыточности кодовых комбинаций обеспечивается путем соответствующего выбора емкостей регистров и второго счетчика,Использование изобретения позволит по сравнению с основным устройством уменьшить частотность ложных переключений блоков памяти и элементов управления, приводящих к ложному переводу устройства в режим запроса и повторения переданных кодовых комбинаций и повысить тем самым помехоустойчивость устройства. Формула изобретенияУстройство для передачи и приема дискретных сигналов по авт, св:557403, отличающееся тем, что, с целью повышения помехоустойчивости устройства, в него введены элементы И и ИЛИ, ключевой элемент и второй счетчик, выходы блоков памяти подключены к соответствующим входам элемента И, выход которого соединен с первым входом элемента ИЛИ, выходы элементов управления подключены к второму входу элемента ИЛИ, выход ксторого соединен с входом второго счетчика и с первым входом ключевого элемента,выход второго счетчика подключен к второму входу ключевого элемента И, выход которого соединен с вторым входами регистров.Источники информации,принятые во внимание при экспертизе . Авторское свидетельство СССР447745, кл. б 08 С 25/02, 26.03.73.2. Авторское свидетельство СССР537403, кл. 6 08 С 19/28, 13.10.75 (прототип).
