Труборезный станок с вращающимся резцом

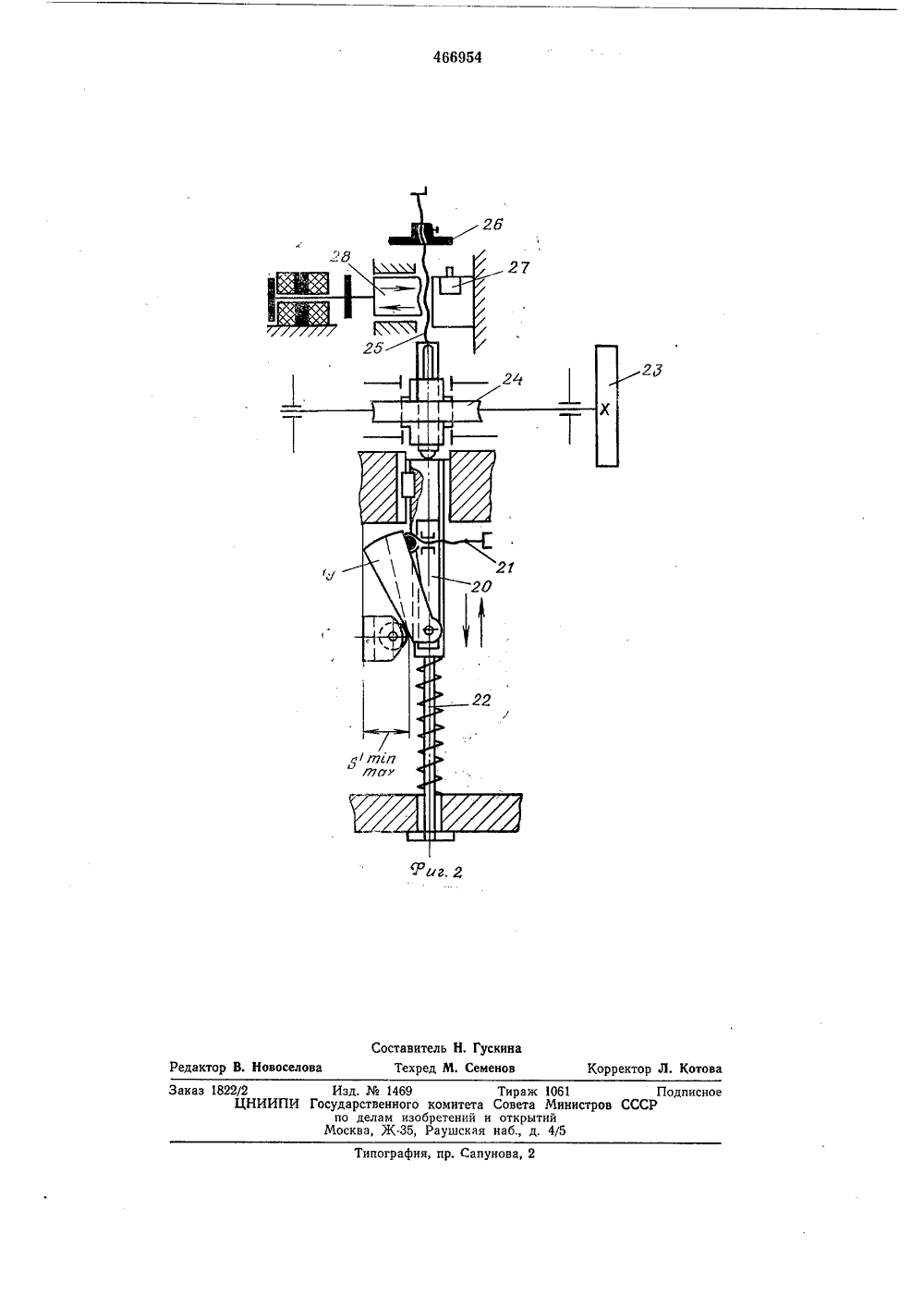

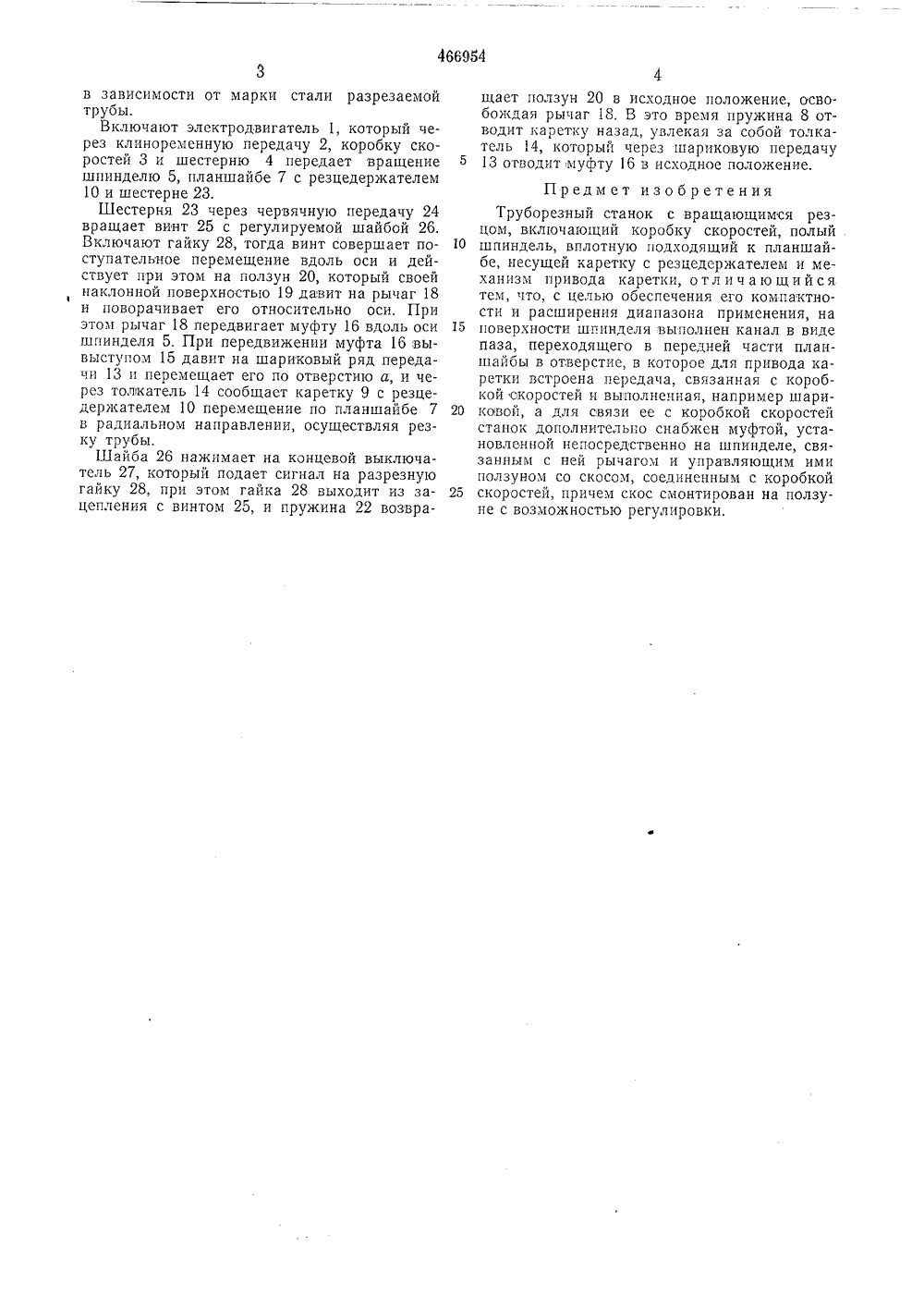

(й) 466954 Союз Советских Социалистических Республик(51) нием заявки-с присоед Государственный комитет 2) Приорите Совета Министров СССРло делам изобретенийи открытии 53) УДК 621.941.231(088,8) 04,75. Бюллетень14 Опубликова ата опубликования описания 05.08.7 2) Авторы изобретени(71) Заявитель 54) ТРУБОРЕЗНЫЙ СТАНОК т". ВРАЩ МСЯ РЕЗЦОМ Изобретение относится к области металлообработки и может применяться при резкетруб с различной толщиной стенок.Известны труборезные станки с вращающимся резцом, включающие коробку скоростей, полый шпиндель, вплотную подходящийк планшайбе, несущей каретку с резцедержателем и механизм привода каретки.Известные станки конструктивно сложны,ненадежны в эксплуатации, имеют ограниченный диапазон применения и низкую производительность,С целью обеспечения компактности и расширения диапазона применения в предлагаемом станке на поверхности шпинделя выполнен канал в виде паза, переходящего в передней части планшайбы в отверстие, в котороедля привода каретки встроена передача, связанная с коробкой скоростей и выполненная,например, шариковой, а для связи ее с коробкой скоростей станок дополнительно снабженмуфтой, установленной непосредственно нашпинделе, связанным с ней рычагом и управляющим ими ползуном со скосом, соединенным с коробкой скоростей, причем скос смонтирован на ползуне с возможностью регулирования.На фиг. 1 изображена кинематическая схема предлагаемого труборезного станка; нафиг. 2 - механизм подачи станка. 30 Станок включает электродвигатель 1, клиноременную передачу 2, коробку скоростей 3, шестерню 4, сидящую на шпинделе 5 и на шпонке 6 и жестко связанную с планшайбой 7, внутри которой находится пружина 8 с кареткой 9 и резцедержателем 10.На поверхности 11 шпинделя 5 выполнен паз 12, переходящий в отверстие а планшайбы 7. В отверстие а встроена шариковая передача 13 с толкателем 14, взаимодействующая с одной стороны с кареткой 9, а с другой - через шариковый ряд с выступом 15 муфты 16, свободно сидящей на шпинделе 5,В паз 17 муфты 16 входит рычаг 18, кинематически связанный с наклонной поверхностью 19 ползуна 20. Ползун 20 снабжен винтом 21 регулирования угла наклона поверхности 19 и подпружинен пружиной 22. Шестерня 4 через шестерню 23 связана с червячной передачей 24, внутри которой находится винт 25 с регулируемой шайбой 26, действующей на концевой выключатель 27, подающий сигнал на разрезную гайку 28,Труборезный станок работает следующим образом,Перед началом резания шайбу 26 настраивают на необходимую толщину стенки разрезаемой трубы, а винтом 21 устанавливают угол наклона поверхности 19 ползуна 20, соответствующий необходимой подаче на оборотв зависимости от марки стали разрезаемой трубы.Включают электродвигатель 1, который через клиноременную передачу 2, коробку скоростей 3 и шестерню 4 передает вращение шпинделю 5, планшайбе 7 с резцедержателем 10 и шестерне 23.Шестерня 23 через червячную передачу 24 вращает винт 25 с регулируемой шайбой 26. Включают гайку 28, тогда винт совершает поступательное перемещение вдоль оси и действует при этом на ползун 20, который своей наклонной поверхностью 19 давит на рычаг 18 и поворачивает его относительно оси. При этом рычаг 18 передвигает муфту 16 вдоль оси шпинделя 5, При передвижении муфта 16 вывыступом 15 давит на шариковый ряд передачи 13 и перемещает его по отверстию а, и через толкатель 14 сообщает каретку 9 с резце- держателем 10 перемещение по планшайбе 7 в радиальном направлении, осуществляя резку трубы.Шайба 26 нажимает на концевой выключатель 27, который подает сигнал на разрезную гайку 28, при этом гайка 28 выходит из зацепления с винтом 25, и пружина 22 возвращает ползун 20 в исходное положение, освобождая рычаг 18. В это время пружина 8 отводит каретку назад, увлекая за собой толка- тель 14, которьш через шариковую передачу 13 отводит муфту 16 в исходное положение.Предмет изобретенияТруборезный станок с вращающимся резцом, включающий коробку скоростей, полый 10 шпиндель, вплотную подходящий к планшайбе, несущей каретку с резцедержателем и механизм привода каретки, о т л и ч а ю щ и й с я тем, что, с целью обеспечения его компактности и расширения диапазона применения, на 15 поверхности шпинделя выполнен канал в видепаза, переходящего в передней части план- шайбы в отверстие, в которое для привода каретки встроена передача, связанная с коробкой скоростей и выполненная, например шари ковой, а для связи ее с коробкой скоростейстанок дополнительно снабжен муфтой, установленной непосоедственно на шпинделе, связанным с ней рычагом и управляющим ими ползуном со скосом, соединенным с коробкой 25 скоростей, причем скос смонтирован на ползуне с возможностью регулировки.466954 Составитель Н. Гускина Техред М. Семенов Корректор Л. Кото Редактор В. Новоселова аказ 1822/2 ИПИ Типография, пр. Сапунова,Изд.1469ударственного компо делам изобретМосква, Ж, Рау Тираж 1061 Подписнотета Совета Министров СССРний и открытийская наб., д. 4/5
