Устройство для определения симметрии финитных сигналов

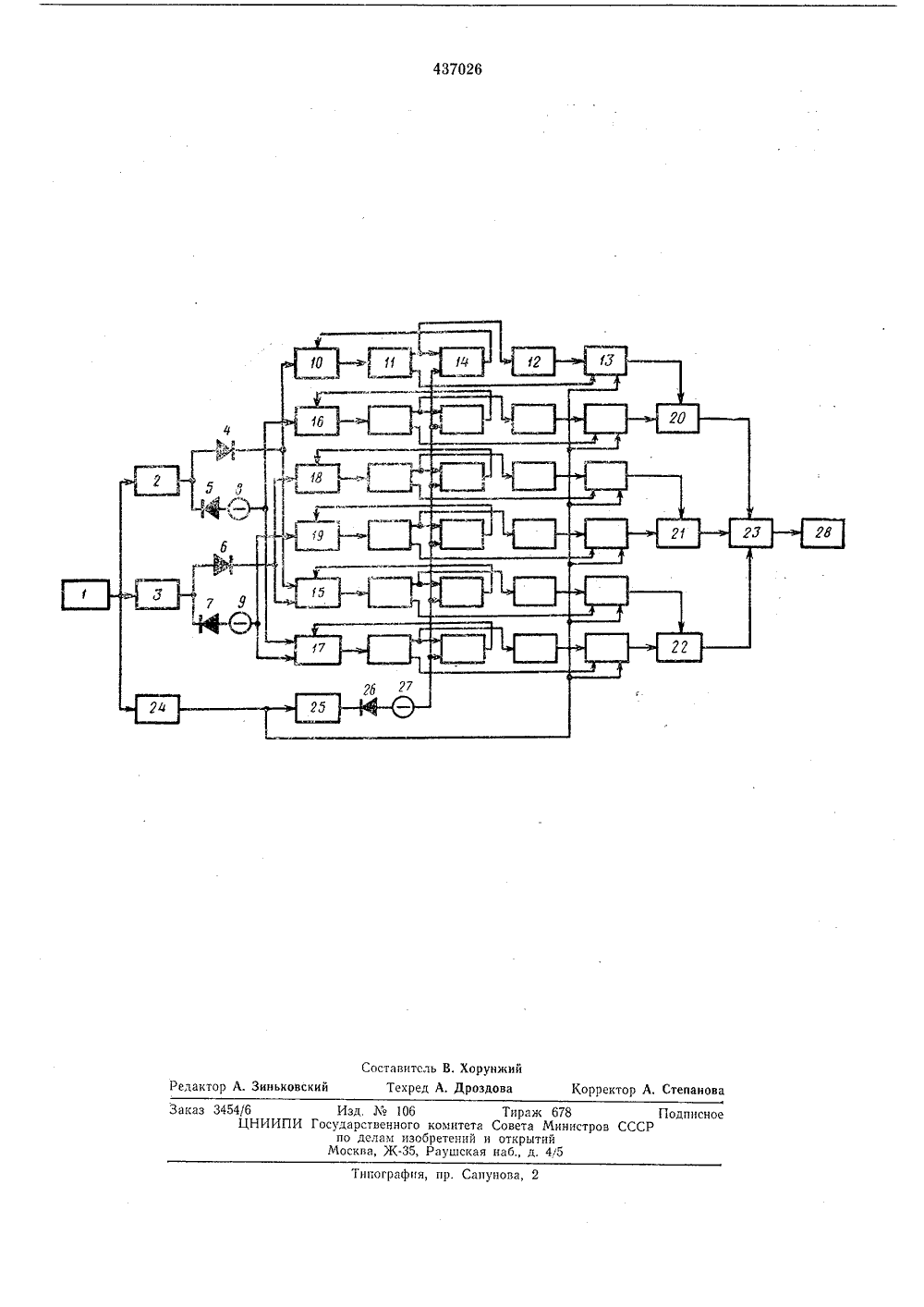

(1 п 437026 Союз Советских Социалистических Республик(51) М, Кл. С Ог 27/28 сударстеенныи комите авета Министров ССС па делам изоаретенийи открытий(71) Заявител Харьковский ордена Ленина политехнический инстит им, В. И. Ленина4) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СИММЕТРИИ фИНИТНЫХ СИГНАЛОВИзобретение относится к радиотехнике, а именно к приборам, применяемым в автоматах для контроля и настройки радиоприемников.Известны устройства для определения симметрии финитных сигналов, содержащие источник финитных сигналов и индикатор, позволящие визуально по сетке экрана осциллографа или при помощи частотных меток определить симметрию амплитудно-частотных характеристик систем.Однако известные устройства не позволяют автоматизировать процесс контроля симметрии амплитудно-частотных характеристик резонансных систем.Целью изобретения является автоматизация процесса контроля симметрии амплитудно- частотных характеристик резонансных систем,Для этого в него введены схемы сравнения, диодные схемы, инверторы и шесть идентичных каналов, каждый из которых состоит из последовательно соединенных схемы ИЛИ, триггера и схемы И и последовательно соединенных интегратора и схемы совпадения, вычитающие блоки, сумматор, блок формирования считывающего импульса и дифференцирующую цепочку, причем выход источника финитных сигналов подключен ко входу блока формирования считывающего импульса и через две параллельные цепи, каждая из которых состоит из последовательно соединенных схемь 1 сравнения, диодной схемы и инвертора, подключенных к соответствующим входам каналов, один из выходов триггера каждого канала соединен с интегратором этого канала, второй выход триггера соединен с одним из входов схемы совпадения, а выход схемы И с одним из входов схемы ИЛИ, вы ходы каналов попарно подключены к соответствующим входам вычитающих блоков, выходы которых соединены с соответствующими входами сумматора, который подключен к индикатору, а выход блока формирования счи тывающего импульса соединен с одним извходов каждой схемы совпадения каналов и через последовательно соединенные дифференцирующую цепочку, диодную схему и инвертор - с одним из входов каждой схемы 20 И этих же каналов.На чертеже приведена блок-схема устройства.Устройство для определения симметрии финитных сигналов содержит источник финит ных сигналов 1, две схемы сравнения 2, 3.Выходы схем сравнения 2, 3 через диодные схемы 4 - 7 и инверторы 8, 9 подключены к соответствующим входам шести идентичных каналов, Первый канал включает в себя по- ЗО следовательно соединенные логическую схе3му ИЛИ 10, триггер 11 с двумя устойчивыми состояниями, интегратор 12 и схему совпадения 13, Триггер 11 имеет два выхода,один из которых, подключенный к интегратору 12, через схему И 14 соединен с однимиз входов схемы ИЛИ 10, а второй выход -с одним из входов схемы совпадения 13.Остальные каналы, начинающиеся со схемы 15 - 19, имеют идентичную структурнуюсхему.Выход схемы сравнения 2 подключен черездиодную схему 4 к одному из входов схем10, 15, а через диодную схему 5 и инвертор8 - к одному из входов схем ИЛИ 16, 17.Выход схемы сравнения 3 подключен черездиодную схему 6 к одному из входов схемИЛИ 15, 18, а через диодную схему 7 и инвертор 9 - к одному из входов схем ИЛИ17, 19,Выходы каналов, начинающихся со схемИЛИ 10, 16, подключены к соответствующимвходам вычитающего устройства 20, выходыканалов, начинающихся со схем ИЛИ 18,19 - к соответствующим входам вычитающегоустройства 21, а выходы каналов, начинающихся со схем ИЛИ 15, 17 - к соответствующим входам вычитающего устройства 22.Выходы вычитающих устройств 20 - 22соединены с соответствующими входами сумматора 23.Кроме того, устройство содержит блок 24формирования считывающего импульса, входкоторого подключен к общему .входу схемсравнения 2, 3, а выход - к одному из входовсхем совпадения каждого канала и через дифференцирующую цепочку 25, диодную схему26 и инвертор 27 - к одному из входов каждой схемы И этих же каналов. Восход сумматора 23 соединен со входом индикатора симметрии 28.Устройство работает следующим образом.Исследуемый финитный сигнал поступаетна общий вход двух схем сравнения 2, 3,опорные напряжения которых равны соответственно Уо и Уо Схемы сравнения 2, 3 формируют последовательность разнополярныхимпульсов, соответствующих моментам пересечения финитного сигнала уровней УО 1 иУ. При пересечении уровней Ую и Уо растущим напряжением формируются положительные импульсы, а при пересечении уровней падающим напряжением - отрицательные. На выходах схем сравнения 2, 3 при помощи диодных схем 4 - 7 импульсы разделяются по полярности и через соответствующиесхемы ИЛИ поступают на запуск триггероввсех каналов. Триггеры каналов, начинающихся со схем ИЛИ 10, 18, запускаются импульсами положительной полярности с выхода схем сравнения 2, 3 соответственно. Импульсы отрицательной полярности с выходасхем 2, 3 поступают через инверторы 8, 9 назапуск триггеров каналов, начинающихся сосхем ИЛИ 16, 19. Триггер канала, начинающегося со схемы ИЛИ 15, запускается смешанными импульсами положительной полярности с выходов схем сравнения 2, 3, а триггер канала, начинающегося со схемы ИЛИ17 - смешанными импульсами отрицательной5 полярности с выходов схем сравнения 2, 3через инверторы 8, 9, В исходном состояниина выходах всех канальных триггеров, а следовательно, и на выходах подключенных кним интеграторов, напряжения равны нулю.10 Информацию и симметрии финитного сигнала несут выходные напряжения только техтриггеров, которые к моменту окончания финитного сигнала, т. е. к моменту времени 1возвратились в исходное состояние. Значение15 1, соответствует минимальному из значений Уо.Выходные напряжения остальных триггеровинформации о симметрии сигнала не несут,поэтому они не должны быть пропущены на20 выход устройства. Эту задачу выполняютсхемы совпадения тех каналов, которые домомента времени 1, закрыты, В момент времени 1, на схемы совпадения, наряду с напряжениями с выходов соответствующих ин 25 теграторов и триггеров всех каналов, подается импульс положительной полярности длительностью т от блока 24 формирования считывающего импульса. Открываются толькоте схемы совпадения, на трех входах которых30 одновременно присутствуют положительныеимпульсы.Для обеспечения правильной работы устройства схемы совпадений всех каналовдолжны работать в линейном режиме по от 35 ношению к выходным сигналам канальных интеграторов,Вычитающие устройства 20 - 22 производятвычитание импульсных напряжений длительностью т, формирующихся на выходах каналь 40 ных схем совпадения. На выходе сумматора23 в случае несимметричного финитного сиг.нала формируется прямоугольный импульсдлительностью т, а при симметричном финитном сигнале напряжение на выходе равно ну 45 лю.В момент времени 1,+т схема возвращается в исходное состояние. Процесс происходитследующим образом. Блок 24 формированиясчитывающего импульса вырабатывает пря 50 моугольный импульс, жестко связанный сзадним фронтом финитного сигнала. На выходе инвертора 27 образуется положительныйимпульс, соответствующий заднему фронтусчитывающего импульса. Этот импульс по 55 ступает через схемы И и ИЛИ не возвратившихся в исходное состояние каналов и возвращает их в исходное состояние.При определении симметрии финитных сигналов произвольной формы в качестве инфор 60 мативных каналов может быть любая параканалов, подключенная к соответствующемувычитающему устройству, либо все три парыканалов одновременно.Количество каналов выбирается в каждом65 конкретном случае в зависимости от требуе5 10 мой точности определения симметрии. В общем случае количество каналов определяется формулойМ=6 С,где и - требуемое количество уровней пересечения (разность соседних уровней пересечения можно определить как точность определения симметрии); 2С, - число сочетании из п элементовпо 2.Учитывая современный уровень развития интегральной техники и простоту реализуемости устройства на интегральных схемах, количество каналов может быть большим, а следовательно, устройство будет обеспечивать высокую точность определения симметрии финитных сигналов.Контроль амплитудно-частотной характеристики резонансной системы осуществляется следующим образом.На выход контролируемой резонансной системы подают произвольную последовательность дельта-импульсов, имеющих равномерный широкий амплитудный спектр. На выходе резонансной системы образуется отклик, амплитудно-частотный спектр которого имеет форму, повторяющую форму частотной характеристики резонансной системы,После анализатора спектра этот финитный сигнал поступает на вход предложенного устройства, которое осуществляет автоматический контроль его симметрии.При помощи предложенного устройства симметрия амплитудно-частотной характеристики резонансной сисгемы контролируется в статическом режиме, что обеспечивает высокую точность измерений. В сочетании с быстродействием это качество предложенного устройства позволяет эффективно автоматизировать такую трудоемкую операцию, как контроль настройки резонансных систем.Предложенное устройство может быть применено также для аппаратурного синтеза и оптимальной фильтрации сложных сигналов, например при синтезе фазоманипулированного сигнала по заданным свойствам функции неопределенности, имеющего спектральные 15 20 25 Зо 35 40 45 50 6характеристики, обладающие. свойствами че г-, ной симметрии.Кроме того, предложенное устройство. мржет быть использовано в устройствах для распознавания радиотелеграфных сигналов по виду манипуляции, осуществляющее распознавание путем определения симметрии частотного и фазового спектра исследуемого сигнала,Предмет изобретения Устройство для определения симметрии финитных сигналов, содержащее источник финитных сигналов и индикатор, отличающ е е с я тем, что, с целью автоматизации процесса контроля симметрии амплитудно-частотных характеристик резонансных систем, в него введены схемы сравнения, диодные схемы, инверторы и шесть идентичных каналов, каждый из которых состоит из последовательно соединенных схемы ИЛИ, триггера и схемы И и последовательно соединенных интегратора и схемы совпадения, вычитающие блоки, сумматор, блок формирования считывающего импульса и дифференцирующую цепочку, причем выход источника финитных сигналов подключен ко входу блока формирования считывающего импульса и через две параллельные цепи, каждая из которых состоит из последовательно соединенных схемы сравнения, диодной схемы и инвертора, подключенных к соответствующим входам каналов, один из выходов триггера каждого канала соединен с интегратором этого канала, второй выход триггера соединен с одним из входов схемы совпадения, а выход схемы И с одним из входов схемы ИЛИ, выходы каналов попарно подключены к соответствующим входам вычитающих блоков, выходы которых соединены с соответствующими входами сумматора, который подключен к индикатору, а выход блока формирования считывающего импульса соединен с одним из входов каждой схемы совпадения каналов и через последовательно соединенные дифференцирующую цепочку, диодную схему и инвертор - с одним из входов каждой схемы И этих же каналов.Заказ 3454/6 Изд. Ъое 106 Тираж 678 Подписное ЦНИИП 1 Л Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2
