Дозатор порошкообразных материаловвптбrtsn. lr чцг; . 1 срфиич oluisur

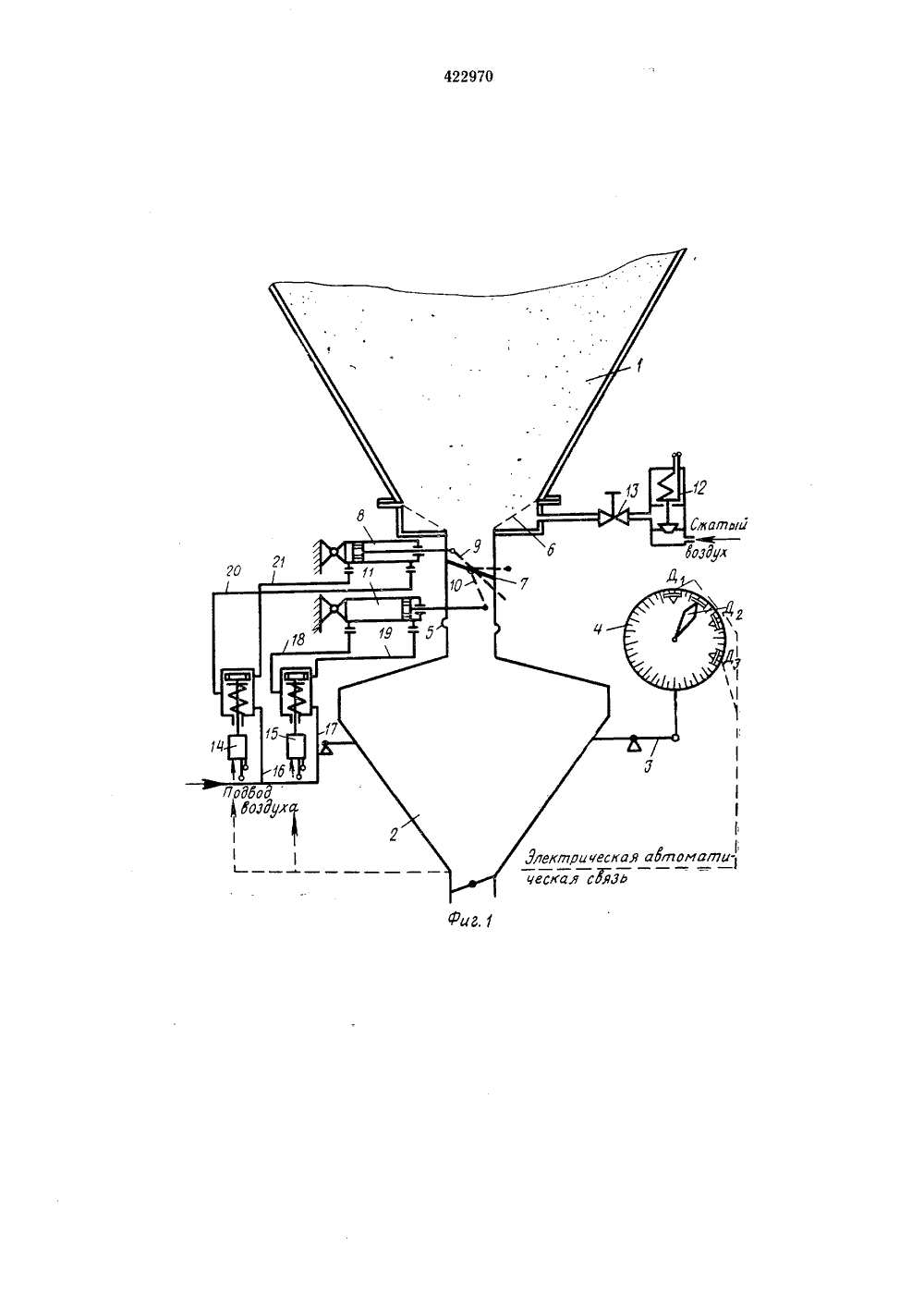

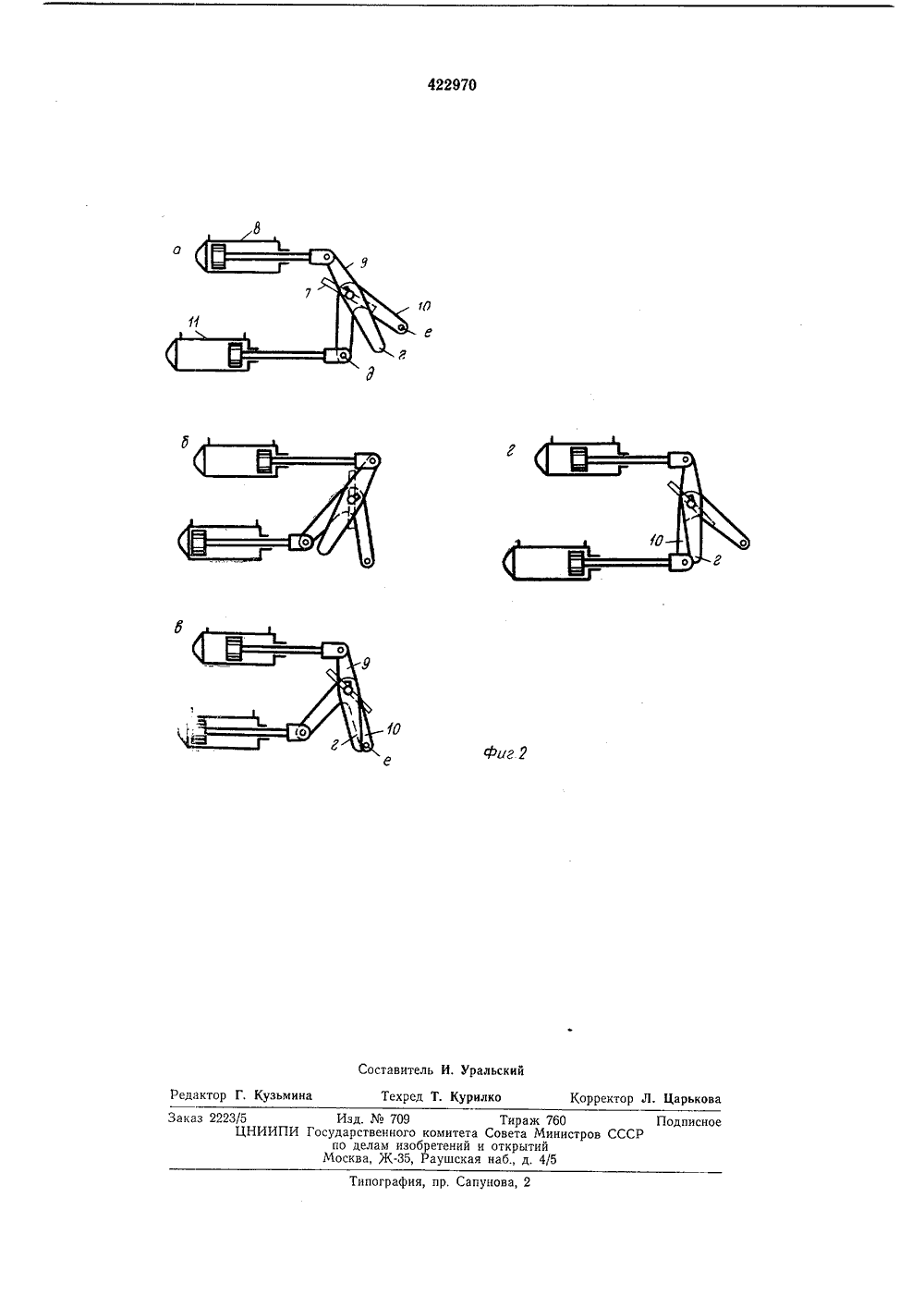

ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 11 422970 Союз Советских Социалистических Реслублик(51) М. Кл. б 01 д 13/06В 28 с 7/06В 011 15/04 с присоединением заявки асударственный камите Свввта Миниатрав СССР па делам иэааретений и аткрытий(088.8) ллетень М убликовано 05.04.74. Б та опубликования описания 12.09.74) Авторы изобретен И, А. Уральский, М. В. Климец, С. К, Еськов и Заболотный 71) Заявитель 4) ДОЗАТОР ПОРОШКООБРАЗНЫХ МА АЛ ку 4, имеющую датчики Дь Д 2, Дз ительную стрелку с флажком.Расходный и весовой бункеры соедмежду собой эластичным элементомходный бункер снабжен аэроднищемслонкой 7, соединенной с приводом 8 врычагом 9. На оси ведущего рычагано посажен 1-образныц двуплечий огтельный рычаг 10, кинематически связаведущим рычагом и соединенный с дтельным приводом 11. для алов, нта и казаняются 5. Расасфальтентной и душим свобод- аничинный с ополниПриводы 8 и 1 Электрически связаны между собой через датчики весовой головки.Воздух на аэрацию материала подают в расходный бункер через электромагнитный клапан 12 и вентиль 13.Для управления приводами 8 и 11 дозатор снабжен электропневматнческими клапанами 14 и 15, а также шлангами 16 - 21 для подачи сжатого воздуха в эти клапаны и силовые приводы.Дозатор может работать в двух режимах: больших и малых порций.При режиме больших порций с открытием заслонки 7 с приводом 8 одновременно срабатывают привод 11, который перемещает ограничительный рычаг 10 в положение, когда заслонка может открыться полностью, и электромагнитный клапан 12, через который воз вой 2 головИзобретение относится к устройствам дозирования порошкообразных матер например минерального порошка, цеме т. п.Оно может применяться на обетон ных заводах, а также в цем строительной промышленности.Известен дозатор порошкообразных материалов, содержащий расходный бункер, имеющий заслонку, соединенную с приводом, ве дущим рычагом, и весовой бункер, подвешенный на грузоприемных рычагах, соединенных с весовой головкой, снабженной датчиками.Цель изобретения - повысить точность дозирования. 1Это достигается тем, что привод заслонки выполнен с ограничительным рычагом, кинематически связанным с ведущим рычагом и дополнительным силовым приводом, электрически соединенным с приводом заслонки че рез датчики весовой головки, а ограничительный рычаг выполнен двуплечим Ч-образной формы и свободно посажен на ось ведущего рычага.На фиг. 1 схематически изображен описы ваемый дозатор; на фиг. 2 показаны рабочие положения заслонки и рычагов при работе дозатора.Дозатор содержит расходный 1 и весо бункеры, рычажную систему 3, весовую льскии институт строительногоашииостроениядух проходит на аэрацию порошка в бункер 1.Датчики на весовой головке расставляются в следующей последовательности; датчик Д, устанавливается на нулевом весе, датчик Дз - на заданном весе, датчик Д, на весе на 20 - 30 меньше заданного.При пересечении флажком стрелки датчика Д 2 в процессе заполнения бункера порошком срабатывает привод 8, прикрывающий заслонку до тех пор, пока плечо ведущего рычага 9 не дойдет до плеча ограничительного рычага 10.Поле прикрытия заслонки скорость загрузки уменьшается, в результате чего достигается плавность и равномерность поступления порошка в весовой бункер, уменьшаются динамические уси,тия, действующие на вссовуо систему, и обеспечивается высокая точность дозирования.При пересечении флажком стрелки датчика Дз срабатывают дополнительный силовой привод 11, возвращая ограничитель в исходное положение, а привод 8 закрывает заслонку ПОЛНОСТЬЮ.При режиме малых порций заслонка открывается на небольшой угол, ограничиваемый упором ограничителя 10. Привод 8, регулирующий движение заслонки 7, срабатывает в результате поступления сжатого воздуха по шлангам 16, 20 или 21 и через пневматический клапан 14,Привод 11 срабатывает в результате поступления сжатого воздуха по шлангам 17,5 18 или 19 и через электропневматический клапан 15, По окончании загрузки материала подача воздуха через электромагнитный клапан12 прекращается.Переход с режима больших доз на малые10 осуществляется из кабины оператора включением или отклонением клапана 15.Пр едм ет из о бр етени я1. Дозатор порошкообразных материалов, 15 содержащий расходный бункер, имеющий заслонку, соединенную с приводом ведущим рычагом, и весовой бункер, подвешенный на грузоподъемных рычагах, соединенных с весовой головкой, снабженной датчиками, отл и ч а ю щийся тем, что, с целью повышения точности дозирования, привод заслонки выполнен с ограничительным рычагом, кинематически связанным с ведущим рычагом и дополнительным силовым приводом, электрически соеди ненным с приводом заслонки через датчикивесовой головки.2. Дозатор по п. 1, отличающийся тем,что ограничительный рычаг выполнен,двуплечим У-образной формы и свободно посажен 30 на ось ведущего рычага.422970 иг оставител альски Редакто Техред Т. Курилк Корректор Л. Царько узьмина Типография, пр. Сапунова Заказ 2223/5 Изд.709ЦНИИПИ Государственного компо делам изобретМосква, Ж, Рау Тираж 760 Подписитета Совета Министров СССРний и открытийшская наб., д. 4/5
