Механизм управления диафрагмой вулканизатора

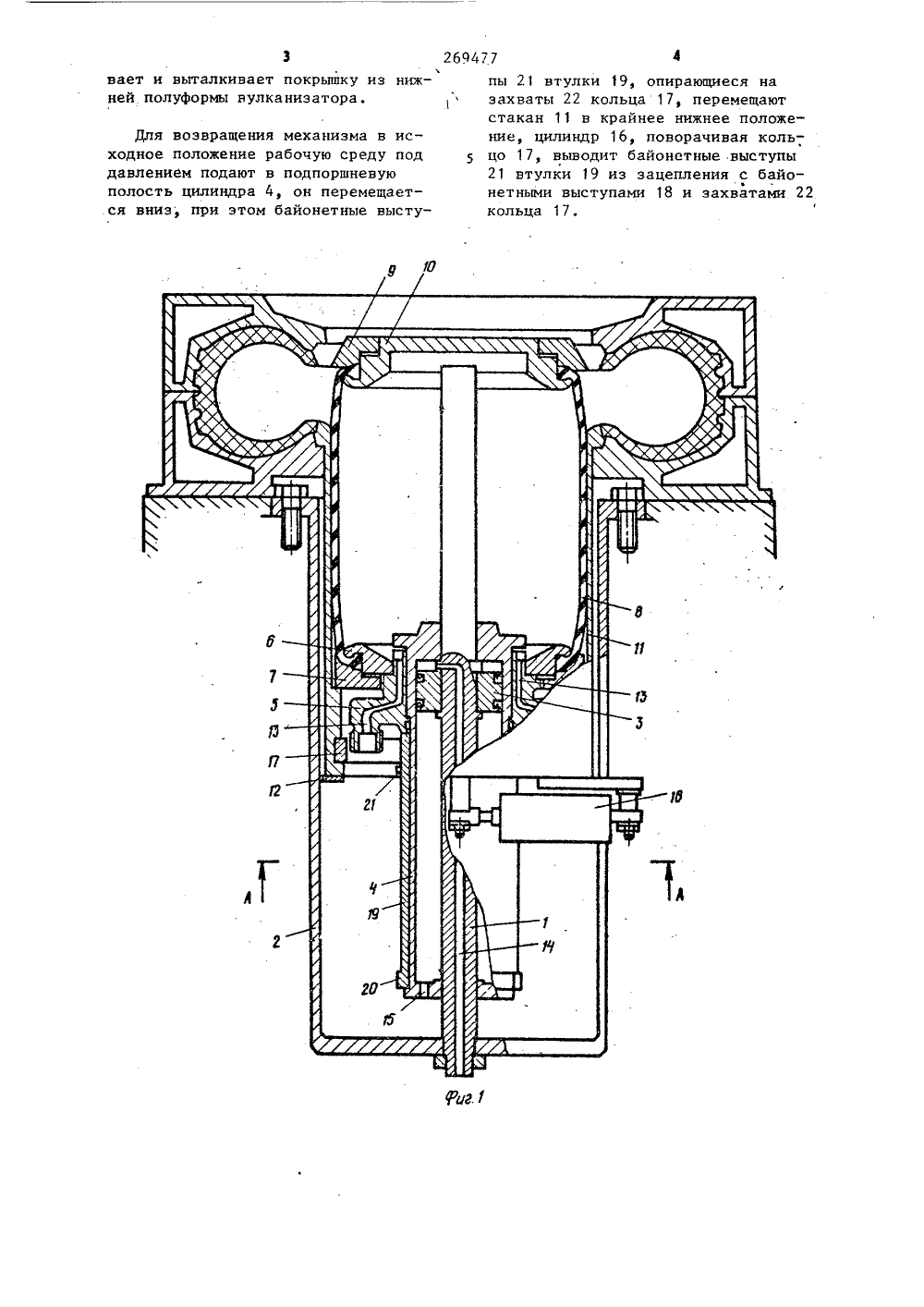

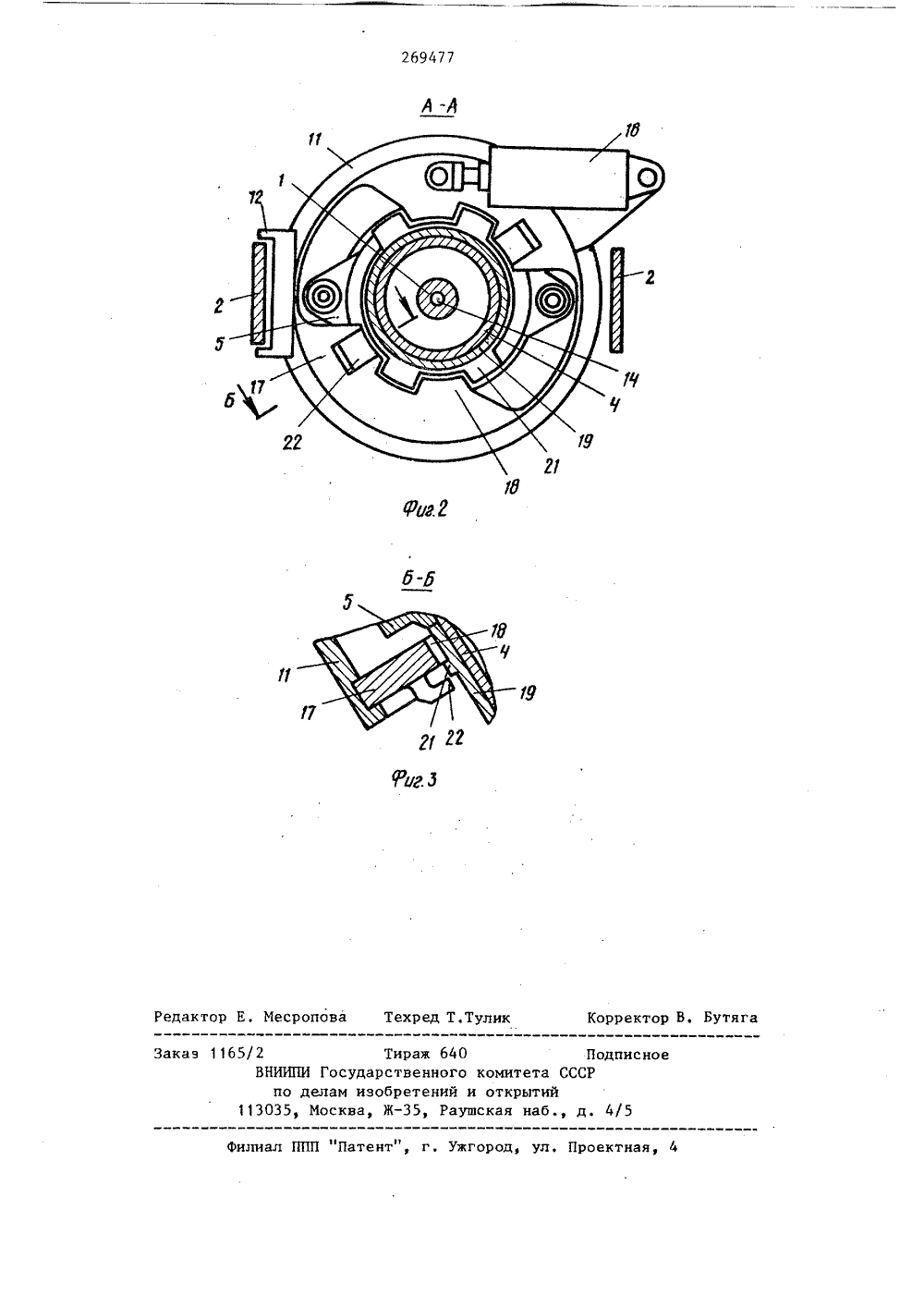

(19) 111) 11 4 В 29 С 35/00 ГОСУДАРСТЯЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) МЕХАНИЗМ УПРАВЛЕНИЯ ДИАФРАГМОЙ ВУЛКАНИЗАТОРА, включающийподвижный цилиндр и закрепленнуюна неподвижном штоке и головке подвижного цилиндра с помощью зажимныхдисков диафрагму, о т л и ч а ю -щ и й с я тем, что, с целью упрощения конструкции при обеспечении надежности в работе, на подвижномцилиндре укреплена втулка с двумярядами байонетных выступов, взаимодействующих с байонетными выступамии захватами поворотного кольца,вмонтированного в установленный с возможностью вертикального перемещения иохватывающий диафрагму направляющийстакан.269477 зуступа, служащего упором для нижнего зажимного диска 7. На головке 5имеются каналы 13, в штоке - канал14, а в цилиндре 4 - отверстие 15.5 В стакане 11 смонтировано поворотное с помощью цилиндра 16 кольцо17 с байонетными выступами 18, а наподвижном цилиндре 4 закрепленавтулка 19 с двумя рядами байонетных1 О выступов 20 и 21,На байонетных выступах 18 кольца 17 укреплены захваты 22.Механизм работает следующим образом.5 Заправка диафрагмы 8 в покрьппкупроизводится при закрытом вулканизаторе. Затем под давлением подаютрабочую среду в диафрагму 8 черезканалы 13 и в надпоршневую полость2 О цилиндра 4 через канал 14 штока 1.Цилиндр с втулкой 19, головкой 5и нижними зажимными дисками 6 и 7перемещается вверх, заправляя диафрагму 8 в покрьппку, В крайнем верх 25 нем положении цилиндра 4 байонетные выступы 20 втулки 19 располагаются несколько выше кольца 17,цилиндр 16 поворачивает кольцо 17,выступы.18 которого заходят под выс;Зо тупы 20 втулки 19, осуществляя фиксацию нижнего борта диафрагмы 8.После этого в полость диафрагмы 8подают рабочую среду под давлениеми осуществляется цикл вулканизации.35По окончании цикла вулканизациидавление из полости диафрагмы 8стравливается, цилиндр 16 поворачивает кольцо 17 до выхода из зацепления байонетных выступов 18 кольца40 17 с байонетными выступами 20 втулки 19. В подпоршневую полость цилиндра 4 подают под давлением рабо 2, чую среду, Цилиндр перемещаетсявниз, увлекая за собой нижний бортдиафрагмы 8 посредством нижнихзажимных дисков 6 и 7 и втягиваядиафрагму 8 в стакан 11. 50 55 Известньг механизмы управлениядиафрагмой вулканизатора, включаю-щие подвижный цилиндр с закрепленной на неподвижном штоке и головкеподвижного цилиндра с помощью зажимных дисков диафрагмой. В указанном механизме во время заправкидиафрагмы в покрышку и удержанияее в заправленном положении требуется создавать со стороны подвижногоборта диафрагмы давление, превышающее давление в диафрагме. В случаепадения давления со стороны подвижного борта диафрагмы механизм негарантирует качество покрьппки, и,кроме того, возможен выход из строядиафрагмы,Предложенный механизм управлениядиафрагмой отличается тем, что подвижный цилиндр снабжен втулкой сдвумя рядами байонетных выступов,которые во время цикла вулканизациивзаимодействуют с байонетными выступами поворотного кольца, вмонтированного в направляющий стакан.Такой механизм имеет упрощеннуюконструкцию и надежен в работе, Внем удержание диафрагмы в рабочемположении (заправленной в покрьппку)осуществляется за счет жесткогоупора байонетных выступов втулкиподвижного цилиндра в выступы поворотного кольца. Выполнение направляющего стакана подвижным и взаимодействующим с цилиндром дает возможность предложенному механизму осуществлять также отрыв и выталкиваниепокрышки из полуформы после окончания цикла вулканизации.На фиг. 1 изображен механизмуправления диафрагмой в разрезе;общий вид; на фиг, 2 - разрез А-Афиг. 1; на фиг. 3 - разрез Б-Б фиг.Предлагаемый механизм содержитшток 1, закрепленный на скобе 2,смонтированной на станине вулканизатора, укрепленный в средней частиштока поршень 3 подвижного цилиндра4, на головке 5 которого с помощьюнижних зажимных дисков б и 7 закреплен нижний борт диафрагмы 8. Верхнийборт диафрагмы с помощью верхнихзажимных дисков 9 и 10 укреплен наштоке. Диафрагма размещена в стакане11, положение которого относительноскобы 2 установлено фиксатором 12.Нижнее положение диафрагмы 8 встакане 11 обусловлено наличием навнутренней поверхности стакана 11 В крайнем нижнем положении цилиндра 4 байонетные выступы 21 втул ки 19 располагаются ниже байонетных выступов 18 кольца 17. В это время цилиндр 16 поворачивает кольцо 17, вводят в зацепление байонетные выступы 21 и 18. Затем рабочую среду под давлением подают в надпоршневую полость цилиндра 4, перемещая цилиндр 4 вверх, При этом колесо 17 поднимает стакан 11, который отрыДля возвращения механизма в исходное положение рабочую среду под давлением подают в подпоршненую полость цилиндра 4, он перемещается вниз, при этом байонетные высту 3 26947 4вает и выталкивает покрьппку из ниж- пы 21 втулки 19, опирающиеся на ней полуформы вулканизатора. захваты 22 кольца 17, перемещаютстакан 11 в крайнее нижнее положение, цилиндр 16, поворачивая кольцо 1, выводит байонетные выступы 21 втулки 19 из зацепления с байонетными выступами 18 и захватами 22 кольца 17.269477 Я -4 г ор В, Бутяга Техред Т,Тули аз 116 одписно Филиал Редактор Е, Иесропо ВНИИПИ по 113035, Тираж 640 Псударственного комитета СССРм изобретений и открытийква, Ж, Раушская наб., д. Патент", г. Ужгород, ул, Проектная
