Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1730311
Автор: Касылкасов
Текст

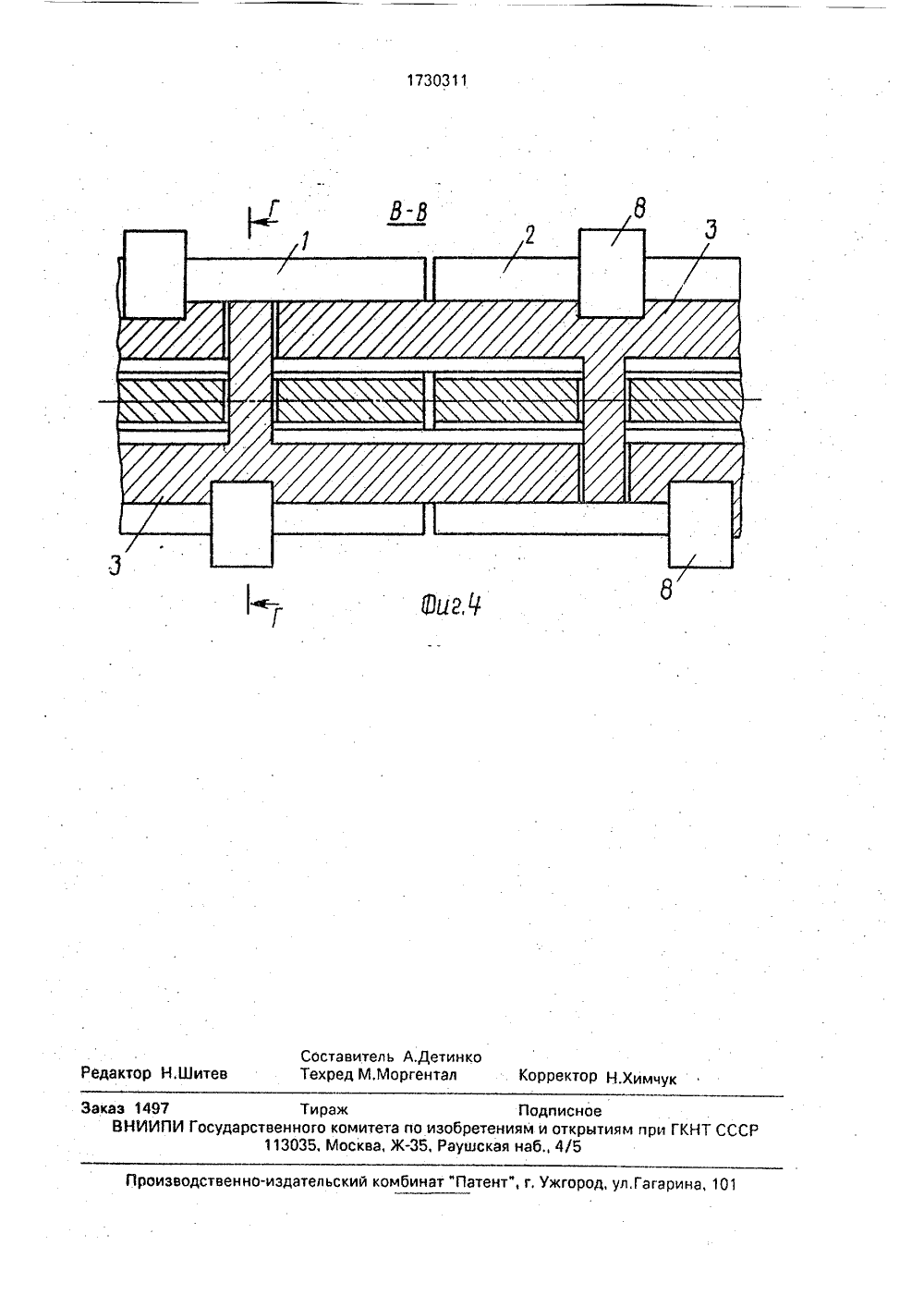

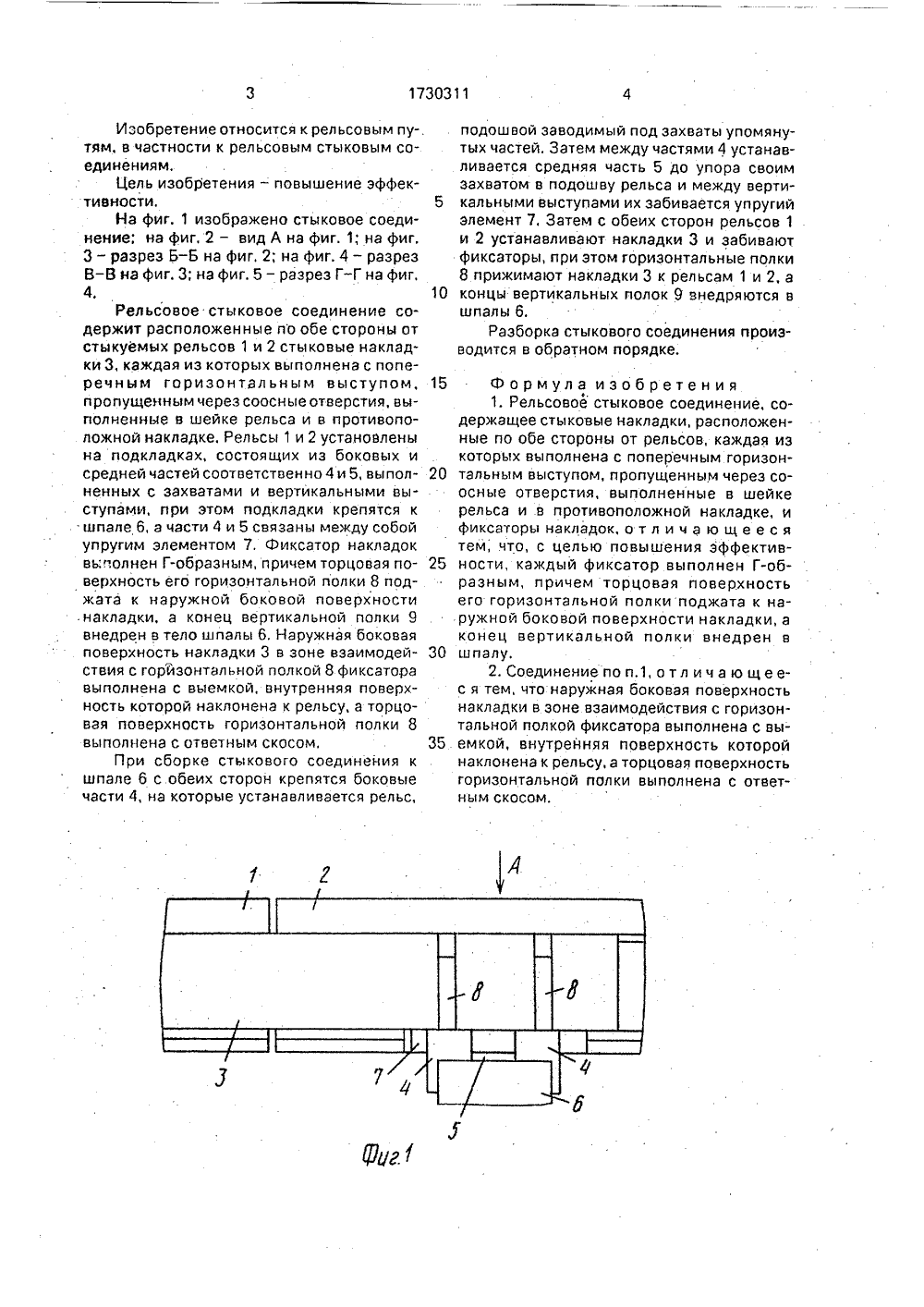

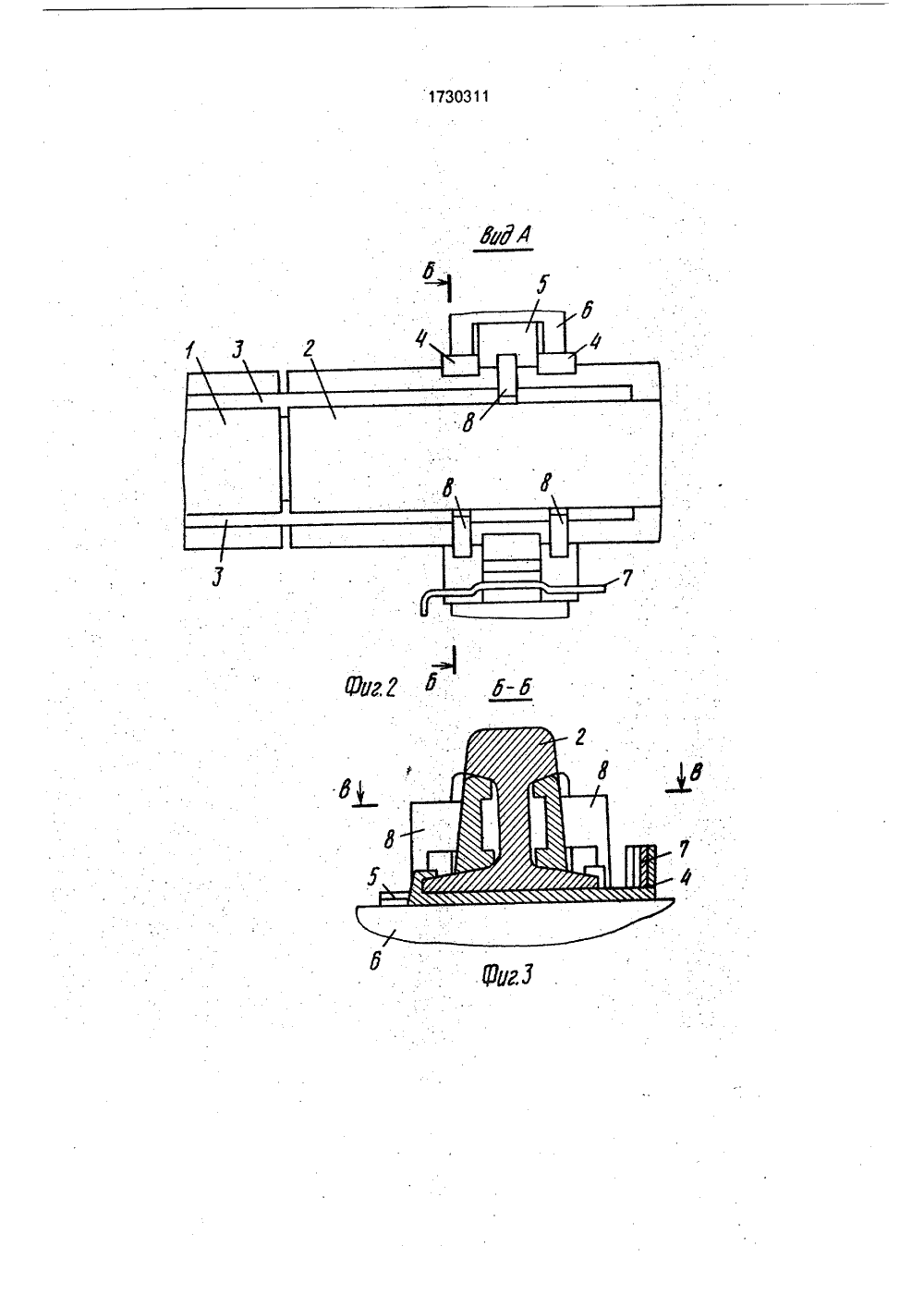

(5)5 Е 0 1/0.0 МИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВУ Е СОЕДаа Ъ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АВТОРСКОМУ СВИ(57) Изобретение относится к. рельсовым путям. Цель изобретения. - .повышение эффективности, Рельсовое стыковое соединение содержит рельсы 1, стыковые накладки 3 подкладки 4 и фиксатор накладок,.выполненный Г-образным, причем: торцовая поверхность его горизонтальной полки 8 поджата к наружной боковой поверхности накладки 3, а конец вертикальной. полки 9 внедрен в шпалу. 1 З.п.ф-лы; 5 ил,Изобретение относится к рельсовым путям, в частности к рельсовым стыковым соединениям,Цель изобретения - повышение эффективности.На фиг. 1 изображено стыковое соединение; на фиг. 2 - вид А на фиг, 1; на фиг.3 - разрез Б - Б на фиг, 2; на фиг. 4 - разрез В - В на фиг. 3; на фиг. 5 - разрез Г - Г на фиг. а,Рельсовое стыковое соединение содержит расположенные по обе стороны от стыкуемых рельсов 1 и 2 стыковые накладки 3, каждая из которых выполнена с поперечным горизонтальным выступом, пропущенным через соосные отверстия, выполненные в шейке рельса и в противоположной накладке. Рельсы 1 и 2 установлены на подкладках, состоящих из боковых и средней частей соответственно 4 и 5, выполненных с захватами и вертикальными выступами, при этом подкладки крепятся к . шпале 6, а части 4 и 5 связаны между собой упругим элементом 7. Фиксатор накладок вь;полнен Г-образным, причем торцовая поверхность его горизонтальной полки 8 поджата к наружной боковой поверхности накладки, а конец вертикальной полки 9 внедрен в тело шпалы 6. Наружная боковая поверхность накладки 3 в зоне взаимодействия с горизонтальной полкой 8 фиксатора выполнена с выемкой, внутренняя поверхность которой наклонена к рельсу, а торцовая поверхность горизонтальной полки 8 выполнена с ответным скосом,При сборке стыкового соединения к шпале б с обеих сторон крепятся боковые части 4, на которые устанавливается рельс,подошвой заводимый под захваты упомянутых частей. Затем между частями 4 устанавливается средняя часть 5 до упора своим захватом в подошву рельса и между верти кальными выступами их забивается упругийэлемент 7. Затем с обеих сторон рельсов 1 и 2 устанавливают накладки 3 и забивают фиксаторы, при этом горизонтальные полки 8 прижимают накладки 3 к рельсам 1 и 2, а 10 концы вертикальных полок 9 внедряются вшпалы б.Разборка стыкового соединения производится в обратном порядке.15 Формула изобретения1. Рельсовое стыковое соединение, содержащее стыковые накладки, расположенные по обе стороны от рельсов, каждая из которых выполнена с поперечным горизон тальным выступом, пропущенным через соосные отверстия, выполненные в шейке рельса и в противоположной накладке, и фиксаторы накладок, о т л и ч а ю щ е е с я тем, что, с целью повышения эффектив ности, каждый фиксатор выполнен Г-образным, причем торцовая поверхность его горизонтальной полки поджата к наружной боковой поверхности накладки, а конец вертикальной полки внедрен в 30 шпалу.2. Соединение поп,1, отл ич а ю щеес я тем, что наружная боковая поверхность накладки в зоне взаимодействия с горизонтальной полкой фиксатора выполнена с вы емкой, внутренняя поверхность которойнаклонена к рельсу, а торцовая поверхность горизонтальной полки выполнена с ответным скосом..Шитев Н.Химчук Карре Тираж ПГосударственного комитета по изобретения 113035, Москва, Ж, Раушская н и ГКНТ СС льский комбин тВНт роизводстве жгород, ул, Гагари каз 1497 ВНИИП Составител ехред М,М А,Де АРГОН писноесткрыти
СмотретьЗаявка
4785987, 23.01.1990
Ж. М. Касылкасов
КАСЫЛКАСОВ ЖЕНЫС МАДЫКЕНОВИЧ
МПК / Метки
МПК: E01B 11/00
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.04.1992
Код ссылки
