Рельсовое стыковое соединение

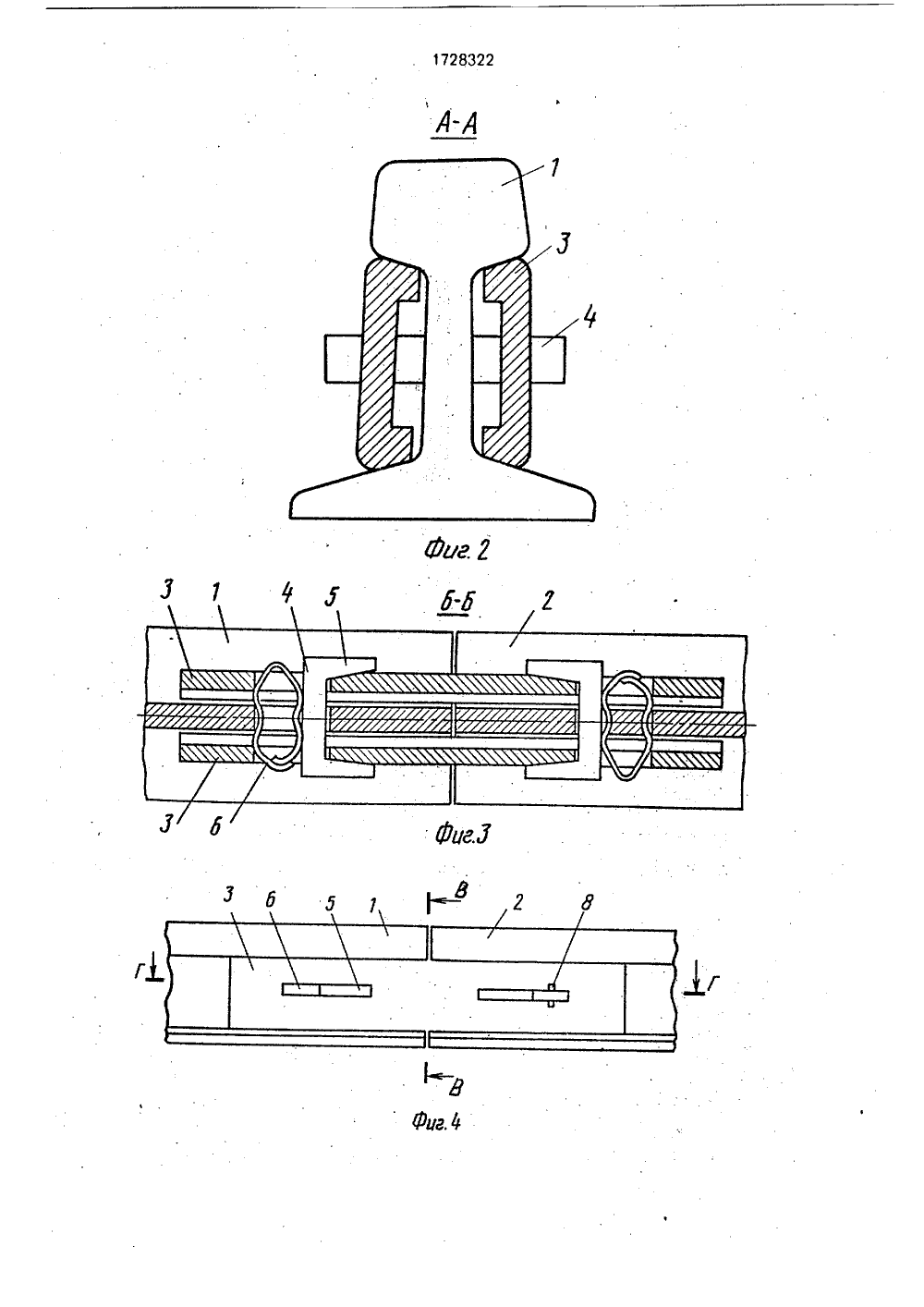

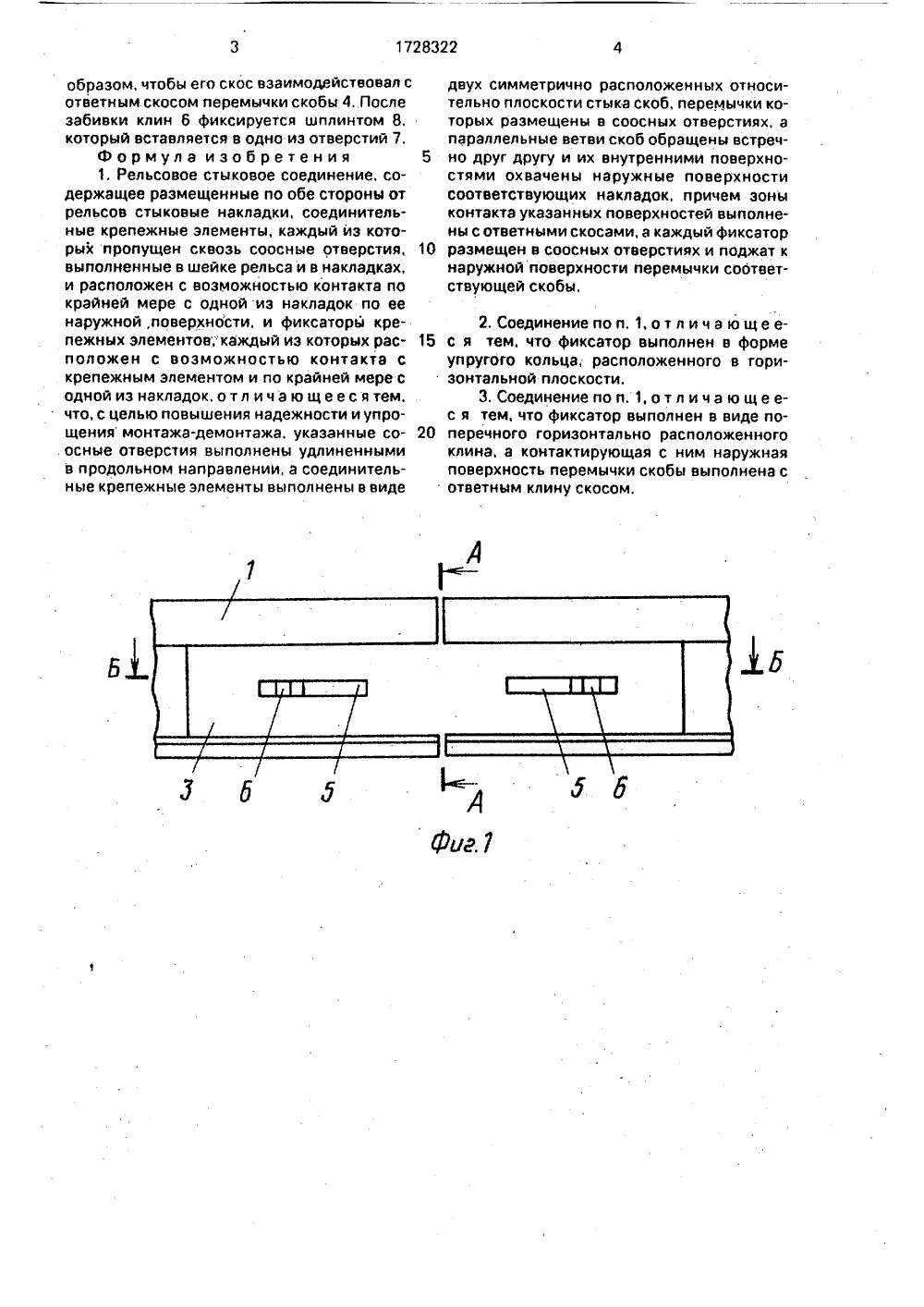

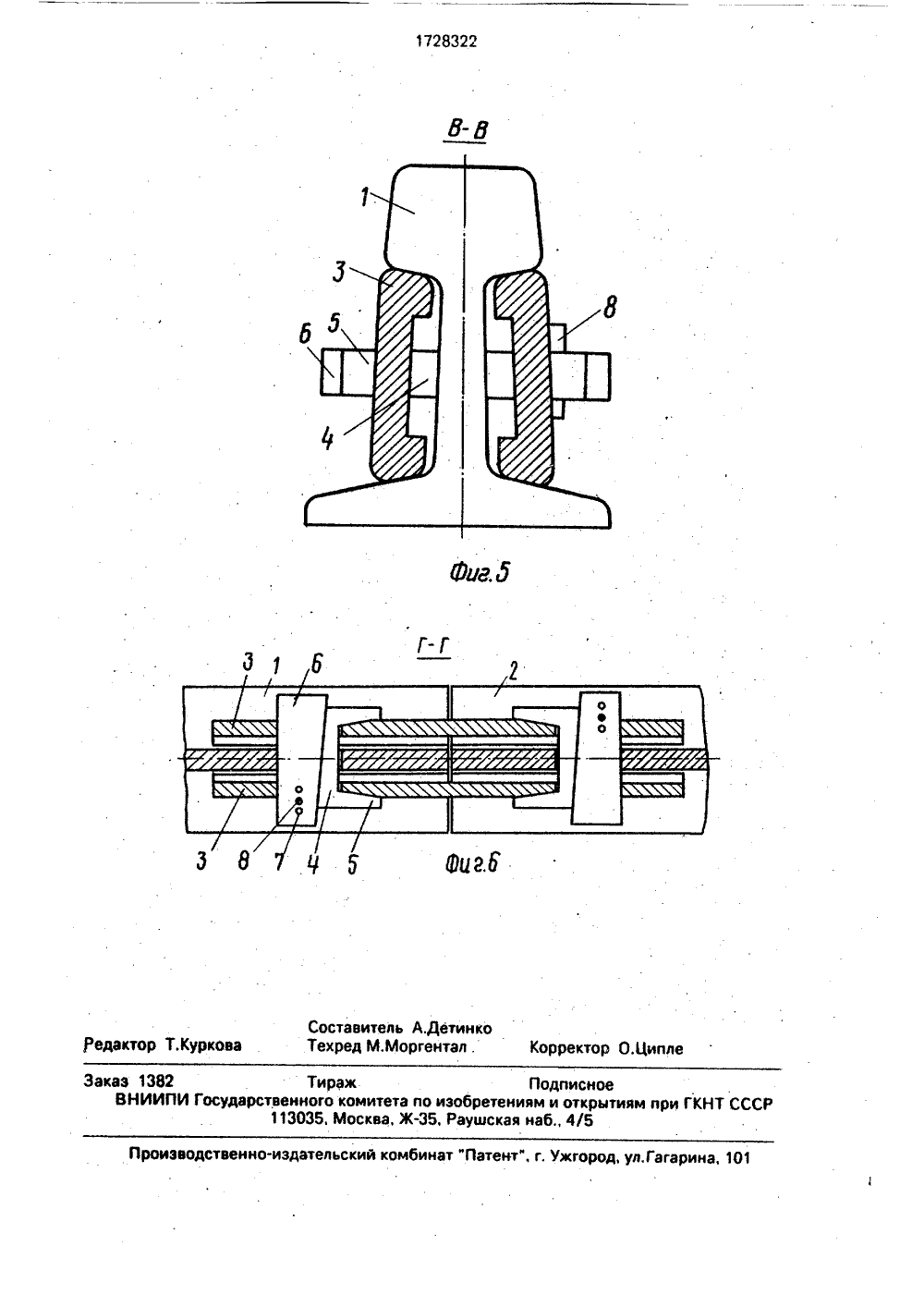

00 Ч 3 мИЗО ОПИСА ТЕН ВЖОЮЗФ,Ф РАИй 110ф" аийе 6 М а.К АВТОРСКО ВИДЕТЕЛЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР 1(54) РЕЛЬСОВОЕ СТЫКОВОЕ СОЕДИН НИЕ, ое соедине етение относится к рельсовым оединениям, Цель. изобретения вышении надежности и упрощеа-демонтажа, Рельсовое стыконие содержит размещенные по Изобретение относитсятям и касается рельсовых с д нений.Цель изобретения - повышение надежности и упрощение монтажа-демонтажа.На фиг. 1 изображено рельсовое стыковое соединение с фиксатором в форме упругого кольца; на фиг; 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг, 1; на фиг, 4 - рельсовое стыковое ооединение с фиксатором крепежного элемента в виде поперечного клина; на фиг, 5 - разрыв В-В на фиг, 4; на фиг. 6- разрез Г-Г на фиг. 4.Рельсовое стыковое соединение содержит размещенные. по обе стороны от рельсов 1 м:2:стыковые накладки 3 со скосами возле отверстий, которые выполнены удлиненными в продольном направлении. На фиг. 1-3 соединительные крепежные элементы выполнены в виде двух симметрично расположенных относительно плоскости обе стороны от рельсов 1 и 2 стыковые накладки 3, соединительные крепежные элементы, выполненные в виде двух симметрично расположенных относительно плоскости стыка скоб 4. параллельные ветви 5 которых обращены встречно и их внутренними поверхностями охвачены наружные поверхности накладок 3, и фиксаторы крепежных элементов, расйоложенные в горизонтальной плоскости в соосных отверстиях накладоки рельсов с возможностью поджатия к наружной поверхности перемычки скобы 4. Фиксатор может быть выполнен, в частности, в форме упругого кольца б, 2 з.п. ф-лы. б ил. стыка скоб 4, перемычки которых размещены в соосных отверстиях шеек рельсов 1 и 2 и накладок 3. а параллельные ветви 5 со- ф скосами обращены встречно и их внутренними поверхностями охвачены наружные поверхности накладок 3, причем зоны кон р такта укаэанных поверхноСтей выполнены сответными скосами. Фиксатор крепежного элемента, т.е., скобы 4, выполнен в форме упругого кольца 6, расположенного в горизонтальной плоскости в.укаэанных выше соосных отверстиях с возможностью поджатия к наружной поверхности перемычки ско-й бы 4. При сборке стыкового.соединения скоба 4, поджатая упругим кольцом б, обеспечивает надежную работу стыкового соединения.На фиг, 4-6 перемычка и параллельные ветви 5 скобы выполнены со скосами, ответными скосу клина 6, в котором выполнены отверстия 7 для шплинта 8. При сборке стыкового соединения клин 6 забивают такимобразом, чтобы его скос взаимодействовал с ответным скосом перемычки скобы 4 После забивки клин 6 фиксируется шплинтом 8, который вставляется в одно иэ отверстий 7.Формула изобретения 5 1. Рельсовое стыковое соединение, содержащее размещенные по обе стороны от рельсов стыковые накладки, соединительные крепежные элементы, каждый из которых пропущен сквозь соосные отверстия, 10 выполненные в шейке рельса и в накладках, и расположен с возможностью контакта по крайней мере с одной из накладок по ее наружной, поверхности, и фиксаторы крепежных элементов; каждый из которых рас положен с воэможностью контакта с крепежным элементом и по крайней мере с одной из накладок, отл ича ю ще ес ятем, что, с целью повышения надежности и упрощения монтажа-демонтажа, указанные со . осные отверстия выполнены удлиненными в продольном направлении, а соединительные крепежные элементы выполнены в виде двух симметрично расположенных относительно плоскости стыка скоб, перемычки которых размещены в соосных отверстиях. а параллельные ветви скоб обращены встречно друг другу и их внутренними поверхностями охвачены наружные поверхности соответствующих накладок, причем эоны контакта указанных поверхностей выполнены с ответными скосами, а каждый фиксатор размещен в соосных отверстиях и поджат к наружной поверхности перемычки соответствующей скобы. 2. Соединение по и. 1, о т л и ч а ю щ е ес я тем, что фиксатор выполнен в форме упругого кольца, расположенного в горизонтальной плоскости.3. Соединение по и. 1, о т л и ч а ю щ е ес я тем, что фиксатор выполнен в виде поперечного горизонтально расположенного клина, а контактирующая с ним наружная поверхность перемычки скобы выполнена с ответным клину скосом.-Г едактор Т.Куркова зводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 каз 1382 ВНИИПИ оставитель А.Детинкоехред М.Моргентал . Корректор О.Ципл Тираж Подписноерственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб 4/б
