Нетканый материал

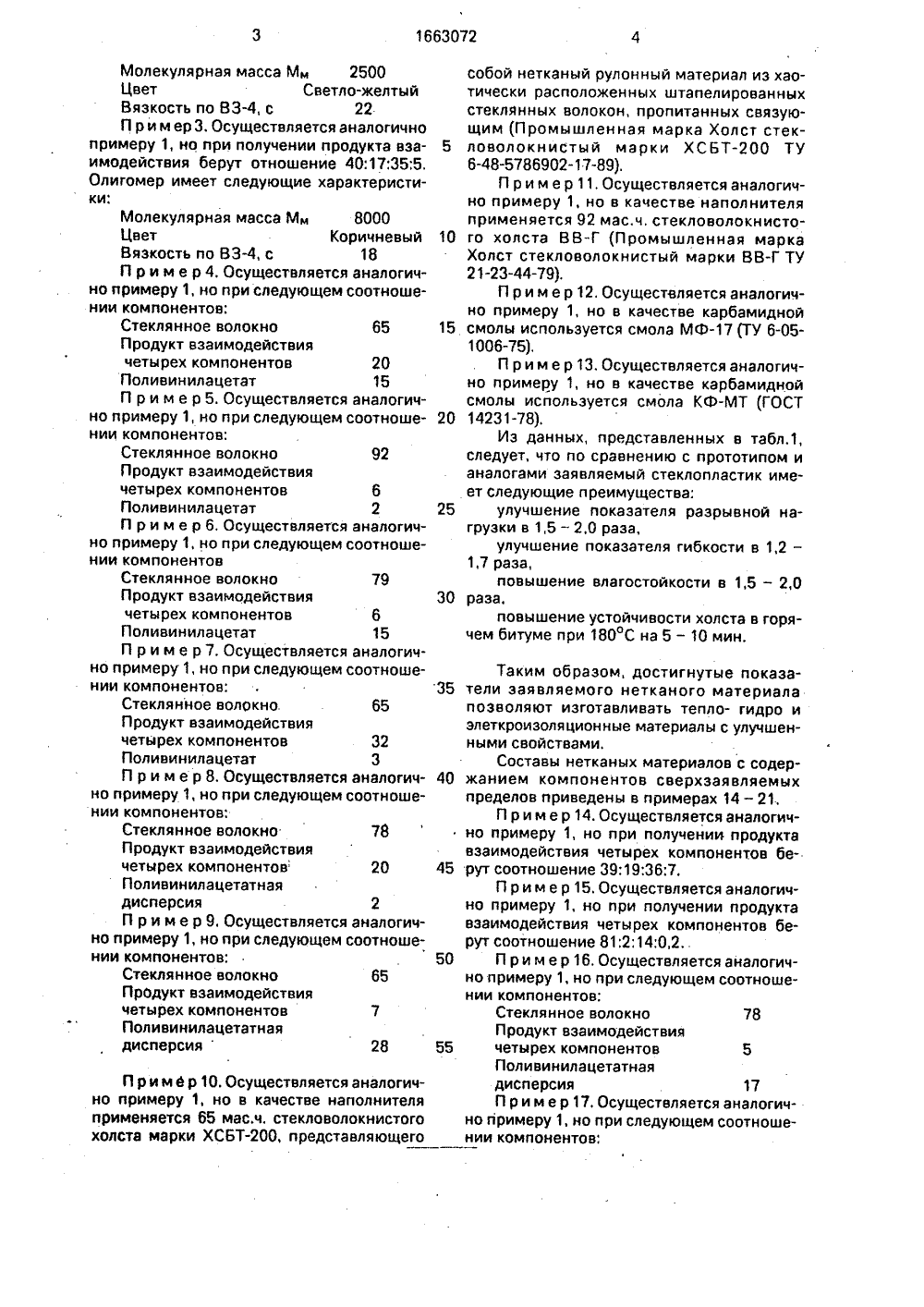

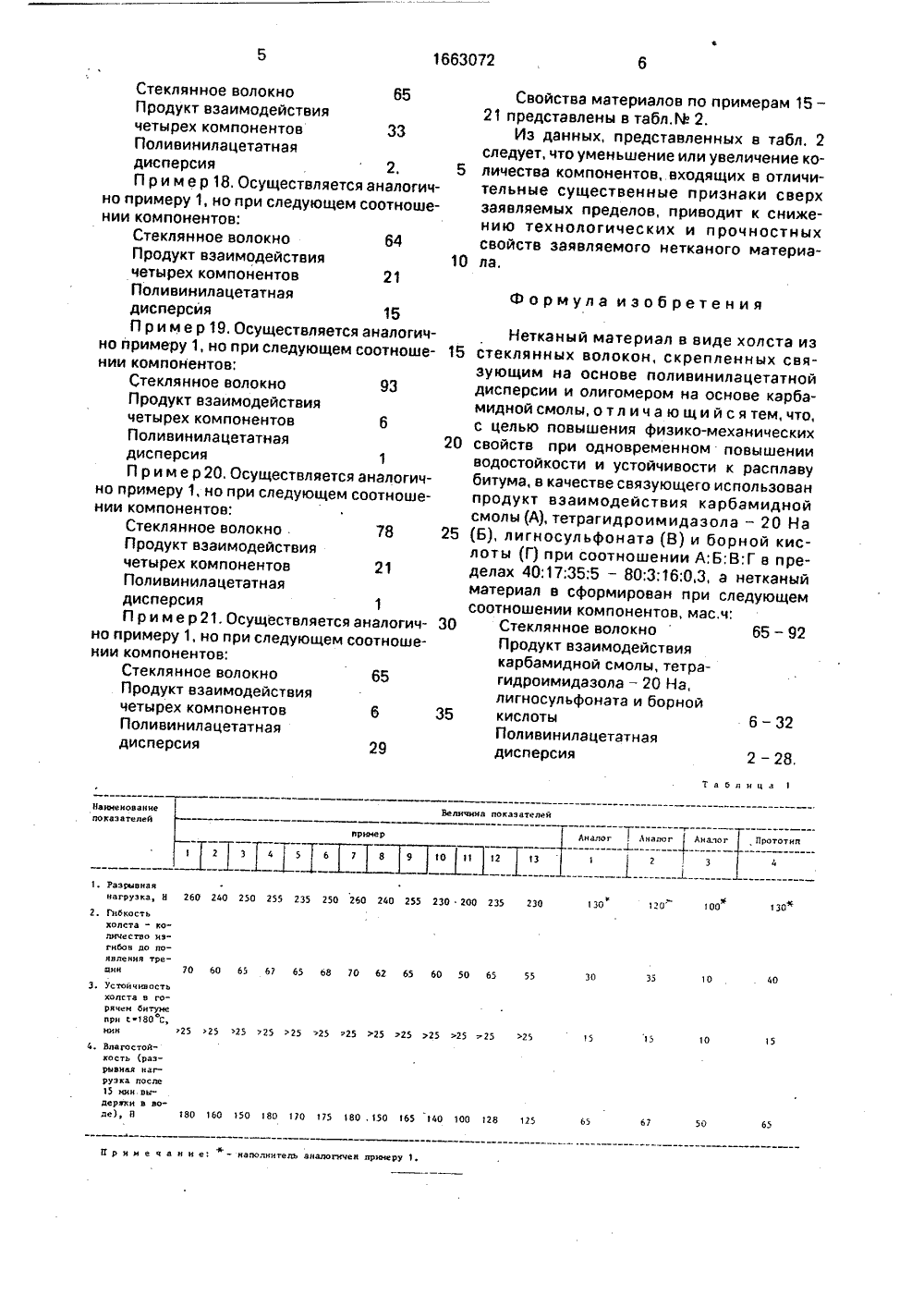

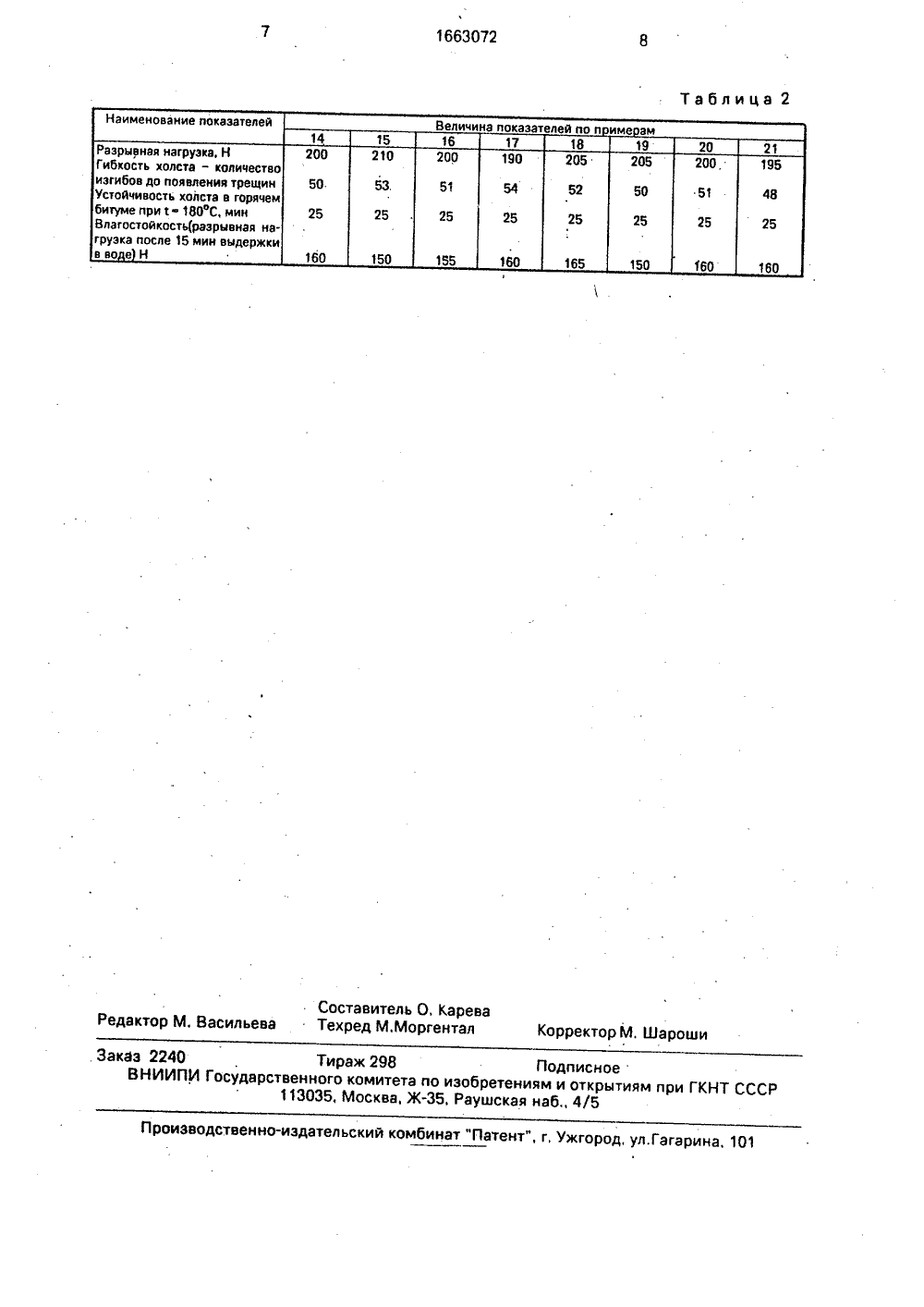

,е ИСАНИЕ ИЗОБРЕТЕН К АВТО У СВИДЕТЕЛЬСТ ный материал выполнен в виде. холста из стеклянных волокон, скрепленных связующим на основе поливинилацетатной дисперсии и олигомера на основе карбамидной смолы, в качестве связующего использован продукт взаимодействия карбэмидной смолы (А), тетрагидроимидазола 20 На (Б), лигносульфоната (В) и борной кислоты (Г) при соотношении А; Б; В; Г в пределах 40; 17 : 35: 5 - 80: 3: 16: 0,3, а нетканый материал сформирован при следующем соотношении компонентов, мас,ч.: стеклянное волокно 65 - 92; продукт взаимодействия карбамидной смолы, тетрагидроимидазолэ 20 На, лигносульфоната и борной кислоты 6 - 32; поливинилацетатная дисперсия 2 - 28. 2 табл., в частности к иатериала, и позвоеханические свойповышении водострасплаву битума тильнои роизводляет потва при ойкостиНеткатехнические Овзаимодействиолигомер со сми: 000 масса МТем рич Моле куля рнЦвет евыи20 Вязкость по В К 20 мас. ч. и бавляют 2 мас.ч, персии (ПВАД ГО связующим пропи волокнистого холс стеклянного волок холст ХСБК ТУ 6-4 3-4, с олученн поливи СТ 1899 тываю та ХСБ на (про 8-5786 ого олигоилацетат2-80). Полу78 мас,ч.из непремышленна02-11-88) мера доной дисченным стеклорывного я марка П р и м е р 2. Осуществляется аналогично примеру 1, но при получении про-дукта взаимодействия берут отношение 80:3;16:0,3. Олигомер имеет следующие характеристики: ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретениепромышленностиству нетканого мвысить физико-модновременноми устойчивости к Изобретение относится к текстильной промышленности, в частности к производству нетканого материала.Цель изобретения - повышение физико- механических свойств при одновременном повышении водостойкости и устойчивости к расплаву битума,П р и м е р 1. В рватор, снабженный мешалкой, загружают воду и 2,5 мас.ч, борной кислоты (промышленная марка - Борная кислота ГОСТ 9656-75). Полученную смесь перемешивают и после полного растворения кислоты добавляют 10 мас.ч. тетрагидроимидазол - 20 На (ТУ 6-01-513-77). После полного растворения тетрагидроимидэзола - 20 На загружают при перемешивании 60 мас.ч, карбамидной смолы (промышленная марка КСТУ 6-05-1375- 80), Затем вводят в раствор при перемешивании 25,5 мас.ч, лигносульфоната (промышленная марка - Лигносульфонаты 13-183-83), В результате компонентов образуется ующими характеристика 166307292 78 65 П р и м е р 10. Осуществляется аналогично примеру 1, но в качестве наполнителя применяется 65 мас,ч. стекловолокнистого холста марки ХСБТ, представляющего Молекулярная масса Мм 2500 Цвет Светло-желтый Вязкость по В 3-4, с 22 П р и м ер 3. Осуществляется аналогично примеру 1, но при получении продукта взаимодействия берут отношение 40:17:35;5, Олигомер имеет следующие характеристики:Молекулярная масса Мм 8000 Цвет Коричневый Вязкость по В 3-4, с 18 П р и м е р 4, Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокно 65 Продукт взаимодействиячетырех компонентов 20 Поливинилацетат 15 П р и м е р 5. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокноПродукт взаимодействиячетырех компонентов 6 Поливинилацетат 2 П р и м е р 6. Осуществляется аналогично примеру 1, но при следующем соотношении компонентовСтеклянное волокно 79 Продукт взаимодействиячетырех компонентов 6 Поливинилацетат 15 П р и м е р 7. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокно 65 Продукт взаимодействиячетырех компонентов 32 Поливинилацетат 3 П р и м е р 8. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокноПродукт взаимодействиячетырех компонентов 20 Поливинилацетатнаядисперсия 2 П р и м е р 9, Осуществляется аналогично примеру 1, но при следующем соотношении компонентов;Стеклянное волокноПрОдукт взаимодействиячетырех компонентов 7 Поливинилацетатнаядисперсия 28 собой нетканый рулонный материал иэ хаотически расположенных штапелированныхстеклянных волокон, пропитанных связующим Промышленная марка Холст стек 5 ловолокн истый марки ХСБТТУ6-48-5786902-17-89).П р и м е р 11, Осуществляется аналогично примеру 1, но в качестве наполнителяприменяется 92 мас,ч, стекловолокнисто 10 го холста ВВ-Г (Промышленная маркаХолст стекловолокнистый марки ВВ-Г ТУ21-23-44-79).П р и м е р 12. Осущестеляется аналогично примеру 1, но в качестве карбамидной15 смолы используется смола Мф(ТУ 6-051006-75),П р и м е р 13. Осуществляется аналогично примеру 1, но в качестве карбамиднойсмолы используется смола Кф-МТ (ГОСТ20 14231-78).Иэ данных, представленных в табл,1,следует, что по сравнению с прототипом ианалогами заявляемый стеклопластик имеет следующие преимущества:25 улучшение показателя разрывной нагрузки в 1,5 - 2,0 раза,улучшение показателя гибкости в 1,2 -1,7 раза,повышение влагостойкости в 1,5 - 2,030 раза,повышение устойчивости холста в горячем битуме при 180 С на 5 - 10 мин. Таким образом, достигнутые показа тели заявляемого нетканого материалапозволяют изготавливать тепло- гидро иэлеткроизоляционные материалы с улучшенными свойствами.Составы нетканых материалов с содер жанием компонентов сверхзаявляемыхпределов приведены в примерах 14 - 21.П р и м е р 14. Осуществляется аналогично примеру 1, но при получении продуктавзаимодействия четырех компонентов бе рут соотношение 39;19:36:7.П р и м е р 15. Осуществляется аналогично примеру 1, но при получении продуктавзаимодействия четырех компонентов берут соотношение 81:2:14:0,2, 50 П р и м е р 16. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокно 78Продукт взаимодействия55 четырех компонентов 5Поливинилацетатнаядисперсия 17П р и м е р 17, Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:1663072 Свойства материалов по примерам 15 -21 представлены в табл.М 2,Из данных, представленных в табл. 2следует, что уменьшение или увеличение ко 5 личества компонентов,.входящих в отличительные существенные признаки сверхзаявляемых пределов, приводит к снижению технологических и прочностныхсвойств заявляемого нетканого материа 10 ла,Нетканый материал в виде холста из15 стеклянных волокон, скрепленных связующим на основе поливинилацетатнойдисперсии и олигомером на основе карбамидной смолы, о тл и ч а ю щ и й с я тем, что,с целью повышения физико-механических20 свойств при одновременном повышенииводостойкости и устойчивости к расплавубитума, в качестве связующего использованпродукт взаимодействия карбамиднойсмолы (А), тетрагидроимидазола - 20 На25 (Б), лигносульфоната (В) и борной кислоты (Г) при соотношении А;Б:В:Г в пределах 40:17:35:5 - 80:3:16:0,3, а нетканыйматериал в сформирован при следующемсоотношении компонентов, мас.ч:30 Стеклянное волокно 65 - 92Продукт взаимодействиякарбамидной смолы, тетрагидроимидазола - 20 На,лигносульфоната и борной35 кислоты 6 - 32Поливинилацетатнаядисперсия 78 65 2 - 28 Таблица 1 Величина покаэателей Наиненованне покаэателей- г --Аналог 3Прототип налогАнапе 1 Г 1 ЧГ Ч" Г,35 230 130 240 250 255 235 250 260 240 255 230 200 2 Раэривная нагруэка, Н 100 30 120 Гнбкосхолсталичествгибовявленииин о нэ о по тре 5 1 0 62 65 60 50 6 О 60 65 67 65 усточивость холста в горячен битунео при С 180 С, нин 25 25 252525 25 25 25 25 25 25 з 25 1 О 25 4. Влагостойкость (разрывная нагруэка после 15 ннн выдерзки в во де), Н 65 67 50 0 160 50 180 170 175 180 . 150 165 140 100 128 12 Стеклянное волокно 65 Продукт взаимодействиячетырех компонентов 33 Поливин ила цетатнаядисперсия 2.П р и м е р 18, Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокно 64 Продукт взаимодействиячетырех компонентов 21 Поли винила цетатнаядисперсия 15П р и м е р 19. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокно 93 Продукт взаимодействиячетырех компонентов 6 Поливинилацетатнаядисперсия 1 П р и м е р 20. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокноПродукт взаимодействиячетырех компонентов 21 Поли винила цетатнаядисперсия 1 П р и м е р 21. Осуществляется аналогично примеру 1, но при следующем соотношении компонентов:Стеклянное волокноПродукт взаимодействиячетырех компонентов б Поливинилацетатнаядисперсия 29 н е ч а н и е: - наполнитель аналогичен повчару 1, я Формула изобретения1663072Таблица 2Составитель О, Карева Редактор М. Васильева Техред М.Моргентал Корректор М, Шароши Заказ 2240 Тираж 298 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
