Система управления процессом сушки зерна

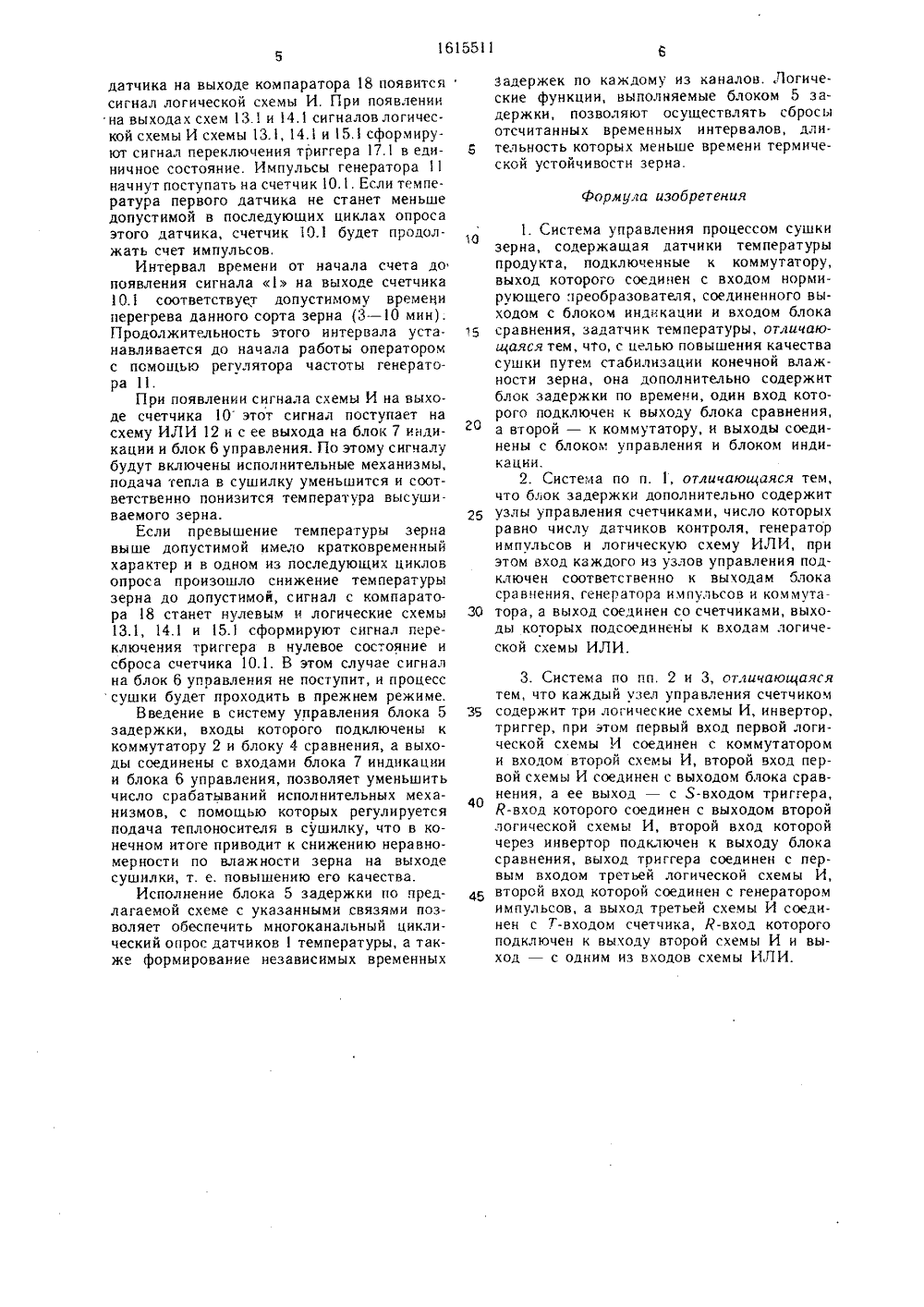

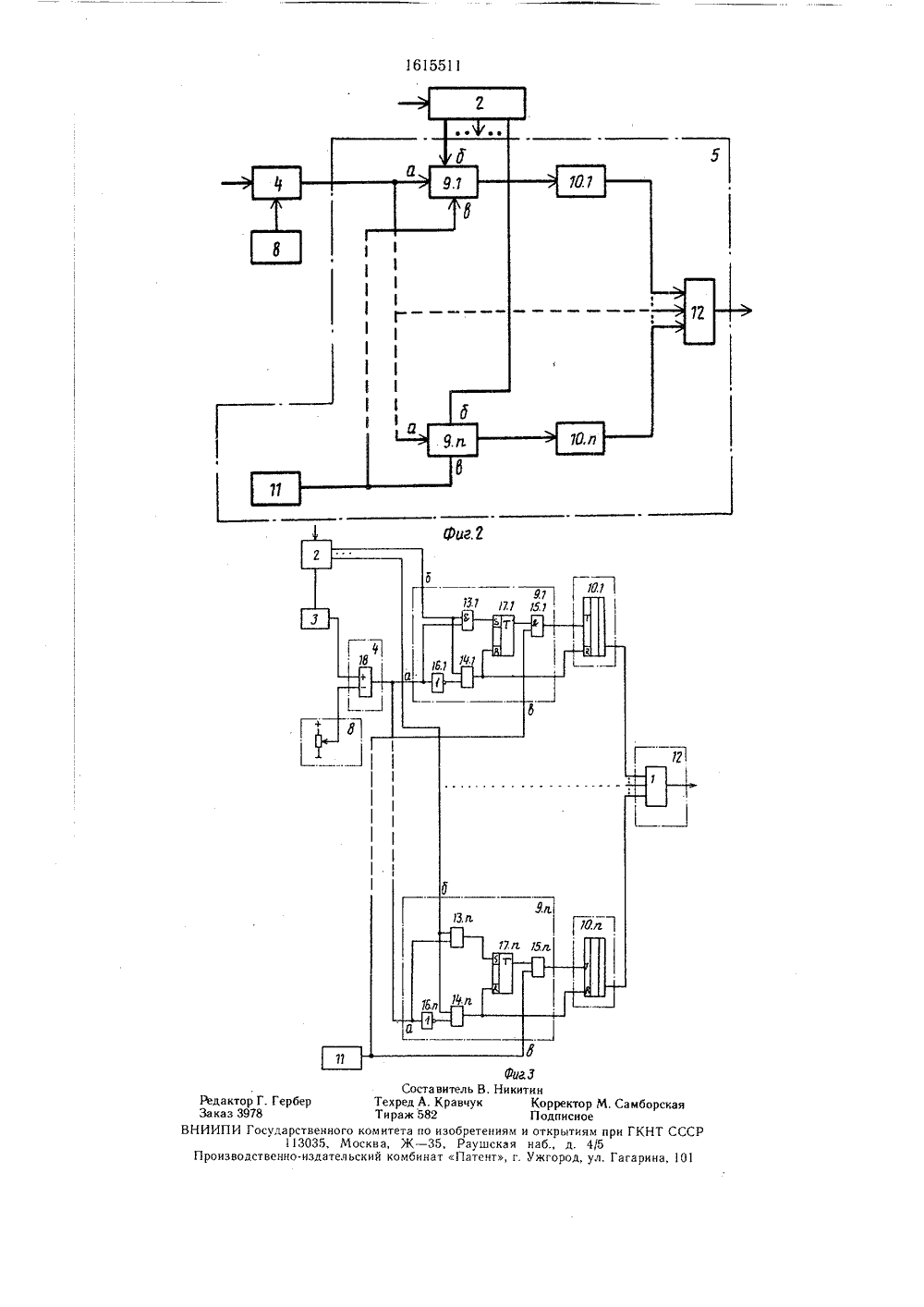

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 15511 51)5 Г 26 В 25 22 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) (22) (46) (71) техн элек черн нов,(56)турнках. -До ) ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 447049024-0608,08.8823.12.90. Бюл. М 47Научно-исследовательский и проектно- логический институт механизации и рификации сельского хозяйства Неоземной зоны РСФСРВ. В. Волков, Г. П, Зеленин, А. Е. ИваФ. Н. Эрк и А. Ф. Эрк631.362,6.004.2 (088.8)Волков В, В. и др. Контроль темпераго режима в шахтных зерносушилТехника в сельском хозяйстве, 1986, , с. 8 - 10. 2(54) СИСТЕМА УПРАВЛЕНИЯ ПРОЦЕССОМ СУШКИ ЗЕРНА57) Изобретение относится к технике сушки сельскохозяйственных продуктов и может быть использовано для управления процессом сушки зерна, преимущественно семенного, на пунктах послеуборочной обработки. Целью изобретения является повышение качества сушки путем стабилизации конечной влажности зерна. Система управления процессом сушки зерна содержит датчики 1 температуры зрна, коммутатор 2, нормирующий преобразователь 3, блок 4 сравнения, блок 5 задержки, блок 6 управления, блок 7 индикации и задатчик 8 температуры нагрева. 2 з. п. ф-лы. 3 ил.б 1 О 15 20 Изобретение относится к технике сушкисельскохозяйственных продуктов и можетбыть использовано для управления процессом сушки зерна (преимущественно семенного) на пунктах послеуборочной обработки.Целью изобретения является повышениекачества сушки путем стабилизации конечной влажности зерна.На фиг. 1 представлена блок-схема предлагаемой системы управления процессомсушки зерна; на фиг. 2 - схема блока задержки; на фиг. 3 - пример выполненияблока задержки.Система управления процессом сушкизерна (фиг. 1) содержит последовательносоединенные датчики 1 температуры продукта, коммутатор 2, нормирующий преобразователь 3, блок 4 сравнения, блок 5 задержки, блок 6 управления, блок 7 индикации,входы которого соединены с выходами нормирующего преобразователя 3 и блока 5задержки, задатчик 8 температуры нагрева,выход которого соединен с входом блока 4сравнения, при этом блок 5 задержки содержит узлы 9.1 - 9.п управления счетчиками, где а - число .используемых датчиковтемпературы, счетчики 10.1 - 10.л, с входамикоторых соединены выходы узлов 9,1 - 9 яуправления.Узлы 9.1 - 9.л управления имеют соответственно каждый по три входа а, б, в.При этом вход а каждого из узлов 9.1 - 9.пподсоединен к выходу блока 4 сравнения,входы б подключены ссютветственно к выходам коммутатора 2, а входы в - к генератору 11 импульсов. Выходы счетчиков 10,1 -10.п соединены соответственно с входамилогической схемы ИЛИ 12.Узлы 9.1 - 9,а включают в себя каждыйтри логических схемы И 13, И 14, И 15, инвертор 16 и триггер 17. Входы схемы И 13являются соответственно входами а, б узлов9.1 - 9.п. Вход б схемы И 13 соединен с вхо, дом схемы И 14, второй вход которой соединен с выходом инвертора 16. Вход инвертора 16 соединен с вторым входом схемы И 13и является входом а узла 9.1. Выходы схемИ 13, И 14 соединены соответственно с входами 5- и Я-триггера 17, выход которогоподключен к входу схемы И 15, второй входкоторого является входом в узла 9.1, ВходЯ-триггера 17 соединен с входом счетчика10.1, а выход схемы И 15 соединен со счетным входом Т счетчика 10.1.Система управления процессом сушкиработает следующим образом.Коммутатор 2 последовательно, циклически подключает датчики 1 температуры кнормирующему преобраздвателю 3,Выходной сигнал нормирующего преобразователя 3 в виде напряжения постоянного тока, пропорционального температуре зерна,поступает на блок 7 индикации и блок 4сравнения. Блок 7 индикации преобразуетэтот сигнал и информация о температуре 25 30 Ж 40 45 50 55 в форме десятичного числа выводится на цифровые индикаторы блока 7 индикации, На другой вход блока 4 сравнения поступает сигнал постоянного тока с задатчика 8 температуры нагрева.Если в процессе циклического опроса датчиков 1 температуры выходное напряжение преобразователя 3 превысит напряжение задатчика 8, блок 4 сравнения переключит узел 9 управления, соответствующий опрашиваемому датчику. Переключившийся узел 9 управления обеспечит поступление импульсов генератора 11 на вход соединенного с ним счетчика.Если температура этого датчика не снизится в течение заданной временной уставки (задаваемой, исходя из влажности и температуры зерна), на выходе счетчика и, соответственно, на выходе блока 5 задержки появится сигнал, который поступит на блоки 6 и 7, По этому сигналу блок 6 управления уменьшит подачу тепла в массу зерна,В процессе работы при опросе определенного датчика блок 4 сравнения, выполненный, например, на компараторе8, регулирует сигнал логической 1 при превышении входного напряжения задатчика 8, выполненного, например, на потенциометре. Наличие сигнала 1 на выходе компаратора 18 соответствует превышению температуры зерна выше допустимой. При опросе датчиков 1 коммутатор 2 формирует сигнал логической схемы И, который подается на один из узлов 9.1 - 9,п управления, приведенный в соответствие опрашиваемому в данный момент датчику температуры, Генератор 11 непрерывно подает импульсы на узлы 9.1 - 9.п управления,Если в процессе работы температура зерна не превышает допустимую, на выходе компаратора 18 будет сигнал 0 и при поступлении сигнала логической схемы И последовательно на узлы 9.1 - 9.п с коммутатора 2 логические схемы 13.1 - 1 З.п, 14.1 - 14 я, 15.1 - 15.л сформируют сигналы сброса триггеров 17.1 - 17.п. При отсутствии сигнала логической схемы И с коммутатора 2 триггеры 17.1 - 17.л будут сохранять предыдущее нулевое состояние,Выходы триггеров 17.1 - 17.п соединены с входами логических схем И 15.1 - 15.п, на другие входы этих схем подаются импульсы генератора 11. Выходы схем 15.1 - 15.п соединены со счетчиками 10.1 - 1 О,п, В данном режиме импульсы генератора 11 не поступят на счетчики 10.1 - 10.п, так как сигналы 0 заблокируют прохождение импульсов генератора 11. Выходы счетчиков 10.1 - 1 О.п соединены с входами схемы ИЛИ 12 и соответственно на выходе схемы ИЛИ 12 будет сигнал О, что соответствует нормальному режиму сушки зерна.Если температура зерна в зоне действия какого-либо датчика, например первого, превысит допустимую, то при опросе этогодатчика на выходе компаратора 18 появится сигнал логической схемы И. При появлении на выходах схем 13. и 4,1 сигналов логицеской схемы И схемы 13.1, 14.1 и 15,1 сформируют сигнал переключения триггера 17.1 в единицное состояние. Импульсы генератора 11 начнут поступать на счетчик 10,1. Если темпе. ратура первого датчика не станет меньше допустимой в последующих циклах опроса этого датчика, счетчик 10,1 будет продолжать сцет импульсов.Интервал времени от начала счета до появления сигналана выходе счетчика 1 0.1 соответствует допустимому времени перегрева данного сорта зерна (3 в О мин). Продолжительность этого интервала устанавливается до начала работы оператором с помощью регулятора частоты генератора 11,При появлении сигнала схемы И на выходе счетчика 10 этот сигнал поступает на схему ИЛИ 12 и с ее выхода на блок 7 индикации и блок 6 управления. По этому сигцалу будут включены исполнительные механизмы, подаца тепла в сушилку уменьшится и соответственно понизится температура высушиваемого зерна.Если превышение температуры зерна выше допустимой имело кратковременный характер и в одном из последующих циклов опроса произошло снижение температуры зерна до допустимой, сигнал с компаратора 8 станет нулевым и логические схемы 3.1, 14,1 и 15.1 сформируют сигнал переклюцения триггера в нулевое состояние и сброса сцетцика 10,1. В этом случае сигнал на блок 6 управления не поступит, и процесс сушки будет проходить в прежнем режиме.Введение в систему управления блока 5 задержки, входы которого подключены к коммутатору 2 и блоку 4 сравнения, а выходы соединены с входами блока 7 индикации и блока 6 управления, позволяет уменьшить число срабатываний исполнительных механизмов, с помощью которых регулируется подача теплоносителя в сушилку, цто в конецном итоге приводит к снижению неравномерности по влажности зерна на выходе сушилки, т. е. повышению его качества.Исполнение блока 5 задержки по предлагаемой схеме с указанными .связями позволяет обеспечить многоканальный циклический опрос датчиков 1 температуры, а также формирование независимых временных задержек по каждому из каналов. Логические функции, выполняемые блоком 5 задержки, позволяют осуществлять сбросы отсчитанных временных интервалов, дли тельность которых меньше времени термицеской устойчивости зерна.формула изобретения101. Система управления процессом сушкизерна, содержащая датчики температуры продукта, подклюценные к коммутатору, выход которого соединен с входом нормирующего преобразователя, соединенного выходом с блоком индикации и входом блока сравнения, задатцик температуры, отличающаяся тем, цто, с целью повышения качества сушки путем стабилизации конечной влажности зерна, она дополнительно содержит блок задержки по времени, один вход которого подключен к выходу блока сравнения, а второй - к коммутатору, и выходы соединены с блоком управления и блоком индикации.2. Система по п. 1, отличающаяся тем,что блок задержки дополнительно содержит узлы управления счетчиками, число которых равно цислу датчиков контроля, генератор импульсов и логическую схему ИЛИ, при этом вход каждого из узлов управления подклюцен соответственно к выходам 5 лока сравнения, генератора импульсов и коммута тора, а выход соединен со счетчиками, выходы которых подсоединены к входам логицеской схемы ИЛИ.3. Система по пп. 2 и 3, отличающаясятем, цто каждый узел управления сцетциком ЗБ содержит три логические схемы И, инвертор,триггер, при этом первый вход первой логицеской схемы И соединен с коммутатором и входом второй схемы И, второй вход первой схемы И соединен с выходом блока сравнения, а ее выход - с 5-входом триггераВР-вход которого соединен с выходом второй логической схемы И, второй вход которой через инвертор подключен к выходу блока сравнения, выход триггера соединен с первым входом третьей логической схемы И, 45 второй вход которой соединен с генераторомимпульсов, а выход третьей схемы И соединен с Т-входом счетчика, Ю-вход которого подключен к выходу второй схемы И и выход - с одним из входов схемы ИЛИ.Составитель В. Нред А. Кравцукаж 582та по изобретенияЖ - 35, Раушскмбинат Патент Редактор Г. Гербер ТехЗаказ 3978 ТирНИИПИ Государственного комит113035, Москва,Производственно-издательский ка мборская рина, 1 тинКорректор М. СПодписноеи открытиям прин аб., д. 4/5Ужгород, ул, Га НТ СССР
