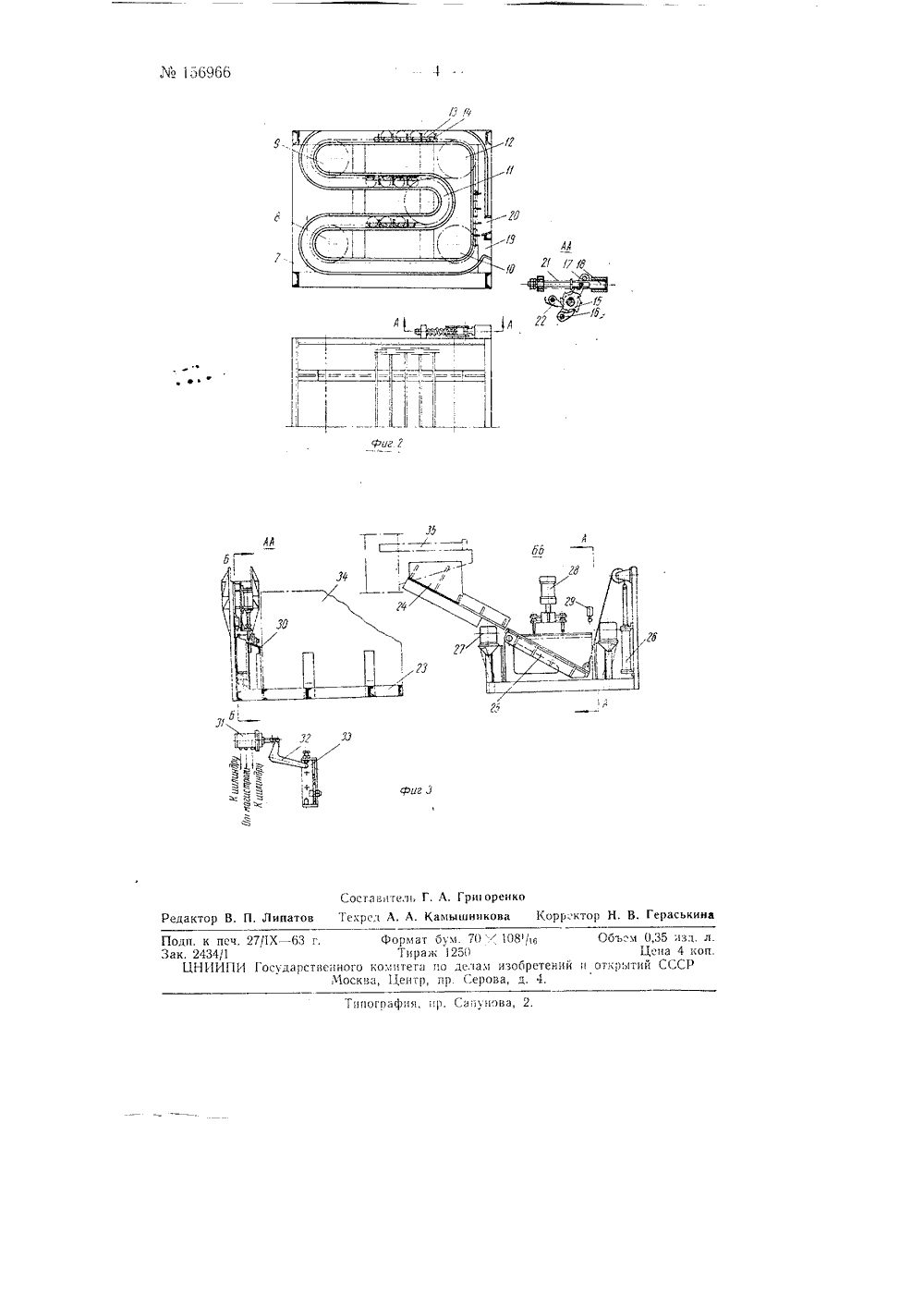

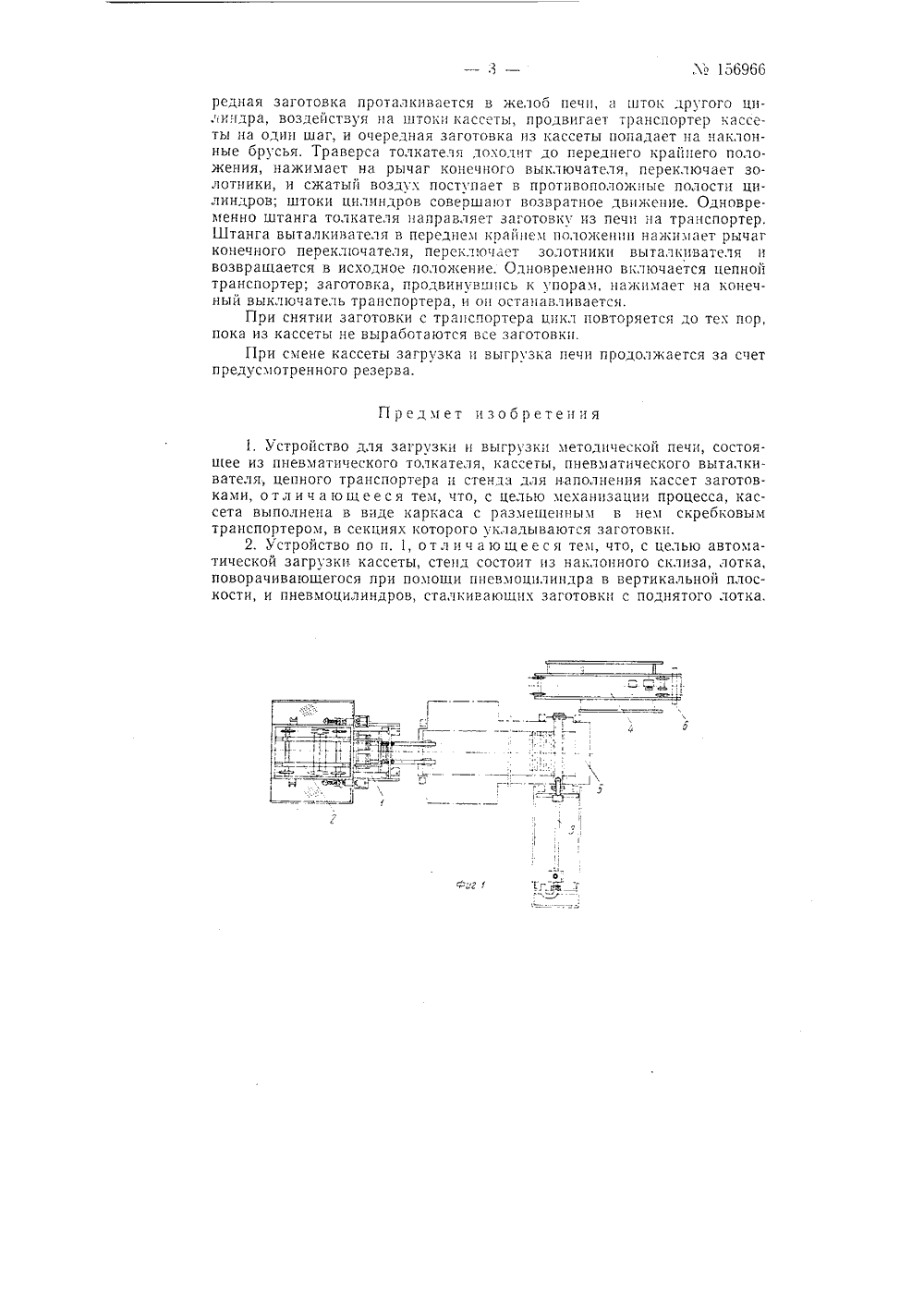

Л 1 в 156966 Класс С 210; 18 с, 11.,СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Лд боГ, И. Кураев и А. А. Каржасов УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ И ВЫГРУЗКИМЕТОДИЧЕСКОЙ ПЕЧИЗаявлено 30 мая 1962 г. за М 78111422-2в Комитет по делам изобретений и открытий при Совете .1 пнистров СССР Опубликовано в ;Боллетеке изобретений и товарных знаков17 за 1963 г,Известны устройства для загрузки и выгрузки методической печи, включающие в себя предвариель.1 о наполняемую заготовкахьи кассету, пневматический толкатель и механизм подачи, состоящий из наклонного питателя, пневматического привода и рычажно-кранового механизма, Пневмоцилиндры толкателя и подачи взаимодействуют с помошью золотников, управляемых электромагнитами,Предложено устройство для загрузки и выгрузки методической печи, отличающееся тем, что кассета, загружаемая автоматически при помощи стенда, выполнена в виде металлического каркаса, внутри которого размещены пять пар звездочек: натяжных, приводных н направляющих, образующих с цепями скребковый транспортер, между скребками которого размещаются по одной заготозке. Благодаря такому выполнению устройства процесс загрузки и выгрузки печи полностью механизирован.На фиг. 1 изображена схема предложенного устройства; на фиг. 2 - схема кассеты в двух проекциях с разрезом по АА; на фиг. 3 - схема стенда для автоматической загрузки кассеты заготовкам,и.Устройство для загрузки и выгрузки методической печи состоит изпневматического толкателя 1, кассеты 2, пневматического выталкивателя 3 и цепного транспортера 4.Методическая печь 5 загружена заготовками; очередная заготовка б подана цепным транспортером 4Кассета представляет собой сваренный из швеллеров каркас 7,. внутри которого размещены пять пар звездочек: натяжные 8 и 9, приводные 10 и направляющие 1 и 12. Звездочки 8 - 12 и тяговые цепи 13, звенья которых соединены пластинами 14, образуют скребковый транспортер, между скребками которого размещаются по одной заготовке. Шаг цепи и расстояние между цепями зависят от диаметра и длины заготовки,Приводные звездочки 10 двигаются храповиком 15, посаженным неподвижно на один вал с ними. Храповик поворачивается вокруг оси собачкой 16, связанной рычагом 17 со штоком 18, При воздействии на шток внешней силы храповик и приводные звездочки поворачиваются на угол, соответствующий шагу цепи, т. е. очередное звено цепи подходит к окну выгрузки 19 и выдает очередную заготовку (или к окну загрузки 20 и принимает очередную заготовку при загрузке кассеты).Шток занимает исходное положение под действием пружины 21; собачка 22 предотвращает обратный ход транспортера кассеты при загрузке.Стенд для автоматической загрузки кассеты выполнен таким образом, что кассеты можно загружать разными заготовками по длине и диаметру, а загрузку контейнеров можно производить навалом.Стенд состоит из рамы 23, приемного склиза 24, поворотного лотка 25, пневмоцилиндра 2 б для подъема лотка, двух пневмоцилиндров 27 для проталкивания заготовок в кассете, пневмоцилиндра 28 со штока. ми, пневмоклапана 29, склиза 30 и пневмоцилиндра управления 31 с кронштейном 32. Цилиндр управления устанавливается на станине, а кронштейн с упорами - на ползуне 33 сортовых ножниц.При загрузке заготовками кассета 34 устанавливается на раму 23 стенда; при ходе ползуна 33 вниз цилиндр управления 31 переключает сжатый воздух в нижнюю полость пневмоцилиндра 25, и лоток 25 занимает наклонное положение, Одновременно цилиндр 31 подает сжатый воздух в полости цилиндров 27, штоки которых воздействуют на штоки кассеты и продвигают ее транспортер на один шаг цепи.После рабочего хода ползуна 33 заготовка падает и,по склизу 24 попадает на лоток 25. В это время ползун, двигаясь вверх, нажимает на рычаг 32, который переключает сжатый воздух в противоположные полости пневмоцилиндров 2 б и 27, штоки которых совершают возвратное движение. Лоток 25, поворачиваясь, занимает горизонтальное положение и нажимает на пневмоклапан 29, который подает сжатый воздух в нижнюю полость пневмоцилиндра 28, штоки цилиндра устремляются вверх, и заготовка из лотка 25 скатывается по склизу 30 в загрузочное окно кассеты. При повторных ходах ползуна вниз цикл загрузки кассеты повторяется до тех пор, пока она не заполнится.Для загрузки кассеты заготовками, разными по длине и диаметру, необходимо переставить пневмоцилиндры 27; при загрузке контейнера заготовками навалом склиз 24 поворачивают относительно его оси; остальные механизмы стенда отключают.Перед началом работы устройства печь 5 загружена заготовками; кассета 2, загруженная указанным способом, установлена на металлоконструкции толкателя 1; штанга выталкивателя 3 находится в крайнем положении; очередная заготовка б, поданная к упорам, расположенным на раме транспортера 4, нажимает на рычаг конечного выключателя.При снятии заготовки 6 с транспортера конечный выключатель срабатывает и посылает импульс электропневматическим золотникам толкателя 1. Сжатый воздух от золотников поступает в полости двух цилиндров; шток одного цилиндра продвигает траверсу вперед, и очеМ 1569 ббредная заготовка проталкивается в желоб печи, и шток другого цилиндра, воздействуя а шток кассеты, продвигает т 1)анспортер кассеты на один шаг, и очередная заоа из кассеты опадает на акло- ные брусья. Траверса толкателя доходит до переднего крайнего положения, нажимает на рычаг конечного выключателя, переключает золотники, и сжатый воздух поступает в противоположные полости цилиндров; штоки цилиндров совершают возвратное движение. Одновременно штанга толкателя направляет заготовку из печи на транспортер, Штанга выталкивателя в переднем крайнем положении нажимает рычаг конечного переключателя, перекл.очаст золотники выталкивателя и возвращается в исходное положение. Одновременно включается цепной транспортер; заоока, продвинувшсь к упорам, ажмает на конечный выключатель транспортера, и о остаавливается.При снятии заготовки с траспортера цикл повторяется до тех пор, пока из кассеты не выработаются все заготовки.При смене кассеты загрузка выгрузка печи продолжается за счет предусмотренного резерва.Предмет изобретения1, Устройство для загрузки н выгрузки методической печи, состоящее из пневматического толкателя, кассеты, пневматического выталкивателя, цепного транспортера и стенда для наполнения кассет заготовками, о т л и ч а ю щ е е с я тем, что, с целью механизации процесса, кассета выполнена в виде каркаса с размещеным в нем скребковым транспортером, в секциях которого укладываются заготовки.2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что, с целью автоматической загрузки кассеты, стенд состоит из наклонного склиза, лотка, поворачивающегося при помощи певмоцилиндра в вертикальной плоскости, и пневмоцилиндров, сталкивающих заготовки с поднятого лотка., В. Гераськина Камы шпиков ктор В
