Стенд для испытания зубчатых колес

Номер патента: 1567913

Авторы: Горленко, Горшечников, Осипов, Тихомиров, Фролов

ZIP архив

Текст

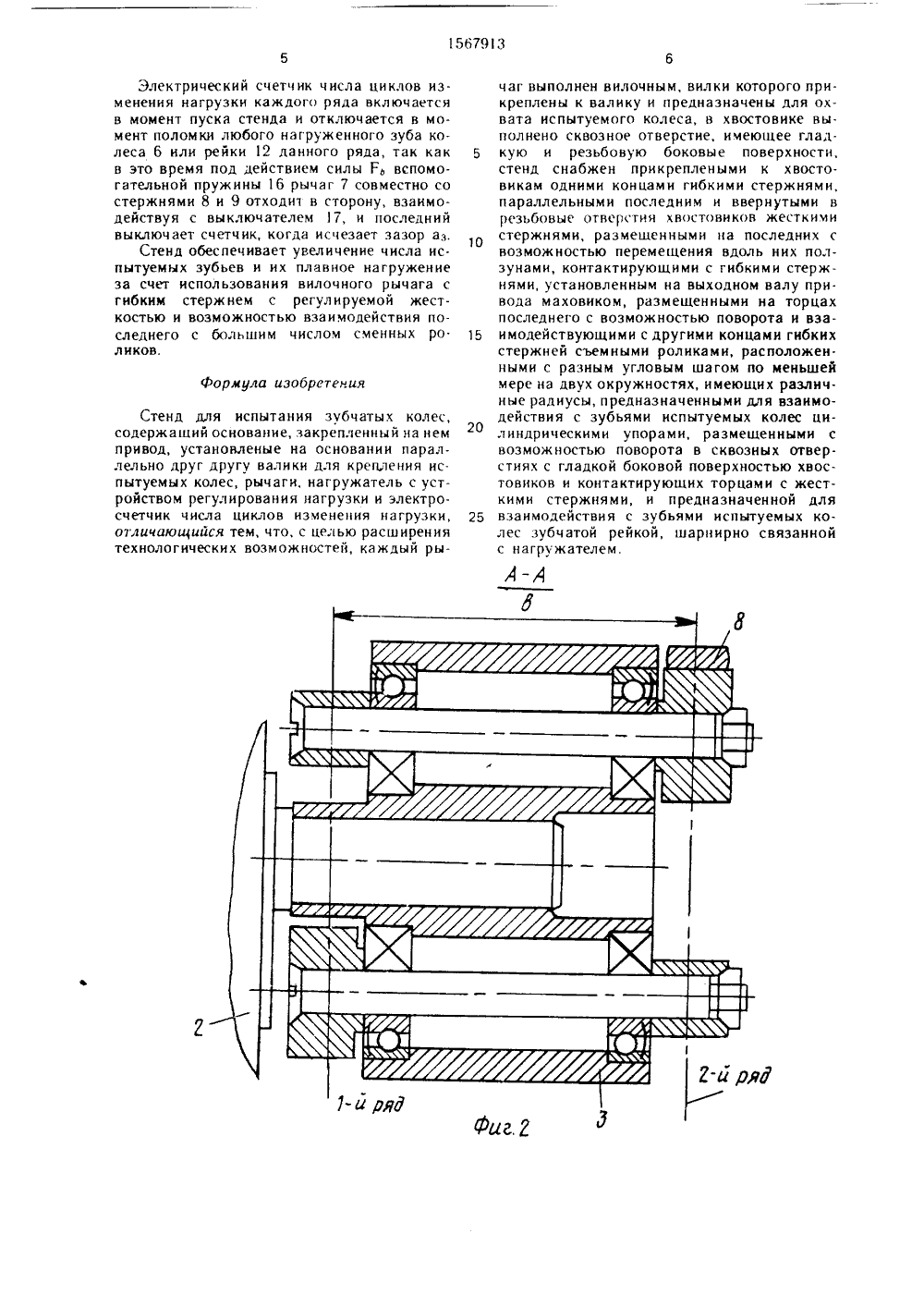

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 79 1)5 (д 01 М 13 02 РЕТЕНИЯ Е И ОПИСА НИЯ ЗУБЧА 20ут транспортного маП. ТихомнроОсипов . Н, Фроло ьство СССР 13/02, 986 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СТЕНД ДЛЯ ИСПЫТТЫХ КОЛЕС (57) Изобретение относится нию, а именно к испытатель может быть использовано п испытаниях на выносливость зубчатых колес. Целью изоб ся расширение технологичес тей путем обеспечения плав ния зубьев испытуемых колес ма при испытаниях с увели к машиностроеной технике, и ри контрольных изготовлен н ы х ретения являетких возможносности нагруже. и снижения шученной нагруз156793 кои, 11 р р.)бте и() ( зкэ. н) 3( Оя сп ь)-тх с чь(х клс(. 6 (з 1с( ел .)ч;)т(К 1,), шариро сч)язаной с нагружателем 4,цлидрческими уорали 1 О, размещеныИзобретее относится к машиностроению, амес) к испытательной технике, и может быть использовано при контрольных испытаниях на выносливость изготовленных зубчатых колес.Цель изобретения - расширение технологических возможностей путем обеспечения пл( ос ))ру;)( с зу ьсБ( , уем) х к - лес и ежеия шума при испытаниях с у велич еной нгрузи .1)а ф)(ЗпбьжЕН СтЕНд, Об 1 ИЙ ВИд; а фг. . д Л Л на фиг 1; на фг. 3 вид В)-1 а ф(г. 1Стенд содержт основание 1, закрепленый ннем привод 2, на выходном валу которого усг)1:)с)в.)ен маховик 3 с р)мещенныи )ь обоих т(рцах с разнь)м угл )ым а)ом е гсзможс)сью поворота съемными роликам 4, расположенными на двух окру жноетях, имеющих различные радиусы. На основании параллельно друг другу закреплеы по меньшей мере два валика 5 для креплснеы)уемь)х зубчат,)х )солес 6. Рычаги 7 выполсны вилочными, влки которых прикреплены к валикам и предназначены для охвата испытуемых колес 6, а в хвостовке выполено сквозное отверстие, имеющее гг)а(ко 1)езьГовук боковыео верхности, К кволокм стержней рычагов 7 крепятся одими концами бкие стержни 8, другс" коцы которых взаимодействук)г с ролк", 4. В рсзьбс)в), отец рстия хнс)сГов)к(ов вврнх Гь )1 рг,)е.)ь )с) бким стеркм 8 )кееткс стержни 9 огверлиях с гла,кой бок;)ой поверкасгьк) установлеы с возможос ью поворога цилиндрическе упоры О, контактирую( то цами с жел кими стс ржнями ,1)е,1 наначень(с зля и:)амодействия е зубьм испытус мых кол с г). Гс),.упы 11 разх с 1 с ы на жесткх стержнях 9 е возможностьн) пере. мешеня вдоль них контакта с гибкими стержням 8.Предазнчсная дл взаимодсйетвя с зубьямисытуемых колес 6 зуби рей ка 12 шарнирно связана при помощи тяги 13 с нагружателем 14, имеющей устройство регулирования нагрузки (не )пказао). Ударосмягчакп 1 ая прокладка 15 размещена на тягс 13. а предварительно растянутые пружины6 одним концом соединены с основанием 1, другим - с гибкими стержням и 8. Выкл юч тел ь 17 электр осчетч ика числа циклов изменения нагрузки не показан) закреплен на основаниив зоне ми в вилочных рычагах 7, которые связаны с гбкм стержнями 8, вза им дс йствующим и со смежными роликами 4, установленными на маховике 3 привода 2. 3 ил. расположения свободного конца одного из жестких стержней 9 и может устанавливаться в каждом радиусе с одной парой колес 6. В стенде имеется также съемная динамометрическая линейка (не показана).Стенд работает следующим образом.Перед испытания м и вы пол няют сборку и): с(стройку л енда. Испытуемые колеса 6 совместно с рычагами 7 и соединенными с ними гибкими стержнями 8 устанавливают на влики 5 и скрепляют колеса 6 с рыча- )0)ами 7 при помощи упоров 10 и жестких стерж )ей 9. Ролики 4 ставят напротив гибких стержней 8 и последние прижимают к первым. Пружину 16 растягивают и соединяют сбким стержнем 8. Вводят в зацепление зубья рейки 12 зубьями испытуемых колес 6.На ружают зубья, сжимая нагружатель 14 до заданной величины, пользуясь динамометрической линейкой. При этом зазор аг долже быть согласован с модулем зацепления (примерно аг=1, , 2, гп). Это достигается )О путем регулирования жесткости гибких стержней 8 за счет изменения плеча 1 г путем перемещения ползуна 11. Появление зазора аг при набегании роликов 4 на стержни 8 указывает, что испытуемые зубья получили нагружение силами Г)=Гг/)1 и Г)=Гг/т. З 5 Здесь )1 - КГ 1 Д опор зубчатых колес 6 ирычагов 7. При наличии смазки т -э 1. Тогда/ /Г)-Гг-Г Гг - Гт. е, Г,=0,5 Г, для каждого )-го ряда, содержащего одну пару колес 6. После сбегания роликов 4 с гибких стержней 8 зазор аг исчезает и зубья разгружаются, так как сила Г), вспомогательной пружины 16 весьма мала по сравнению с уровнями заданных нагрузок Г,.Таким образом, появление зазора заданной величины в момент набегания роликов 4 на стержни 8 и его исчезновению в момент сбегания первых с последних указывают на правильность настройки стенда, при которой зубья работают в отнулевом пульсационом режиме нагружения во времени.Если параметры зубьев и материал зуб чатого сектора 2 будут соответствовать зубьям испытуемых колес 6, то и упомянутый зубчатый сектор 12 можно рассматривать как испытуемое колесо, что можно использовать для ускоренного накопления статистических материалов по выносливости испытуемых образцов зубчатых колес 6. Причем зубья, взаимодействующие с упорами 10, испытывают только на изгибную выносливость.Электрический счетчик числа циклов изменения нагрузки каждого ряда включается в момент пуска стенда и отключается в момент поломки любого нагруженного зуба колеса 6 или рейки 12 данного ряда, так как в это время под действием силы Гь вспомогательной пружины 16 рычаг 7 совместно со стержнями 8 и 9 отходит в сторону, взаимодействуя с выключателем 17, и последний выключает счетчик, когда исчезает зазор аз.Стенд обеспечивает увеличение числа испытуемых зубьев и их плавное нагружение за счет использования вилочного рычага с гибким стерж нем с регул ируемой жесткостью и воэможностью взаимодействия последнего с большим числом сменных ро. ликов.Формула изобретенияСтенд для испытания зубчатых колес, содержаший основание, закрепленный на нем привод, установленые на основании параллельно друг другу валики для крепления испытуемых колес, рычаги, нагружатель с устройством регулирования нагрузки и электросчетчик числа циклов изменения нагрузки, отличающийся тем, что, с целью расширения технологических возможностей, каждый рычаг выполнен вилочным, вилки которого прикреплены к валику и предназначены для охвата испытуемого колеса, в хвостовике выполнено сквозное отверстие, имеющее глад.5 кую и резьбовую боковые поверхности,стенд снабжен прикреплеными к хвостовикам одними концами гибкими стержнями, параллельными последним и ввернутыми в резьбовые отверстия хвостовиков жесткими 10 стержнями, размещенными на последних своз мож н остью перемещения вдоль н их ползунами, контактирующими с гибкими стержнями, установленным на выходном валу при.вода маховиком, размещенными на торцах последнего с возможностью поворота и вэа имодействующими с другими концами гибкихстержней съемными роликами, расположенными с разным угловым шагом по меньшей мере на двух окружностях, имеющих различные радиусы, предназначенными для взаимодействия с зубьями испытуемых колес цилиндрическими упорами, размещенными с возможностью поворота в сквозных отверстиях с гладкой боковой поверхностью хвостовиков и контактирующих торцами с жесткими стержнями, и предназначенной для 25 взаимодействия с зубьями испытуемых колес зубчатой рейкой, шарнирно связанной с нагружателем.Составитель Ю. Красненко Редактор Л г 1 олинич Текред И. Верес Корректор М. Кучерявая Заказ 317 Тираж 437 Подписное ВН 1111 П 11 Госудирлвснного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 11 рон водственно.издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101

Смотреть

Заявка

4463200, 19.07.1988

БРЯНСКИЙ ИНСТИТУТ ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ

ОСИПОВ АНАТОЛИЙ СТЕПАНОВИЧ, ТИХОМИРОВ ВИКТОР ПЕТРОВИЧ, ГОРЛЕНКО ОЛЕГ АЛЕКСАНДРОВИЧ, ОСИПОВ ЮРИЙ АНАТОЛЬЕВИЧ, ГОРШЕЧНИКОВ ВЛАДИМИР МИХЕЕВИЧ, ФРОЛОВ ЕВГЕНИЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: G01M 13/02

Метки: зубчатых, испытания, колес, стенд

Опубликовано: 30.05.1990

Код ссылки

<a href="https://patents.su/4-1567913-stend-dlya-ispytaniya-zubchatykh-koles.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания зубчатых колес</a>
